Special Tools Required

16-18

Driveline/Axle

Intermediate Shaft Disassembly

C

E

D

A

B

PRESS

A

B

C

07965-SD90100

07LAF-SM40300

07746-0010300

07749-0010000

07LAF-SM40300

A

B

07965-SD90100

PRESS

• Driver 07749-0010000
• Support base attachment 07LAF-SM40300
• Support base 07965-SD90100
• Attachment, 42 x 47 mm 07746-0010300

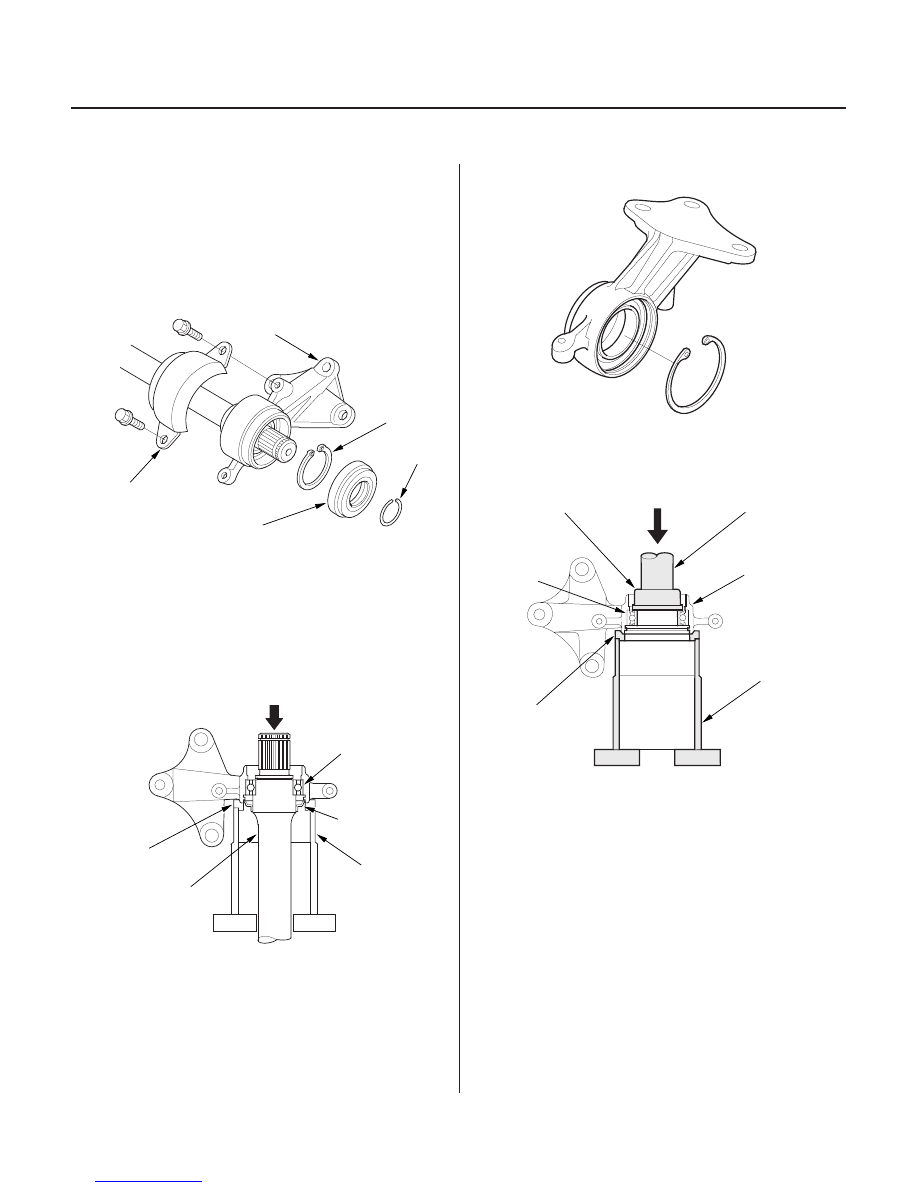

1. Remove the heat shield (A) and intermediate shaft

outer seal (B) from the bearing support (C).

2. Remove the set ring (D) and the external snap ring

(E).

3. Press the intermediate shaft (A) out of the

intermediate shaft bearing (B) using the special
tools and a press. Be careful not to damage the
metal rings (C) on the intermediate shaft during
disassembly.

4. Remove the internal snap ring.

5. Press the intermediate shaft bearing (A) out of the

bearing support (B) using the special tools and a
press.

03/07/29 09:47:33 61S0X050_160_0018

＊０２

Ｓ０Ｘ４Ａ００Ｅ１６２３６５０００００ＬＤＡＴ００

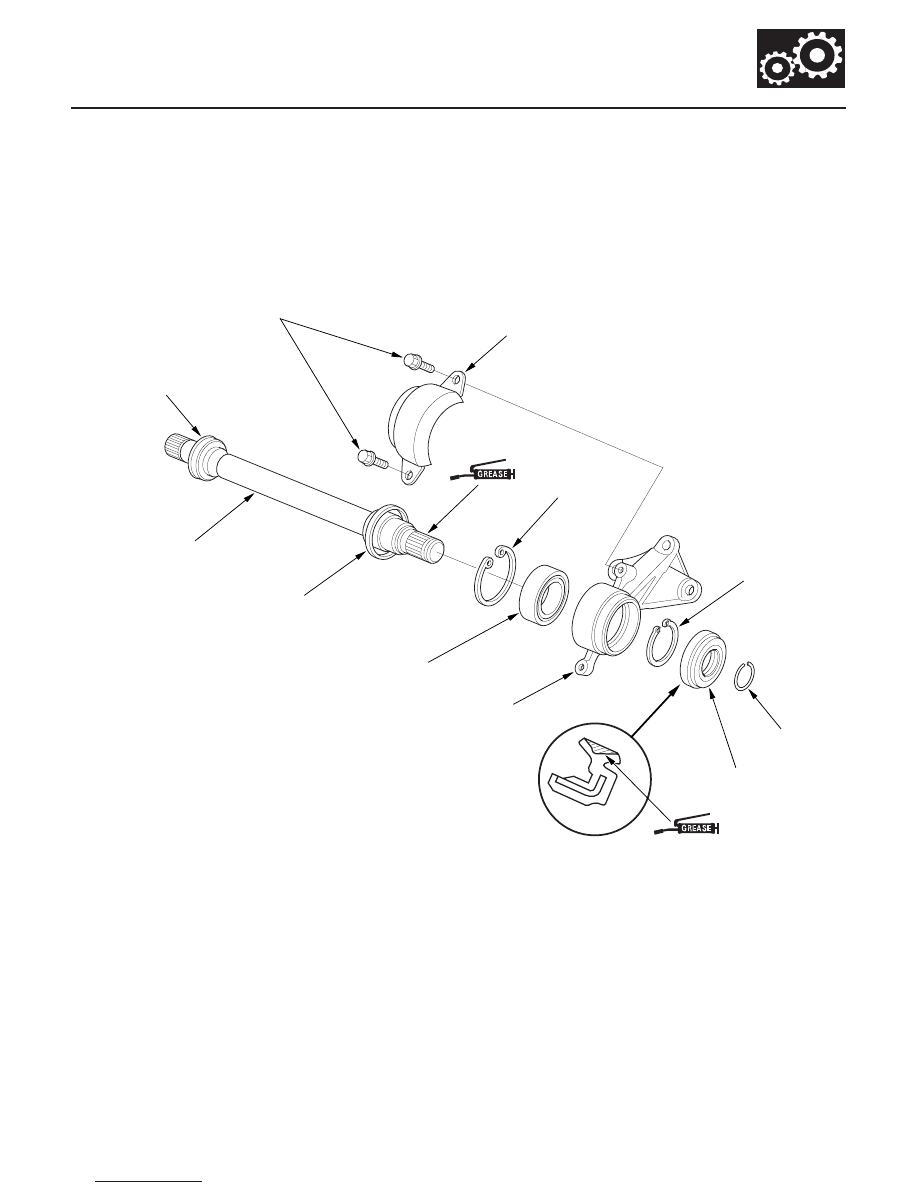

Exploded View

16-19

Intermediate Shaft Reassembly

INTERMEDIATE SHAFT RING

FLANGE BOLTS
6 x 1.0 mm
10 N·m (1.0 kgf·m, 7.2 lbf·ft)

HEAT SHIELD

INTERMEDIATE
SHAFT BEARING

EXTERNAL
SNAP RING

OUTER SEAL

INTERMEDIATE SHAFT

BEARING SUPPORT RING

INTERNAL
SNAP RING

BEARING SUPPORT

SET RING

(cont’d)

Replace.

Replace.

Pack the interior of the outer seal.

Replace.

03/07/29 09:47:33 61S0X050_160_0019

０２

＊０１

０３

０２

Special Tools Required

16-20

Driveline/Axle

Intermediate Shaft Reassembly (cont’d)

07749-0010000

07JAD-PH80101

A

07947-4630100

PRESS

B

A

A

B

PRESS

• Driver 07749-0010000
• Support base attachment 07LAF-SM40300
• Support base 07965-SD90100
• Oil seal driver attachment 07JAD-PH80101
• Fork seal driver, 39.2 x 49.5 x 15 mm 07947-4630100

NOTE: Refer to the Exploded View as needed during
this procedure.

1. Clean the disassembled parts with solvent, and dry

them with compressed air. Do not wash the rubber
parts with solvent.

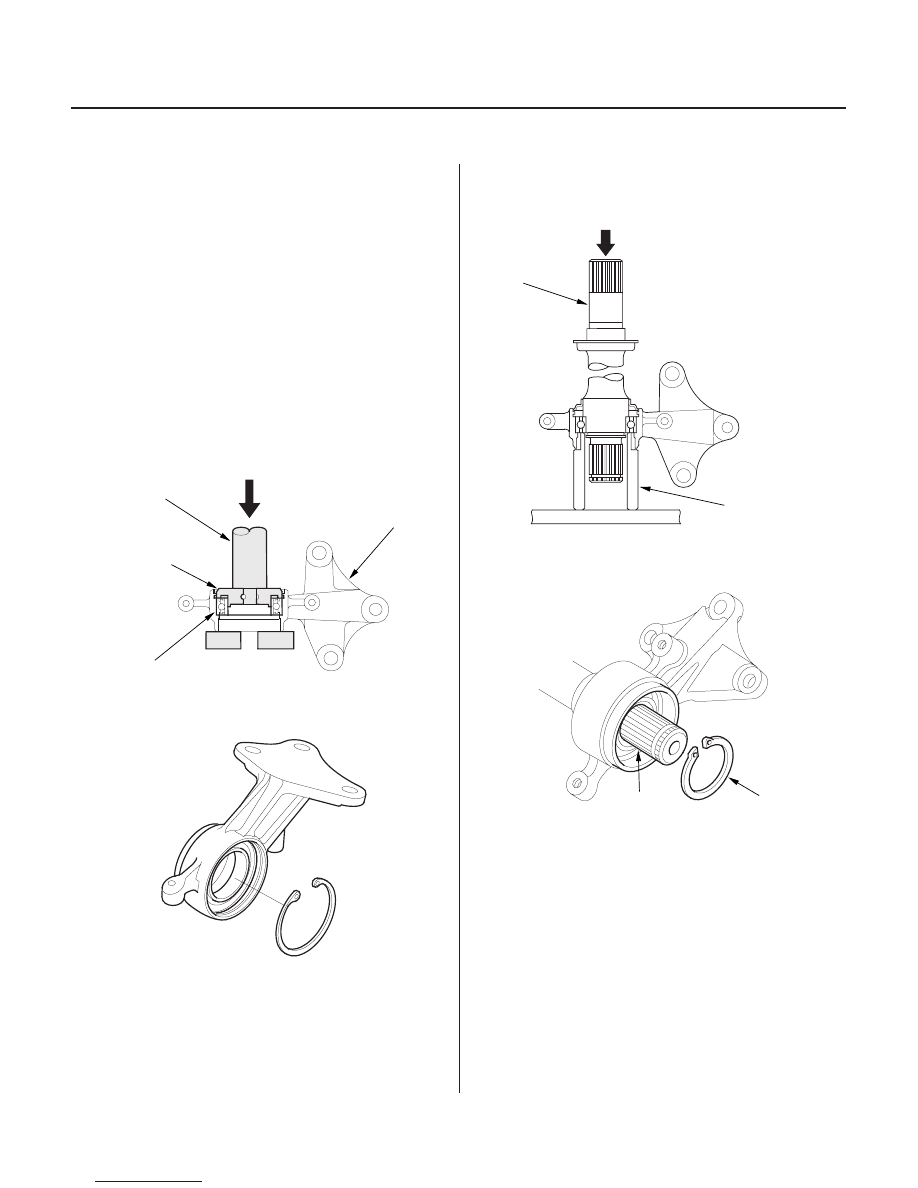

2. Press the intermediate shaft bearing (A) into the

bearing support (B) using the special tools and a
press.

3. Install, then seat the internal snap ring in the

groove of the bearing support.

4. Press the intermediate shaft (A) into the shaft

bearing using the special tool and a press.

5. Install, then seat the external snap ring (A) in the

groove of the intermediate shaft (B).

03/07/29 09:47:34 61S0X050_160_0020

０４

０１

Ｓ０Ｘ４Ａ００Ｅ１６２３６５０００００ＫＣＡＴ００

16-21

16-21

Intermediate Shaft Installation

PRESS

07947-4630100

A

B

07965-SD90100

07LAF-SM40300

A

C
39 N·m
(4.0 kgf·m, 29 lbf·ft)

B

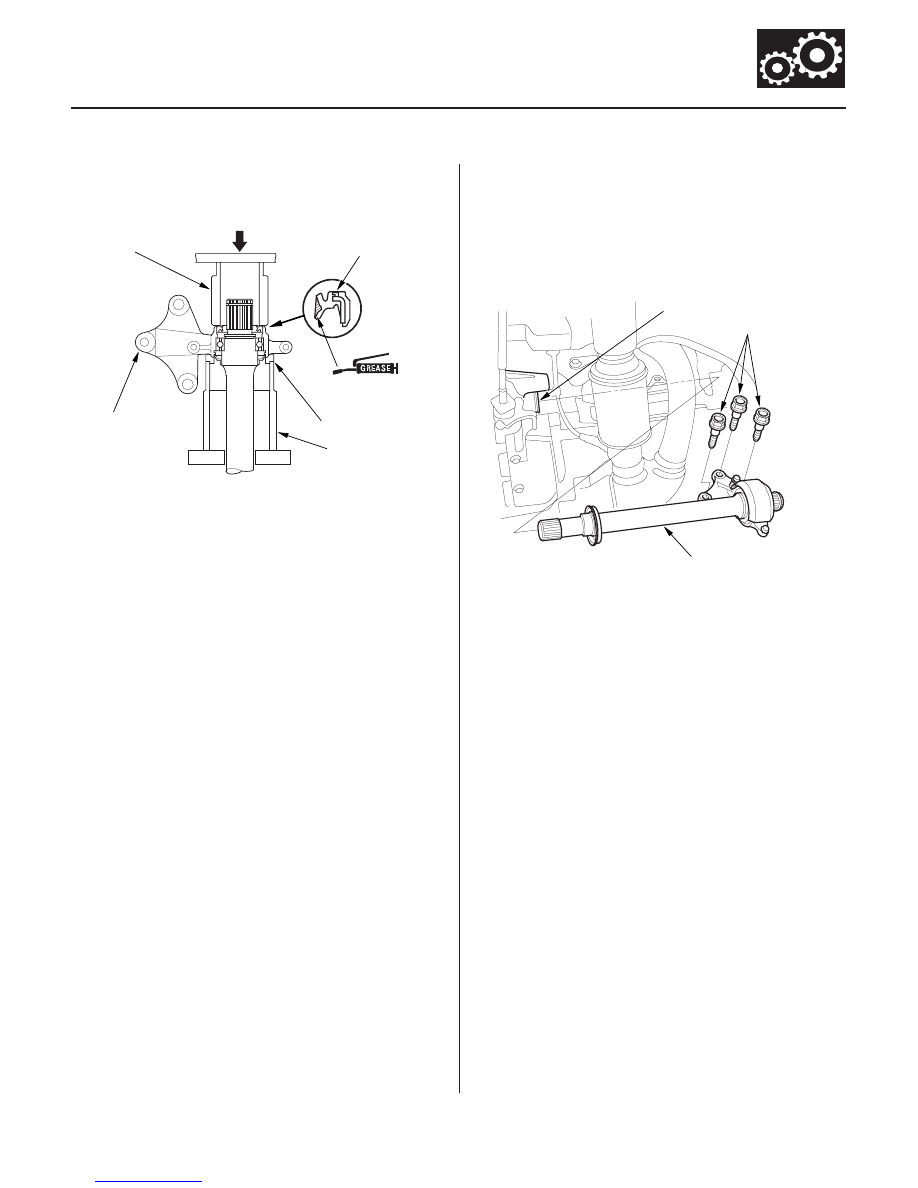

6. Install the outer seal (A) into the bearing support (B)

using the special tools and a press.

7. Install the heat shield onto the bearing support.

1. Use solvent or brake cleaner to thoroughly clean

the areas where the intermediate shaft (A) contacts
the transmission (differential) thoroughly with
solvent or brake cleaner, and dry with compressed
air. Insert the intermediate shaft assembly into the
differential. Hold the intermediate shaft horizontal
to prevent damage to the differential oil seal (B).

2. Install the three dowel bolts (C).

3. Install the right driveshaft (see page 16-16).

4. Refill the transmission fluid:

• 4-speed 1999-2001 automatic transmission (see

page 14-137).

• 5-speed 2002-2004 automatic transmission (see

page 14-368).

Pack the interior
of the outer seal.

03/07/29 09:47:35 61S0X050_160_0021
