Standard: 3

10

14-362

Automatic Transmission

A/T Clutch Pressure Control Solenoid Valve C Test

B

A

1. Disconnect the connector from A/T clutch pressure

control solenoid valve C.

2. Measure A/T clutch pressure control solenoid

valve C resistance at the solenoid valve connector.

3. If the resistance is out of standard, replace the A/T

clutch pressure control solenoid valve C.

4. Connect the No. 1 terminal of A/T clutch pressure

control solenoid valve C to the battery positive
terminal, and connect the No. 2 terminal to the
battery negative terminal. A clicking sound should
be heard. Remove A/T clutch pressure control
solenoid valve C if no sound is heard.

5. Check the fluid passage of A/T clutch pressure

control solenoid valve C for dust and dirt.

6. Connect the No. 1 terminal of A/T clutch pressure

control solenoid valve C to the battery positive
terminal, and connect the No. 2 terminal to the
battery negative terminal. Make sure A/T clutch
pressure control solenoid valve C (A) moves.

7. Disconnect one of the battery terminals and check

valve movement.

NOTE: You can see the valve movement through
the fluid passage in the mounting surface of the
body (B).

8. If the valve binds, or moves sluggishly, or if the

solenoid does not operate, replace A/T clutch
pressure control solenoid valve C.

03/07/29 09:40:16 61S0X050_140_0365

＊０３

Ｓ０Ｘ４ＡＡ１Ｅ１０４１０６１２２２３ＫＢＡＴ０１

14-363

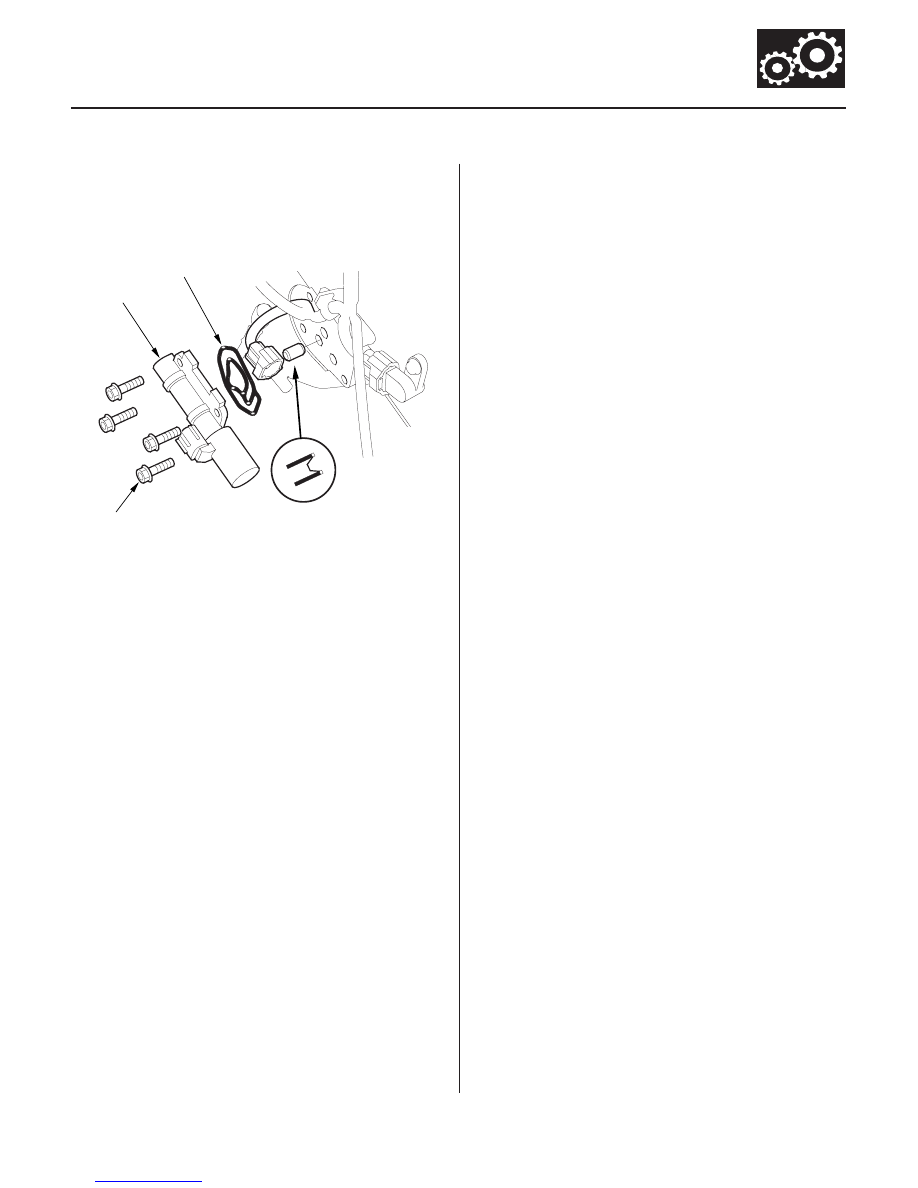

A/T Clutch Pressure Control Solenoid Valve C Replacement

A

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

B

C

1. Disconnect the connector from A/T clutch pressure

control solenoid valve C.

2. Remove A/T clutch pressure control solenoid valve

C (A).

3. Clean the mounting surface and fluid passage of

A/T clutch pressure control solenoid valve C and
the transmission housing.

4. Install the 8 x 12 mm ATF feed pipe (B) with its filter

side into the transmission housing.

5. Install the new gasket (C) in the mounting groove of

A/T clutch pressure control solenoid valve C body
properly, then install them on transmission
housing. Do not pinch the gasket.

6. Check the solenoid connector for rust, dirt, or oil,

and connect it securely.

03/07/29 09:40:16 61S0X050_140_0366

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４１０６３４６１５ＫＢＡＴ００

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４１０６４３８２１ＫＢＡＴ００

14-364

14-364

Automatic Transmission

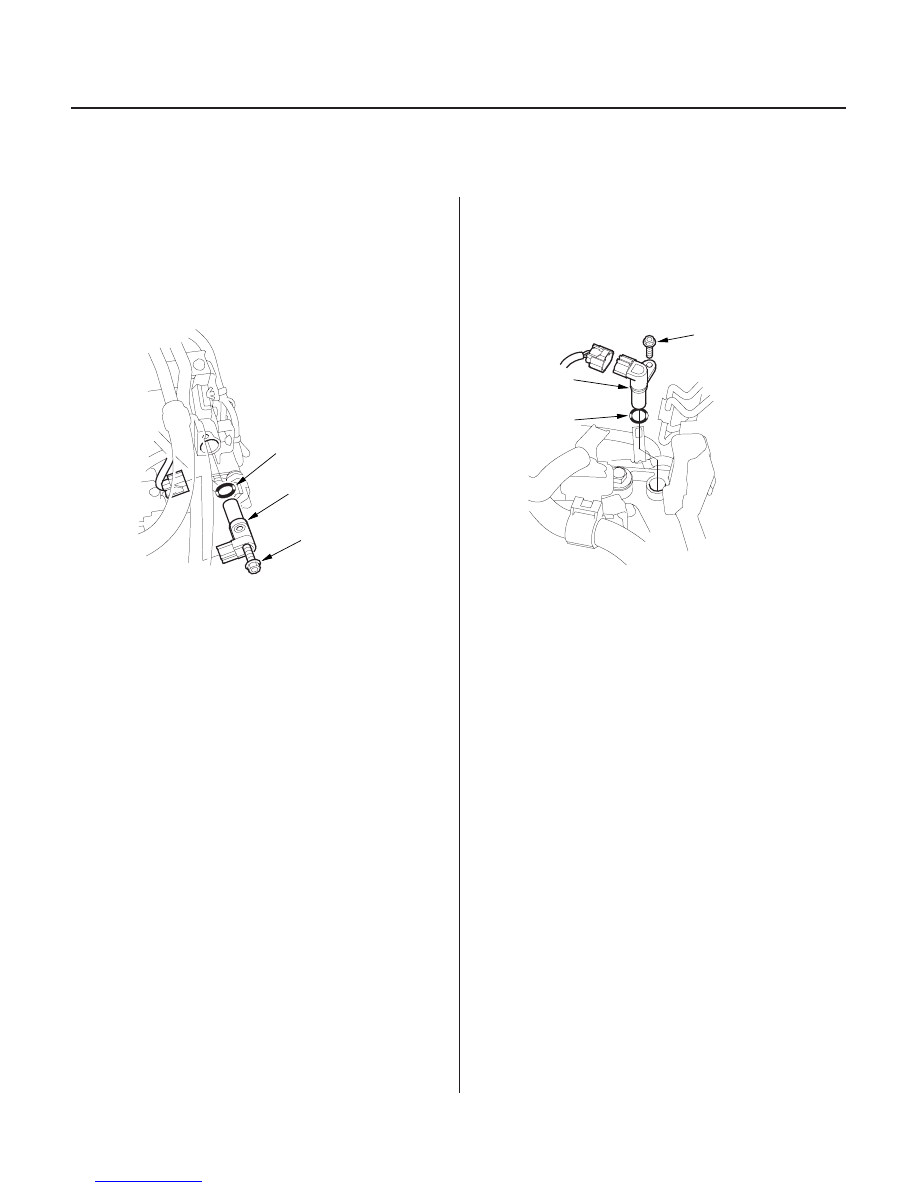

Input Shaft (Mainshaft) Speed
Sensor Replacement

Output Shaft (Countershaft) Speed
Sensor Replacement

B

A

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

B

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

1. Disconnect the input shaft (mainshaft) speed

sensor connector.

2. Remove the bolt securing the input shaft

(mainshaft) speed sensor, then remove the input
shaft (mainshaft) speed sensor (A) from the end
cover.

3. Install the new O-ring (B) on the input shaft

(mainshaft) speed sensor, then install the input
shaft (mainshaft) speed sensor in the end cover. Do
not allow dust or foreign particles to enter the
transmission.

4. Check the connector for rust, dirt, or oil, then

connect the connector securely.

1. Disconnect the output shaft (countershaft) speed

sensor connector.

2. Remove the bolt securing the output shaft

(countershaft) speed sensor, then remove the
output shaft (countershaft) speed sensor (A) from
the transmission housing.

3. Install the new O-ring (B) on the output shaft

(countershaft) speed sensor, then install the output
shaft (countershaft) speed sensor in the
transmission housing. Do not allow dust or foreign
particles to enter the transmission.

4. Check for rust, dirt, or oil, then connect the

connector securely.

03/07/29 09:40:17 61S0X050_140_0367

＊０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４１０６１０１１１ＫＢＡＴ００

０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４１０６１０１２１ＫＢＡＴ００

14-365

14-365

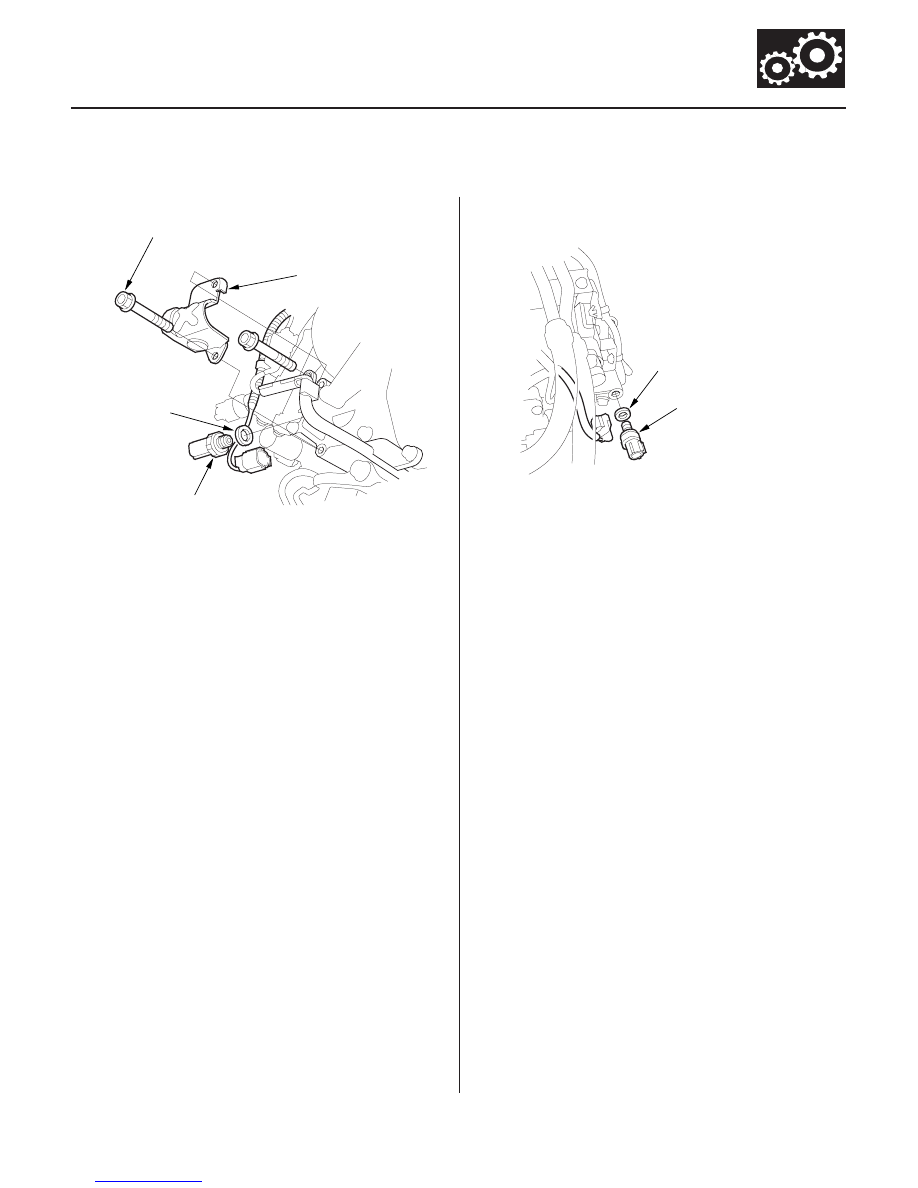

3rd Clutch Transmission Fluid
Pressure Switch Replacement

4th Clutch Transmission Fluid
Pressure Switch Replacement

A

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

B
20 N·m
(2.0 kgf·m, 14 lbf·ft)

C

A
20 N·m
(2.0 kgf·m, 14 lbf·ft)

B

1. Remove the switch cover (A).

2. Disconnect the connector from the 3rd clutch

transmission fluid pressure switch (B).

3. Replace the 3rd clutch transmission fluid pressure

switch, then install a new one with a new sealing
washer (C). Tighten the switch on the metal part,
not the plastic part.

4. Reconnect the connector, making sure there is no

water, oil, dust, or other foreign particles inside it.

5. Install the switch cover.

1. Disconnect the connector from the 4th clutch

transmission fluid pressure switch (A).

2. Replace the 4th clutch transmission fluid pressure

switch, then install a new one with a new sealing
washer (B). Tighten the switch on the metal part,
not the plastic part.

3. Reconnect the connector, making sure there is no

water, oil, dust, or other foreign particles inside it.
