Symptom

Diagnostic procedure

Also check for

4-44

Cruise Control

Symptom Troubleshooting Index

NOTE:

• The numbers in the table show the troubleshooting sequence.
• Before troubleshooting.

– check that the speedometer works properly.
– check the No. 9 (10A) and No. 6 (15A) fuses in the driver’s under-dash fuse/relay box, and No. 47 (20A) fuse in the

under-hood fuse/relay box.

– check that the horn sounds.

•
•

•
•

•

•

•
•

•
•

Cruise control cannot be set

1.

2.
3.

4.

5.
6.

Check main switch

1999-2001 models (see page 4-50)
2002-2004 models (see page 4-50)

Check SET/RESUME/CANCEL switch (see page 4-51)
Check brake pedal position switch and mounting (see
page 4-51)
Check transmission range switch:

1999-2001 models (see page 14-173)
2002-2004 models (see page 14-403)

Check cruise control unit inputs (see page 4-48)
Check cruise control actuator

Poor ground: G101,
G501
Open circuit, loose
or disconnected
terminals: BLK/YEL
LT GRN, LT GRN/
RED, GRY, LT BLU,
BLU/WHT, BLK,
Cable reel

Cruise control can be set, but
cruise control indicator does
not come on

1.
2.
3.

Blown cruise control indicator bulb
Check dimming circuit in gauge (see page 22-96)
Check cruise control unit inputs (see page 4-48)

Poor ground: G501
Open circuit, loose
or disconnected
terminals: YEL,
BLU/BLK

Cruise speed is noticeably
higher or lower than what
was set
Excessive overshooting or
undershooting when trying to
set speed

1.
2.

Check cruise control unit inputs (see page 4-48)
Check cable for free operation

Speed fluctuates on a flat
road with cruise control set

Check cruise control unit inputs (see page 4-48)

Vehicle does not decelerate
or accelerate accordingly
when SET/RESUME/CANCEL
button is pressed

1.
2.
3.
4.

Check SET/RESUME/CANCEL switch (see page 4-51)
Check cruise control unit inputs (see page 4-48)
Check cable for free operation
Check cruise control actuator

Open circuit, loose or
disconnected
terminals:
LT GRN/RED, LT
GRN/BLK

Set speed does not cancel
(engine rpm stays high) when
shift lever is moved to neutral
position

1.

2.

Check transmission range switch:

1999-2001 models (see page 14-173)
2002-2004 models (see page 14-403)

Check cruise control unit inputs (see page 4-48)

Open circuit, loose or
disconnected
terminals, short to
ground: LT BLU

Set speed does not cancel
when brake pedal is pressed

1.

2.

Check brake pedal position switch and mounting (see
page 4-51)
Check cruise control unit inputs (see page 4-48)

Open circuit, loose or
disconnected
terminals: WHT/BLK

03/07/29 09:08:21 61S0X050_040_0044

Check cruise control unit inputs (see page 4-48)

Symptom

Diagnostic procedure

Also check for

4-45

•
•

Set speed does not cancel
when main switch is pushed
OFF

1.

2.

Check main switch

1999-2001 models (see page 4-50)
2002-2004 models (see page 4-50)

Check cruise control unit inputs (see page 4-48)

Short to power:
LT GRN

Set speed does not cancel
when CANCEL button is
pressed

1.
2.
3.
4.

Check SET/RESUME/CANCEL switch (see page 4-51)
Check cruise control unit inputs (see page 4-48)
Check cable for free operation
Check cruise control actuator

Open circuit, loose or
disconnected
terminals: LT GRN/
RED, LT GRN/BLK

Set speed will not resume
when RESUME button is
pressed (with main switch on,
set speed is temporarily
cancelled by pressing the
brake pedal)

1.
2.

Check SET/RESUME/CANCEL switch (see page 4-51)
Check cruise control unit inputs (see page 4-48)

Open circuit, loose or
disconnected
terminals: LT GRN/
BLK

The transmission shifts down
slower than normal when
going up a hill with the cruise
control on

Troubleshoot the cruise control communication circuit
(see page 4-46)

Open circuit, loose or
disconnected
terminals: BLU/GRN

03/07/29 09:08:22 61S0X050_040_0045

−

−

−

−

−

−

０１

０２

Ｓ０Ｘ４Ａ０８Ａ１４５０００１７６６１ＦＡＡＴ００

YES

NO

YES

NO

YES

NO

4-46

Cruise Control

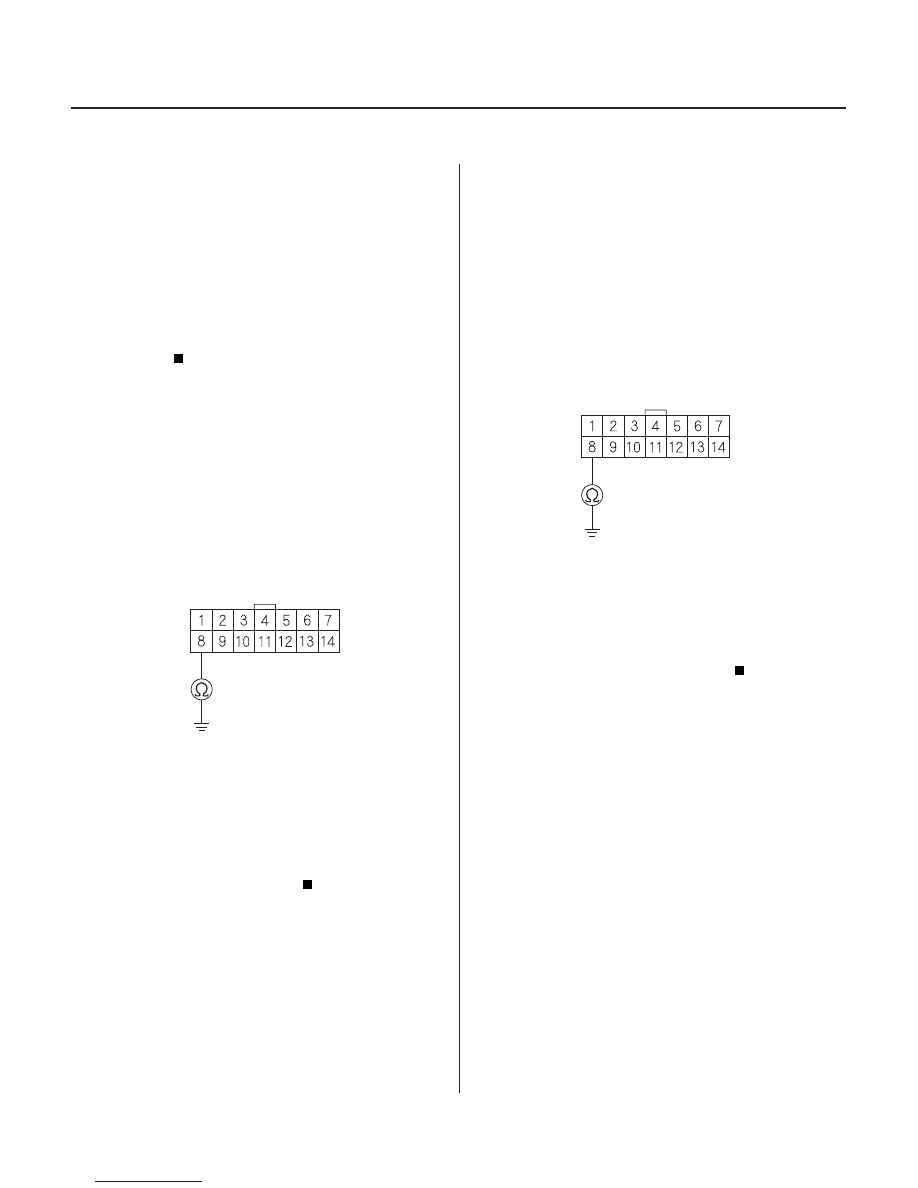

Cruise Control Communication Circuit Troubleshooting

CRUISE CONTROL UNIT 14P CONNECTOR

CRS (BLU/GRN)

CRUISE CONTROL UNIT 14P CONNECTOR

CRS (BLU/GRN)

1. Start the engine.

2. Turn on the cruise control main switch, then drive

the vehicle to speeds over 25 mph (40 km/h) with
the cruise control.

Go to step 3.

Check the cruise control unit or cruise control

actuator.

3. Turn the ignition switch OFF.

4. Disconnect cruise control unit 14P connector and

powertrain control module (PCM) connector A
(32P) (1999-2000, 2002-2004 models) or PCM
connector E (31P) (2001 model).

5. Check for continuity between the No. 8 terminal of

the cruise control unit 14P connector and body
ground.

Repair a short in the wire between the PCM

connector terminal A5 (1999-2000, 2002-2004
models) or E17 (2001 model) and cruise control unit
14P connector terminal No. 8.

Go to step 6.

6. Reconnect the cruise control unit 14P connector

and PCM connector A (32P) (1999-2000, 2002-2004
models) or PCM connector E (31P) (2001 model).

7. Turn the ignition switch ON (II).

8. Connect a voltmeter between the No. 8 terminal of

the cruise control unit 14P connector and body
ground. Drive the vehicle at speeds over 25 mph
(40 km/h) with the cruise control set, and watch the
voltmeter.

Go to step 9.

Replace the cruise control unit.

Wire side of female terminals

Wire side of female terminals

Does the cr uise contr ol oper ate?

Is ther e continuity?

Is ther e about 1 V ?

03/07/29 09:08:22 61S0X050_040_0046

−

−

０３

０４

＊０１

1999-2000 models:

2001 model:

2002-2004 models:

YES

NO

4-47

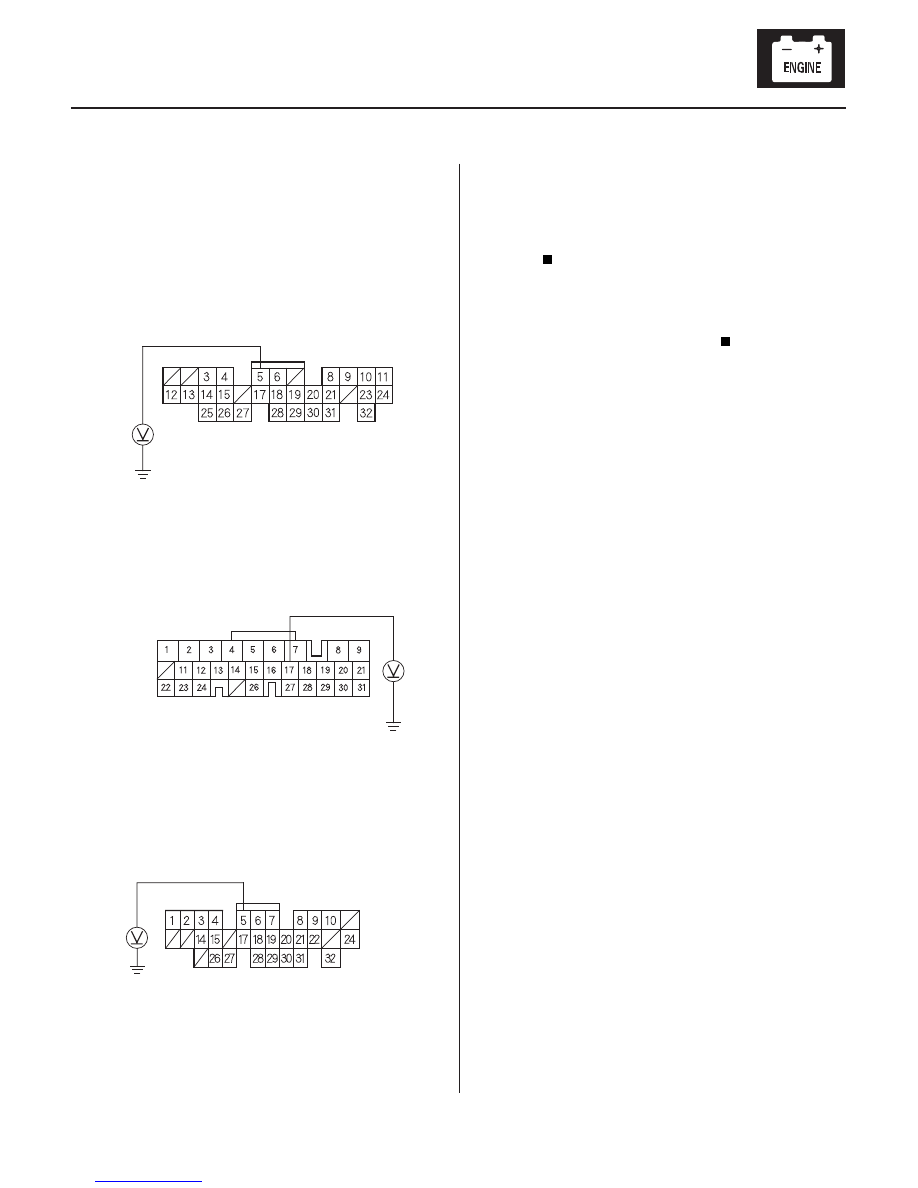

PCM CONNECTOR A (32P)

CRS (BLU/GRN)

PCM CONNECTOR E (31P)

CRS (BLU/GRN)

PCM CONNECTOR A (32P)

CRS (BLU/GRN)

9. Connect a voltmeter between PCM connector

terminal A5 (1999-2000, 2002-2004 models) or E17
(2001 model) and body ground. Drive the vehicle at
speeds over 25 mph (40 km/h) with the cruise
control set, and watch the voltmeter.

Check for loose connection of the BLU/GRN

wire between the cruise control unit and the PCM. If
necessary replace the PCM and recheck (see page
11-4).

Repair an open in the wire between the PCM

connector terminal A5 (1999-2000, 2002-2004
models) or E17 (2001 model) and the cruise control
unit 14P connector terminal No. 8.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e about 1 V ?
