The display screen uses a touch sensitive membrane. This means that every location
of the entire surface of the display is touch sensitive. This diagnostic allows
alignment of these touch locations with the location of the buttons images on the
screen.

Normally this should never need adjustment, and is used only to adjust the touch
locations for parallax (the touch locations appear different when viewed at an
angle). However, if an adjustment is necessary, follow this procedure:

The screen consists of the + button icons. Touch the center of the five +
buttons on order 1-5.

To store any change you make, touch the Set button.

Use the Return key to exit the diagnostic.

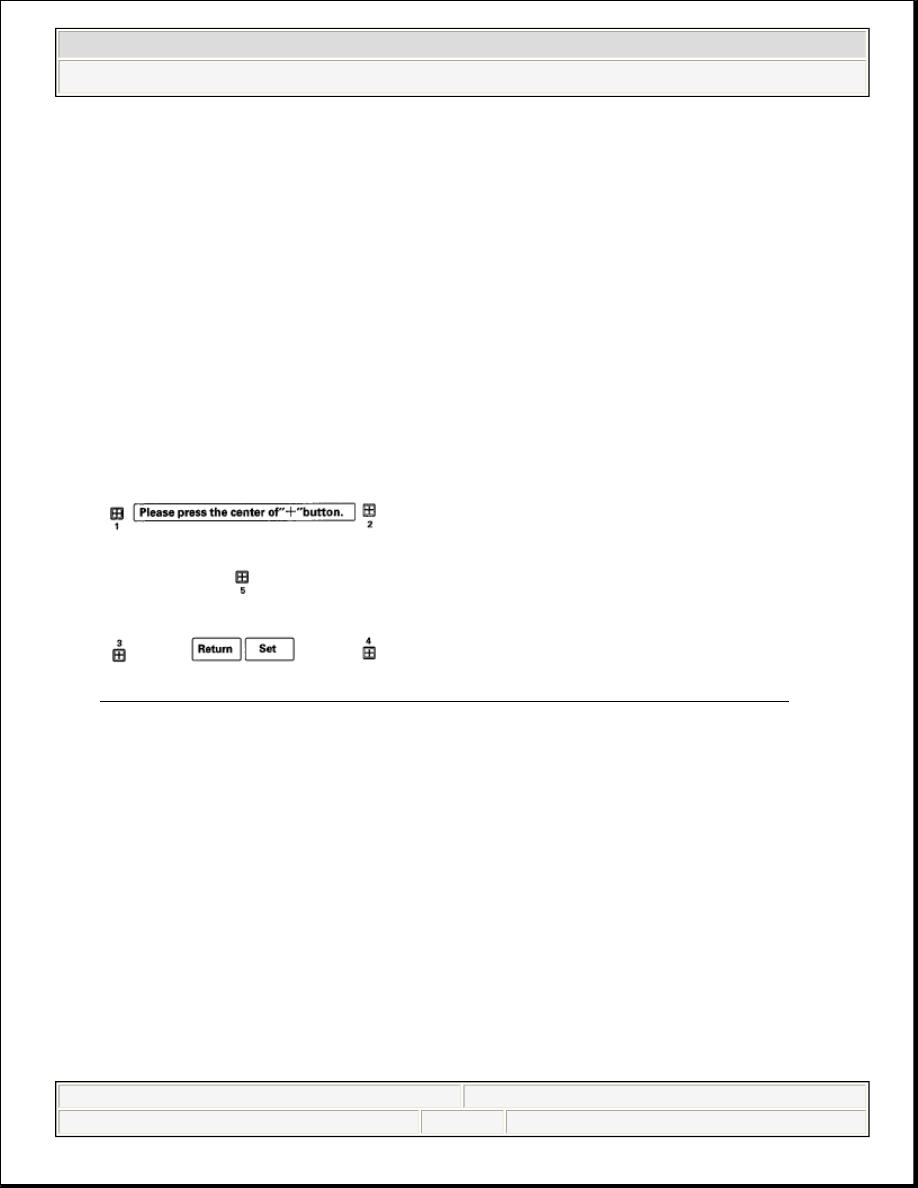

Fig. 50: Diagnostic Menu Screen Display - Touch Panel Calibration
Courtesy of AMERICAN HONDA MOTOR CO., INC.

UNIT CHECK

Select the item you want to check, and the test starts.

Display

Radio

Navi ECU

PC Card Info

Hard Key



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)

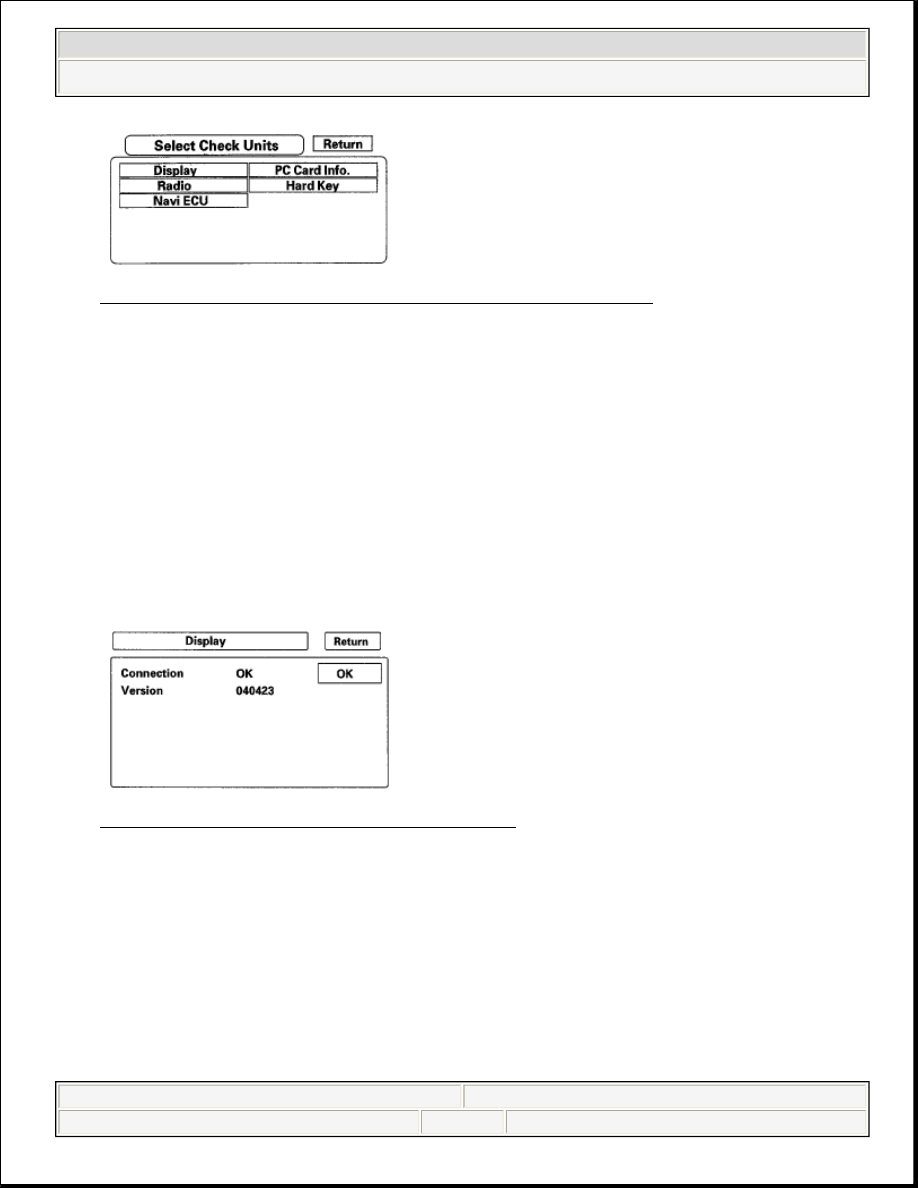

Fig. 51: Diagnostic Menu Screen Display - Unit Check
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Display

This performs additional checks on the communication bus between the navi CPU
and the display. In addition, the internal electronics and touch screen functionality
are confirmed.

If the connection is NG, replace the navigation unit.

Connection verifies internal communications.

Version represents the software version for the display.

Fig. 52: Diagnostic Menu Screen Display
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Radio

This diagnostic screen checks the internals of the radio (AM and FM) and CD
player. If NG, replace the navigation unit.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)

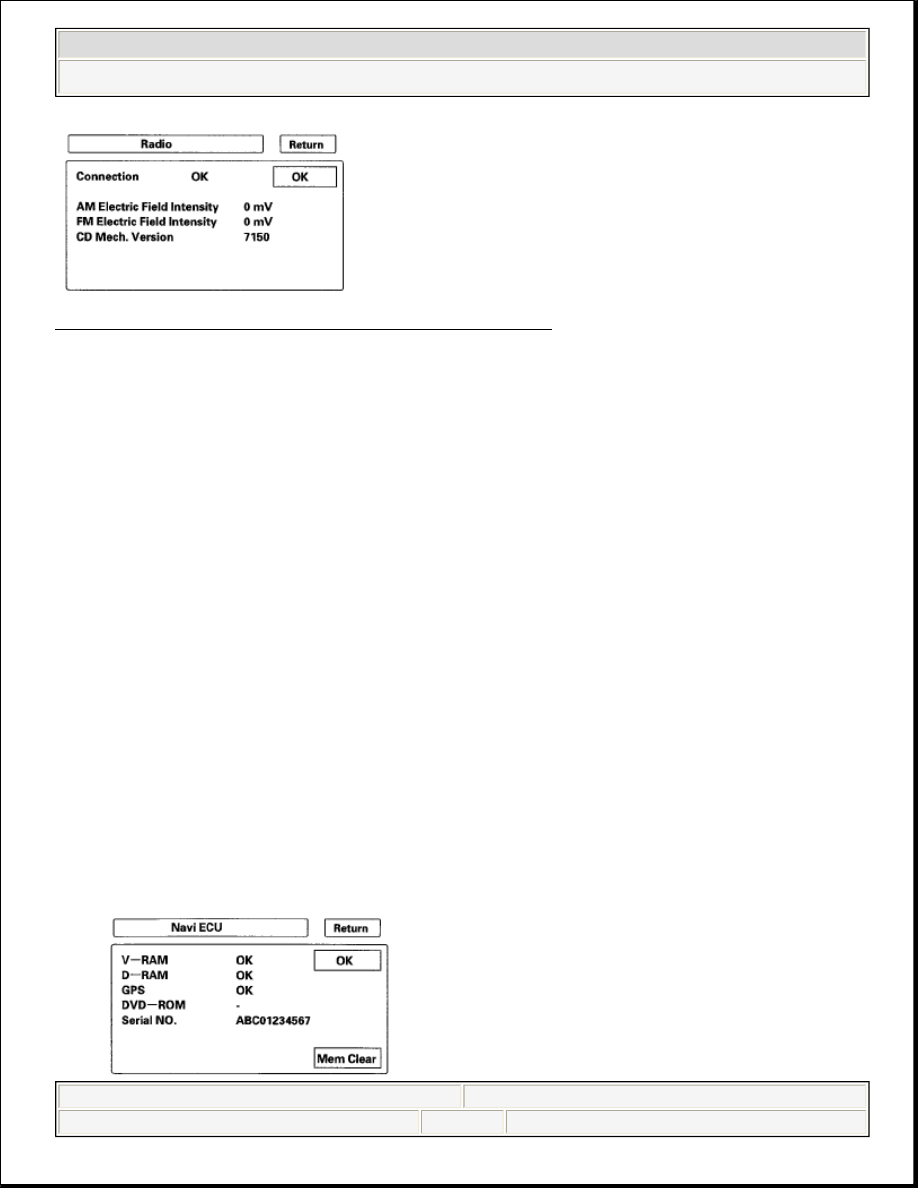

Fig. 53: Diagnostic Menu Screen Display - Radio
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Navi ECU

This screen looks for problems with the navigation unit. When you initiate this
diagnostic, the navigation unit may delay up to a minute while the diagnostic runs.

If V-RAM or D-RAM is NG, then replace the navigation unit.

If GPS indicates NG (ANT), then check the entire GPS antenna wire from the
navigation unit to the antenna. If the wire is crushed or damaged, try a known-
good antenna. If this diagnostic reads OK, then order a new GPS antenna. If
the diagnostic still reads NG (ANT), then replace the navigation unit.

DVD ROM represents the database version on the DVD. You can also find this
information in setup by selecting System Information.

Serial No. should be the same as the serial number found on the underside of
the navigation unit. You need this number to obtain the security code from the
Interactive Network system.

Mem Clear is for factory use, and should never be used unless instructed by the
factory. Accidental selection will erase the customer's personal data, PINS, and
settings. If selected, a popup box appears asking if you want to clear the
memory. If so, select Yes.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































Fig. 54: Diagnostic Menu Screen Display - Navi ECU
Courtesy of AMERICAN HONDA MOTOR CO., INC.

PC Card info

There is no PC card in the PC slot, and the screen should say, "PC card is not
inserted".

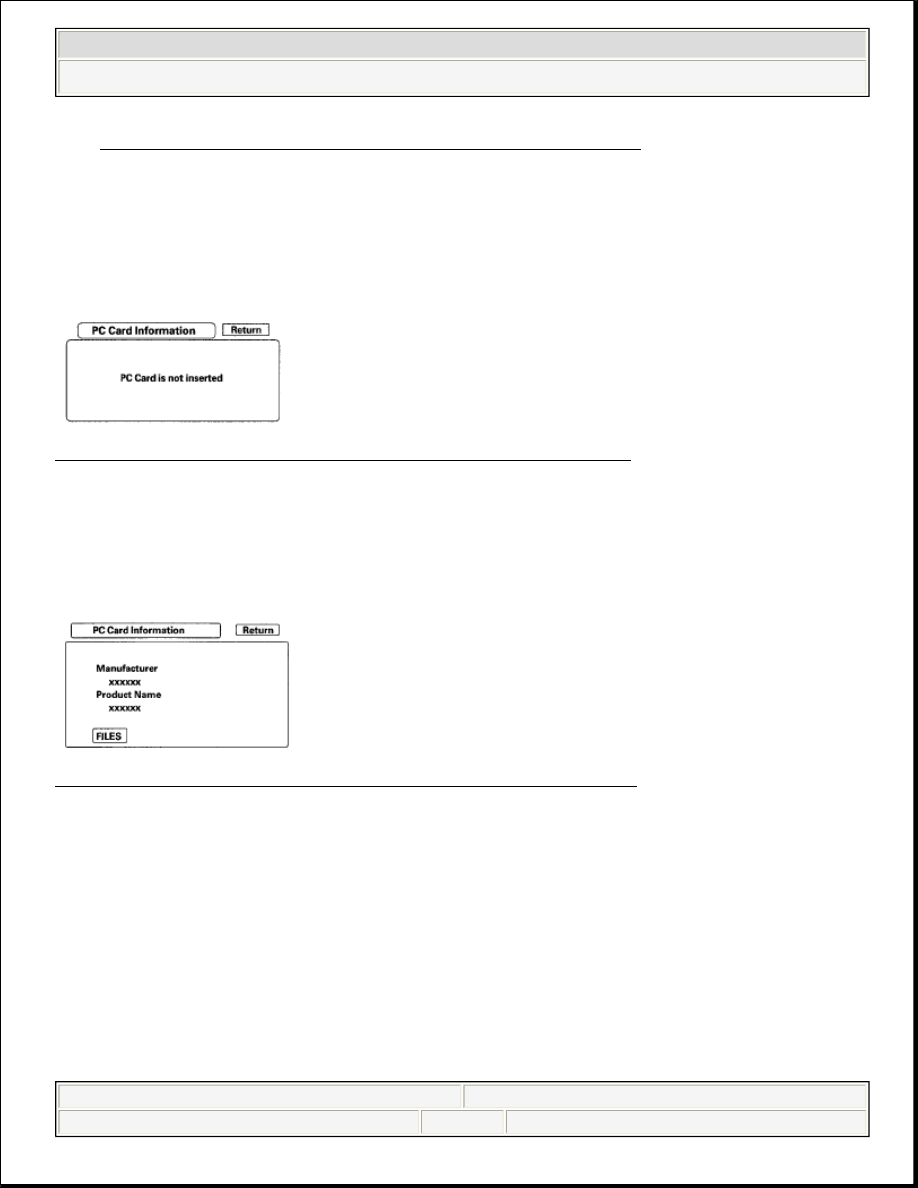

Fig. 55: Diagnostic Menu Screen Display - PC Card Info
Courtesy of AMERICAN HONDA MOTOR CO., INC.

If the factory provides a PC card and instructs you to insert a card, then the screen
displays the Manufacturer, and Product Name as shown in the following screen.
Touch the FILES button to see the contents of the card.

Fig. 56: Diagnostic Menu Screen Display - FILES Button
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Hard Key

This diagnostic screen checks the status of each of the hard buttons surrounding the
navigation display. When you press each hard button, the corresponding item on the
screen should flash blue. Touch the return key, or press and hold the joystick to
exit.

NOTE:

It is normal for the VOL (+, -) CH (+, -) and MODE button to
be inactive.
