Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there less than 0.1 V?

YES -Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION).

NO -Repair open in the wire between the navigation unit and body ground
(G504, G505).

OPEN/CLOSE FUNCTION OF THE DISPLAY DOES NOT WORK

1. Press the OPEN/CLOSE button.

Does the display open and/or close normally?

YES -The system is OK at this time.

NO -Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION).

NAVIGATION DISPLAY WILL NOT CLOSE

1. Check the CD slot. Look for foreign objects, stuck CD, broken or sticking slot.

Is the CD slot OK?

YES -Go to step 2.

NO -Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION).

2. Check the PC card.

NOTE:

If the display's Open/Close button does not work, you must
manually open the display to obtain the customer's
navigation DVD, audio CD, and PC card (see CD, DVD, AND
PC CARD REMOVAL/INSTALLATION).



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































Is the PC card fully seated?

YES -Go to step 3.

NO -Reseat the card or remove it. If it still won't close, replace the navigation
unit (see NAVIGATION UNIT REMOVAL/INSTALLATION).

3. Press the OPEN/CLOSE button.

Does the display open and/or close normally?

YES -The system is OK at this time.

NO -Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION).

NAVIGATION DISPLAY DOES NOT OPEN OR OPENS PART WAY

1. Press the OPEN/CLOSE button.

Does the unit beep?

YES -Go to step 2.

NO -Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION).

2. Press the OPEN/CLOSE button.

Does the display open normally?

YES -The system is OK at this time.

NO -Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION).

SYSTEM DIAGNOSTIC MODE

START-UP PROCEDURE AND DIAGNOSIS MENU



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































1. Turn the ignition switch to ON (II).

Press and hold the Menu, the Map/Guide, and the Cancel buttons. Keep them
pressed for approximately 3 seconds. The display screen then goes directly to
the Diagnostic Menu.

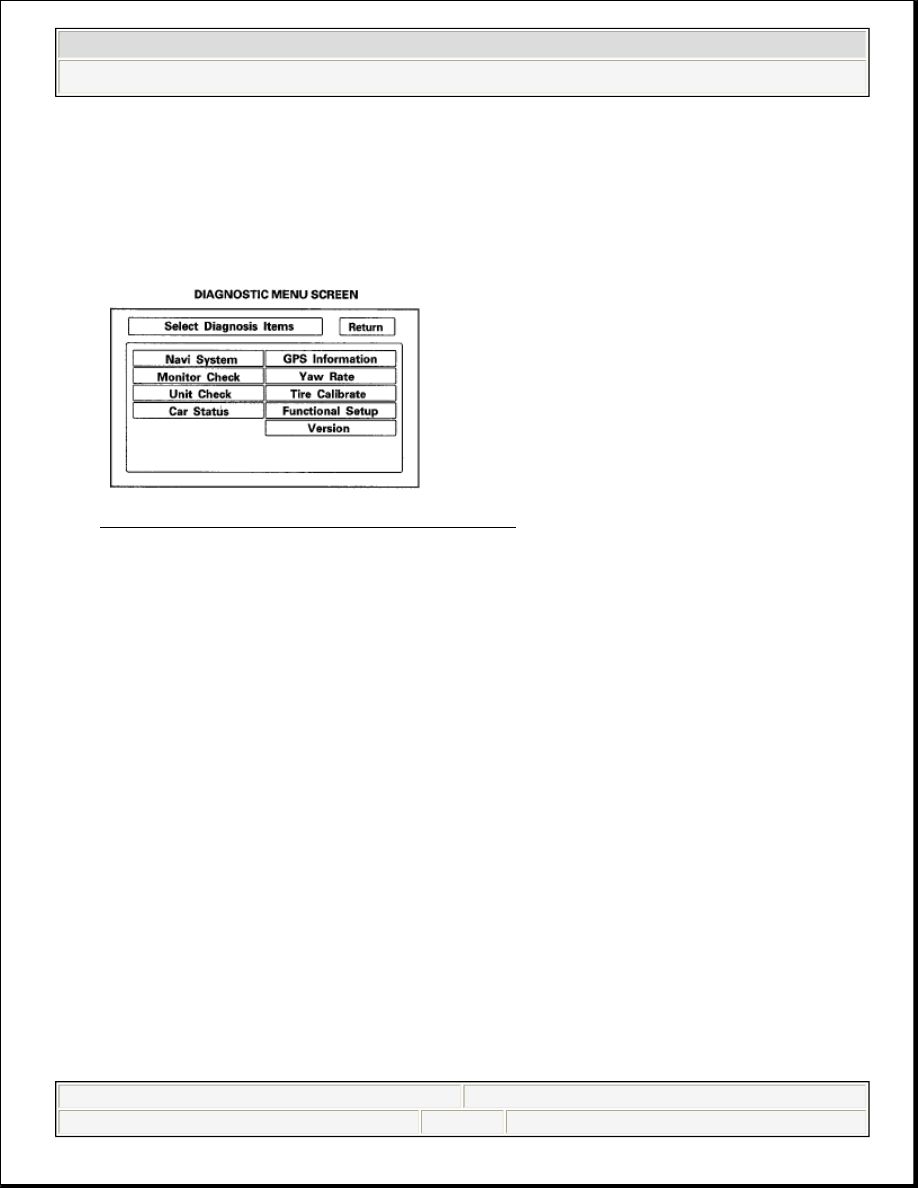

Fig. 40: Diagnostic Menu Screen Display
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. After the display changes to the Diagnostic Menu, select the item you want to

check, and the test will begin. To return to the previous screen, select Return.

Navi System (Link)

Monitor Check

Unit Check

Car Status

GPS Information

Yaw Rate

Tire Calibrate

Functional Setup

Version

NAVI SYSTEM LINK

This diagnostic step tests the cables connecting the navigation components.
Ensure that the ignition switch is in the ON (II) position. When the diagnosis
begins, you hear a bong sound. The system is in a Detecting mode, and is



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































waiting for all the items in white to be tested. This includes the voice control
switch (TALK/BACK buttons), and the microphone. Press the TALK button
on the steering wheel, and in a normal voice, say "testing". The Talk indicator
on the screen should turn green, and the voice level indicator should move to at
least the 6th bar to pass. Next, press the BACK button. The Cancel indicator
should turn green.

If all of the communication lines connecting the system components, and the
TALK/BACK buttons/ microphone check out OK (all block diagram items
green), then the OK indicator turns green.

If there is a problem with the system, the faulty system component item turns
red, and the screen will show NG in red. Use the troubleshooting index, and
other diagnostic screens to help locate the problem.

The indicator on the screen may not change until you cycle the ignition switch.
After repairing the affected cable or system, repeat this diagnostic.

Select Return to return to the Diagnostic Menu, or the Exit Diag button to exit.

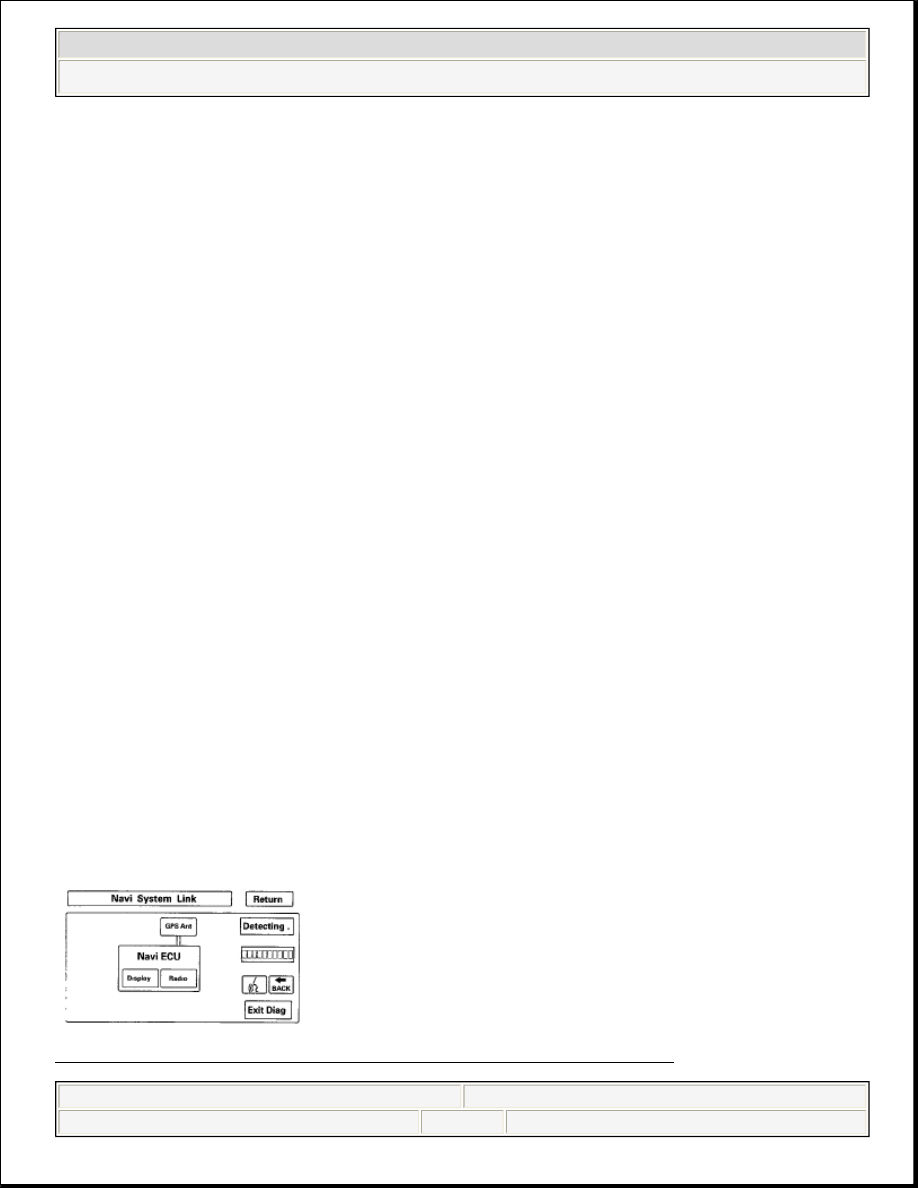

Fig. 41: Diagnostic Menu Screen Display - Navi System Link

NOTE:

Green boxes and green OK indicate that the
communications lines (cables) are intact. This
diagnostic does not necessarily imply that the
individual components are functioning properly. For
instance, the GPS antenna wire may be crushed, but
still show as green. A road test, or other diagnostic may
be necessary to find the problem.

NOTE:

The Mic Level indicator must reach the 6th bar or greater to
pass the test.
