of the speakers are muted.

The internal GA-Net II bus passes information back and forth between the
navigation display, the navigation unit, and the audio system components. The
information passed on this bus are touch button commands, audio muting signal,
audio (radio and XM), and any open in these bus lines can affect the navigation
system or other audio accessory operation.

The clock on the navigation display is set and maintained by the navigation unit.
The time is automatically adjusted for daylight savings, and time zone changes
while driving. The time can be adjusted in setup.

Additional information is available about the navigation components following the
System Diagram. A glossary of terms that are used throughout this article follows
the detailed information.

The Navigation System Manual in the glove box covers all of the system functions
and settings. Use this as a resource when evaluating a customer concern.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)

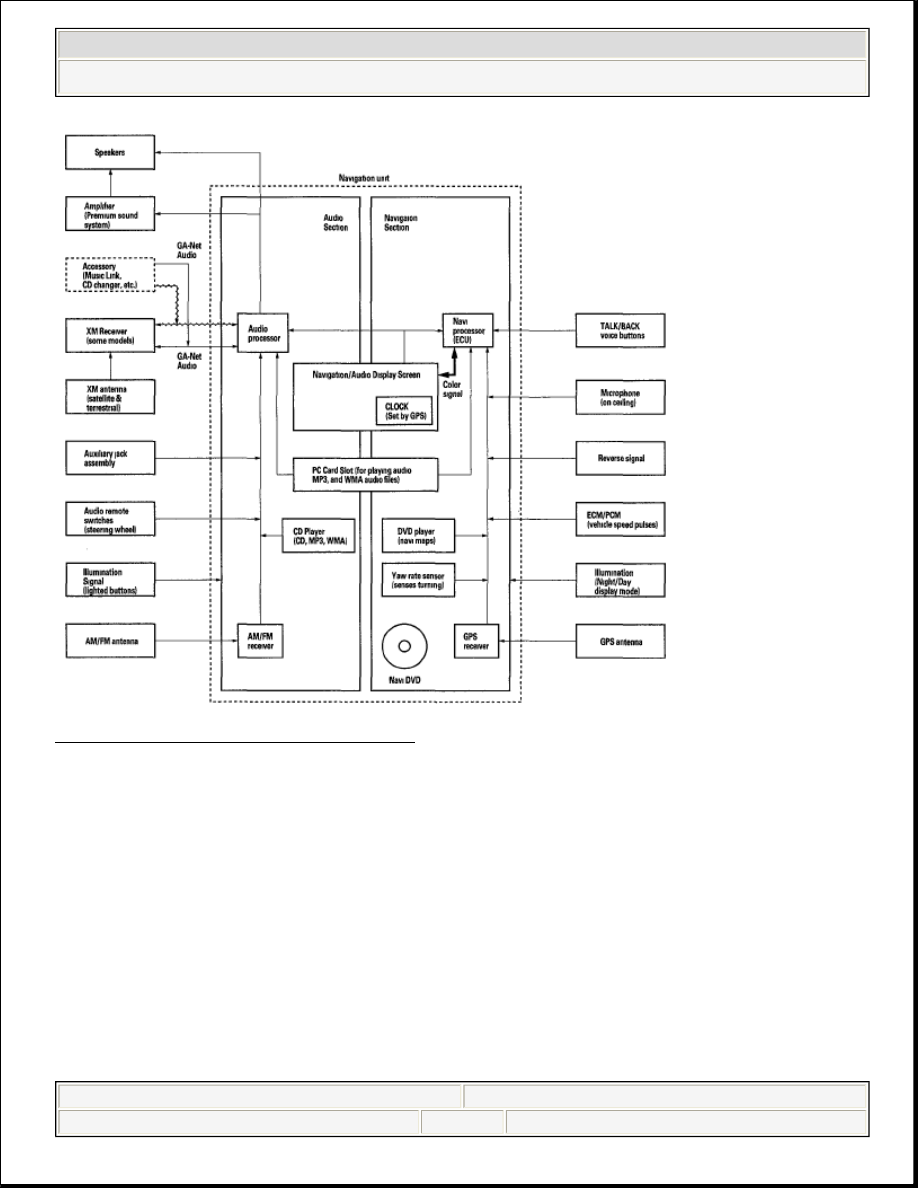

Fig. 7: Navigation System Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.

NAVIGATION FUNCTION

The navigation system is composed of the navigation unit, the ECM/PCM (vehicle
speed signal), the GPS antenna, microphone, voice control switch, XM receiver,
and the climate control unit.

These units communicate with each other on the GA-Net bus.

Function Diagram



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)

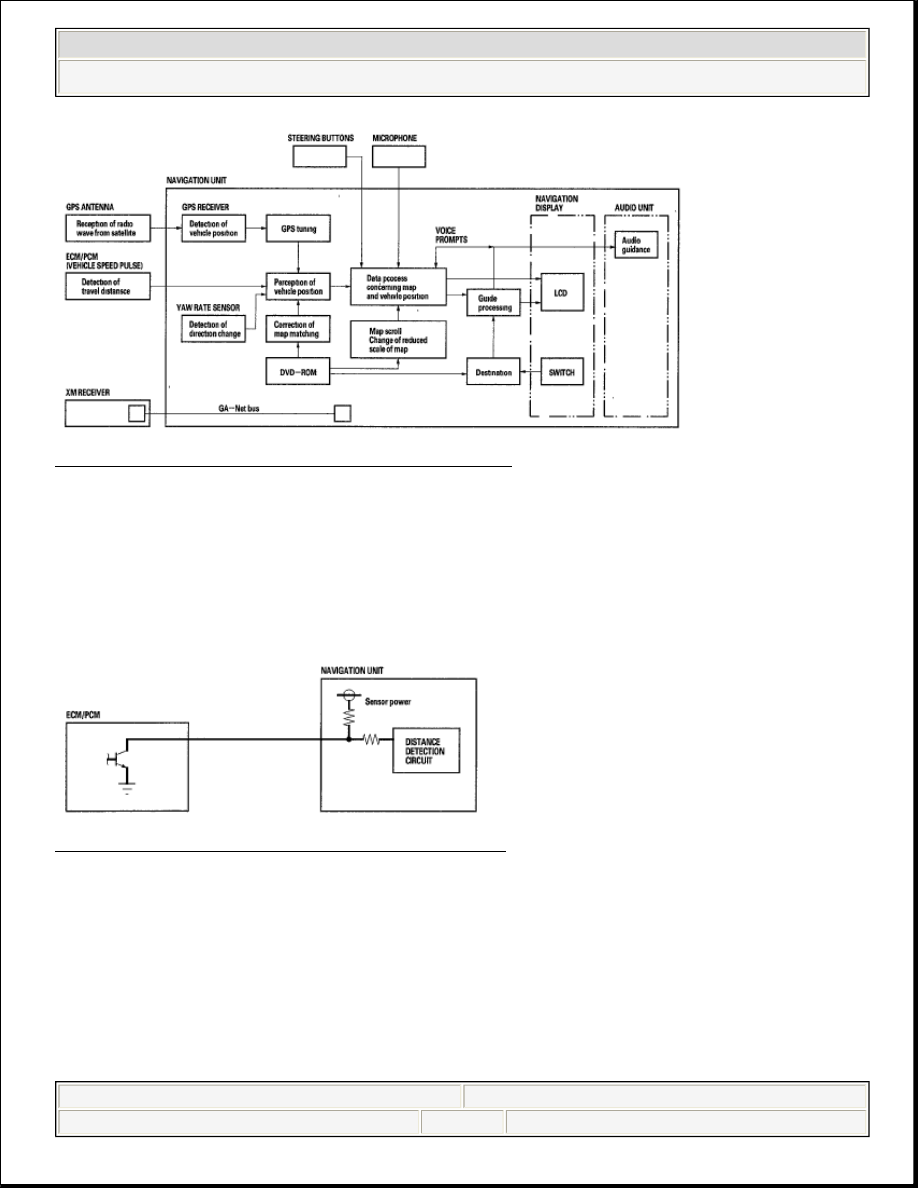

Fig. 8: Navigation System Function Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Vehicle Speed Pulse

The vehicle speed pulse is sent by the ECM/PCM. The ECM/PCM receives a signal
from the countershaft speed sensor, then it processes the signal and transmits it to
the speedometer and other systems.

Fig. 9: Vehicle Speed Pulse Circuit Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.

GA-Net Bus Configuration

The GA-Net bus passes audio and navigation commands throughout the navigation
and audio components.

These commands include audio/XM selections by voice, and XM station and music
title names. Because the entire bus is daisy chained between components (see



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































diagram below), any open or short in the GA-Net bus harness will cause any or all
of these functions to become inoperative. The addition of any factory audio
accessory must maintain the continuity of the GA-Net bus by installing the Y cable
included with the accessory kit.

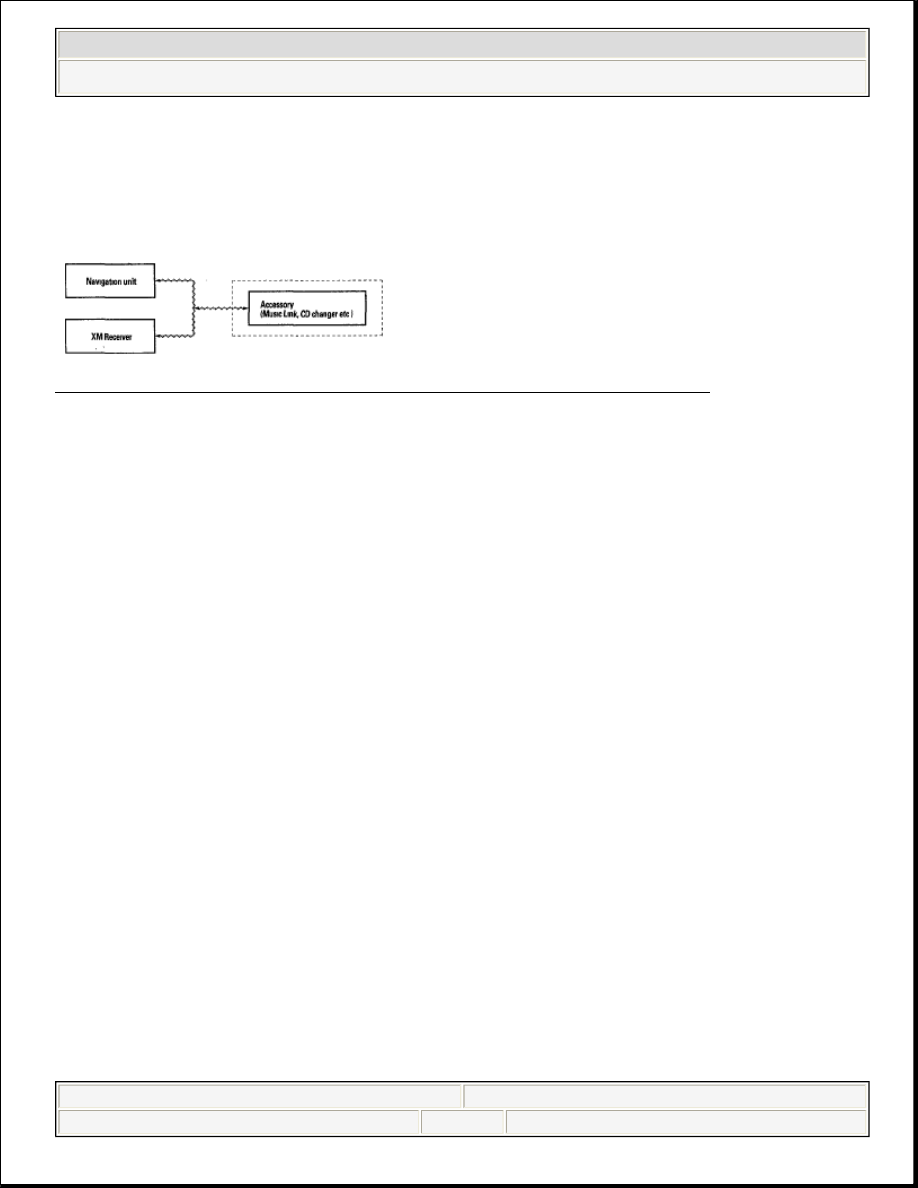

Fig. 10: GA-NET Bus Configuration - Communication Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Yaw Rate Sensor

The yaw rate sensor (located in the navigation unit) detects the direction change
(angular speed) of the vehicle. The sensor is an oscillation gyro built into the
navigation unit.

Sensor Element Structure

The sensor element is shaped like a tuning fork, and it consists of the piezoelectric
parts, the metal block, and the support pin. There are four piezoelectric parts: one to
drive the oscillators, one to monitor and maintain the oscillation at a regular
frequency, and two to detect angular velocity. The two oscillators, which have a 90-
degree twist in the center, are connected at the bottom by the metal block and
supported by the support pin. A detection piezoelectric part is attached to the top of
each oscillator. The driving piezoelectric part is attached to the bottom of one
oscillator, and the monitoring piezoelectric part is attached to the bottom of the
other oscillator.

Oscillation Gyro Principles

The piezoelectric parts have electric/mechanical transfer characteristics. They bend
vertically when voltage is applied to both sides of the parts, and voltage is generated
between both sides of the piezoelectric parts when they are bent by an external
force. The oscillation gyro functions by utilizing this characteristic of the
piezoelectric parts and Coriolis force. (Coriolis force deflects moving objects as a
result of the earth's rotation.) In the oscillation gyro, this force moves the sensor
