27 N.m (2.8 kgf.m, 20 lbf.ft)

Fig. 149: Identifying Tightening Flange Bolts In Crisscross Pattern
Courtesy of AMERICAN HONDA MOTOR CO., INC.

16. Clean any dirt or oil from the change lever assembly sealing surface.
17. Apply liquid gasket (P/N 08718-0002) evenly to the mating surface of the

change lever assembly and the transmission housing. Install the component
within 5 minutes of applying the liquid gasket.

NOTE:

If you apply liquid gasket P/N 08718-0012, the
component must be installed within 4 minutes.

If too much time has passed after applying the
liquid gasket, remove the old liquid gasket residue,
then reapply new liquid gasket.

Allow it to cure at least 30 minutes after assembly
before filling the transmission with MRF.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic

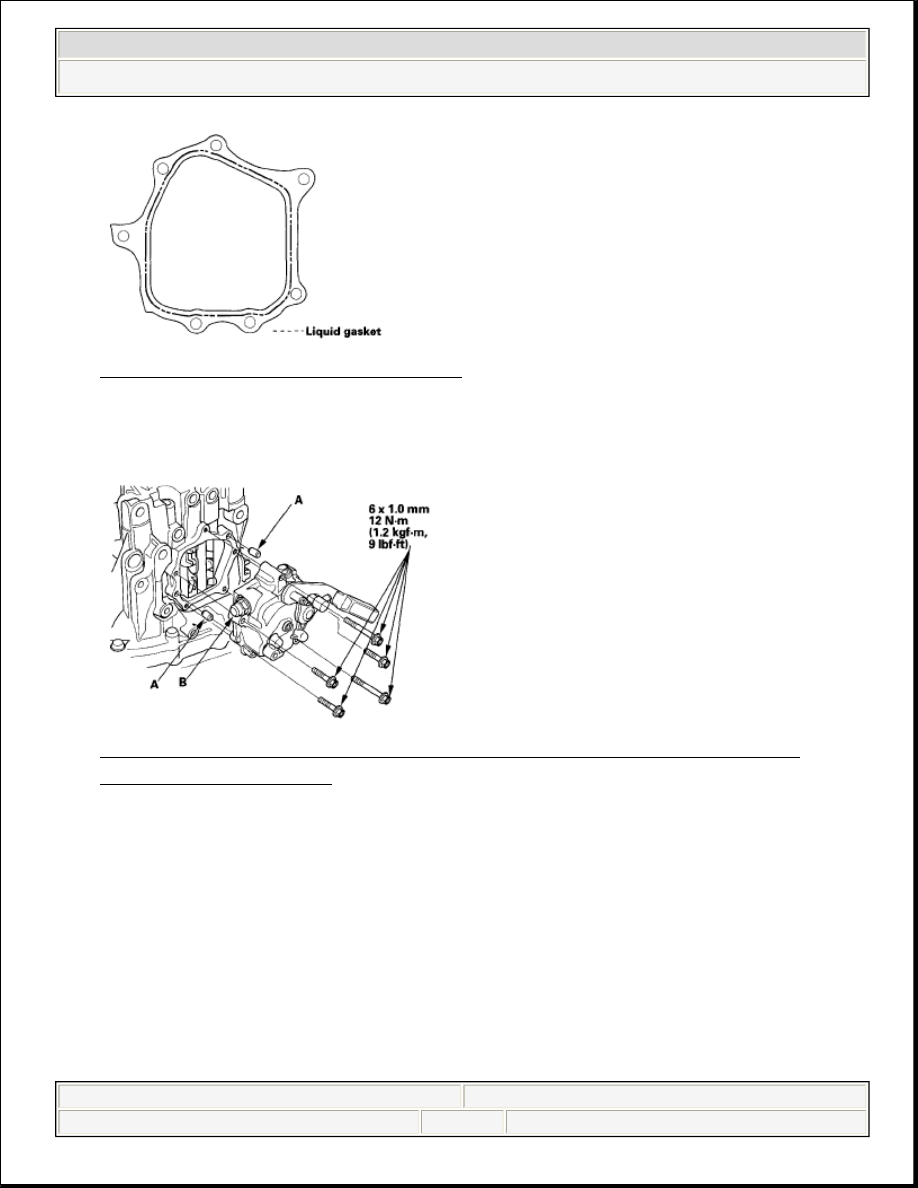

Fig. 150: Identifying Liquid Gasket
Courtesy of AMERICAN HONDA MOTOR CO., INC.

18. Install the 8x14 mm dowel pins (A) and change lever assembly (B).

Fig. 151: Identifying Dowel Pins And Change Lever Assembly (With
Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

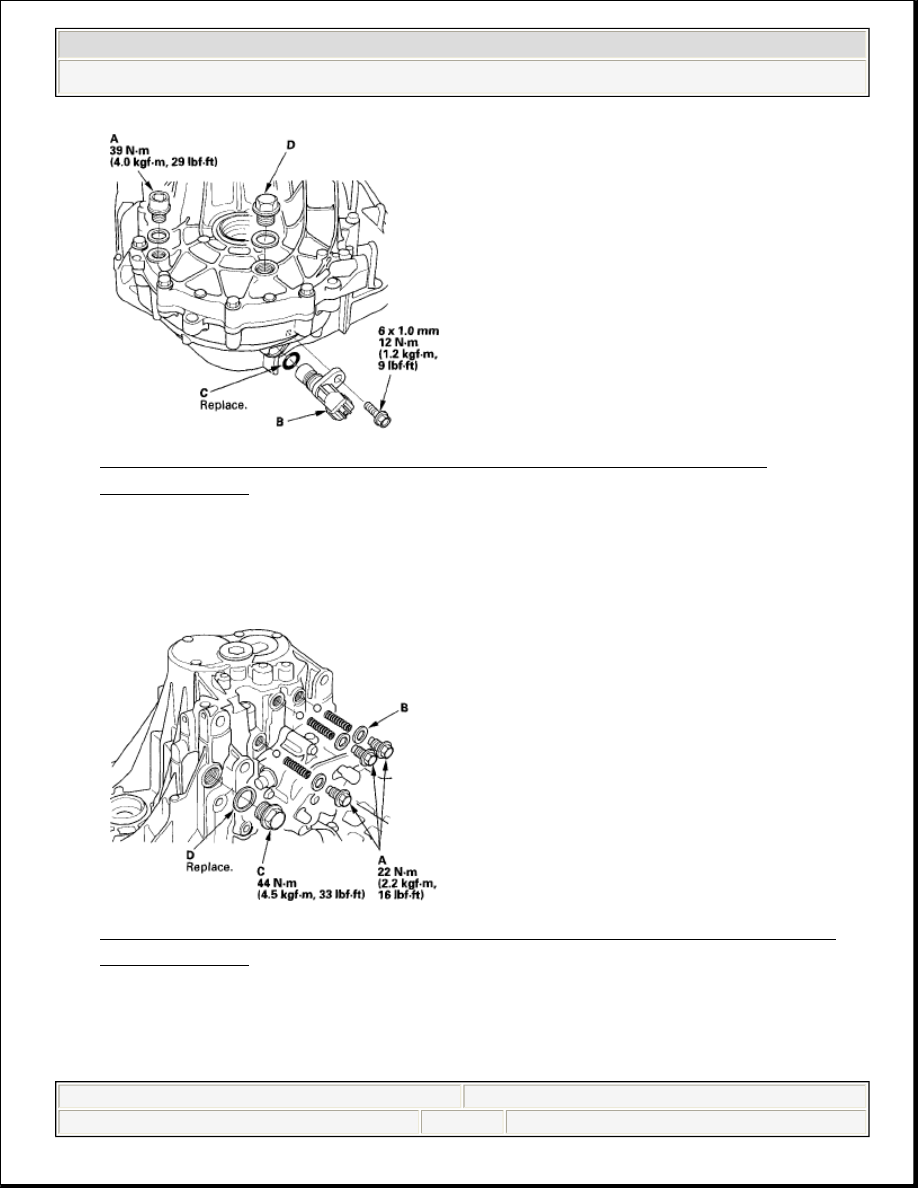

19. Install the drain plug (A), output shaft (countershaft) speed sensor (B), and new

O-ring (C). Install the filler plug (D) finger-tight.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Fig. 152: Identifying Drain Plug And Output Shaft (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

20. Install the steel balls, the springs, and the detent bolts (A) with new washers

(B).

Fig. 153: Identifying Detent Bolts Springs And Steel Balls (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

21. Install the 20 mm bolt (C) and new 20 mm washer (D).

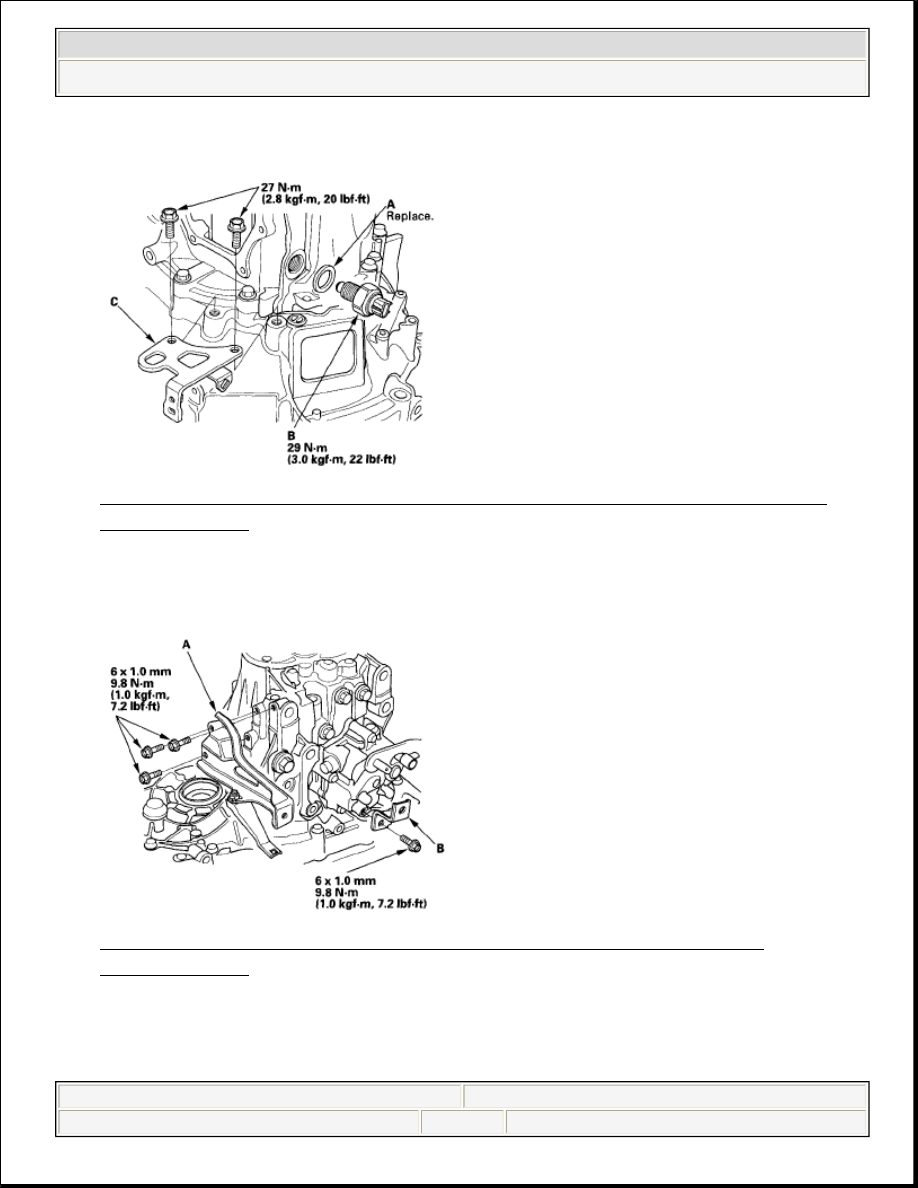

22. Install the new 18 mm washer (A), the back-up light switch (B), and the



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































transmission hanger (C).

Fig. 154: Identifying Washer And Back-Up Light Switch (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

23. Install the air cleaner housing bracket (A) and the harness bracket (B).

Fig. 155: Identifying Air Cleaner Housing Bracket (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

GEARSHIFT MECHANISM REPLACEMENT
