9. Fully seat the mainshaft by tapping its end with a plastic hammer.

10. Thread the mainshaft holder bolt in until it just contacts the wide surface of the

mainshaft base.

11. Zero a dial gauge (A) on the end of the mainshaft.

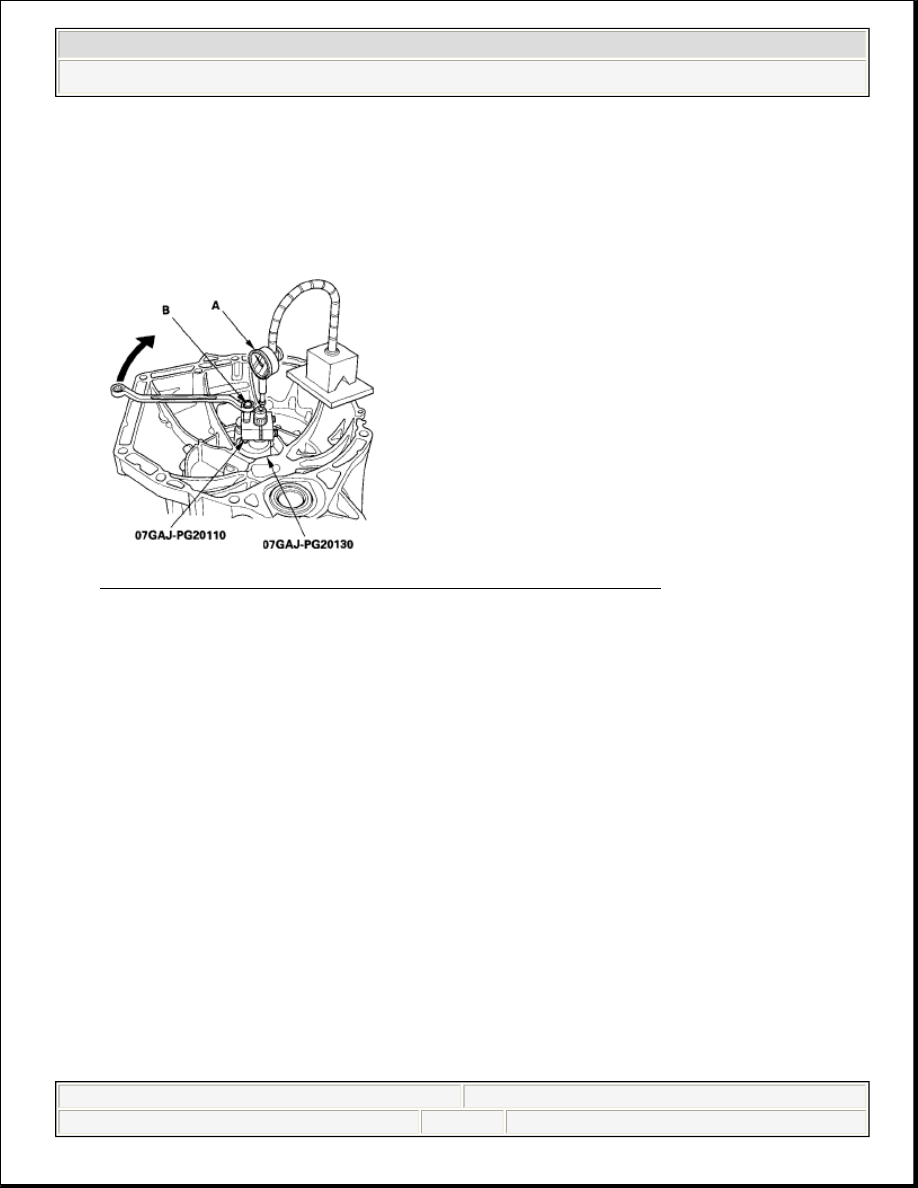

Fig. 139: Identifying Dial Gauge On End Of Mainshaft
Courtesy of AMERICAN HONDA MOTOR CO., INC.

12. Turn the mainshaft holder bolt (B) clockwise; stop turning when the dial gauge

has reached its maximum movement. The reading on the dial gauge is the
amount of mainshaft thrust clearance.

13. If the reading is with in the standard, the clearance is correct. If the reading is

not within the standard, select the appropriate shim needed from the table, and
recheck the thrust clearance.

Standard: 0.11-0.18 mm (0.004-0.007 in.)

(Example)

NOTE:

Do not turn the mainshaft holder bolt more than 60
degrees after the needle of the dial gauge stops
moving. Applying more pressure with the mainshaft
holder bolt could damage the transmission.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Measure reading: 1.93 mm (0.0759 in.)

Subtract the total clearance measurement from the middle of the clearance
standard 0.14 mm (0.0055 in.)

1.93 - 0.14 = 1.79 mm (0.0705 in.)

Select the shim closest to the amount calculated, for example the 1.78 mm
(0.0701 in.) shim.

14. With oil guide plate M and the appropriate size shim installed in the

transmission housing, check the thrust clearance again to verify the clearance is
within the standard.

SHIM SPECIFICATION 52 X 62 MM



Part Number

Thickness

A

23931-PZ9-000

0.85 mm (0.0335 in.)

B

23932-PZ9-000

0.88 mm (0.0346 in.)

C

23933-PZ9-000

0.91 mm (0.0358 in.)

D

23934-PZ9-000

0.94 mm (0.0370 in.)

E

23935-PZ9-000

0.97 mm (0.0382 in.)

F

23936-PZ9-000

1.00 mm (0.0394 in.)

G

23937-PZ9-000

1.03 mm (0.0406 in.)

H

23938-PZ9-000

1.06 mm (0.0417 in.)

I

23939-PZ9-000

1.09 mm (0.0429 in.)

J

23940-PZ9-000

1.12 mm (0.0441 in.)

K

23941-PZ9-000

1.15 mm (0.0453 in.)

L

23942-PZ9-000

1.18 mm (0.0465 in.)

M

23943-PZ9-000

1.21 mm (0.0476 in.)

N

23944-PZ9-000

1.24 mm (0.0488 in.)

O

23945-PZ9-000

1.27 mm (0.0500 in.)

P

23946-PZ9-000

1.30 mm (0.0512 in.)

Q

23947-PZ9-000

1.33 mm (0.0524 in.)

R

23948-PZ9-000

1.36 mm (0.0535 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































TRANSMISSION REASSEMBLY

S

23949-PZ9-000

1.39 mm (0.0547 in.)

T

23950-PZ9-000

1.42 mm (0.0559 in.)

U

23951-PZ9-000

1.45 mm (0.0571 in.)

V

23952-PZ9-000

1.48 mm (0.0583 in.)

W

23953-PZ9-000

1.51 mm (0.0594 in.)

X

23954-PZ9-000

1.54 mm (0.0606 in.)

Y

23955-PZ9-000

1.57 mm (0.0618 in.)

Z

23956-PZ9-000

1.60 mm (0.0630 in.)

AA

23957-PZ9-000

1.63 mm (0.0642 in.)

AB

23958-PZ9-000

1.66 mm (0.0654 in.)

AC

23959-PZ9-000

1.69 mm (0.0665 in.)

AD

23960-PZ9-000

1.72 mm (0.0677 in.)

AE

23987-PZ9-000

1.75 mm (0.0689 in.)

AF

23988-PZ9-000

1.78 mm (0.0701 in.)

AG

23989-PZ9-000

1.81 mm (0.0713 in.)

AH

23990-PZ9-000

1.84 mm (0.0724 in.)

AI

23991-PZ9-000

1.87 mm (0.0736 in.)

AJ

23992-PZ9-000

1.90 mm (0.0748 in.)

AK

23993-PZ9-000

1.93 mm (0.0760 in.)

AL

23994-PZ9-000

1.96 mm (0.0772 in.)

AM

23995-PZ9-000

1.99 mm (0.0783 in.)

AN

23996-PZ9-000

2.02 mm (0.0795 in.)

AO

23997-PZ9-000

2.05 mm (0.0807 in.)

AP

23998-PZ9-000

2.08 mm (0.0819 in.)

AQ

23999-PZ9-000

2.11 mm (0.0831 in.)

NOTE:

Prior to reassembling, clean all the parts in solvent, dry
them, and apply MTF to any contact surfaces.

Place the clutch housing on two pieces of wood thick
enough to keep the mainshaft from hitting the



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































1. Install the magnet (A) and differential assembly (B).

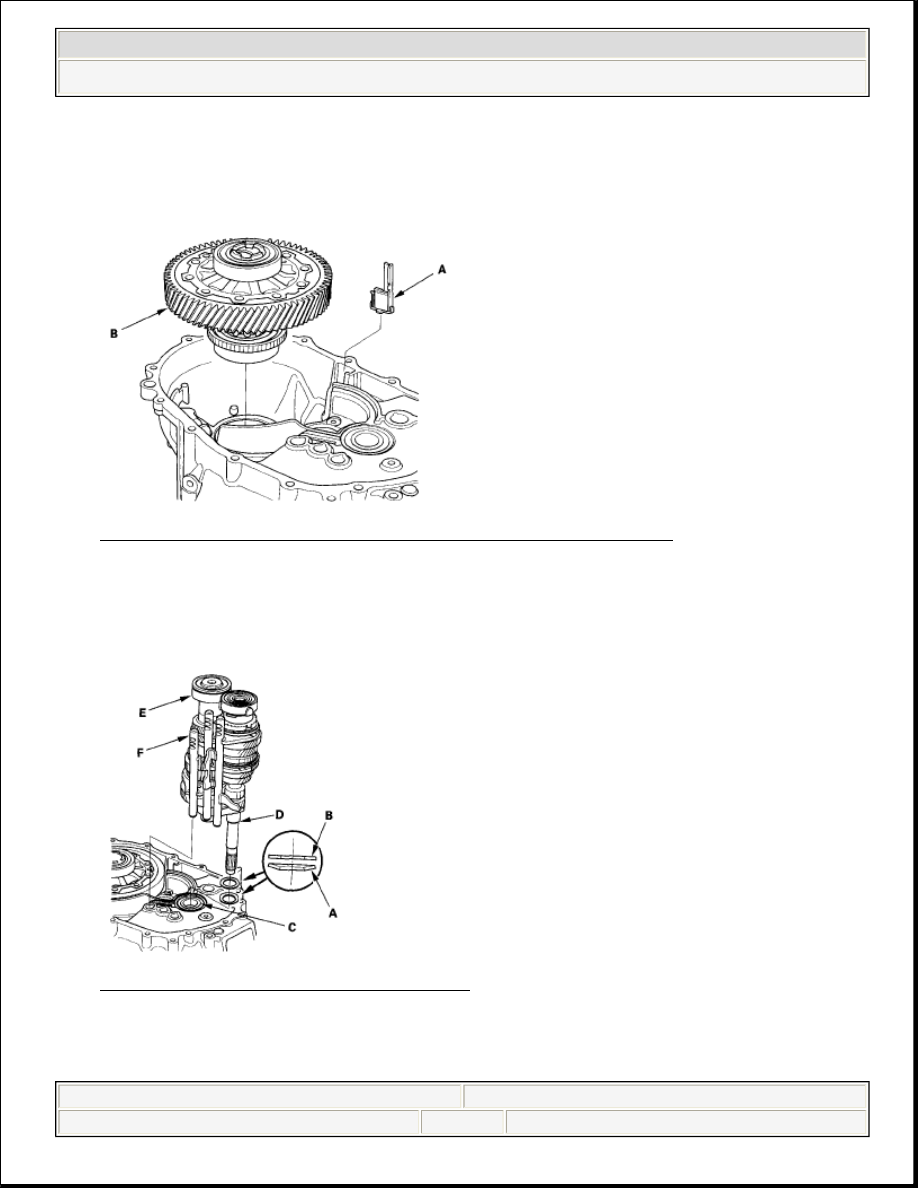

Fig. 140: Identifying Magnet And Differential Assembly
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Install the 36 mm spring washer (A) and 26 mm washer (B) over the ball

bearing (C). Note the installation direction of the spring washer.

Fig. 141: Identifying Spring Washer
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Apply tape on the mainshaft (D) spline to protect the seal. Install the mainshaft

workbench.
