COUNTERSHAFT ASSEMBLY CLEARANCE INSPECTION

1. Measure clearance between 1st gear (A) and the distance collar (B) with a

feeler gauge (C). If the clearance is more than the service limit, go to step 2.

Standard: 0.06-0.21 mm (0.002-0.008 in.)

Service Limit: 0.25 mm (0.010 in.)

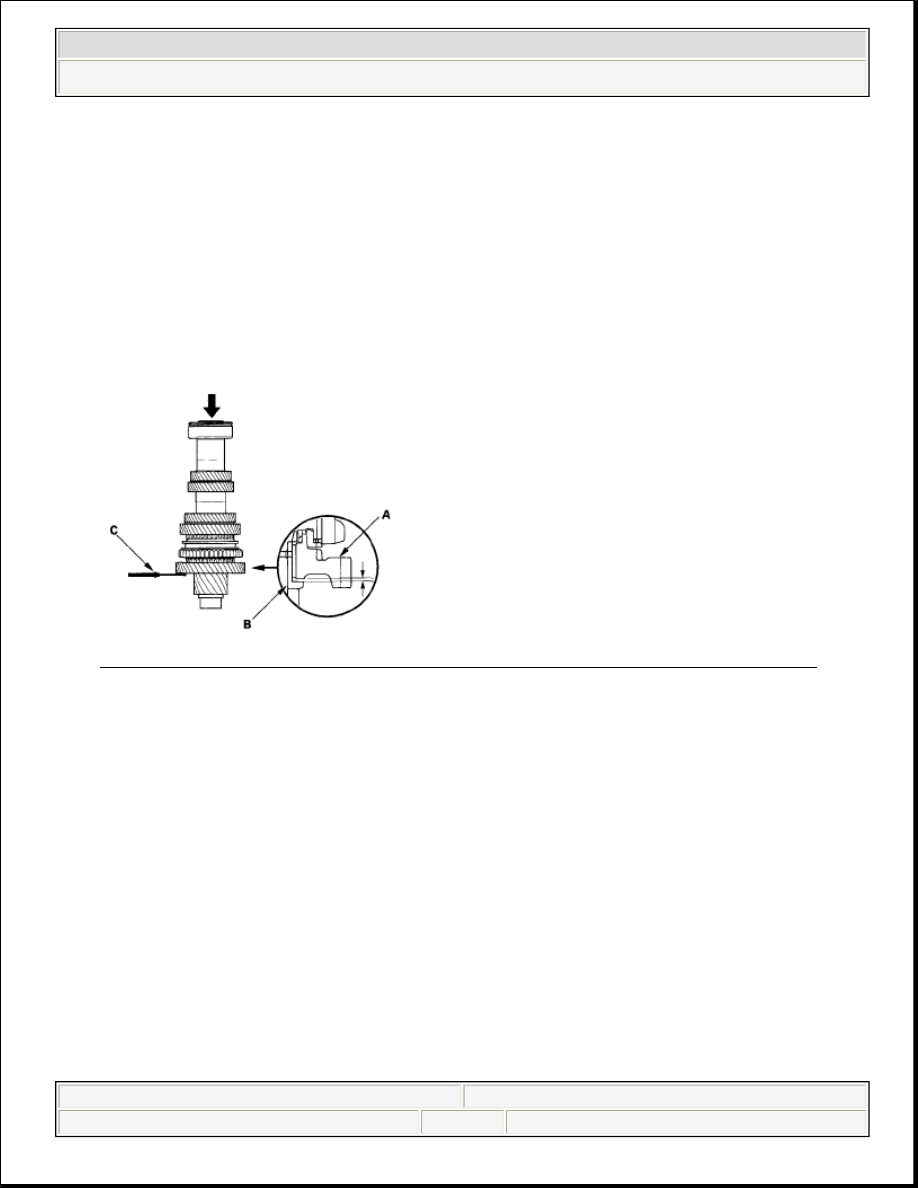

Fig. 100: Measuring Clearance Between 1st Gear And Distance Collar
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Measure length of the distance collar as shown.

If the length is not within than the standard, replace the distance collar.

If the length is within the standard, go to step 3.

Standard: 21.53-21.58 mm (0.843-0.849 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































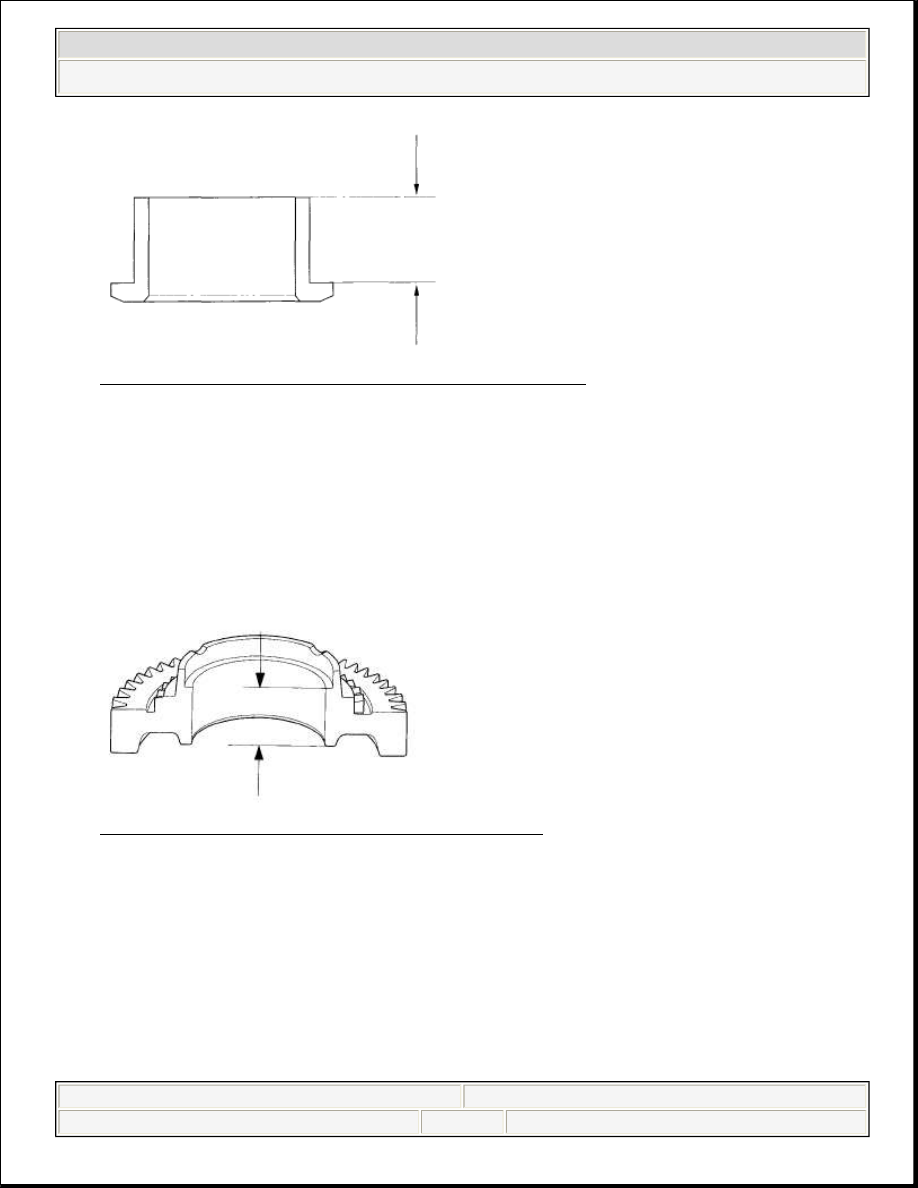

Fig. 101: Identifying Length Of Distance Collar
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Measure thickness of 1st gear.

If the thickness is less than the service limit, replace 1st gear.

If the thickness is within the service limit, replace the 1st/2nd synchro hub
and reverse gear as a set.

Standard: 27.42-27.47 mm (1.080-1.081 in.)

Fig. 102: Identifying Thickness Of 1st Gear
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Measure clearance between 2nd gear (A) and 3rd gear (B) with a feeler gauge

(C). If the clearance is more than the service limit, go to step 5.

Standard: 0.06-0.14 mm (0.02-0.006 in.)

Service Limit: 0.23 mm (0.009 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































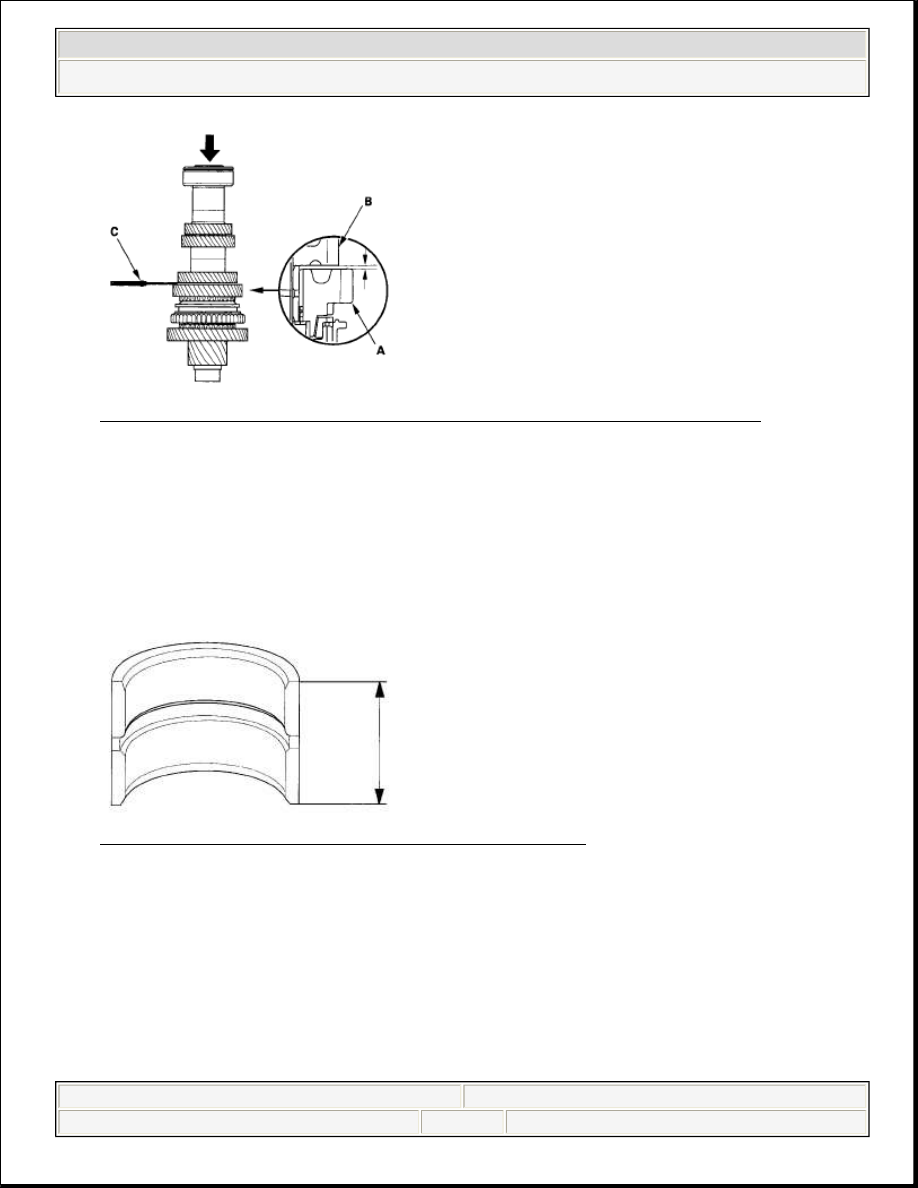

Fig. 103: Measuring Clearance Between 2nd Gear And 3rd Gear
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Measure length of the distance collar.

If the length is not within the standard, replace the distance collar.

If the length is within the standard, go to step 6.

Standard: 26.53-26.56 mm (1.044-1.046 in.)

Fig. 104: Identifying Length Of Distance Collar
Courtesy of AMERICAN HONDA MOTOR CO., INC.

6. Measure thickness 2nd gear.

If the thickness is less than the service limit, replace 2nd gear.

If the thickness is within the service limit, replace the 1st/2nd synchro hub
and reverse gear as a set.

Standard: 26.42-26.47 mm (1.040-1.042 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































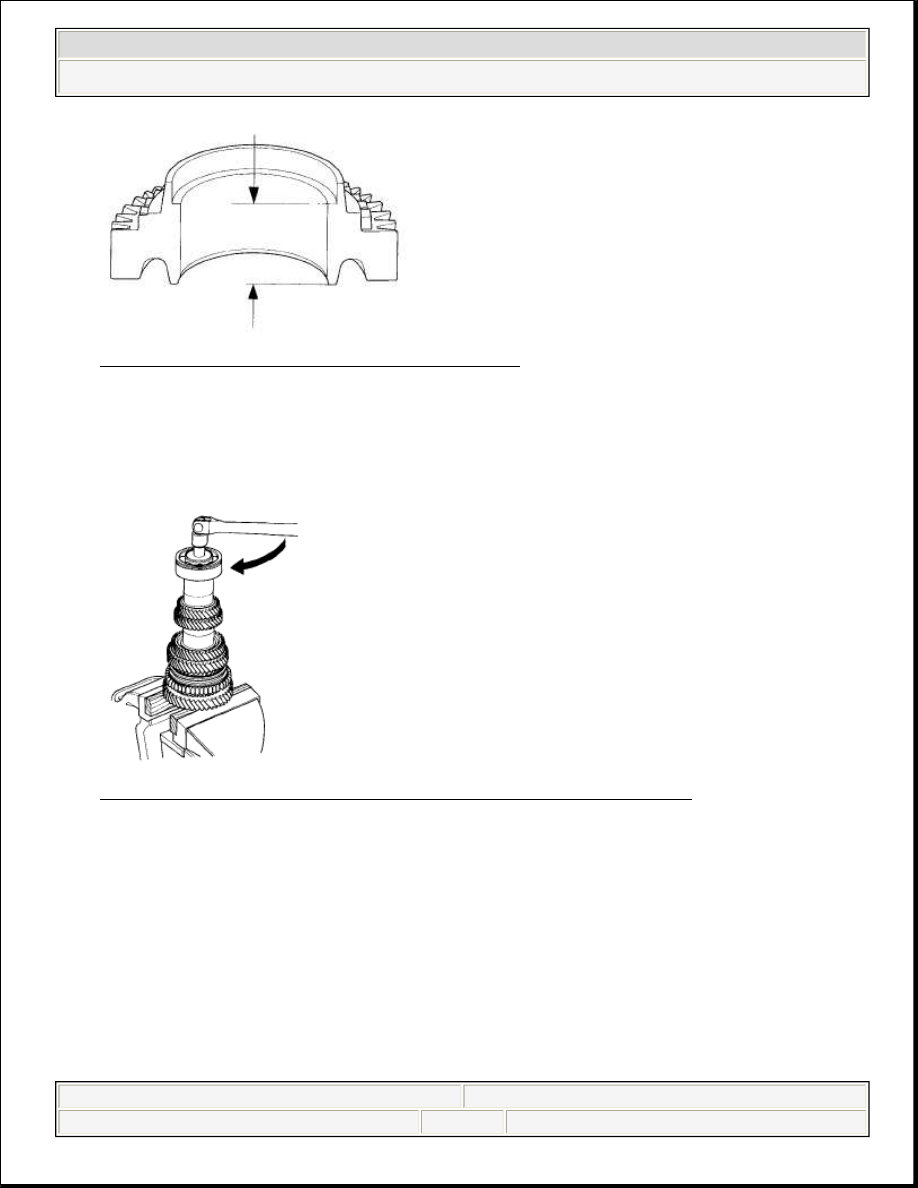

Fig. 105: Identifying Thickness 2nd Gear
Courtesy of AMERICAN HONDA MOTOR CO., INC.

COUNTERSHAFT DISASSEMBLY

1. Securely clamp the countershaft assembly in a bench vise with wood blocks.

Fig. 106: Clamping Countershaft Assembly In Bench Vise
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Remove the special bolt (left-hand threads).
3. Support ball bearing (A) on steel blocks (B), then use a press (C) and an

attachment (D) to press the countershaft out of the ball bearing.
