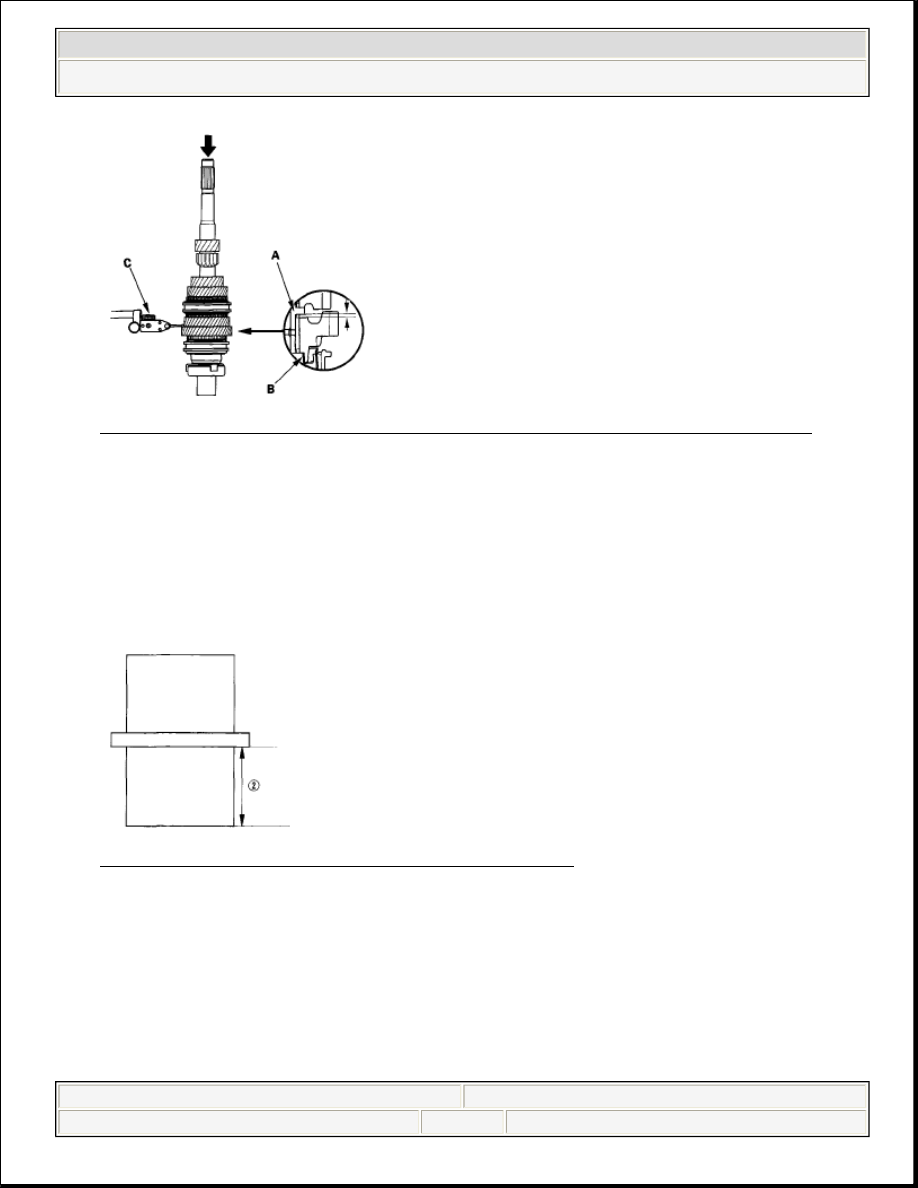

Fig. 87: Identifying Clearance Between Distance Collar And 5th Gear
Courtesy of AMERICAN HONDA MOTOR CO., INC.

8. Measure length (1) of the distance collar as shown

If the length (1) is not within the standard, replace the distance collar.

If the length (2) is within the standard, go to step 9.

Standard: 22.53-22.56 mm (0.887-0.888 in.)

Fig. 88: Identifying Length Of Distance Collar
Courtesy of AMERICAN HONDA MOTOR CO., INC.

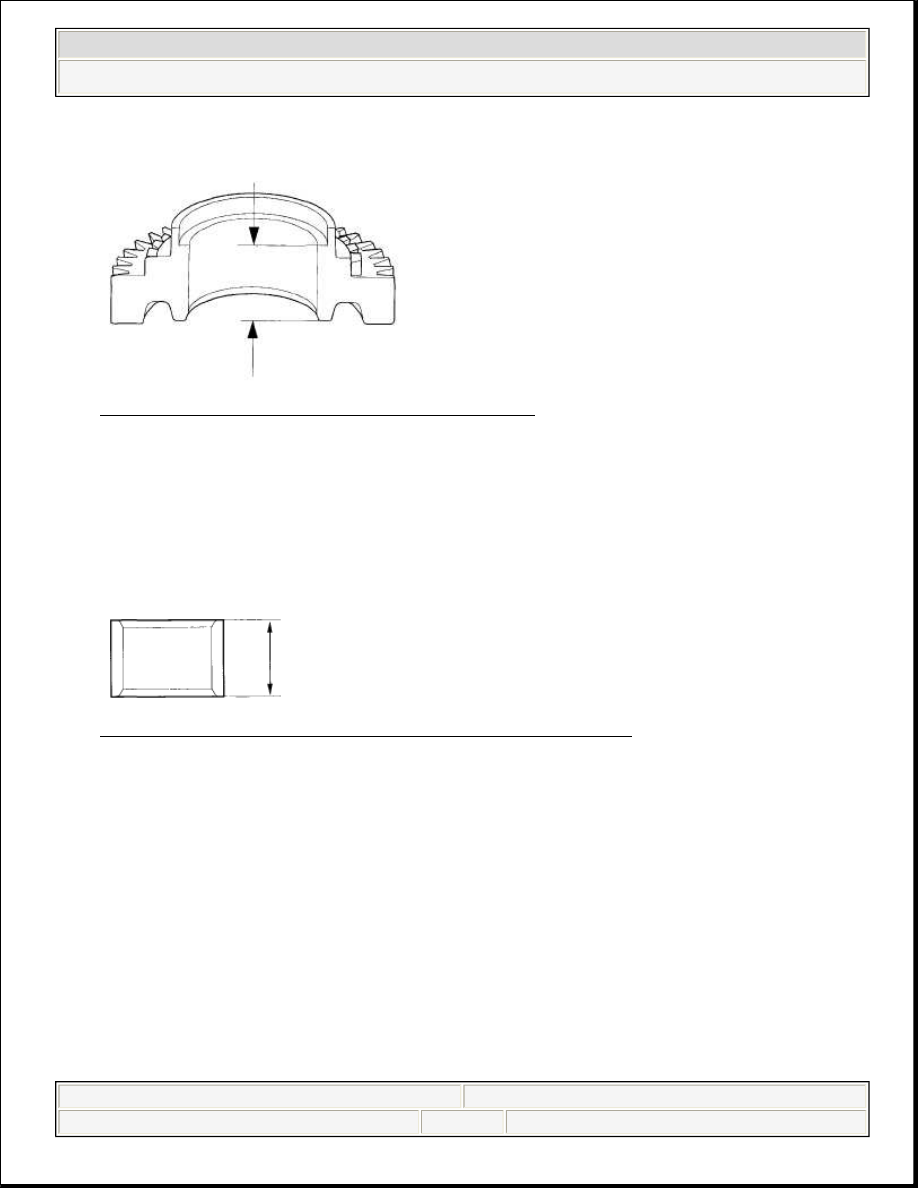

9. Measure thickness of 5th gear.

If the thickness is less than the service limit, replace 5th gear.

If the thickness is within the service limit, replace the 5th synchro hub and
5th synchro sleeve as a set.

Standard: 22.42-22.47 mm (0.883-0.885 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Service Limit: 22.35 mm (0.880 in.)

Fig. 89: Identifying Thickness Of 5th Gear
Courtesy of AMERICAN HONDA MOTOR CO., INC.

10. Measure length of the MBS distance collar.

If the length is not within the standard, replace the MBS distance collar.

Standard: 24.03-24.08 mm (0.946-0.948 in)

Fig. 90: Identifying Length Of MBS Distance Collar
Courtesy of AMERICAN HONDA MOTOR CO., INC.

MAINSHAFT DISASSEMBLY

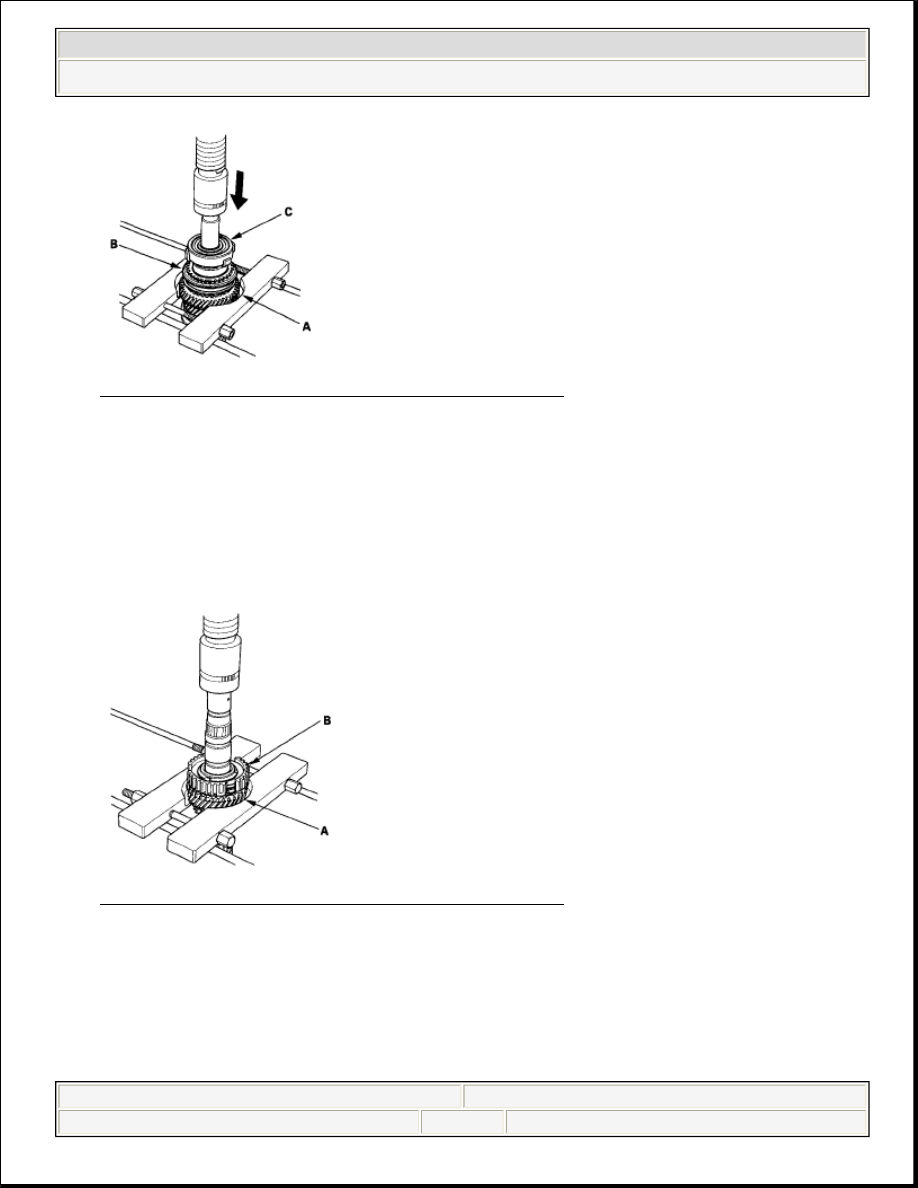

1. Support 5th gear (A) on steel blocks, and press the mainshaft out of the 5th

synchro hub (B) and ball bearing (C).

NOTE:

Do not use a jaw-type puller; it can damage the gear
teeth.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Fig. 91: Supporting 5th Gear On Steel Blocks
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Support 3rd gear (A) on steel blocks, and press the mainshaft out of the 3rd/4th

synchro hub (B).

Fig. 92: Identifying 3rd Gear On Steel Blocks
Courtesy of AMERICAN HONDA MOTOR CO., INC.

MAINSHAFT INSPECTION

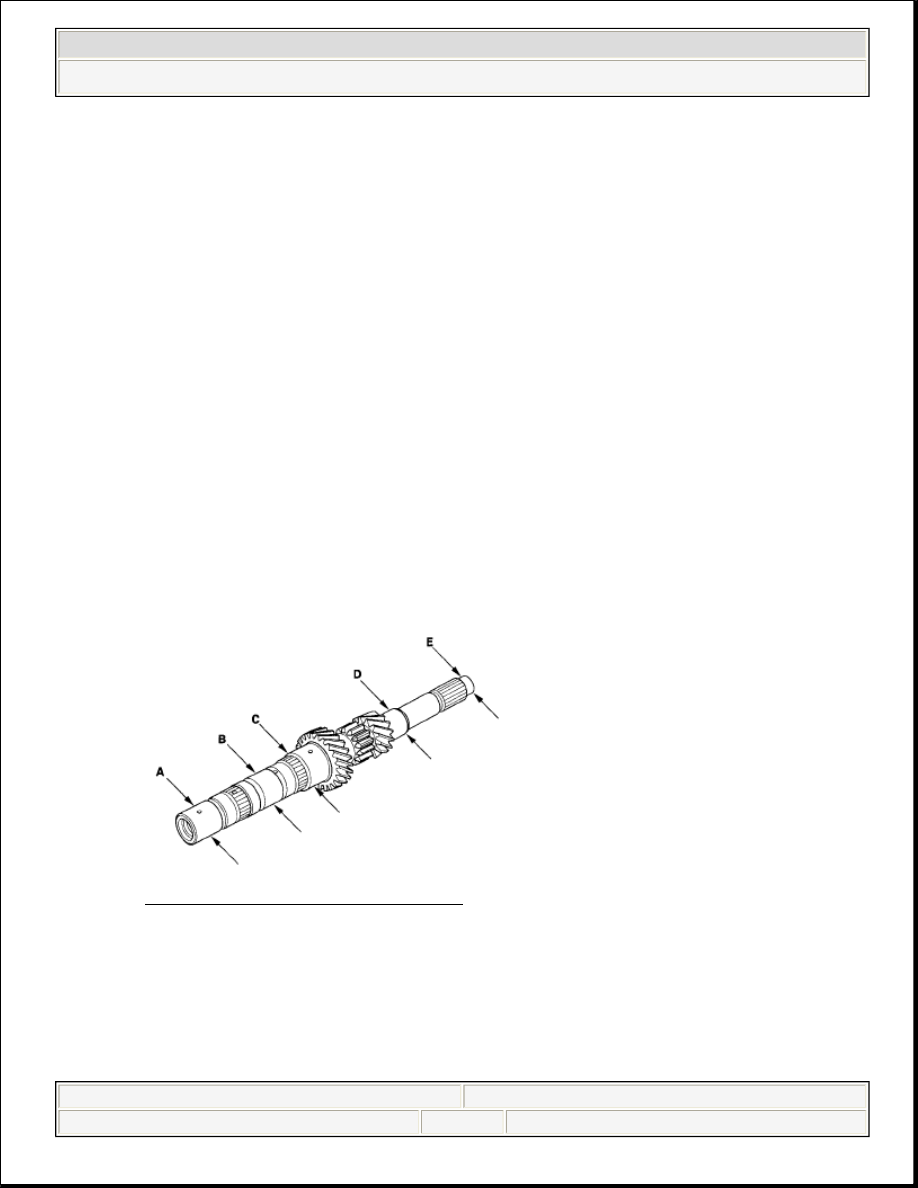

1. Inspect the gear and bearing contact areas for wear and damage, then measure

the mainshaft at points A, B, C, D, and E. If any part of the mainshaft is less
than the service limit, replace it.

NOTE:

Do not use a jaw-type puller; it can damage the gear
teeth.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Standard:

A. Ball Bearing Contact Area (Transmission Housing Side): 24.987-

25.000 mm (0.9837-0.9843 in.)

B. Distance Collar Contact Area: 28.992-29.005 mm (1.1414-1.1419 in.)
C. Needle Bearing Contact Area: 34.984-35.000 mm (1.3773-1.3780 in.)

D. Ball Bearing Contact Area (Clutch Housing Side): 25.977-25.990 mm

(1.0227-1.0232 in.)

E. Bushing Contact Area: 18.800-18.850 mm (0.7402-0.7421 in.)

Service Limit:

A. 24.93 mm (0.981 in.)

B. 28.93 mm (1.139 in.)
C. 34.93 mm (1.375 in.)

D. 25.92 mm (1.020 in.)

E. 18.75 mm (0.738 in.)

Fig. 93: Identifying Main Shaft
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Inspect the runout by supporting both ends of the mainshaft. Rotate the

mainshaft two complete turns while measuring with a dial gauge. If the runout
is more than the service limit, replace the mainshaft.

Standard: 0.02 mm (0.001 in.) max.
