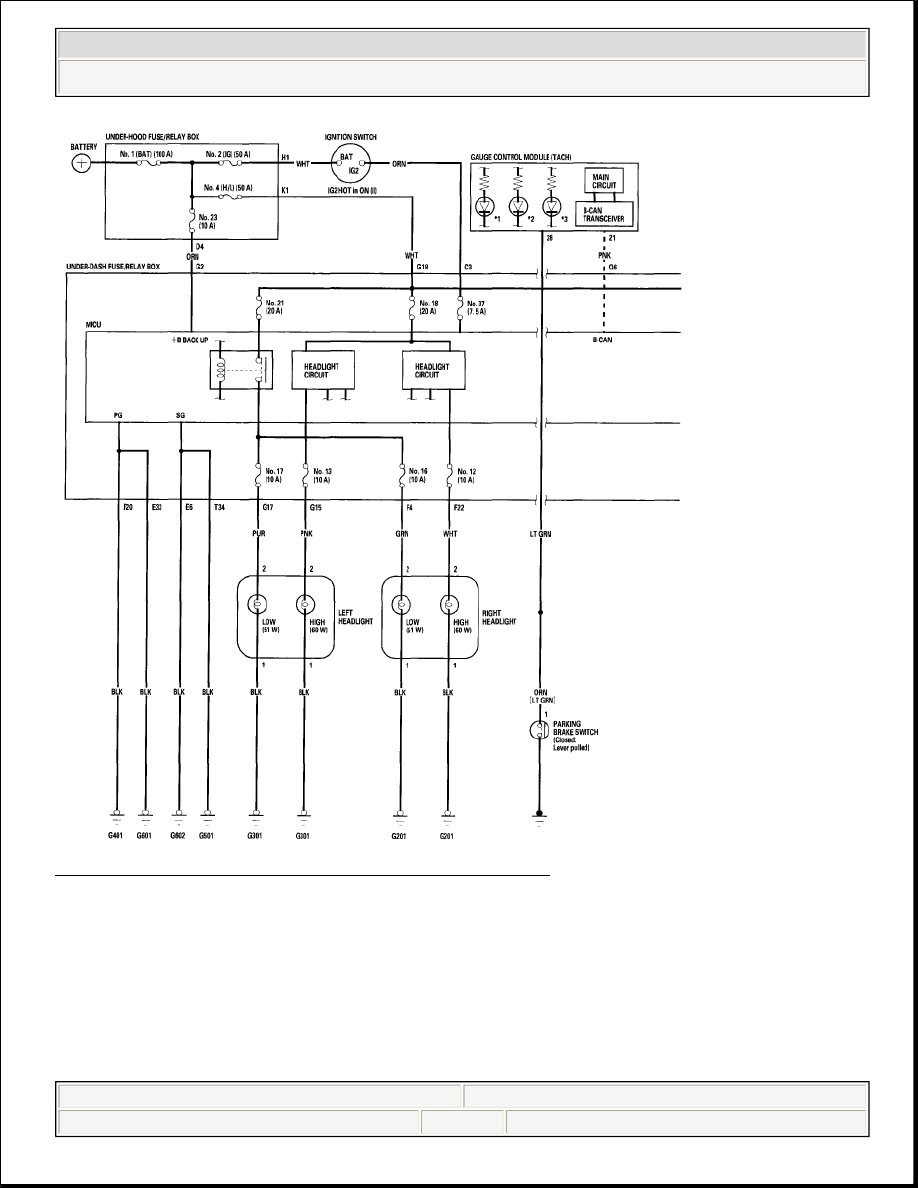

Fig. 7: Exterior Light - Circuit Diagram (1 Of 2)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Exterior Lights - Civic (All Except Hybrid)

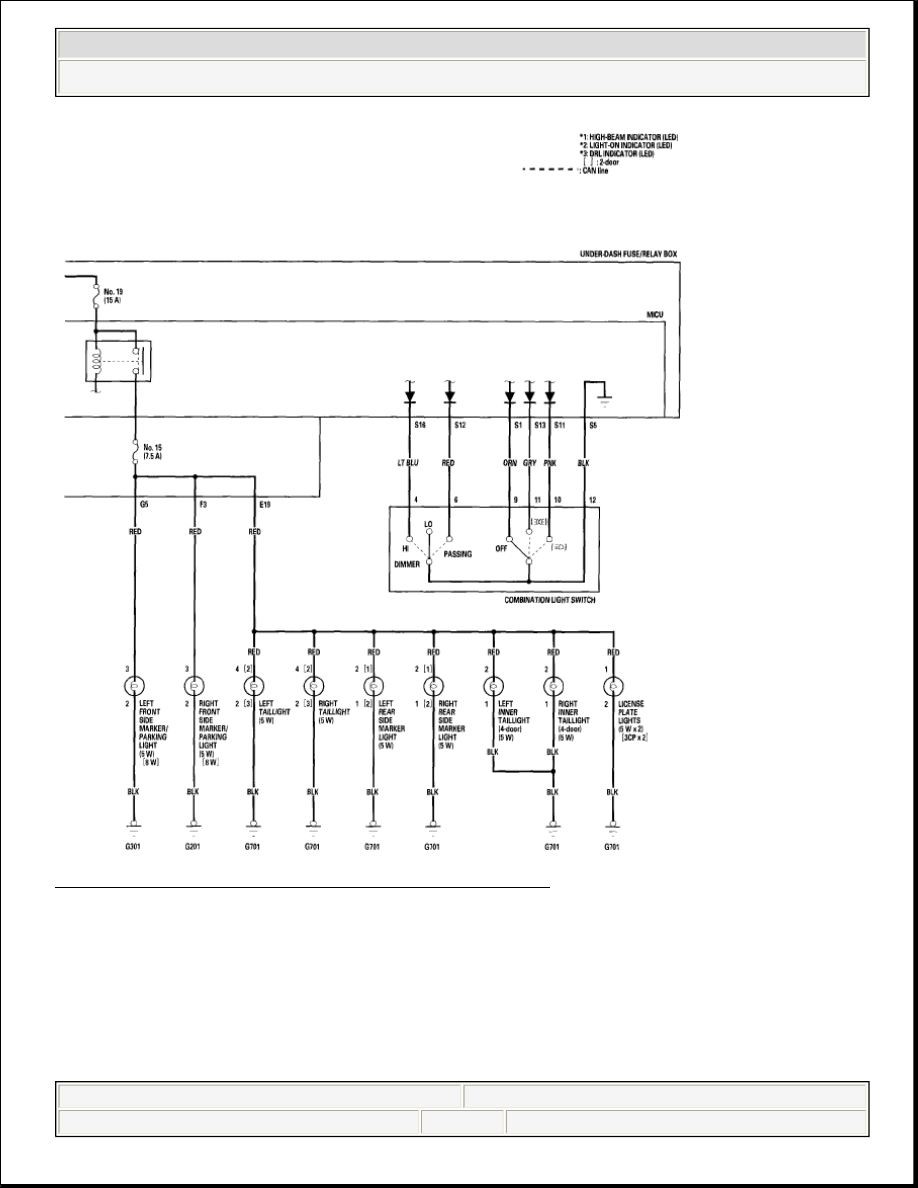

Fig. 8: Exterior Light - Circuit Diagram (2 Of 2)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Exterior Lights - Civic (All Except Hybrid)

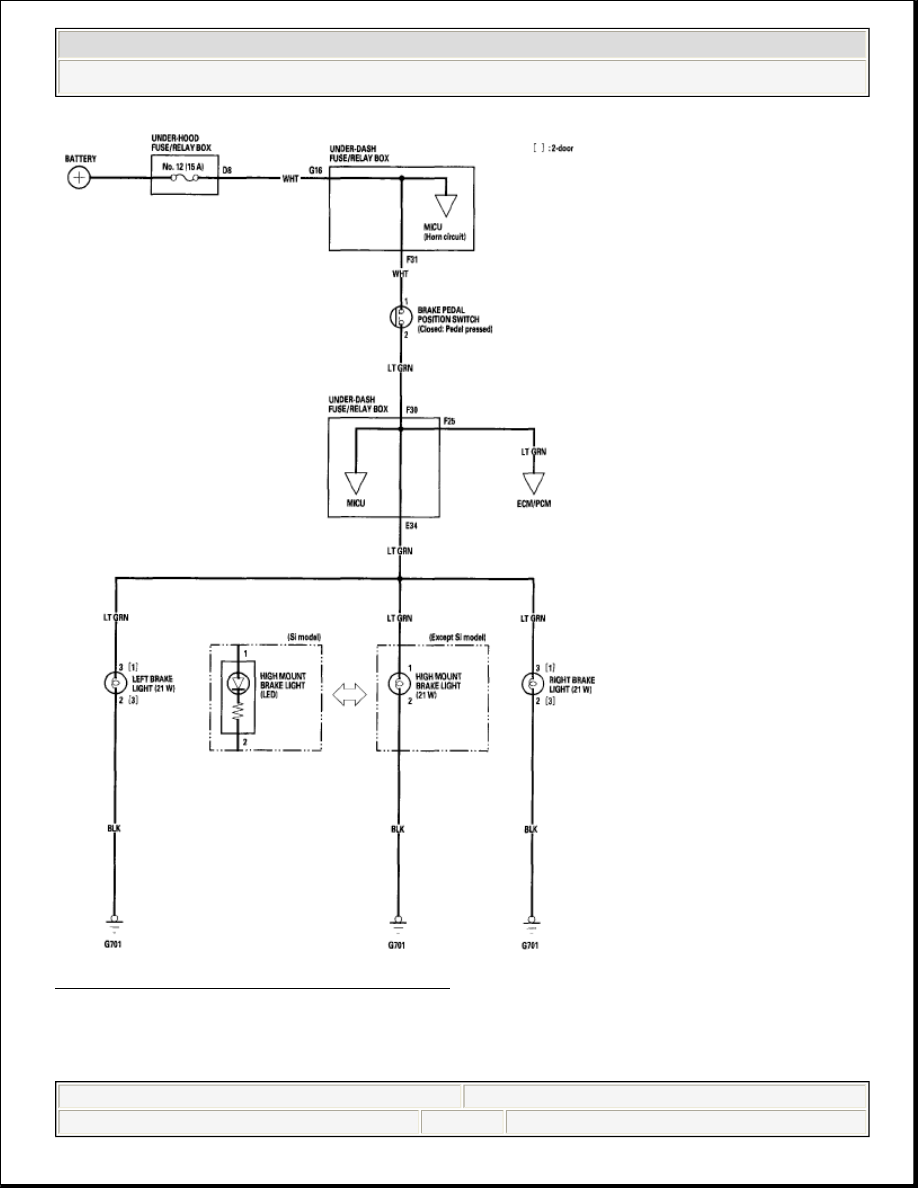

Fig. 9: Brake Lights - Circuit Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Exterior Lights - Civic (All Except Hybrid)

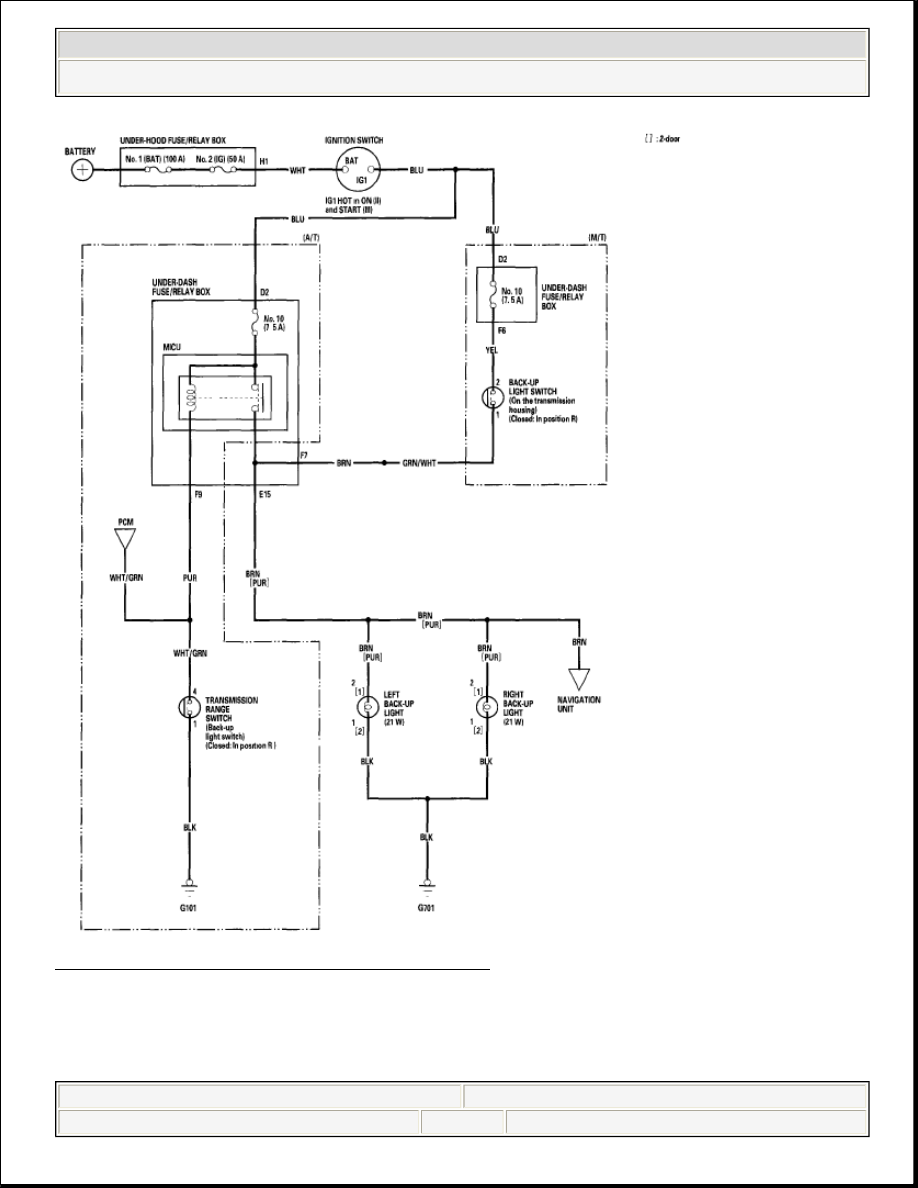

Fig. 10: Back-Up Lights - Circuit Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.

DTC TROUBLESHOOTING



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Exterior Lights - Civic (All Except Hybrid)
