Honda Civic. Manual - part 591

Courtesy of AMERICAN HONDA MOTOR CO., INC.

If the Crankshaft is Not Installed

1. Remove the connecting rod caps, then install the ring compressor, and check

that the bearing is securely in place.

2. Apply new engine oil to the piston, inside of the ring compressor, and the

cylinder bore, then attach the ring compressor to the piston/connecting rod
assembly.

3. Position the mark (A) to face the cam chain side of the engine.

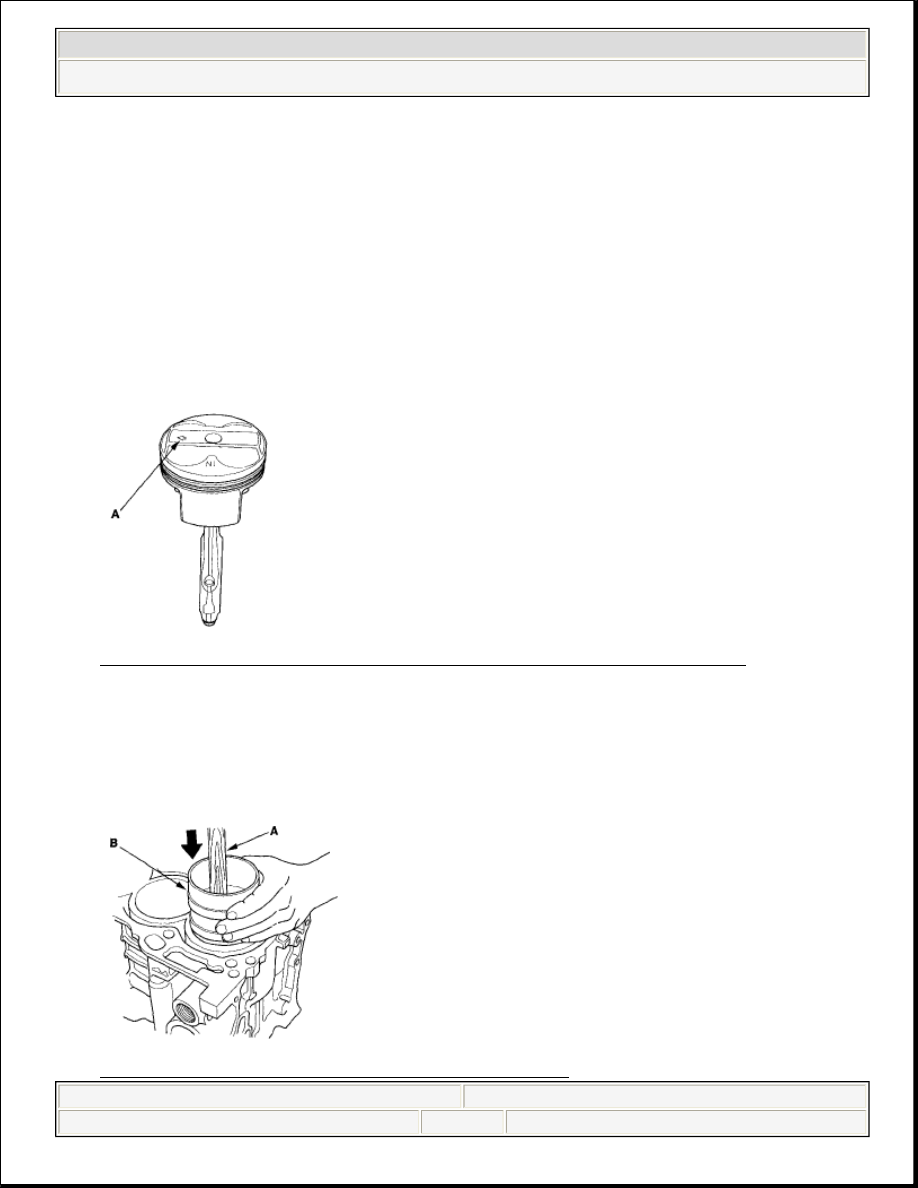

Fig. 126: Identifying Mark To Face Cam Chain Side Of Engine
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Position the piston in the cylinder, and tap it in using the wooden handle of a

hammer (A). Push down on the ring compressor (B) to prevent the rings from
expanding before entering the cylinder bore.

Fig. 127: Pushing Down On Ring Compressor



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Position all pistons at top dead center (TDC).

CONNECTING ROD BOLT INSPECTION

1. Measure the diameter of each connecting rod bolt at point A and point B.

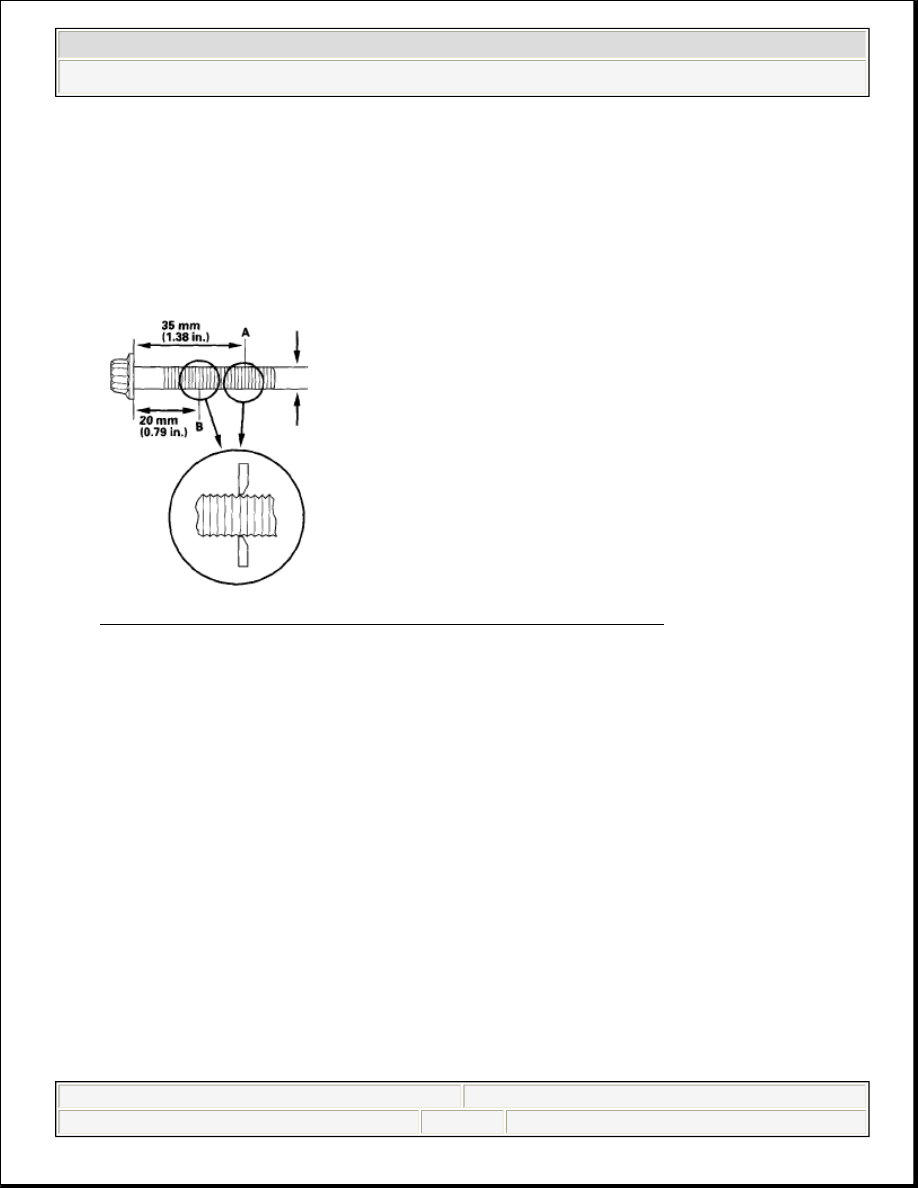

Fig. 128: Identifying Diameter Of Connecting Rod Bolt
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Calculate the difference in diameter between point A and point B.

Point A-Point B = Difference in Diameter

Difference in Diameter

Specification: 0-0.1 mm (0-0.004 in.)

3. If the difference in diameter is out of specification, replace the connecting rod

bolt.

CRANKSHAFT INSTALLATION

Special Tools Required

Driver 07749-0010000



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)



































Attachment, 24 x 26 mm 07746-0010700

Oil seal driver attachment, 96 mm 07ZAD-PNAA100

1. Install the crankshaft end bushing when replacing the crankshaft.

Using the special tools, drive in the crankshaft end bushing until the special
tools bottom against the crankshaft.

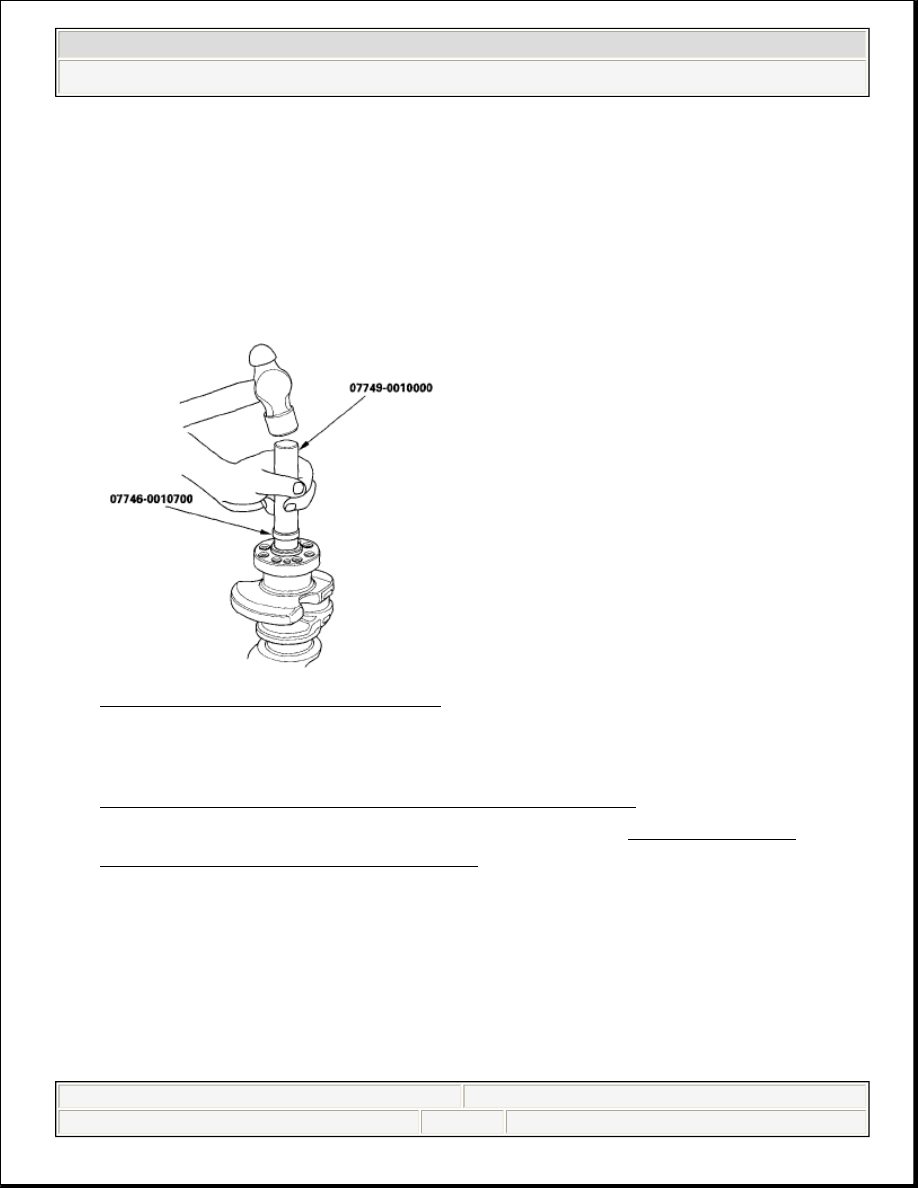

Fig. 129: Identifying Special Tool
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Check the connecting rod bearing clearance with plastigage (see

CONNECTING ROD BEARING REPLACEMENT ).

3. Check the main bearing clearance with plastigage (see CRANKSHAFT

MAIN BEARING REPLACEMENT ).

4. Install the bearing halves in the engine block and connecting rods.
5. Apply a coat of new engine oil to the main bearings and rod bearings.
6. Hold the crankshaft so that rod journal No. 2 and rod journal No. 3 are straight

up, and lower the crankshaft into the engine block.

7. Apply new engine oil to the thrust washer surfaces. Install the thrust washers

(A) in the No. 4 journal of the engine block.



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)



































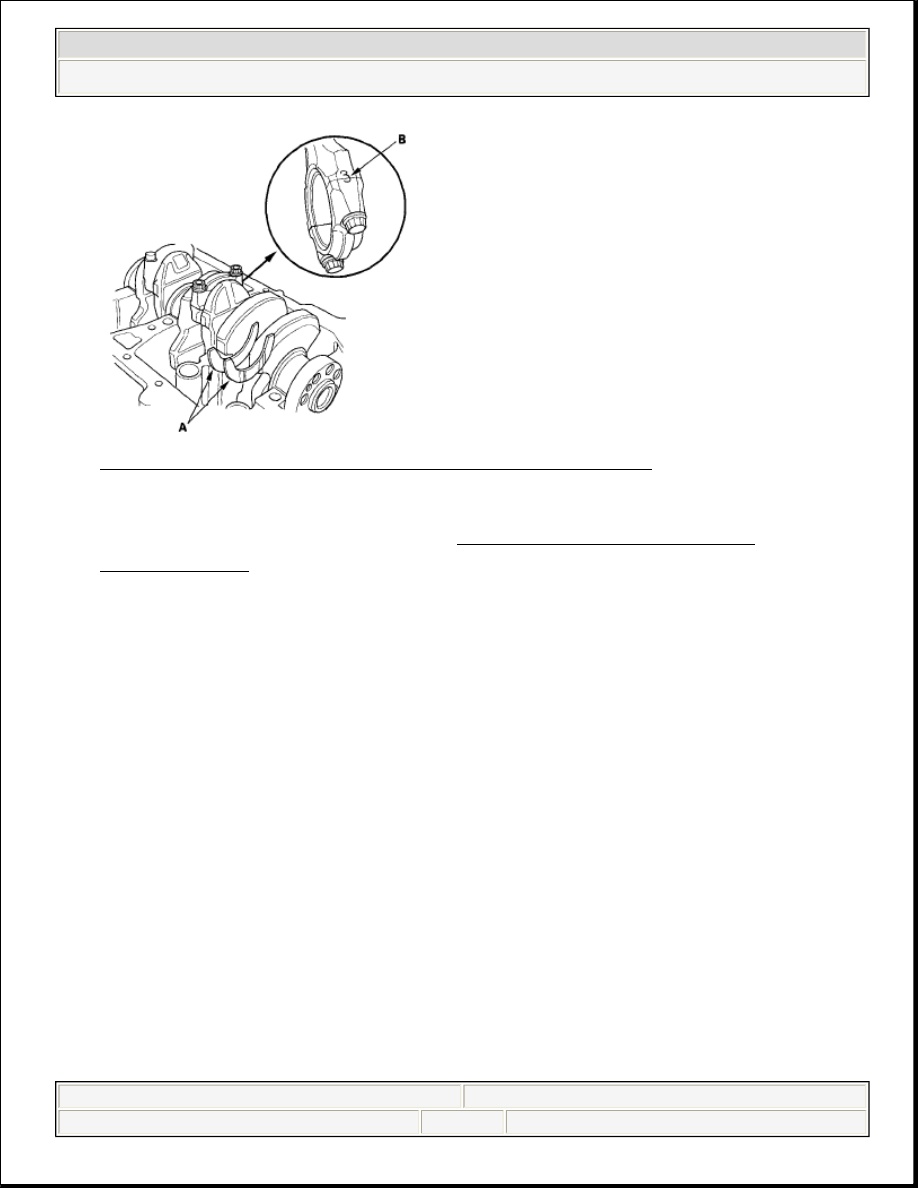

Fig. 130: Identifying Thrust Washers In Engine Block
Courtesy of AMERICAN HONDA MOTOR CO., INC.

8. Inspect the connecting rod bolts (see CONNECTING ROD BOLT

INSPECTION ).

9. Apply engine oil to the threads of the connecting rod bolts.

10. Seat the rod journals into connecting rod No. 1 and connecting rod No. 4. Line

up the mark (B) on the connecting rod and cap, then install the caps and bolts
finger-tight.

11. Rotate the crankshaft clockwise, and seat the journals into connecting rod No.

2 and connecting rod No. 3. Line up the mark on the connecting rod and cap,
then install the caps and bolts finger-tight.

12. Tighten the connecting rod bolts to 29 N.m (3.0 kgf.m, 22 lbf.ft).
13. Tighten the connecting rod bolts an additional 90 °.

NOTE:

Remove the connecting rod bolt if you tightened it
beyond the specified angle, and go back to step 8 of the
procedure. Do not loosen it back to the specified angle.



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)
