1. Install a piston pin snap ring (A).

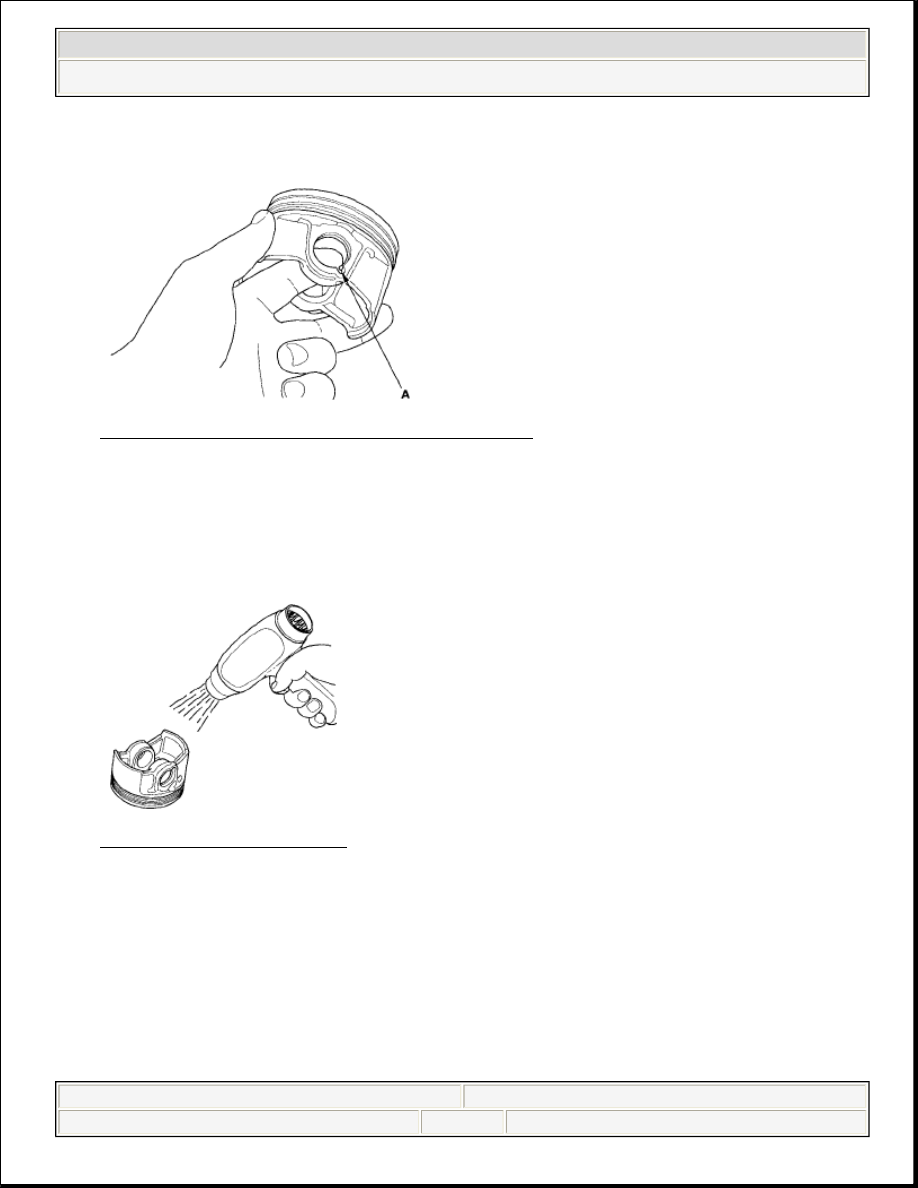

Fig. 115: Identifying Piston Pin Snap Ring
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Coat the piston pin bore in the piston, the bore in the connecting rod, and the

piston pin with new engine oil.

3. Heat the piston to about 158°F (70°C).

Fig. 116: Heating Piston
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Assemble the piston (A) and connecting rod (B) with the arrow (C) and the

embossed mark (D) on the same side. Install the piston pin (E).



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)

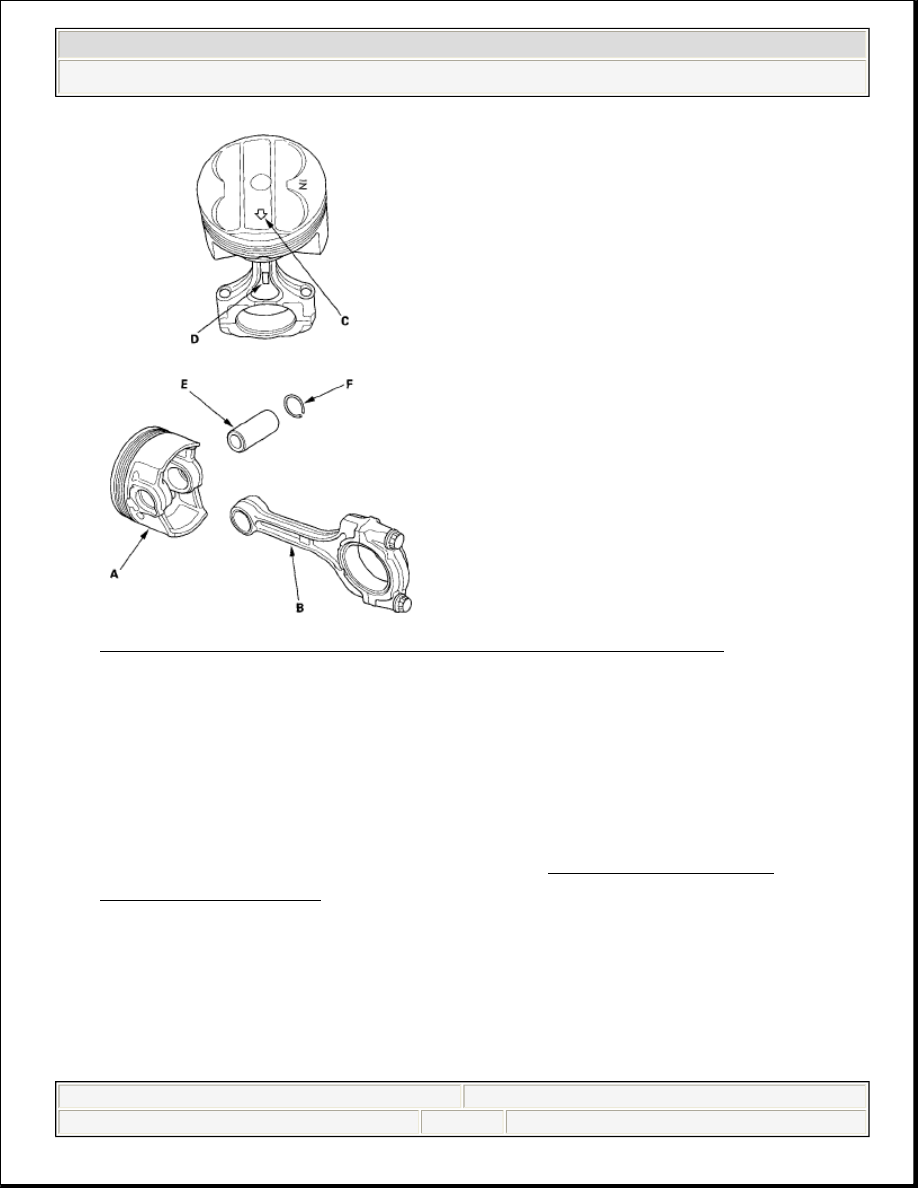

Fig. 117: Identifying Piston , Connecting Rod And Piston Pin
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Install the remaining snap ring (F).
6. Turn the snap rings in the ring grooves until the end gaps are positioned at the

bottom of the piston.

PISTON RING REPLACEMENT

1. Remove the piston from the engine block (see CRANKSHAFT AND

PISTON REMOVAL ).

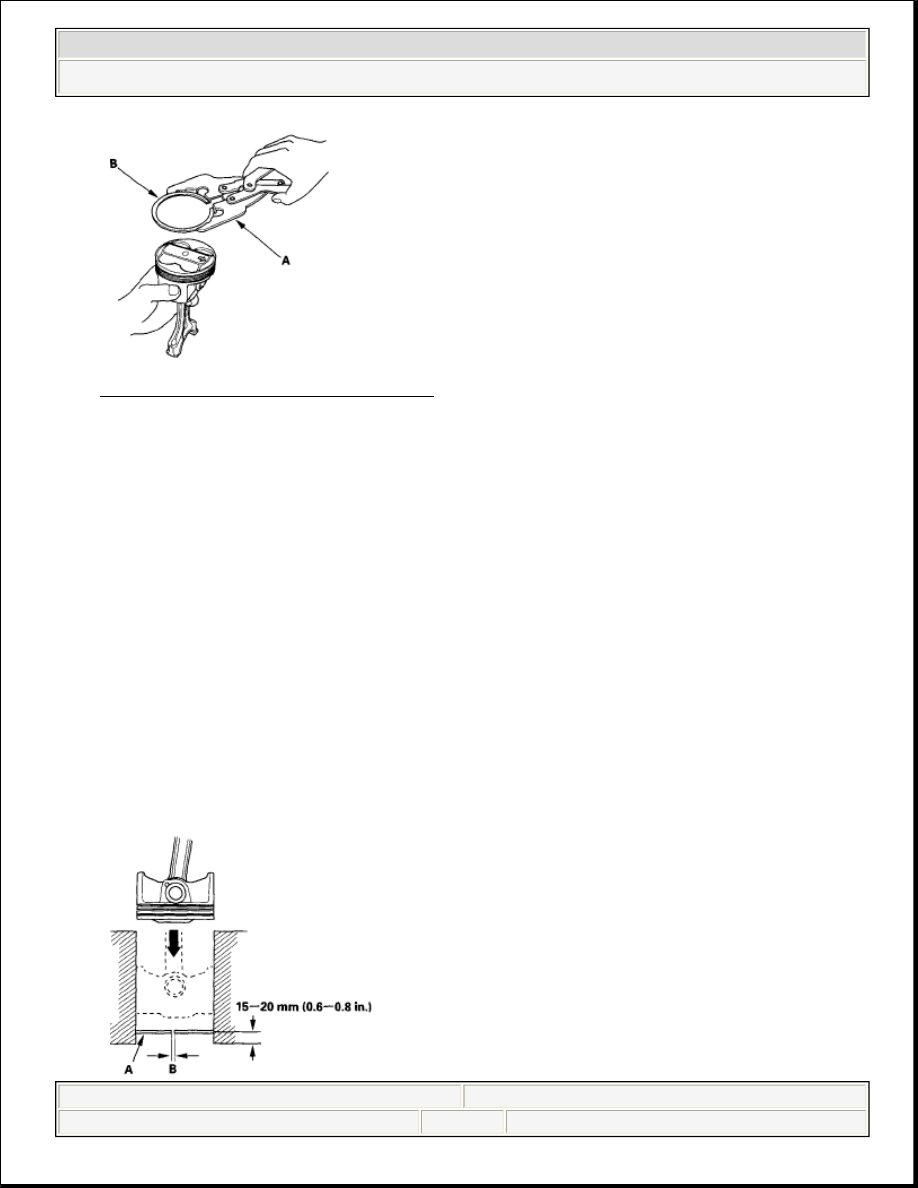

2. Using a ring expander (A), remove the old piston rings (B).



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)



































Fig. 118: Removing Piston Rings
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Clean all ring grooves thoroughly with a squared-off broken ring or ring

groove cleaner with a blade to fit the piston grooves.

The top and 2nd ring grooves are 1.2 mm (0.05 in.) wide. The oil ring groove
is 2.0 mm (0.08 in.) wide. File down a blade if necessary.

Do not use a wire brush to clean the ring grooves, or cut the ring grooves
deeper with the cleaning tools.

4. Using a piston that has its rings removed, push a new ring (A) into the cylinder

bore 15-20 mm (0.6-0.8 in.) from the bottom.

NOTE:

If the piston is to be separated from the connecting rod,
do not install new rings yet.



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)



































Fig. 119: Pushing Ring Into Cylinder Bore
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Measure the piston ring end-gap (B) with a feeler gauge:

If the gap is too small, check to see if you have the proper rings for your
engine.

If the gap is too large, recheck the cylinder bore diameter against the wear
limits (see BLOCK AND PISTON INSPECTION ). If the bore is
beyond the service limit, the engine block must be rebored.

Piston Ring End-Gap

Top Ring:

Standard (New): 0.20-0.35 mm (0.008-0.014 in.)

Service Limit: 0.60 mm (0.024 in.)

Second Ring:

Standard (New): 0.50-0.65 mm (0.020-0.026 in.)

Service Limit: 0.75 mm (0.030 in.)

Oil Ring:

Standard (New): 0.20-0.70 mm (0.008-0.028 in.)

Service Limit: 0.80 mm (0.031 in.)

6. Install the top ring and the second ring as shown. The top ring (A) has a 1R

mark and the second ring (B) has a 2R mark. The manufacturing marks (C)
must be facing upward.
