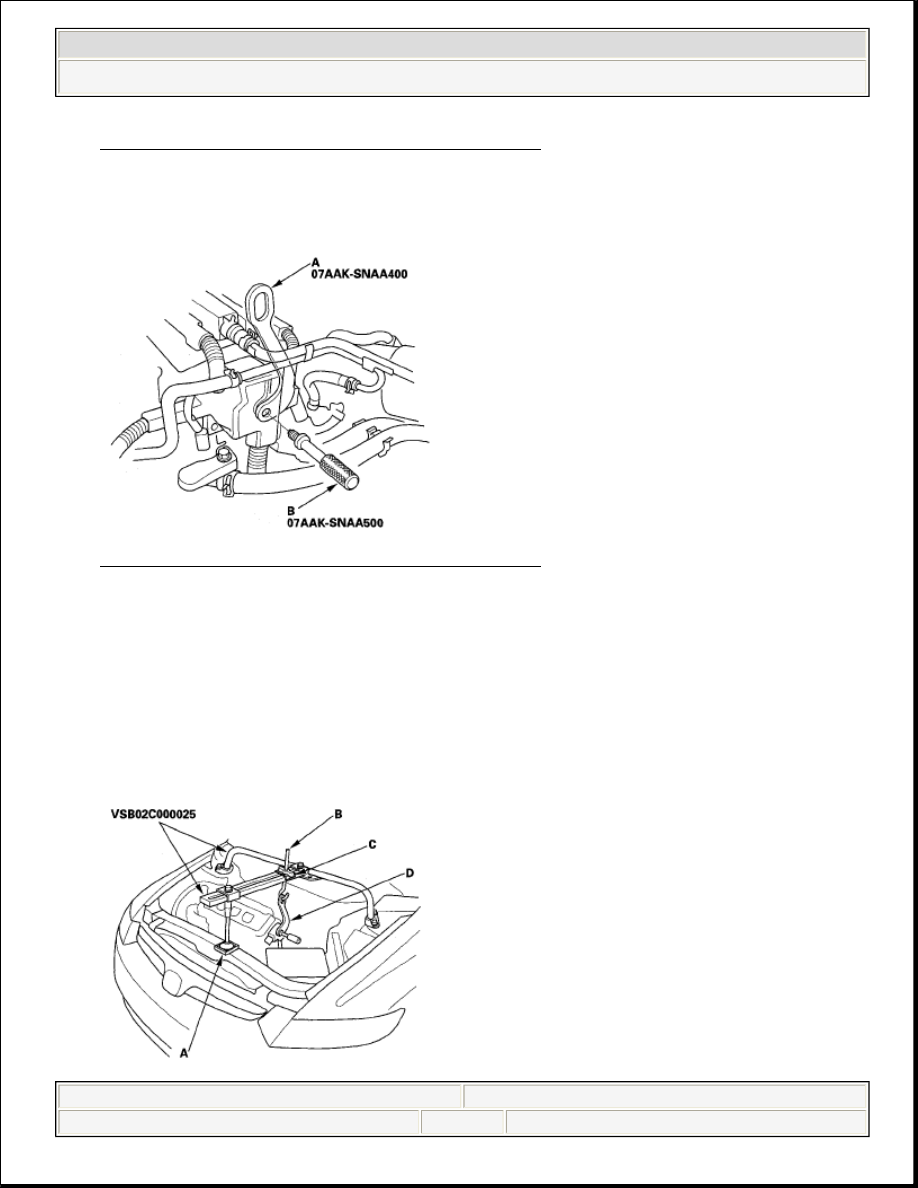

Fig. 31: Identifying Support Eyelet (1 Of 2)

4. Attach the 1.8 support eyelet (A) to the cylinder head with the 1.8 support bolt

(B). Tighten the bolt by hand.

Fig. 32: Identifying Support Eyelet (2 Of 2)

5. Install the front leg assembly (A), hook (B), and wing nut (C) from an A and

Reds engine support hanger (AAR-T-12566) onto the 2006 Civic engine
hanger. Carefully position the 2006 Civic engine hanger on the vehicle, and
attach the hook to the slotted hole in the support eyelet (D). Tighten the wing
nut by hand to lift and support the engine/transmission assembly.

NOTE:

Use care when working around the windshield.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic GX



































Fig. 33: Identifying Engine Support Hanger

6. Loosen the upper torque rod mounting bolt (A).

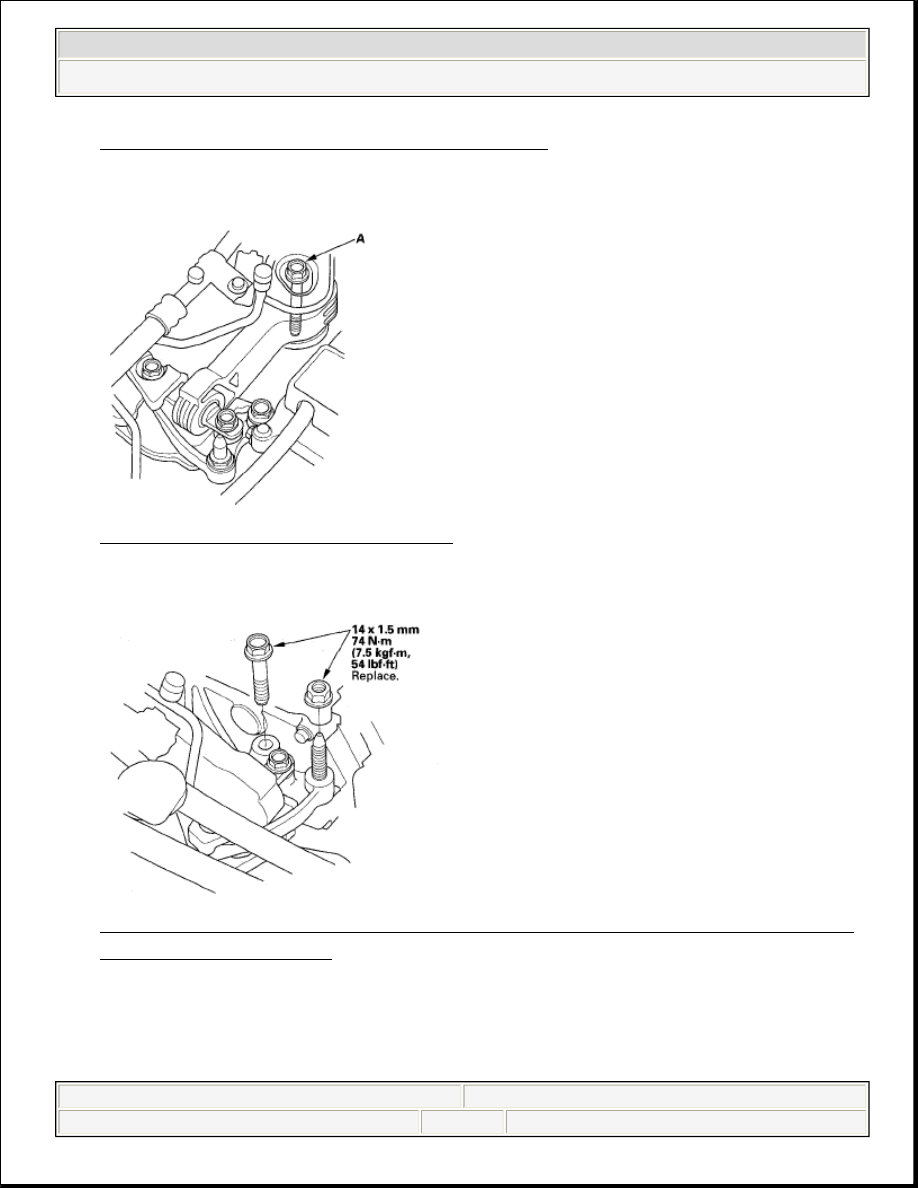

Fig. 34: Identifying Mounting Bolt

7. Tighten the new side engine mount bracket mounting bolt and nut.

Fig. 35: Identifying Engine Mount Bracket Mounting Bolt And Nut (With
Torque Specifications)

8. Tighten the new transmission mounting bolt and nuts (A).



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic GX



































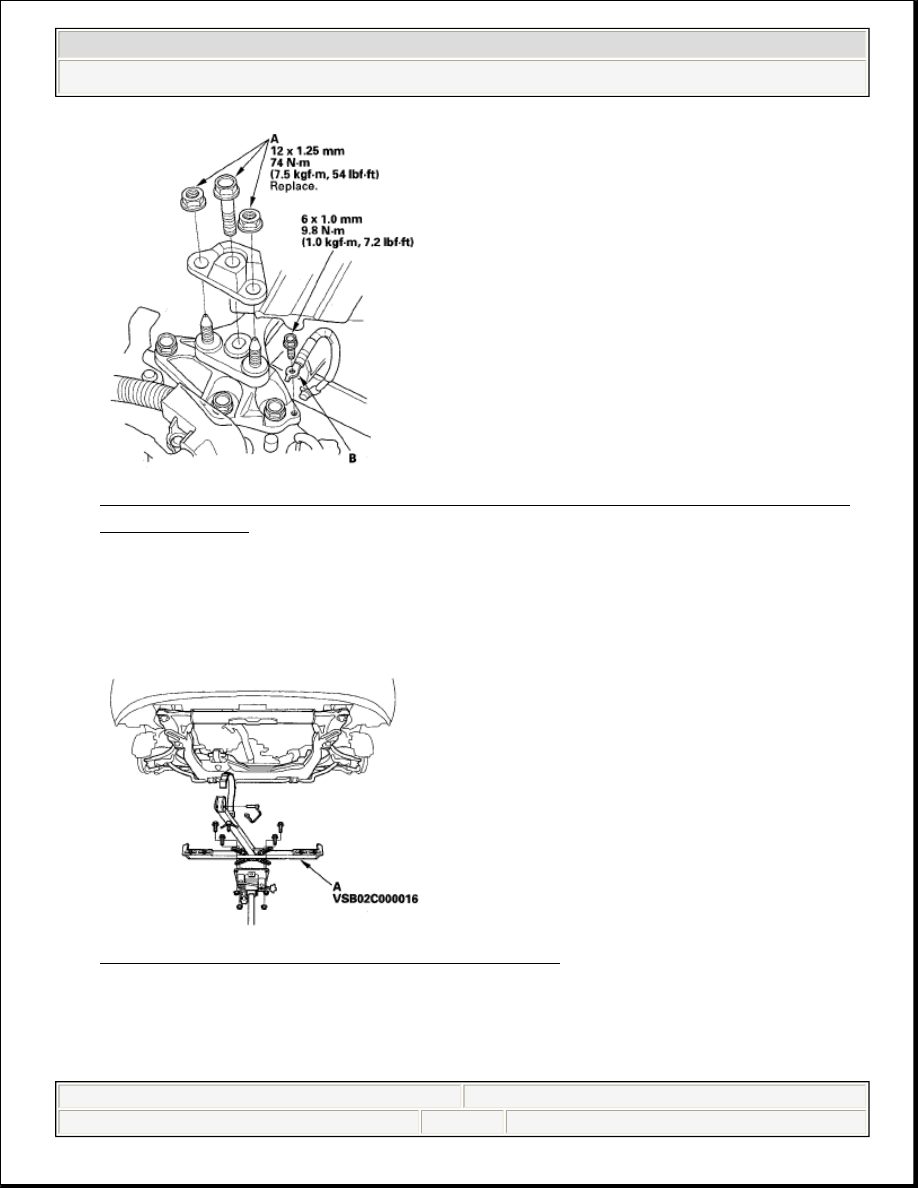

Fig. 36: Identifying Transmission Mounting Bolt And Nuts (With Torque
Specifications)

9. Install the ground cable (B).

10. Remove the chain hoist, then raise the vehicle on the lift to full height.
11. Using the front subframe adapter (A) and a jack, raise the subframe up to body.

Fig. 37: Identifying Front Subframe Adapter

12. Loosely install the new subframe mounting bolts.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic GX



































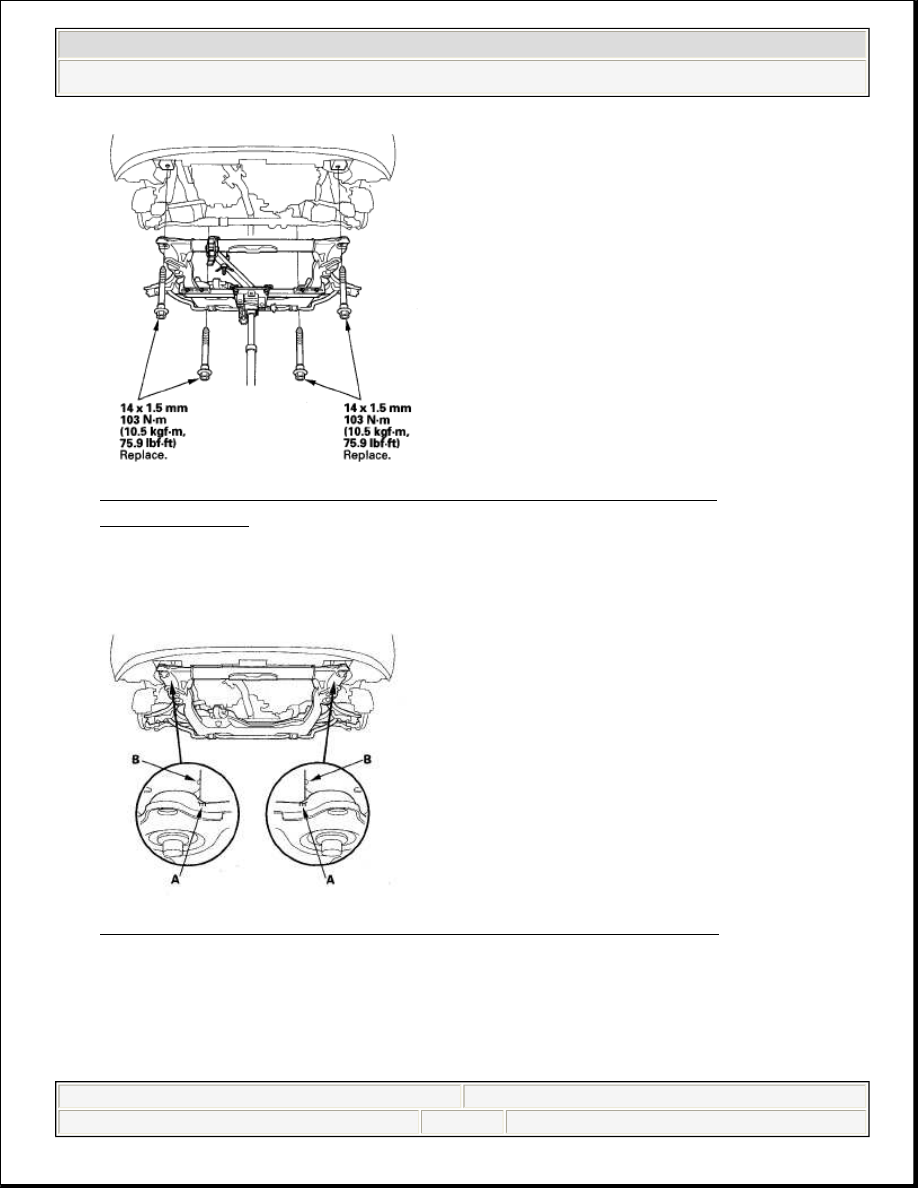

Fig. 38: Identifying Subframe Mounting Bolts (With Torque
Specifications)

13. Align the front subframe reference marks (A) to the body (B), as noted during

removal. Tighten the subframe mounting bolts to the specified torque.

Fig. 39: Aligning Front Subframe Reference Marks To Body

14. Remove the jack and front subframe adapter.
15. Tighten the new mid-stiffener mounting bolts on both sides.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic GX
