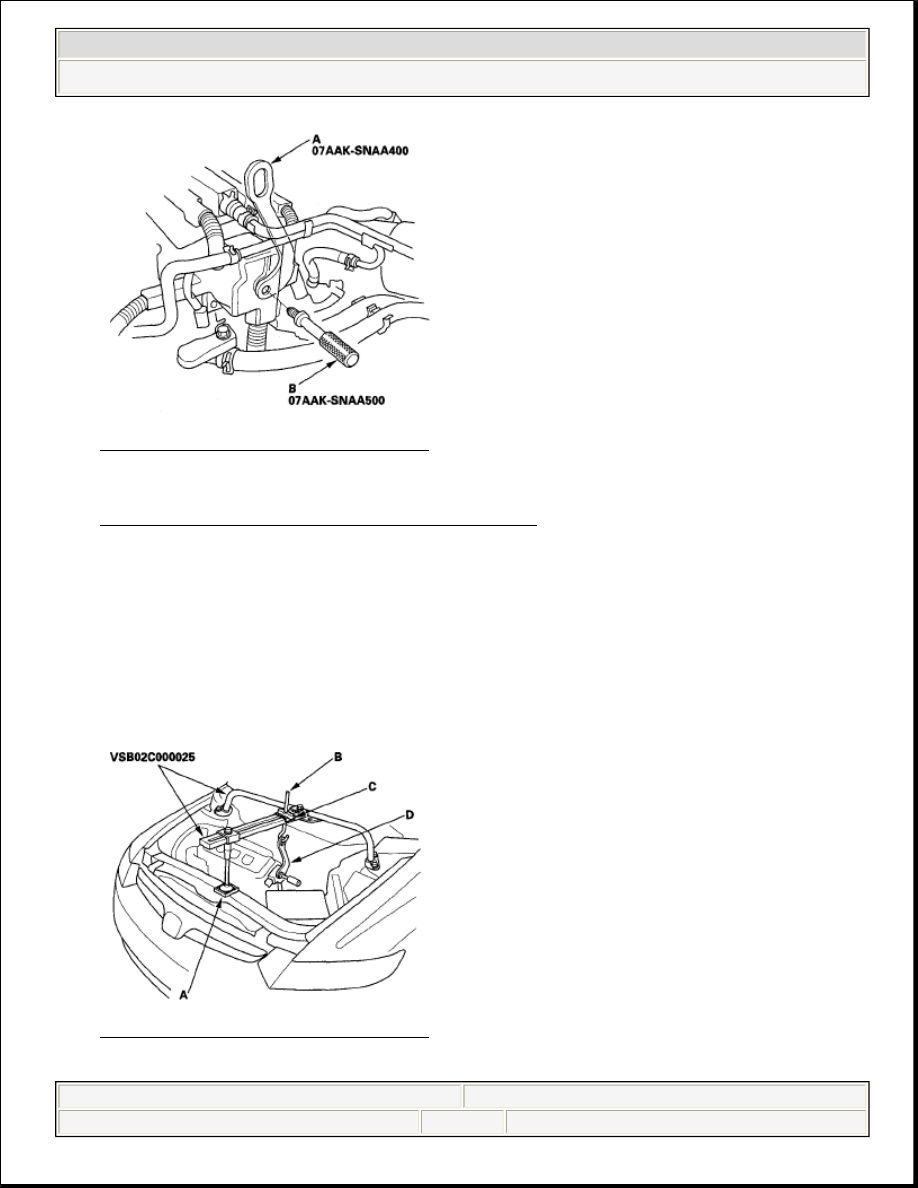

Fig. 18: Identifying Special Tool

41. Install the bulkhead, and tighten the mounting bolts, refer to step 11 on

RADIATOR AND FAN REPLACEMENT .

42. Install the front leg assembly (A), hook (B), and wing nut (C) from an A and

Reds engine support hanger (AAR-T-12566) onto the 2006 Civic engine
hanger. Carefully position the 2006 Civic engine hanger on the vehicle, and
attach the hook to the slotted hole in the 1.8 support eyelet (D). Tighten the
wing nut by hand to lift and support the engine/transmission assembly.

Fig. 19: Identifying Special Tool

NOTE:

Use care when working around the windshield.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic GX



































43. Raise the vehicle on the lift to full height.
44. Remove the lower torque rod.

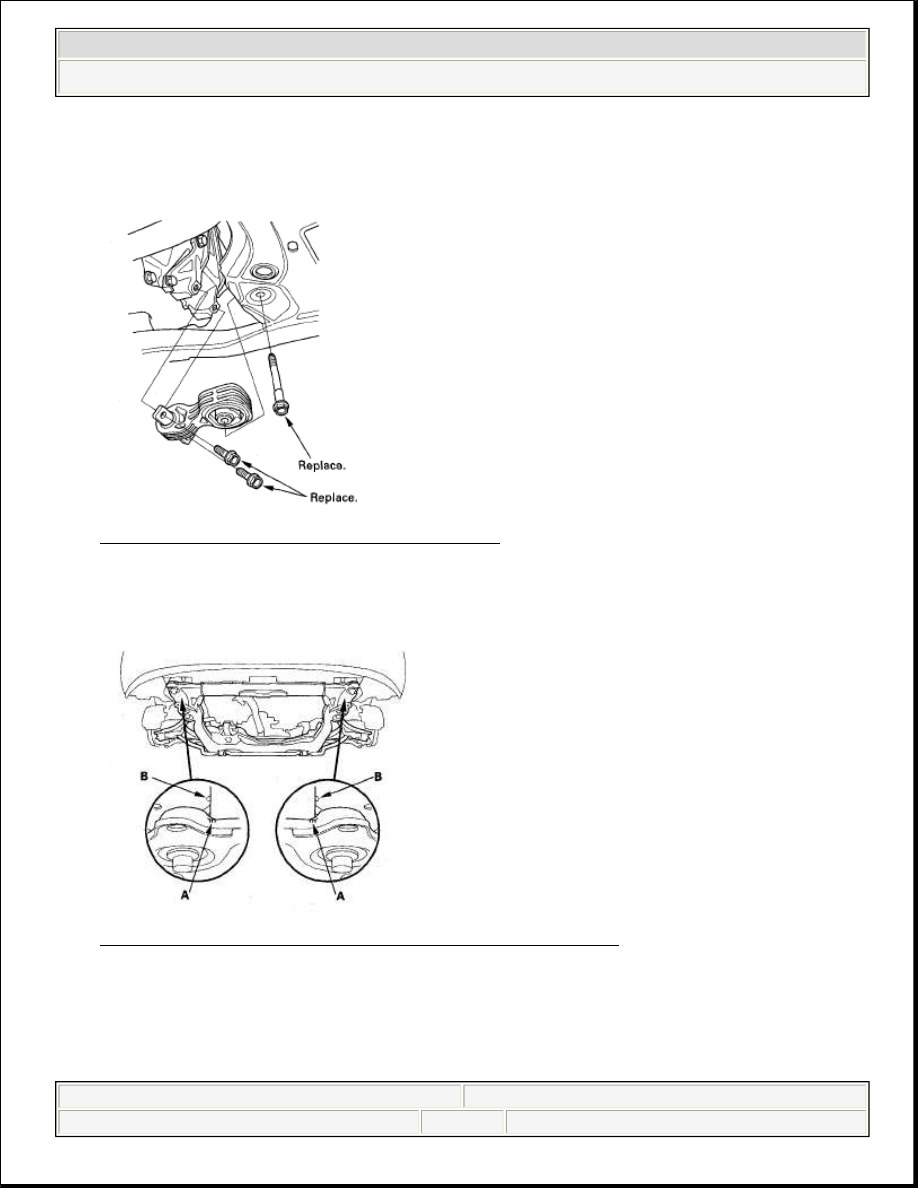

Fig. 20: Identifying Lower Torque Rod

45. Note the reference marks (A) on both sides of the subframe that line up with

the body (B).

Fig. 21: Identifying Reference Marks Of Subframe

46. Loosen the mid-stiffener mounting bolts (A) on both sides.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic GX



































Fig. 22: Identifying Mid-Stiffener Mounting Bolts

47. Attach the front subframe adapter (A) to the subframe and hang the belt of the

front subframe adapter over the front of the subframe, then secure the belt with
its stop.

Fig. 23: Identifying Front Subframe Adapter

48. Raise the jack and line up the slots in the arms with the bolt holes on the corner

of the jack base, then attach them with bolts securely.

49. Remove the subframe.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic GX



































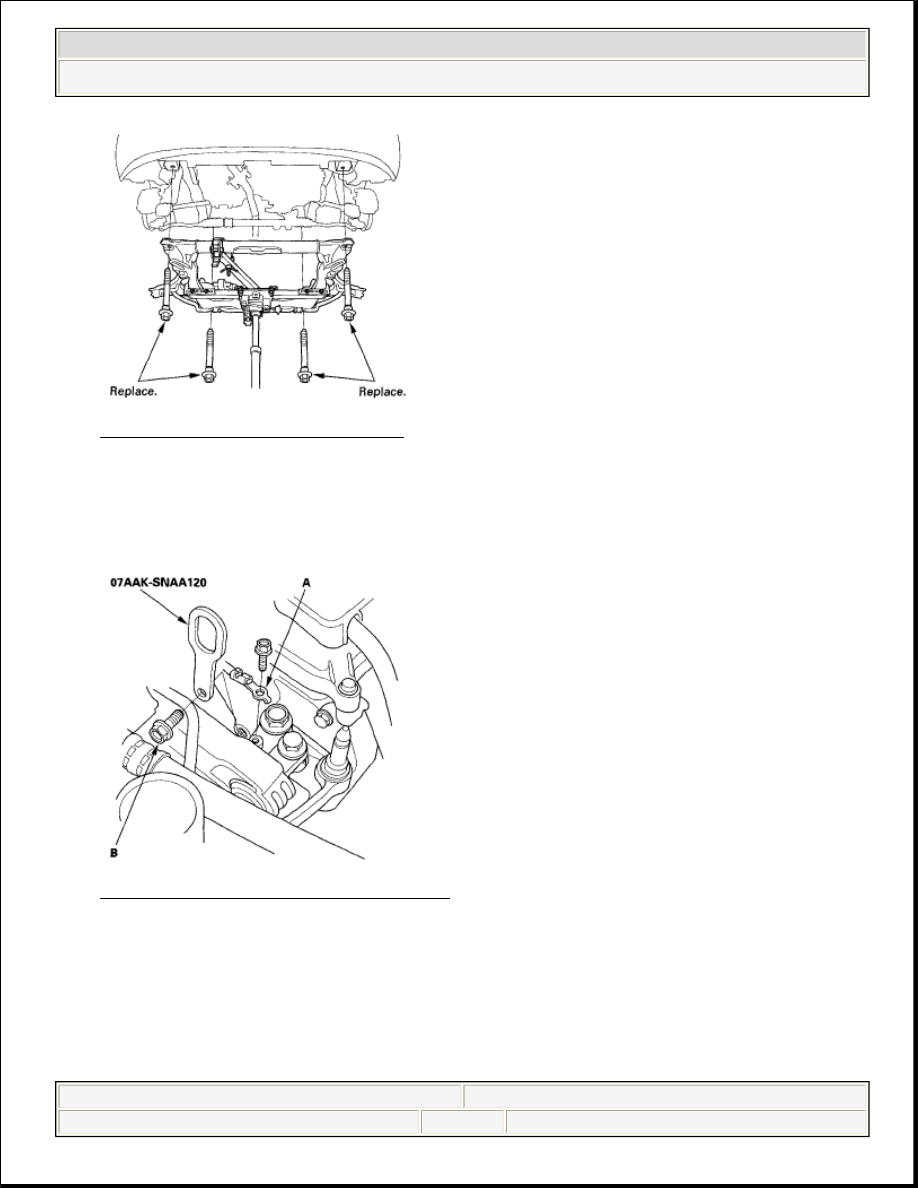

Fig. 24: Identifying Subframe

50. Lower the vehicle on the lift.
51. Remove the ground cable (A), then install the engine hanger plate with a 10 x

1.25 x 20 mm bolt (B).

Fig. 25: Identifying Ground Cable

52. Attach a chain hoist (A) to the engine hanger plate (B) and transmission hook

(C). Lift up on the engine/transmission assembly until it's securely supported
by the chain hoist, and remove the engine support hanger from the engine and
vehicle.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic GX
