Fig. 20: Disconnecting Fan Motor Connectors And Hood Switch
Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

6. Remove the reservoir hose (A), radiator cap base mounting bolts (B), clips (C)

and radiator upper brackets (D).

Fig. 21: Removing Reservoir Hose, Radiator Cap Base Mounting Bolts,
Clips And Radiator Upper Brackets
Courtesy of AMERICAN HONDA MOTOR CO., INC.

7. Remove the condenser bracket mounting bolts (A), then remove the bulkhead

(B).



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (K20Z3) - Civic (All Except Si)



































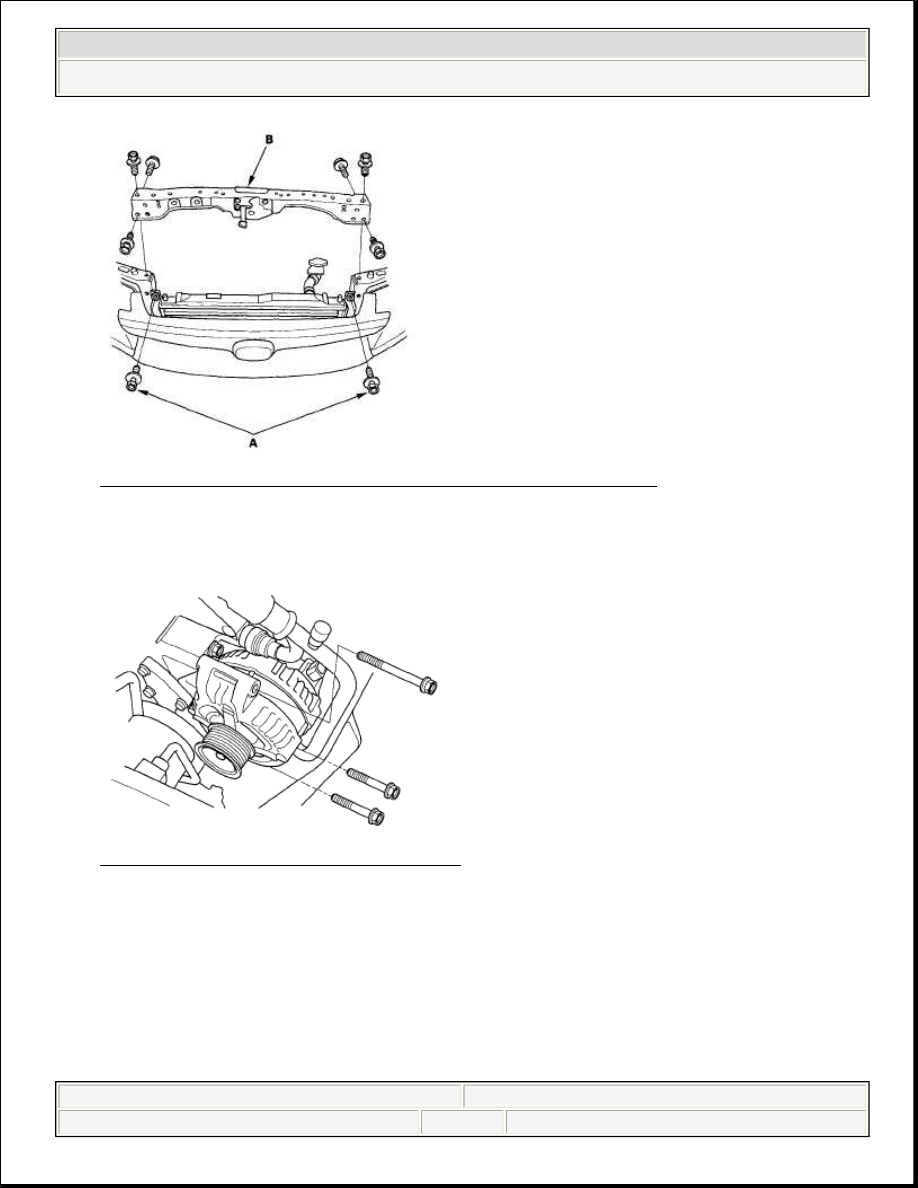

Fig. 22: Removing Condenser Bracket Mounting Bolts
Courtesy of AMERICAN HONDA MOTOR CO., INC.

8. Remove the three bolts securing the alternator.

Fig. 23: Removing Alternator Bolts
Courtesy of AMERICAN HONDA MOTOR CO., INC.

9. Disconnect the alternator connector (A), BLK wire (B) and harness clamp (C)

from the alternator, then remove the alternator.



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (K20Z3) - Civic (All Except Si)



































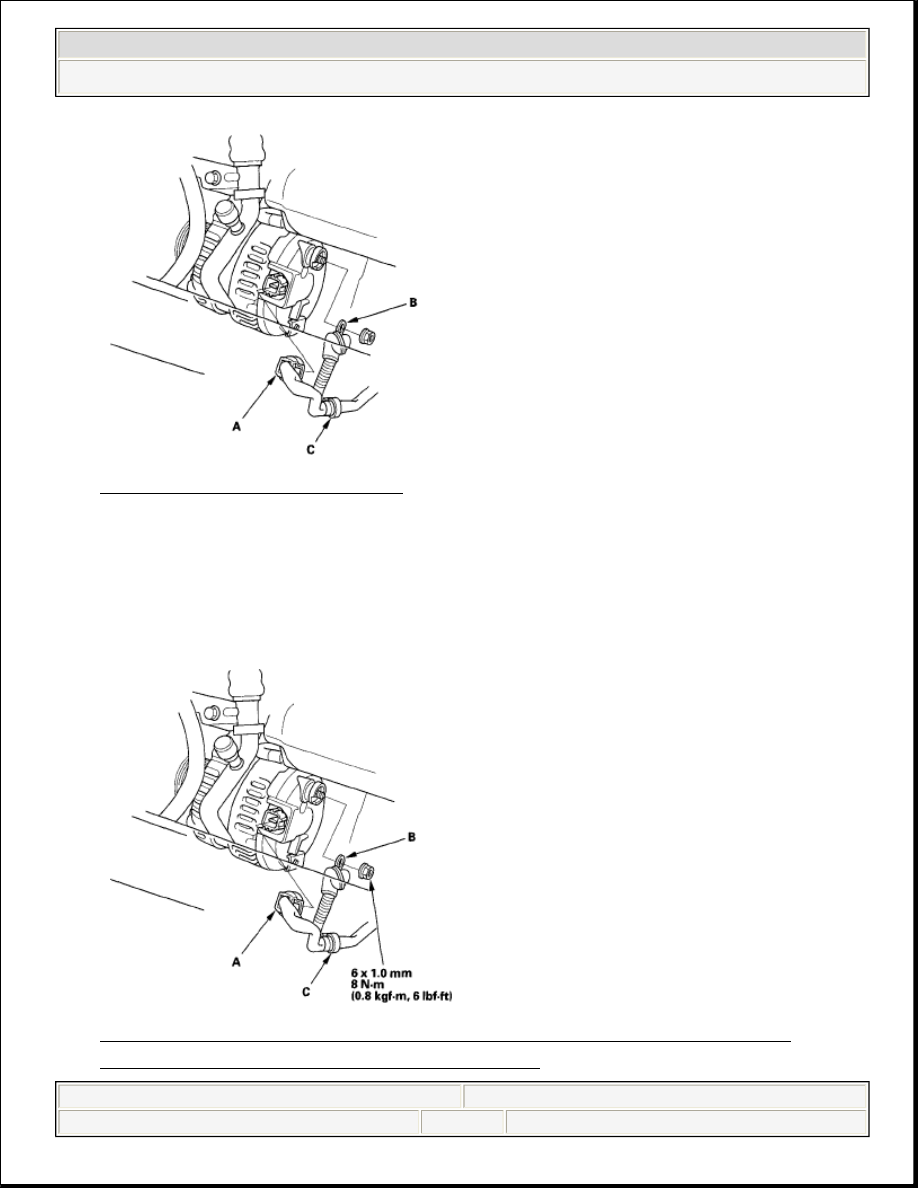

Fig. 24: Removing Alternator
Courtesy of AMERICAN HONDA MOTOR CO., INC.

INSTALLATION

1. Connect the alternator connector (A), BLK wire (B) and harness clamp (C) to

the alternator.

Fig. 25: Connecting Alternator Connector, BLK Wire And Harness
Clamp To Alternator (With Specifications)



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (K20Z3) - Civic (All Except Si)



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Tighten the three bolts securing the alternator.

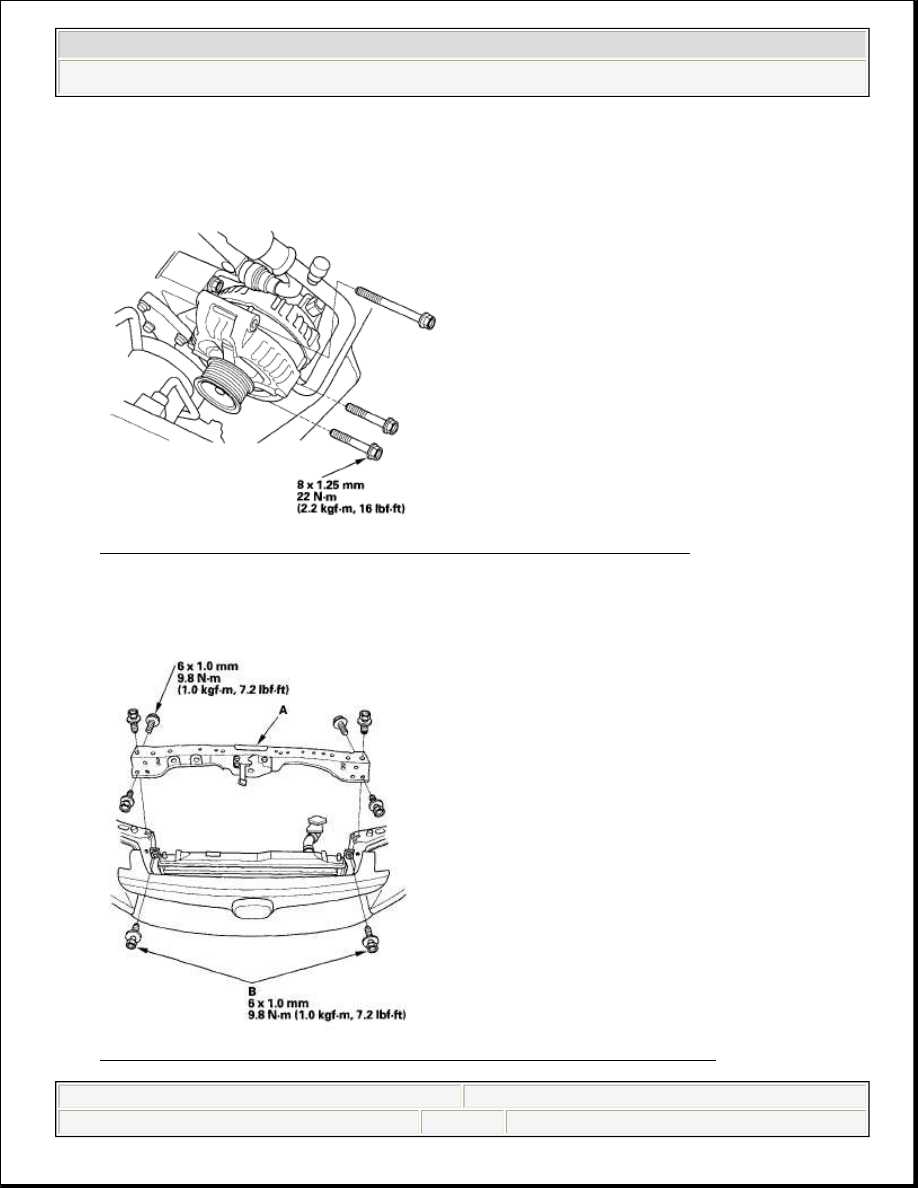

Fig. 26: Tightening Alternator Bolts (With Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Install the bulkhead (A), then install the condenser bracket mounting bolts (B).

Fig. 27: Installing Condenser Bracket Mounting Bolts (With



2008 Honda Civic GX

2006-08 ELECTRICAL Charging System (K20Z3) - Civic (All Except Si)
