15. Press the brake pedal.

Are the brake lights ON?

YES -Go to step 16.

NO -Repair faulty brake light circuit.

16. Turn the ignition switch to LOCK (0).
17. Jump the SCS line with the HDS.
18. Disconnect PCM connector A (44P).
19. Measure the voltage between PCM connector terminal A40 and body ground

while pressing the brake pedal and when the brake pedal is released.

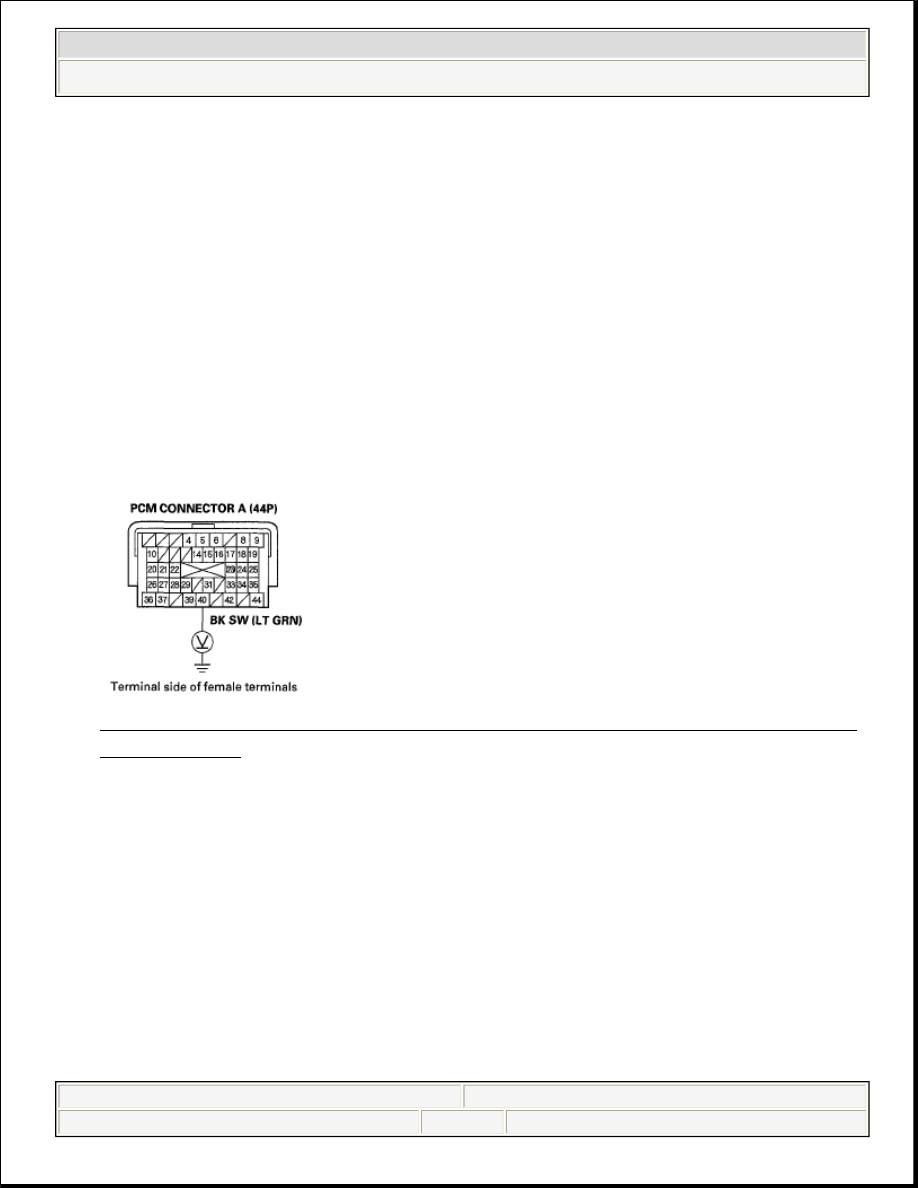

Fig. 338: Measuring Voltage Between PCM Connector Terminal A40 And
Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there battery voltage while the brake pedal is pressed, and no voltage when
the pedal is released?

YES -Go to step 21.

NO -Go to step 20.

20. Check for continuity between PCM connector terminal A40 and brake pedal

position switch 4P connector terminal No. 2.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































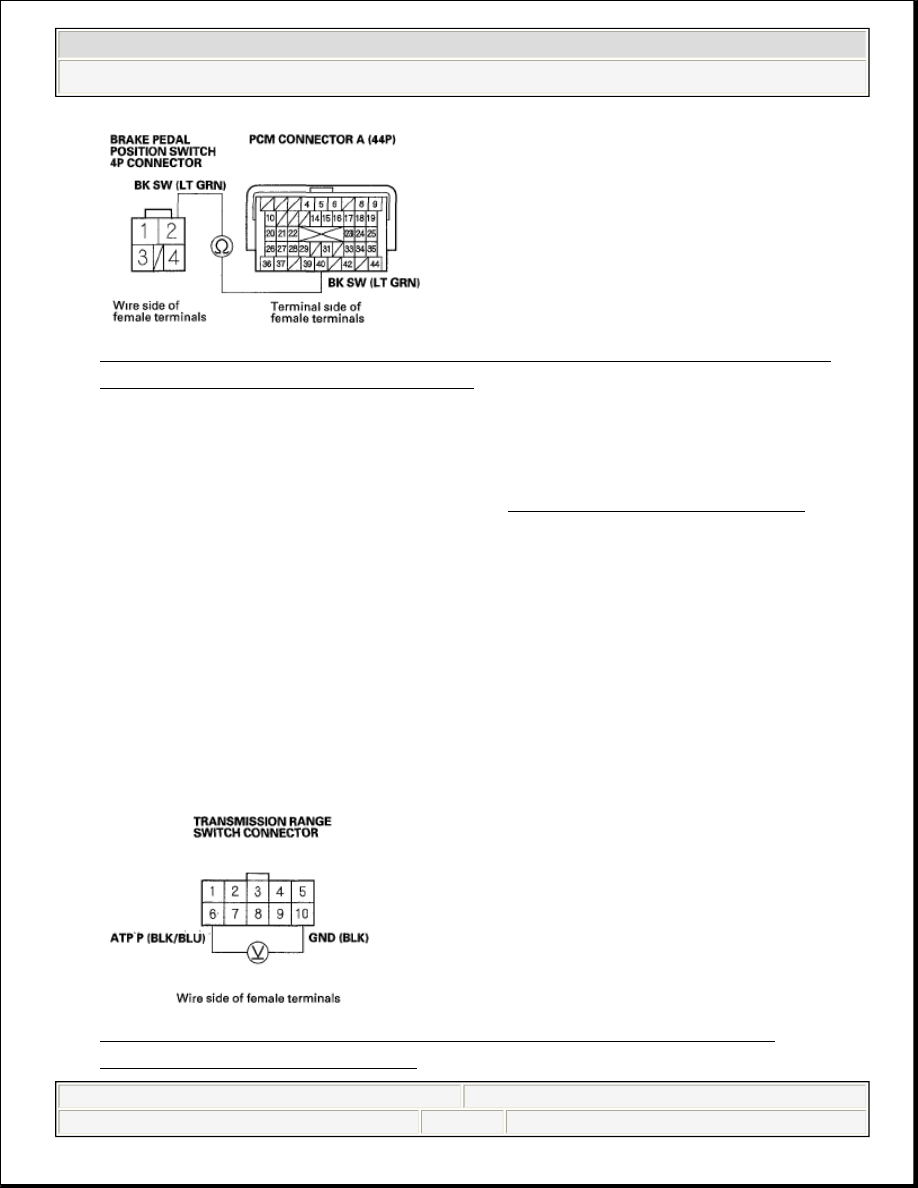

Fig. 339: Checking Continuity Between PCM Terminal A40 And Brake
Pedal Position Switch 4P Terminal 2
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Substitute a known-good PCM (see SUBSTITUTING THE PCM ) and
recheck.

NO -Repair open in the wire between PCM connector terminal A40 and the
brake pedal position switch.

21. Connect PCM connector A (44P).
22. Disconnect the transmission range switch connector.
23. Turn the ignition switch to ON (II).
24. Measure the voltage between transmission range switch connector terminals

No. 6 and No. 10.

Fig. 340: Measuring Voltage Between Transmission Range Switch
Connector Terminals 6 And 10



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there about 5 V?

YES -Go to step 30.

NO -Go to step 25.

25. Turn the ignition switch to LOCK (0).
26. Disconnect PCM connector B (44P).
27. Check for continuity between PCM connector : terminal B13 and body ground.

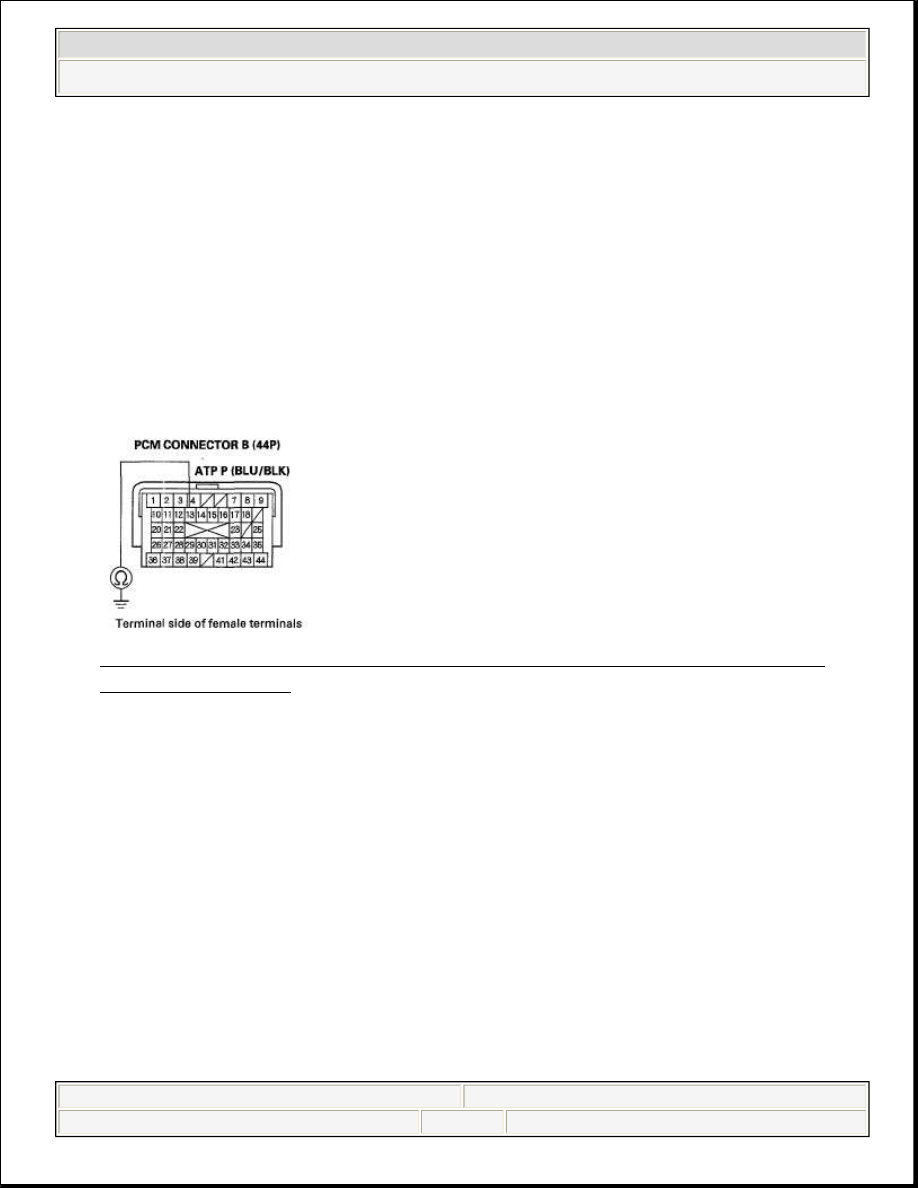

Fig. 341: Checking Continuity Between PCM Connector Terminal B13
And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Repair short to body ground in the wire between PCM connector
terminal B13 and the transmission range switch.

NO -Go to step 28.

28. Check for continuity between PCM connector terminal B13 and transmission

range switch connector terminal No. 6.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































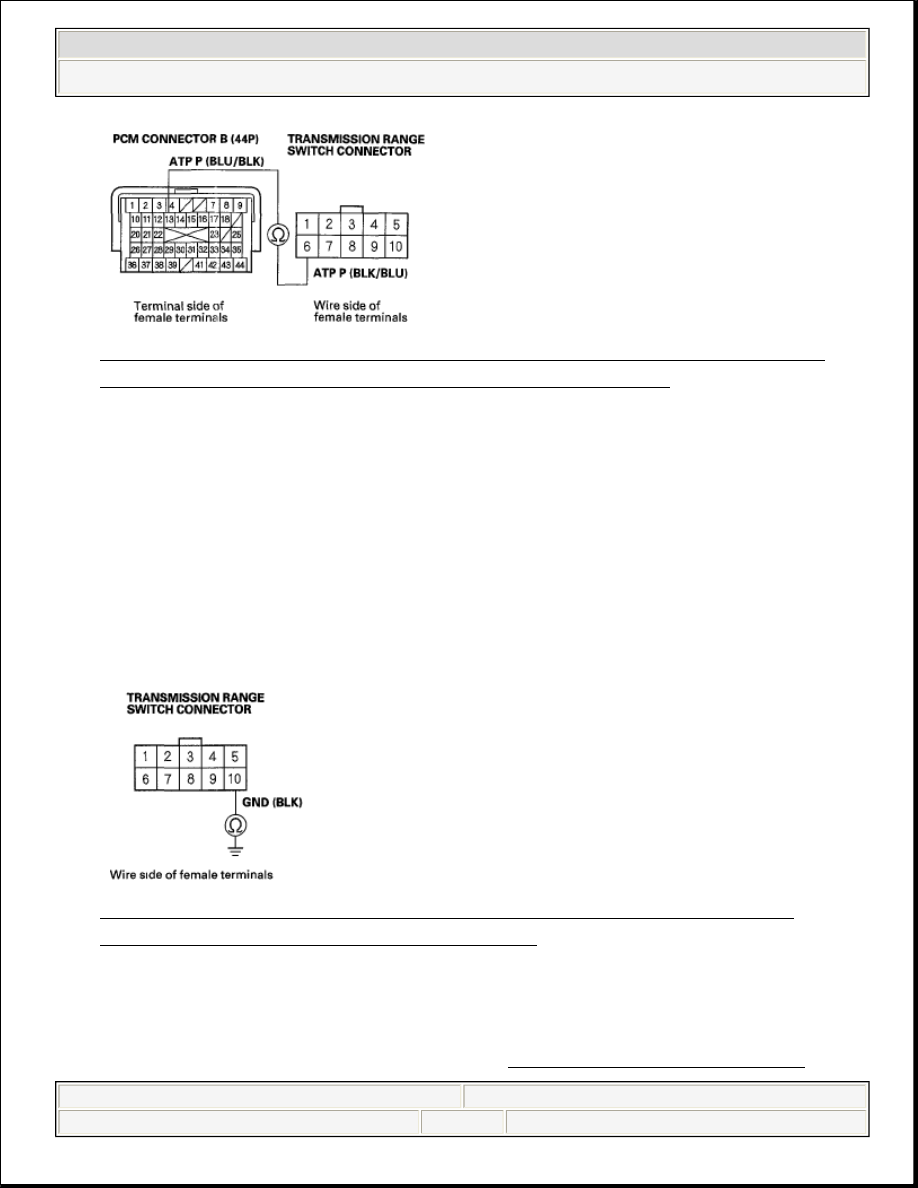

Fig. 342: Checking Continuity Between PCM Connector Terminal B13
And Transmission Range Switch Connector Terminal 6
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 29.

NO -Repair open in the wire between PCM connector terminal B13 and the
transmission range switch.

29. Check for continuity between transmission range switch connector terminal

No. 10 and body ground.

Fig. 343: Checking Continuity Between Transmission Range Switch
Connector Terminal 10 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Substitute a known-good PCM (see SUBSTITUTING THE PCM ) and
