Honda Civic. Manual - part 1102

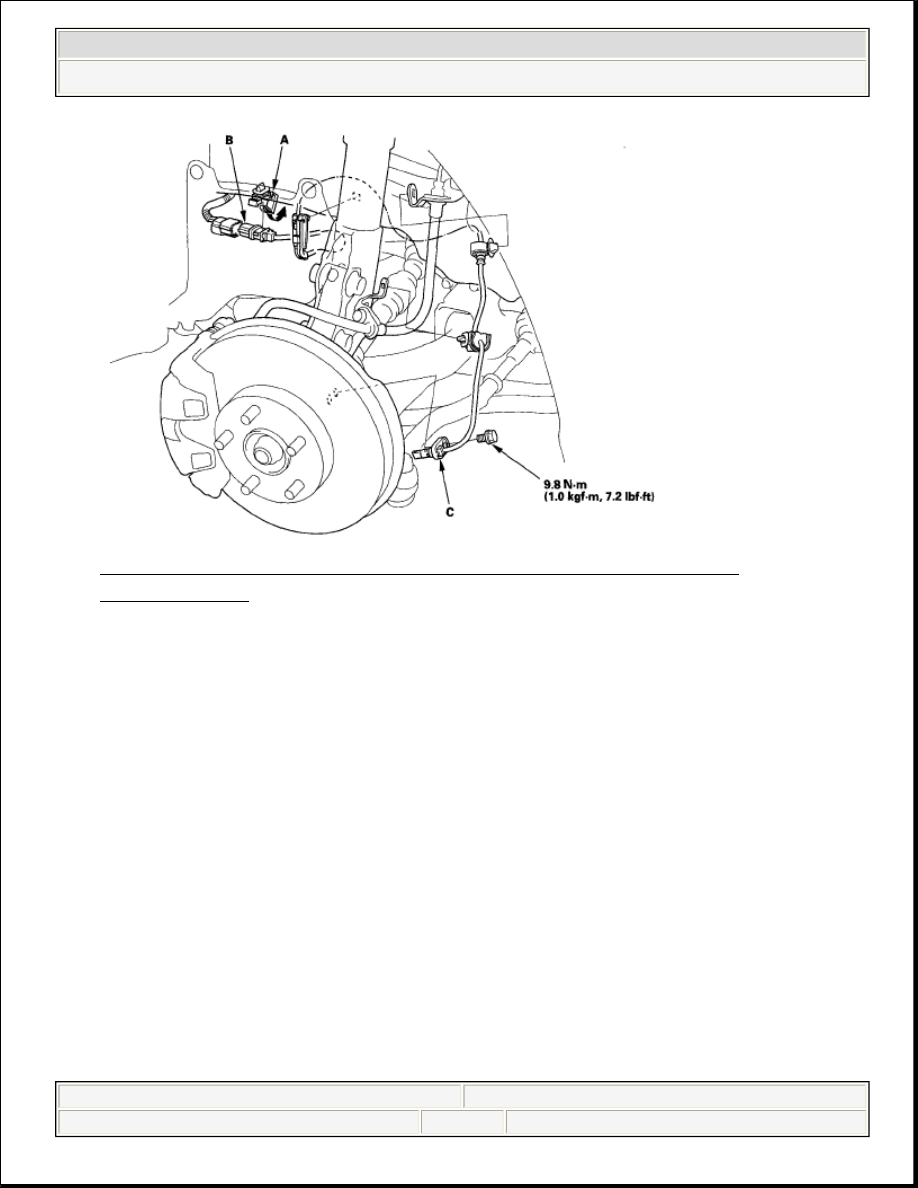

Fig. 71: Identifying Wheel Speed Sensor (Front) (With Torque
Specifications)

2. Remove the clips, the bolt, and the wheel speed sensor (C).
3. Install the wheel speed sensor in the reverse order of removal, and note these

items:

Install the sensor carefully to avoid twisting the wires.

If the wheel speed sensor comes in contact with the wheel bearing, it is
faulty.

4. Start the engine, and check that the ABS and the VSA indicators go off.
5. Test-drive the vehicle, and check that the ABS and the VSA indicators do not

come on.

REAR

1. Release the clamp (A), then disconnect the wheel speed sensor connector (B).



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)

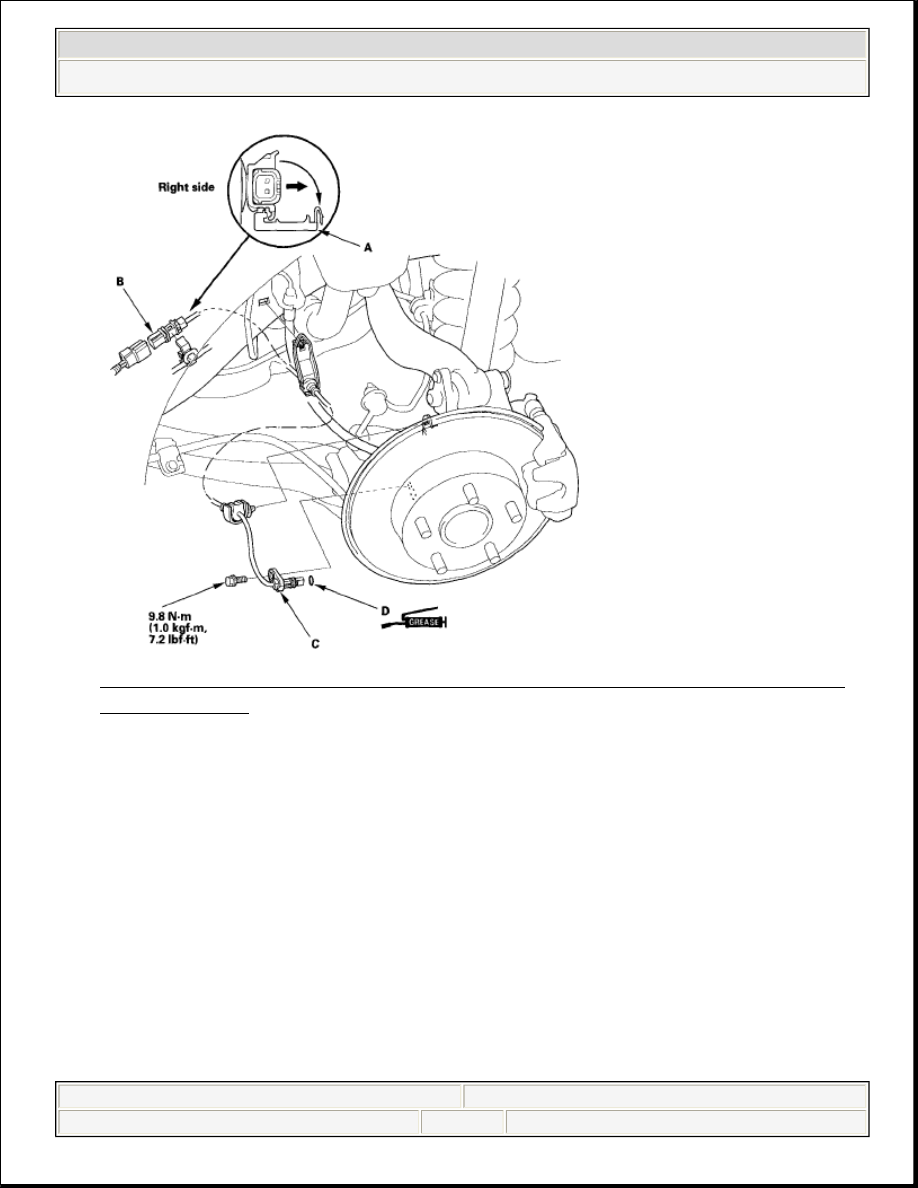

Fig. 72: Identifying Wheel Speed Sensor Connector (Rear) (With Torque
Specifications)

2. Remove the clips, the bolt, and the wheel speed sensor (C).
3. Install the wheel speed sensor in the reverse order of removal, and note these

items:

Apply multipurpose grease to the O-ring (D).

Install the sensor carefully to avoid twisting the wires.

If the wheel speed sensor comes in contact with the hub bearing unit, it is
faulty.

4. Start the engine, and check that the ABS and the VSA indicators go off.
5. Test-drive the vehicle, and check that the ABS and the VSA indicators do not

come on.



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































2006-08 ACCESSORIES & EQUIPMENT

Wipers/Washers - Civic (All Except Hybrid)

COMPONENT LOCATION INDEX

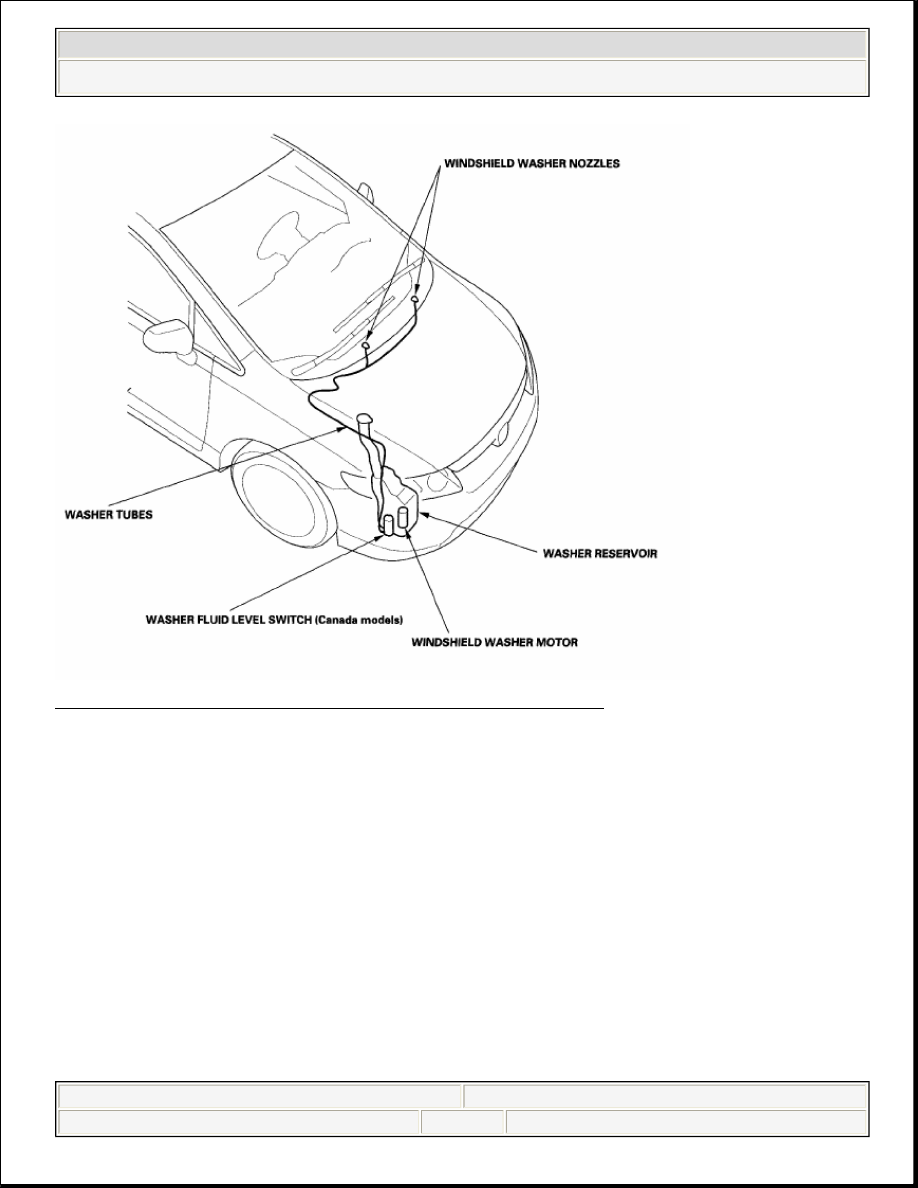

Fig. 1: Locating Wipers/Washers Components (1 Of 2)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Wipers/Washers - Civic (All Except Hybrid)





2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Wipers/Washers - Civic (All Except Hybrid)

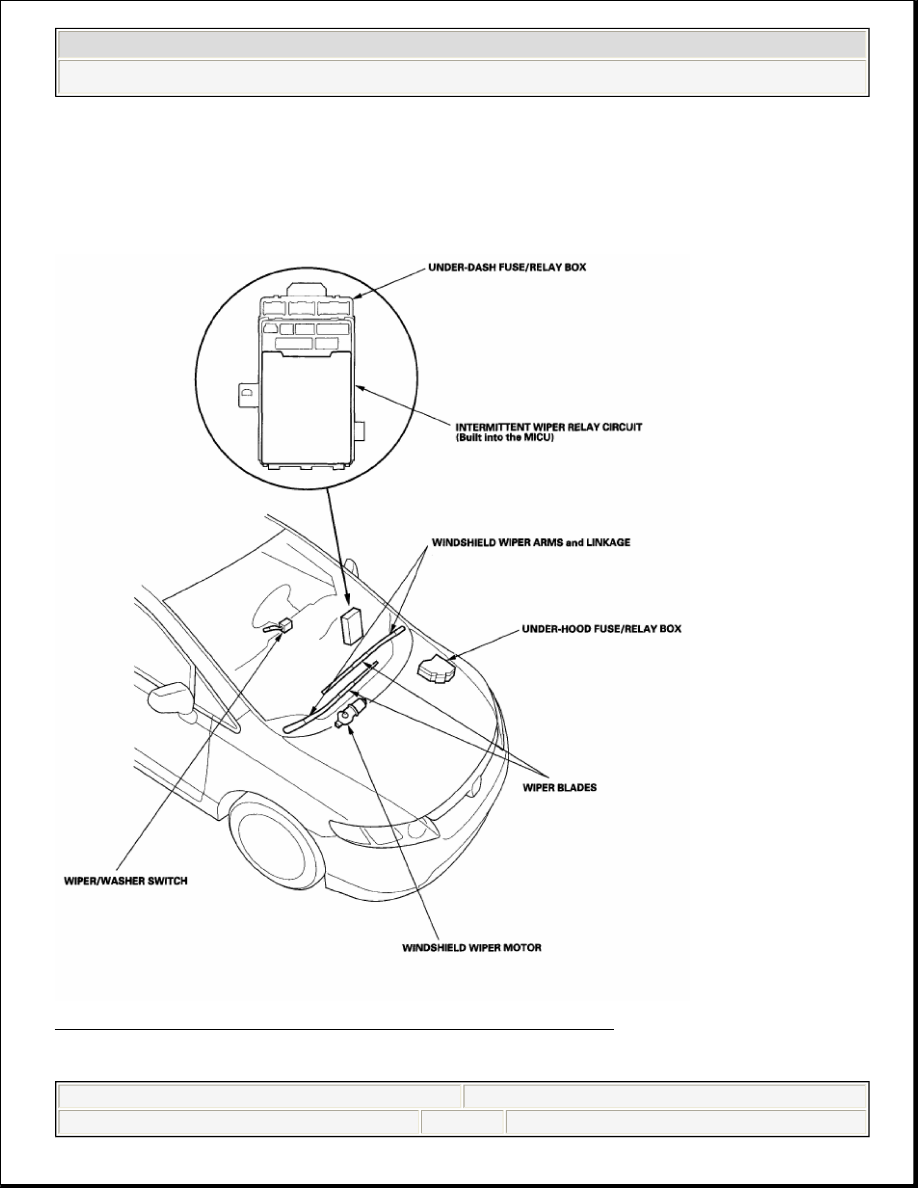

Fig. 2: Locating Wipers/Washer Components (2 Of 2)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

CIRCUIT DIAGRAM



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Wipers/Washers - Civic (All Except Hybrid)
