Fig. 66: Identifying DLC

3. Turn the ignition switch ON (II).
4. Make sure the HDS communicates with the vehicle and the VSA modulator-

control unit. If it doesn't troubleshoot the DLC circuit (see DLC CIRCUIT
TROUBLESHOOTING ).

5. Select VSA ADJUSTMENT with the HDS, and follow the screen prompts.

6. Turn the ignition switch to LOCK (0).

VSA OFF SWITCH TEST

1. Remove the driver's dashboard lower cover (see DRIVER's DASHBOARD

LOWER COVER REMOVAL/INSTALLATION ).

2. Push out the VSA OFF switch (A) from the back of the instrument panel.

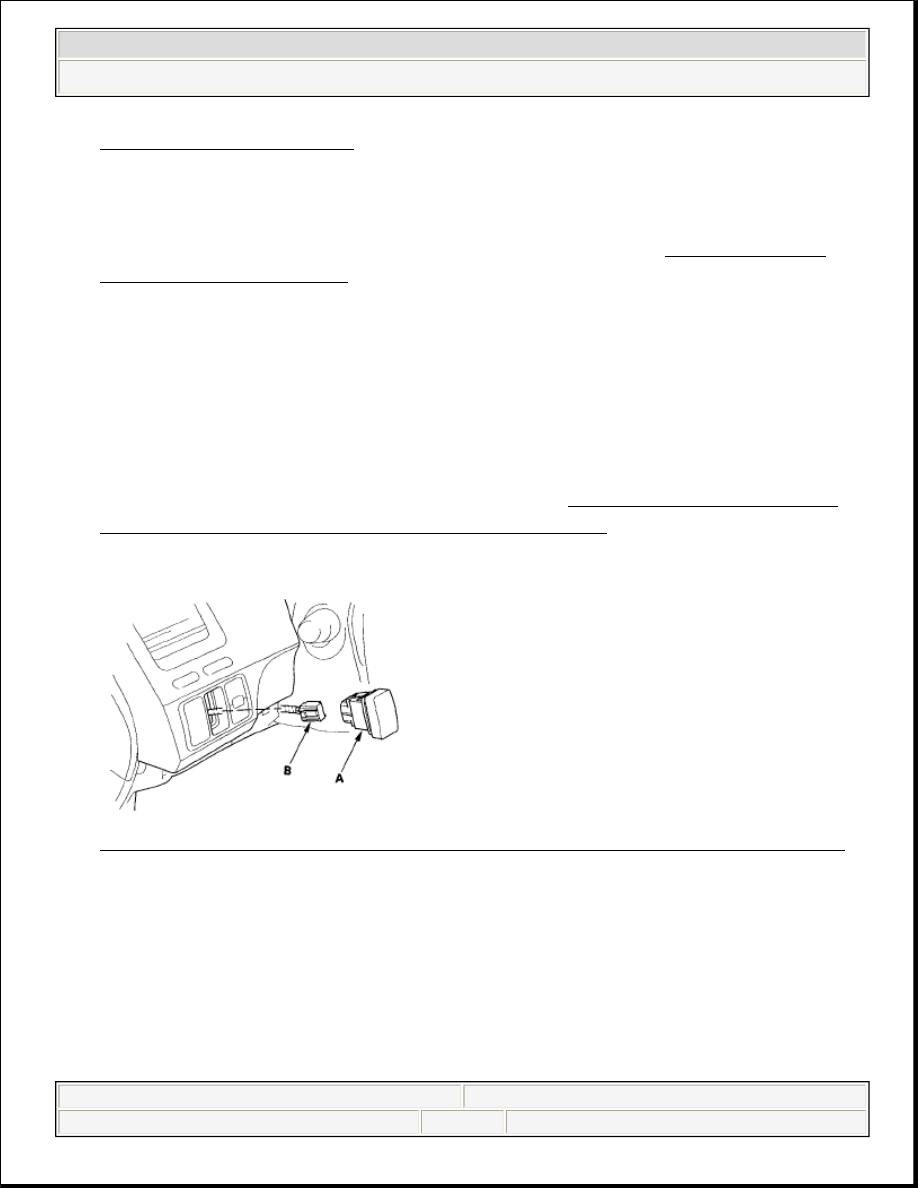

Fig. 67: Identifying VSA Off Switch (A) From Back Of Instrument Panel

3. Disconnect the VSA OFF switch 5P connector (B).
4. Check for continuity between VSA OFF switch 5P connector terminals No. 1

and No. 2. There should be continuity when the switch is pressed, and no
continuity when the switch is released.

NOTE:

See the HDS Help menu for specific instructions.



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)

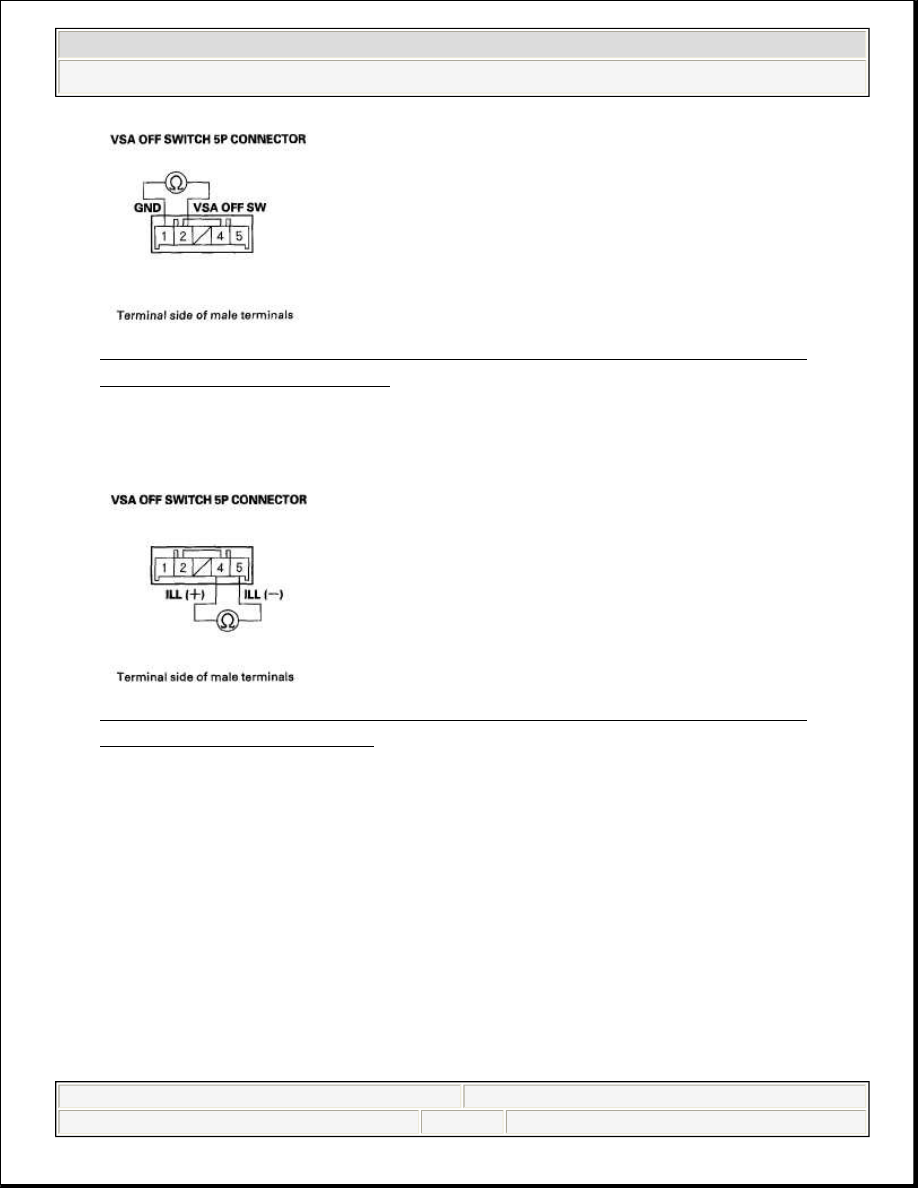

Fig. 68: Checking Continuity Between VSA Off Switch 5P Connector
Terminals No. 1 And Switch

5. Check for continuity between VSA OFF switch 5P connector terminals No. 4

and No. 5. There should be continuity at all times.

Fig. 69: Checking Continuity Between VSA Off Switch 5P Connector
Terminals No. 4 And No. 5

VSA MODULATOR-CONTROL UNIT REMOVAL AND INSTALLATION

NOTE:

Do not spill brake fluid on the vehicle; it may damage
the paint; if brake fluid gets on the paint, wash it off
immediately with water.

Be careful not to damage or deform the brake lines
during removal and installation.

To prevent the brake fluid from flowing, plug and cover
the hose ends and joints with a shop towel or
equivalent material.



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































Removal

1. Disconnect the VSA modulator-control unit 37P connector (A) by pushing the

lock (B) and pulling down the lever (C); the connector disconnects it self.

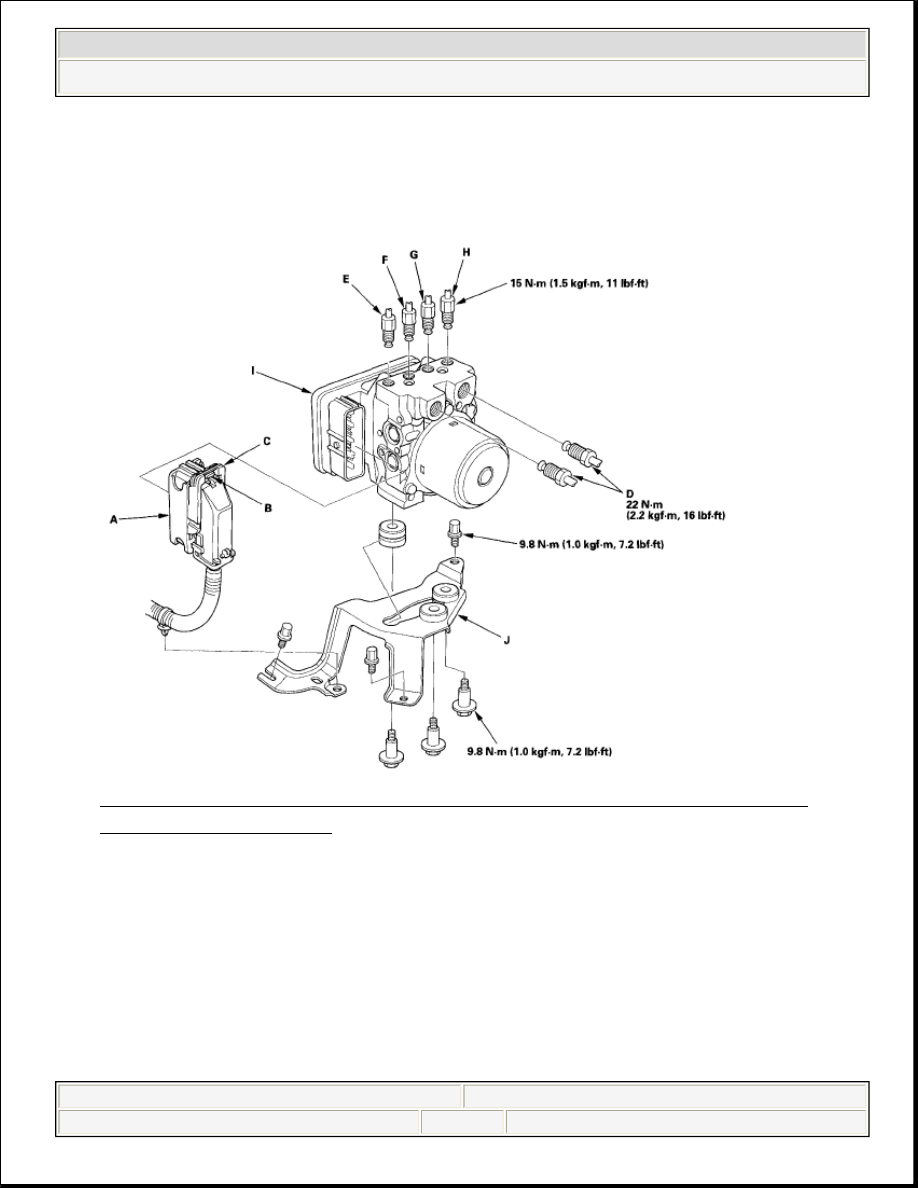

Fig. 70: Identifying VSA Modulator-Control Unit Components (With
Torque Specifications)

2. Disconnect the six brake lines from the VSA modulator-control unit.

3. Remove the VSA modulator-control unit (I) with the bracket (J) from the body.
4. Remove the VSA modulator-control unit from the bracket.

NOTE:

Brake lines are connected to the master cylinder (D)
and to the right-front (E), the left-rear (F), the right-rear
(G), and the left-front (H) brake systems.



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































Installation

1. Install the VSA modulator-control unit on the bracket.
2. Install the bracket with the VSA modulator-control unit to body.
3. Reconnect the six brake lines, then tighten the flare nuts to the specified torque.
4. Align the connecting surface of the VSA modulator-control unit 37P connector

to the VSA modulator-control unit.

5. Pull up the lever of the VSA modulator-control unit 37P connector, then

confirm the connector is fully seated.

6. Bleed the brake system (see BRAKE SYSTEM BLEEDING ).
7. Perform VSA sensor neutral position memorization (see VSA SENSOR

NEUTRAL POSITION MEMORIZATION ).

8. Start the engine, and check that the ABS and the VSA indicators go off.
9. Test-drive the vehicle, and check that the ABS, and the VSA indicators do not

come on.

WHEEL SPEED SENSOR REPLACEMENT

FRONT

1. Release the clamp (A), then disconnect the wheel speed sensor connector (B).

NOTE:

If the brake pedal is spongy, there may be air trapped in
the modulator and then induced into the normal brake
system during modulation. Bleed the brake system
again (see BRAKE SYSTEM BLEEDING ).



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)
