353

Техническое обслуживание автомобиля

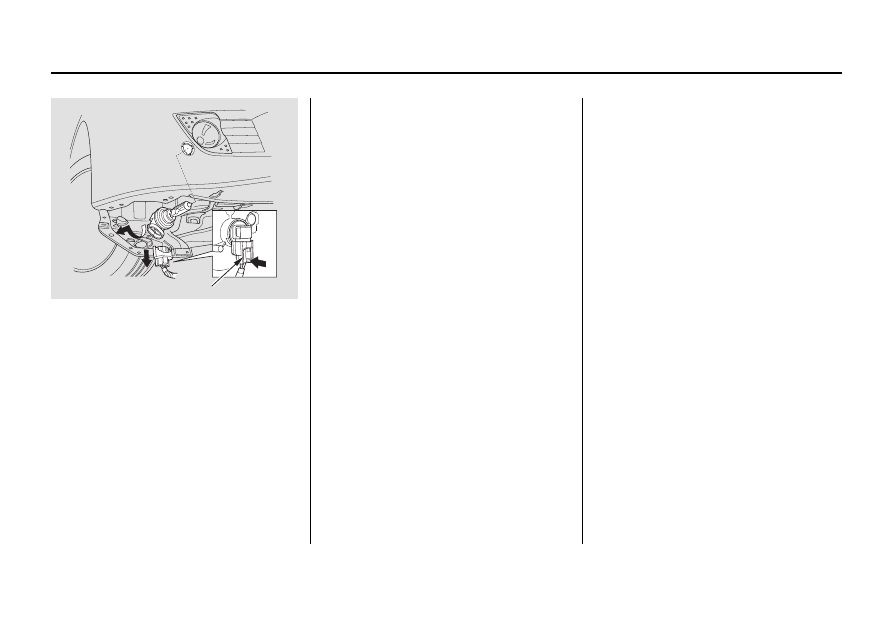

3.   Отсоедините штекерную колодку

от лампы. Для этого возьмитесь за
штекерную колодку и сжав ее для
разблокировки защелки, снимите колодку
с контактных пластин лампы.

4.   Снимите лампу, повернув ее на четверть

оборота против часовой стрелки.

5.   Вставьте в отверстие новую лампу и

поверните ее на четверть оборота по
часовой стрелке для фиксации.

6.  Наденьте штекерную колодку на

контактные пластины новой лампы.
Убедитесь что она надета до упора.

7.   Включите передние противотуманные

фонари для проверки исправности новой
лампы.

8.   Установите на место нижнюю крышку.

Убедитесь в правильности ее совмещения
с краем бампера.

9.   Установите на место пистоны крепления

и нажмите на их центр для фиксации.

Приборы освещения и сигнализации

ЯЗЫЧОК ФИКСАТОРА

354

Техническое обслуживание автомобиля

Приборы освещения и сигнализации

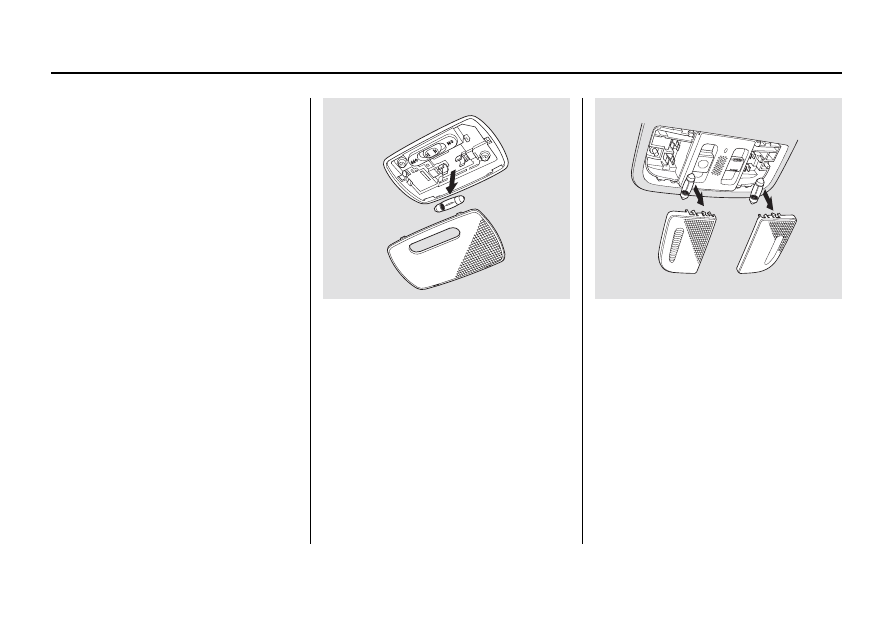

Замена ламп в плафонах освещения салона

Плафоны освещения салона, плафон под-
светки двери и плафон подсветки убираю-
щегося зеркала разбираются одним и тем
же способом, но в них используются разные
типы ламп.

1.  Снимите плафон. Для этого просуньте

пилку для ногтей или небольшую
отвертку с плоским жалом под кромку
плафона и аккуратно надавите на них,
как на рычаг. Не пытайтесь нажимать на
кромку крепления плафона.

Плафон освещения салона:
Нажимайте на передний край плафона с
обеих сторон.

Плафон местного освещения:
Нажимайте на внутренний край плафонов.

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА

ПЛАФОН МЕСТНОГО ОСВЕЩЕНИЯ

355

Техническое обслуживание автомобиля

Для некоторых вариантов исполнения
автомобиля

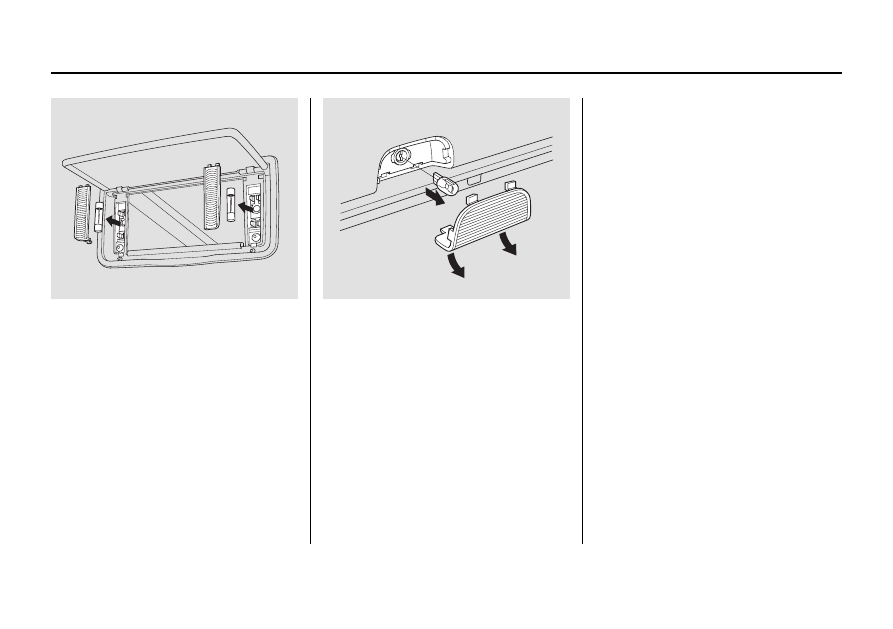

Плафон подсветки убирающегося зеркала:
нажимайте на нижний край плафонов.

Плафон подсветки двери:
Нажимайте на нижний край плафона.

2.   Выньте перегоревшую лампу из

металлических лапок держателя.

3.   Вставьте в лапки держателя новую лампу.

Установите плафон на место и нажмите
на него до щелчка фиксатора.

Приборы освещения и сигнализации

ПОДСВЕТКА УБИРАЮЩЕГОСЯ ЗЕРКАЛА

ПЛАФОН ПОДСВЕТКИ ДВЕРИ:

356

Техническое обслуживание автомобиля

Приборы освещения и сигнализации

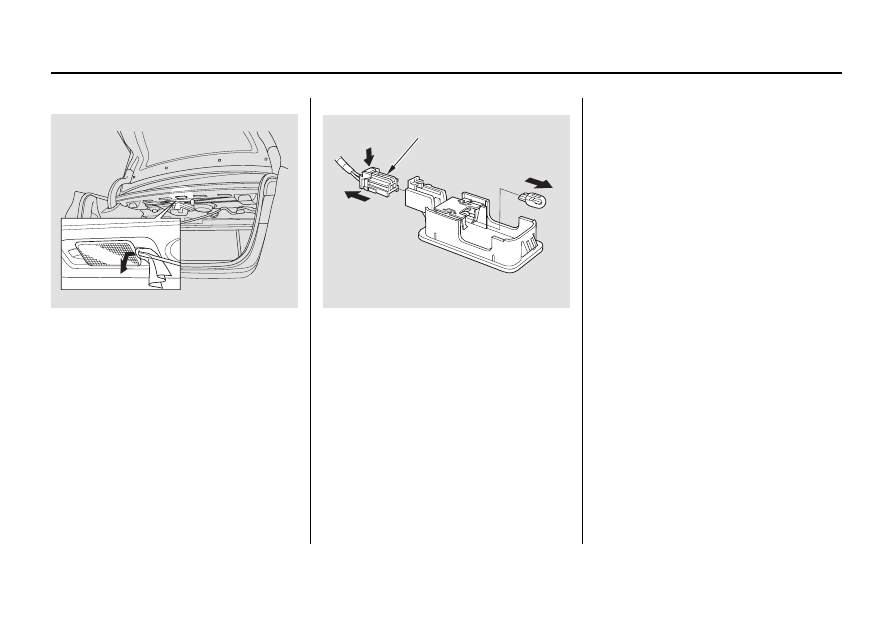

Замена лампы освещения багажника

1.   Откройте багажник. Наложите кусочек

ткани на правый край плафона
освещения багажника. Снимите фонарь
в сборе, аккуратно нажимая под правую
кромку плафона пилкой для ногтей или
небольшой отверткой с плоским жалом.

2.  Отсоедините электроразъем лампы.

3.   Выньте лампу из держателя, не

поворачивая ее. Вставьте новую лампу в
держатель до упора.

4.   Подсоедините электроразъем и

установите фонарь в сборе на место.

ЭЛЕКТРОРАЗЪЕМ
