72

Климатическая система

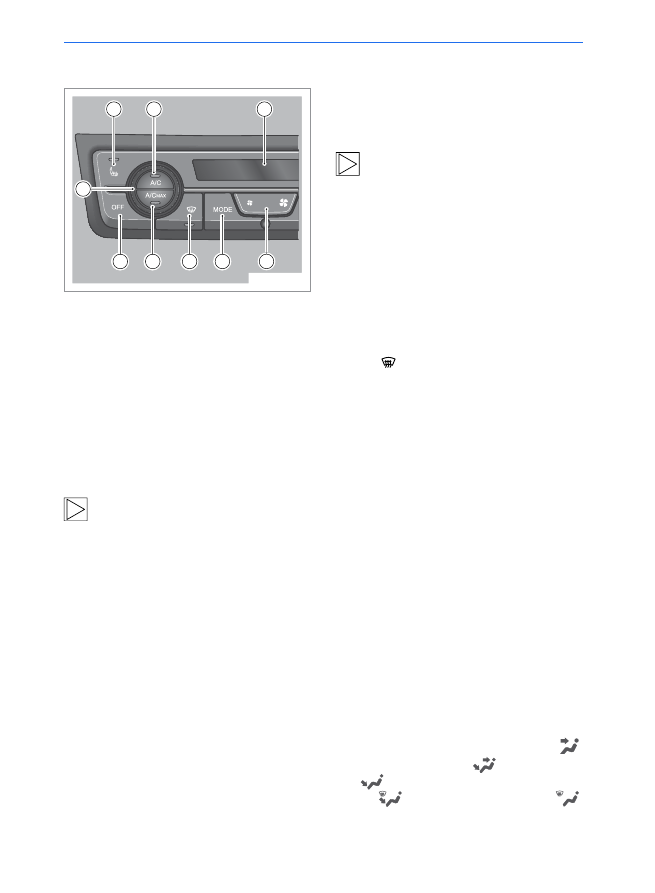

Описание органов управления

системы

1

2

3

66

67

68

69

10

15

X7-0228

1. Кнопка обогрева левого сиденья

Кнопка обогрева левого сиденья управляет

функцией обогрева соответствующего си-

денья. При нажатии кнопки обогрева сиде-

нья включается функция обогрева сиденья

и загорается соответствующий индикатор,

который гаснет при выключении функции

обогрева.

2. Кнопка A/C (кондиционер)

Кнопка A/C:  при  нажатии  данной  кнопки

загорится индикатор и включается конди-

ционер.  При  повторном  нажатии  кнопки

контрольная лампа погаснет и кондиционер

выключится.

1

  Если  эффективность  охлаждения

воздуха  снижена,  проверьте  состояние

конденсера (установлен перед радиатором

системы  охлаждения)  и  очистите  его  от

грязи и частиц насекомых. Обратитесь в

авторизованный сервисный центр Geely.

При наличии препятствий в районе перед-

ней части капота поток воздуха, поступаю-

щий к конденсеру, может уменьшиться. Это

снизит эффективность работы кондиционе-

ра.◄

3. Дисплей

Отображает значение температуры в левой

и правой зоне, скорость вентилятора, каче-

ство воздуха в салоне (по данным датчика

очистителя воздуха), сообщения о режиме

работы климатической системы и пр.

6. Кнопка OFF (выкл.)

Нажмите  кнопку  OFF  для  выключения

климатической  системы.  Если  включен

очиститель воздуха, в выключенном режи-

ме ЖК-дисплей будет отображать текущий

режим распределения воздуха и текущее

качество воздуха.

1

 Кондиционер не будет включен при по-

вторном нажатии кнопки OFF, если он вы-

ключен. Он включится только тогда, когда

будет нажата кнопка A/C и при условии, что

текущий режим является состоянием, при

котором был до этого выключен кондицио-

нер.◄

7. Кнопка A/C MAX (макс. охлаждение)

Кнопка A/C MAX: при нажатии кнопки A/C

MAX загорится индикатор в кнопке и систе-

ма кондиционирования воздуха будет рабо-

тать в режиме максимального охлаждения.

8. Кнопка обдува/обогрева ветрового

стекла

1

/

При нажатии данной кнопки вентилятор на-

чинает подавать воздух к ветровому стеклу

и стеклам передних дверей для удаления

запотевания или льда. Для ускорения про-

цесса обогрева ветрового стекла удалите с

него весь снег или лед.

После выключения режима обдува/обогре-

ва восстанавливаются скорость вентилято-

ра и режим подачи воздуха, ранее настро-

енные пользователем.

При нажатии кнопки AUTO в режиме обду-

ва/обогрева ветрового стекла климатиче-

ская система перейдет в состояние AUTO,

температура  будет  поддерживаться  на

текущем уровне и будет гореть индикатор

AUTO.

При нажатии кнопки A/C MAX в режиме об-

дува/обогрева ветрового стекла климатиче-

ская система перейдет в режим максималь-

ного охлаждения.

9. Кнопка MODE

(режим распределения воздуха)

В  режиме  ручного  управления  нажмите

несколько раз кнопку MODE для переклю-

чения следующих режимов распределения
воздушных  потоков:  подача  к  лицу

1

/

,

  подача  к  лицу/ногам

1

/

,  подача  к  но-

гам

1

/

, подача к ногам/обдув ветрового

стекла

1

/

 и обдув ветрового стекла

1

/

.

Воздух будет поступать через соответству-

ющие дефлекторы вентиляции.

73

Климатическая система

1

2

3

4

5

6

7

8

10. Скорость вентилятора

Скорость  вентилятора  увеличивается/

уменьшается  кнопкой/ручкой

1

2

3

4

7

8

左座椅加热按键

A

显示屏

 O



  (кнопка

для системы двухзонного климат-контроля,

а  ручка  для  системы  однозонного  кли-

мат-контроля).

Кнопка увеличения/уменьшения скорости

вентилятора: используется для ручной на-

стройки расхода воздуха через кондицио-

нер.

Когда скорость вентилятора максимальная

(уровень 7), при повторном нажатии кноп-

ки (правая сторона) объем поступающего

воздуха больше увеличиваться не будет.

При нажатии кнопки уменьшения скорости

вентилятора (левая сторона) объем посту-

пающего воздуха уменьшается. Когда ско-

рость вентилятора минимальная (уровень

I), при повторном нажатии кнопки объем по-

ступающего воздуха больше уменьшаться

не будет. При нажатии кнопки регулировки

скорости вентилятора индикатор AUTO по-

гаснет.

15. Ручка регулировки температуры для

левой зоны

Регулирование  температуры  со  стороны

водителя: поверните ручку 15 регулировки

температуры для левой зоны. При повороте

ручки против часовой стрелки температу-

ра уменьшается, при повороте по часовой

стрелке — увеличивается. При повороте руч-

ки регулирования температуры на одно деле-

ние шкалы температура будет изменяться с

шагом 1 °С. Диапазон регулирования состав-

ляет от 18 °С до 31 °С.

1

 Когда заданная температура увеличива-

ется до 31 °С, то при дальнейшем вращении

ручки по часовой стрелке вместо значения

температуры будет отображаться «HI» (высо-

кая). Когда заданная температура уменьша-

ется до 18 °С, то при дальнейшем вращении

ручки против часовой стрелки вместо значе-

ния температуры будет отображаться «LO»

(низкая).◄



5

4

11

12

13

14

16

X7-0229

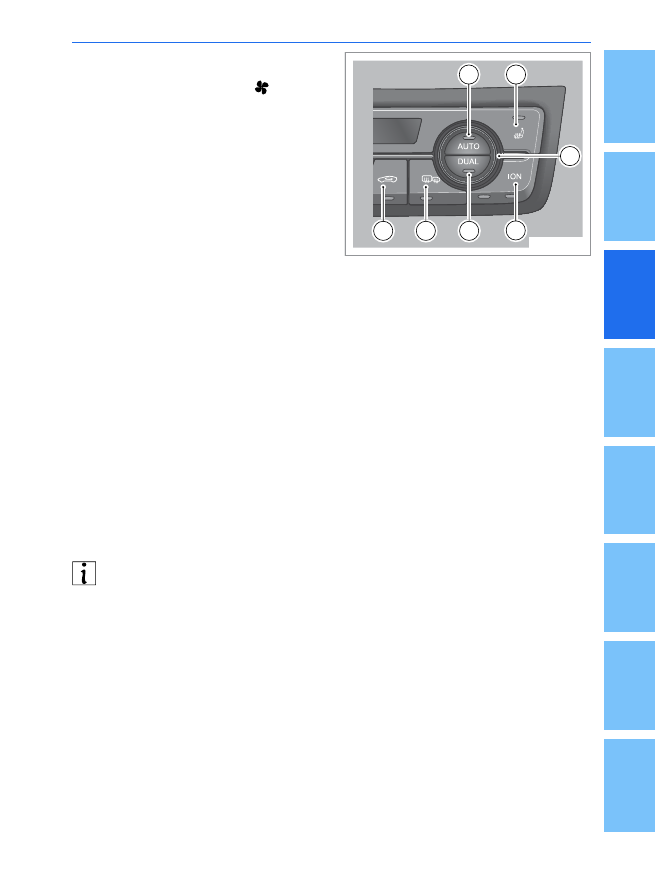

4. Кнопка AUTO (автоматический режим

работы системы)

Когда климатическая система находится в

режиме ручного управления, то при нажатии

кнопки AUTO контроллер перейдет в режим

автоматической работы и загорится индика-

тор. В этом состоянии скорость вентилятора,

режимы обдува и забора воздуха будут регу-

лироваться автоматически с целью обеспе-

чения комфортных условий для находящих-

ся в салоне людей.

Если в автоматическом режиме будет нажата

какая-либо кнопка для изменения скорости

вентилятора, режима распределения возду-

ха, режима внутренней/внешней циркуляции,

индикатор AUTO погаснет. При нажатии кноп-

ки выполняется соответствующая регулиров-

ка, но возможность регулировки других режи-

мов сохраняется. То есть панель управления

находится в полуавтоматическом режиме.

5. Кнопка обогрева правого сиденья

Кнопка обогрева правого сиденья управляет

функцией обогрева соответствующего сиде-

нья. При нажатии кнопки обогрева сиденья

включается  функция  обогрева  сиденья  и

загорается соответствующий индикатор, ко-

торый гаснет при выключении функции обо-

грева.

11. Кнопка внешней/внутренней цирку-

ляции воздуха

Кнопка позволяет быстро переключать режи-

мы внутренней циркуляции и внешней цирку-

ляции воздуха.

В  режиме  внутренней  циркуляции  горит

индикатор и внутри салона автомобиля осу-

ществляется рециркуляция воздуха. Это по-

зволяет быстро охладить воздух или предот-

вратить проникновение в салон неприятных

запахов снаружи автомобиля. Для обеспе-

74

Климатическая система

чения воздухообмена при активном режиме

рециркуляции система автоматически пере-

ключится на подачу наружного воздуха через

20 минут, а через 40 секунд автоматически

вернется обратно в режим рециркуляции,

после чего циклическое переключение будет

осуществляться с указанной периодично-

стью.

12. Кнопка обогрева заднего стекла и

наружных зеркал заднего вида

Когда двигатель запущен, нажмите кнопку

  обогрева  заднего  стекла  и  наружных

зеркал заднего вида, чтобы включить или

выключить функцию удаления запотевания/

льда с заднего стекла и наружных зеркал

заднего вида. При включении функции обо-

грева  заднего  стекла  и  наружных  зеркал

заднего вида загорится индикатор. При по-

вторном нажатии кнопки функция обогрева

заднего стекла и наружных зеркал заднего

вида будет выключена. В зависимости от

комплектации предусматривается функция

автоматического отключения обогрева за-

днего  стекла  и  наружных  зеркал  заднего

вида приблизительно через 12 минут.

1

 Не пытайтесь удалить иней или какое-

либо  загрязнение  с  внутренней  стороны

заднего стекла с помощью скребка или дру-

гих острых инструментов. Такие предметы

могут повредить нити обогрева заднего стек-

ла. На устранение повреждений, вызванных

такими действиями, условия гарантии не

распространяются. Не размещайте никакие

предметы так, чтобы они находились в кон-

такте с внутренней поверхностью стекла.◄

13. Кнопка включения двухзонного ре-

жима (DUAL)

Нажатием  кнопки  DUAL  осуществляется

переключение между двухзонным и однозон-

ным режимом работы. При включении двух-

зонного режима загорается индикатор DUAL

и с помощью ручек регулировки температуры

для левой/правой зоны можно устанавливать

температуру для левой/правой зоны. При

повторном нажатии кнопки DUAL индикатор

погаснет, будет включен однозонный режим,

а ручкой регулировки температуры для ле-

вой зоны можно регулировать температуру

одновременно для одной общей зоны. При

повороте ручки регулировки температуры

для правой зоны загорится контрольная лам-

па DUAL, а климатическая система перейдет

в двухзонный режим работы.

14. Кнопка ION (очистка воздуха)

Эта кнопка используется для управления

функциями очистителя воздуха. При нажатии

кнопки ION контроллер включает/выключает

очиститель воздуха. При первом нажатии

кнопки очиститель воздуха переключается в

тихий режим. При нажатии кнопки во второй

раз очиститель воздуха переходит в авто-

матический режим работы. При третьем на-

жатии кнопки очиститель воздуха переходит

в ручной режим работы, в котором интен-

сивность очистки является максимальной.

При четвертом нажатии кнопки очиститель

воздуха выключается. Переключение между

режимами осуществляется циклически.

16. Ручка регулировки температуры для

правой зоны

Регулировка температуры для стороны пе-

реднего пассажира: при повороте ручки 16

регулировки температуры для правой зоны

кондиционер переходит в двухзонный режим

работы. При повороте ручки против часовой

стрелки температура уменьшается, а при по-

вороте по часовой стрелке – увеличивается.

При повороте ручки регулирования темпера-

туры на одно деление шкалы температура

будет изменяться с шагом 1 °С. Диапазон

регулирования составляет от 18 °С до 31 °С.

1

 Когда заданная температура увеличива-

ется до 31 °С, то при дальнейшем вращении

ручки по часовой стрелке вместо значения

температуры будет отображаться «HI» (вы-

сокая). Когда заданная температура умень-

шается до 18 °С, то при дальнейшем вра-

щении ручки против часовой стрелки вместо

значения температуры будет отображаться

«LO» (низкая).◄

75

Климатическая система

1

2

3

4

5

6

7

8

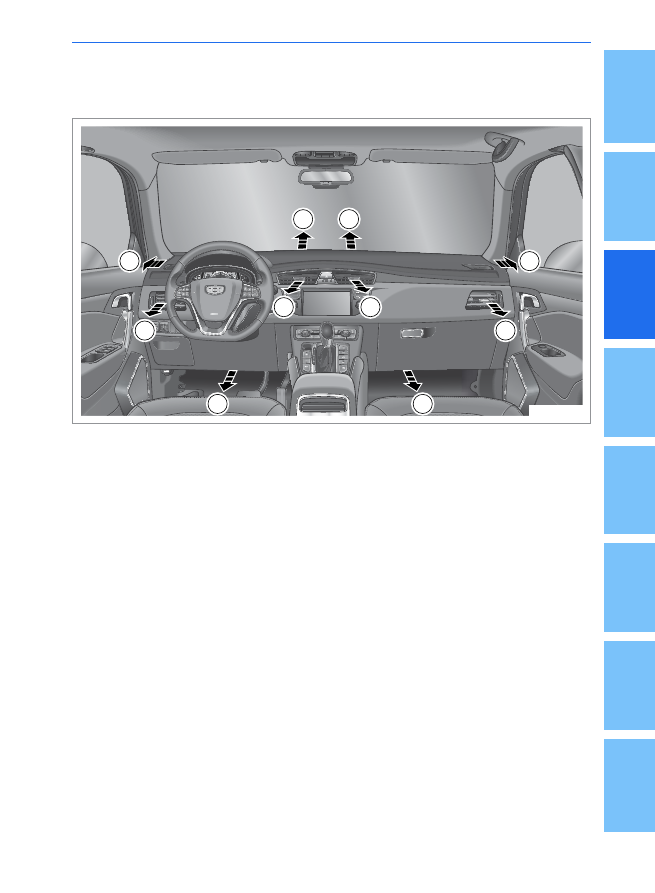

Дефлекторы вентиляции

Дефлекторы вентиляции в передней части салона

(модель с АКПП)

1

2

3

4

6

HOME

BACK

SETUP

PHONE

PASSENGER AIRBAG

OFF

ON

P

2

sos

k m /h

2

2

3

3

4

4

5

5

1

1

X7-0064

1.  Боковые дефлекторы

2. Дефлекторы обдува ветрового стекла

3. Центральные дефлекторы вентиляции

4.  Дефлекторы подачи воздуха в область

ног для передних сидений

5. Дефлекторы обдува боковых стекол

76

Климатическая система

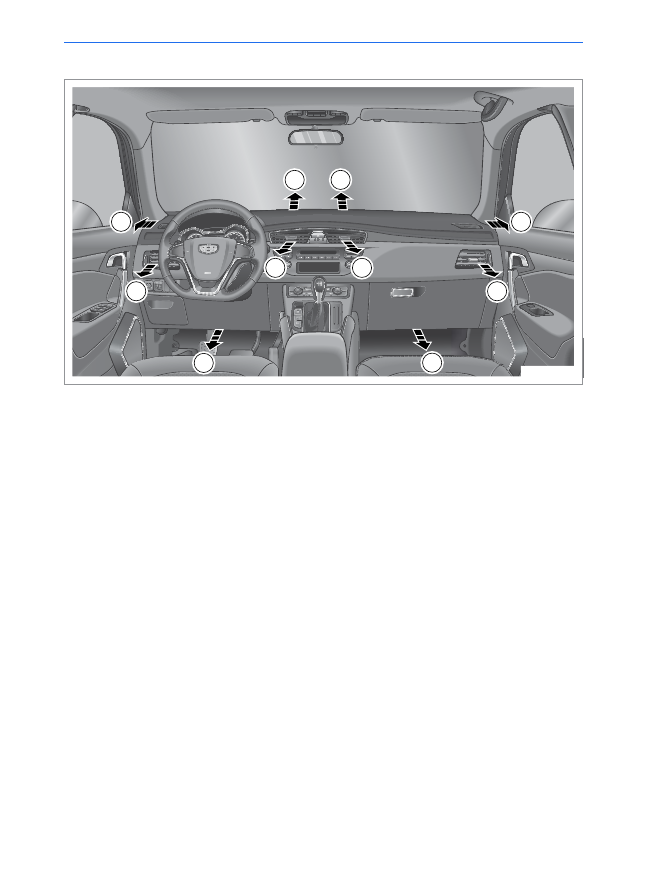

Дефлекторы вентиляции в передней части салона (МКПП)

HOME

BACK

SETUP

PHONE

PASSENGER AIRBAG

OFF

ON

P

2

k m /h

6

R 1 3 5

2

4

2

2

3

3

4

4

5

5

1

1

X7-0065

1.  Боковые дефлекторы

2. Дефлекторы обдува ветрового стекла

3. Центральные дефлекторы вентиляции

4.  Дефлекторы подачи воздуха в область

ног для передних сидений

5. Дефлекторы обдува боковых стекол

77

Климатическая система

1

2

3

4

5

6

7

8

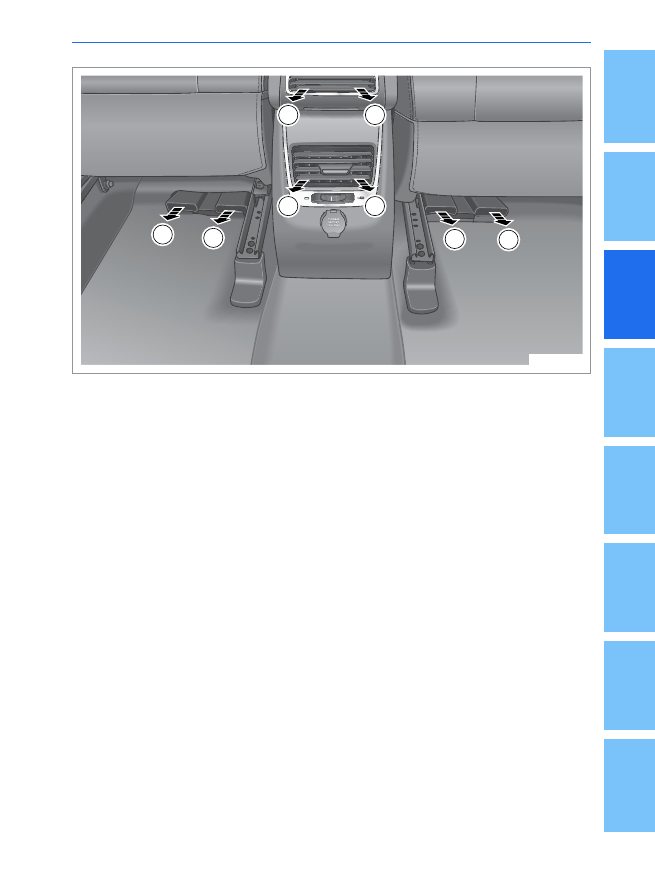

Дефлекторы вентиляции в задней части салона

POWER

OUTLET

12V120W

1

1

2

2

3

3

3

3

X7-0234

1. Дефлектор очистителя воздуха

2.  Центральный дефлектор подачи воздуха

3.  Дефлекторы подачи воздуха в область

ног

78

Климатическая система
Регулировка дефлекторов

вентиляции

POWER

VOL

TUNE

PASSENGER AIRBAG

HOME

BACK

SETUP

PHONE

RADIO

MEDIA

SEEK-

SEEK+

X7-0066

HOME

BACK

SETUP

PHONE

PASSENGER AIRBAG

OFF

ON

P

2

sos

k m /h

X7-0067

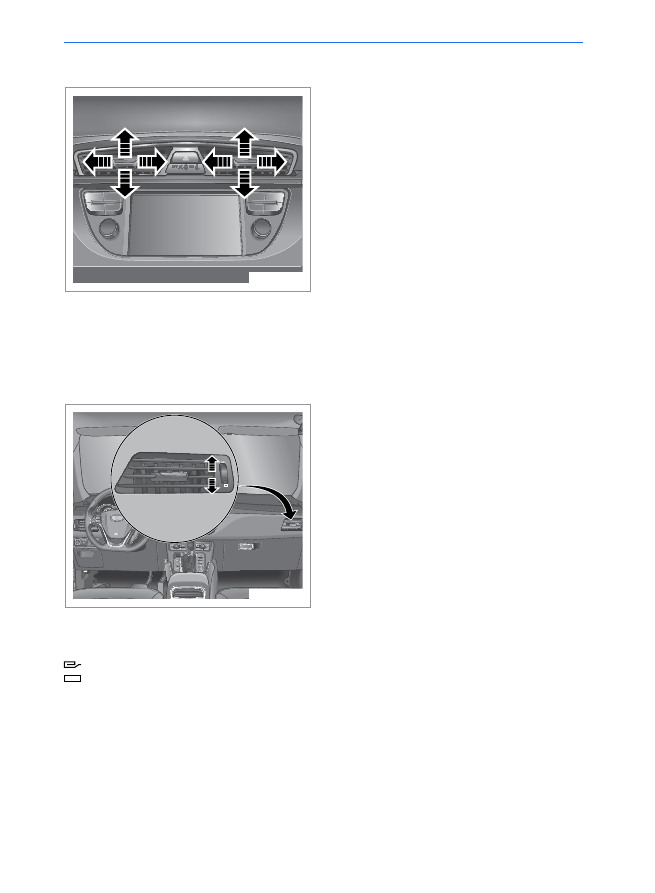

Отрегулируйте направление подачи воз-

духа путем перемещения вниз или вверх

решетки дефлектора подачи воздуха в об-

ласть лица. Перемещая решетку дефлекто-

ра влево или вправо, можно изменить на-

правление подачи воздуха и интенсивность

обдува.

POWER

VOL

TUNE

PASSENGER AIRBAG

HOME

BACK

SETUP

PHONE

RADIO

MEDIA

SEEK-

SEEK+

X7-0066

HOME

BACK

SETUP

PHONE

PASSENGER AIRBAG

OFF

ON

P

2

sos

k m /h

X7-0067

Вращайте колесико дефлектора вверх для

увеличения расхода воздуха или вниз – для

его уменьшения.

: дефлектор вентиляции открыт.

: дефлектор вентиляции закрыт.

Обслуживание

климатической системы

Если автомобиль длительное время на-

ходится под открытым солнцем, воздух в

салоне может сильно нагреться. В этом

случае сначала необходимо открыть все

стекла, чтобы выпустить горячий воздух,

а  затем  нажать  кнопку A/C  MAX.  Когда

температура в салоне понизится, закройте

окна, и затем отрегулируйте температуру в

салоне по своему усмотрению или нажмите

кнопку AUTO.

•  В сырую погоду не направляйте поток хо-

лодного воздуха на ветровое стекло, иначе

это приведет к запотеванию стекла из-за

большой разницы между температурой его

наружной и внутренней поверхности.

•  При движении по пыльным дорогам за-

кройте все окна, чтобы предотвратить по-

падание пыли в салон, и включите режим

внутренней циркуляции.

•  При работающем кондиционере во время

курения дым может вызвать жжение глаз.

Это связано с сухостью сетчатки, вызван-

ной сухим воздухом в салоне, в результа-

те чего она чрезвычайно чувствительна к

внешним раздражителям. В этом случае

для  выветривания  дыма  необходимо

включить режим забора внешнего воздуха

и очиститель воздуха.

•  Не допускайте блокировки листьями или

иным  предметами  воздухозаборной  ре-

шетки рядом с ветровым стеклом.

•  Не  располагайте  багаж  на  полу  перед

передним сиденьем, чтобы не препятство-

вать нормальной циркуляции воздуха в

салоне.

Длительное хранение

автомобиля

При необходимости длительного хранения

автомобиля  (в  течение  двух  или  более

недель) необходимо периодически вклю-

чать систему кондиционирования воздуха

на 3–5 минут в режиме охлаждения при

работающем на холостом ходу двигателе.

Это обеспечит надлежащее смазывание

компрессора и позволит предотвратить его

возможное повреждение при первом вклю-

чении  кондиционера  после  длительного

простоя.

79

Климатическая система

1

2

3

4

5

6

7

8

Воздухозаборник

1

2

3

4

5

6

X7-0068

X7-0055

X7-0069

X7-0070

X7-0071

Удалите лед, снег или листья из канала

воздухозаборника в нижней части ветро-

вого стекла, чтобы улучшить прохождение

воздуха в салон автомобиля.

1

2

3

4

5

6

X7-0068

X7-0055

X7-0069

X7-0070

X7-0071

Автомобиль оборудован фильтром системы

кондиционирования, наполненным акти-

вированным углем. Фильтр расположен за

перчаточным ящиком со стороны переднего

пассажирского сиденья. Фильтр служит для

удаления пыли, пыльцы растений и прочих

раздражающих веществ, содержащихся в

воздухе, а также неприятных запахов. Для

поддержания работоспособности системы

кондиционирования воздуха производите

проверку и замену фильтра в соответствии

с графиком технического обслуживания ав-

томобиля.

Очиститель воздуха

1

2

3

4

5

6

X7-0068

X7-0055

X7-0069

X7-0070

X7-0071

Очиститель  воздуха  находится  позади

центрального подлокотника переднего си-

денья. Ваш автомобиль может оснащаться

очистителем воздуха. Очиститель воздуха

очищает воздух от токсичных газов, пыли,

бактерий, снижает общее содержание ле-

тучих органических веществ, уменьшает

неприятные запахи и быстро повышает ка-

чество воздуха в салоне автомобиля. В то

же время, очиститель воздуха определяет

качество воздуха, которое отображается на

ЖК-дисплее системы кондиционирования

символами в виде определенного количе-

ства листьев.

1

2

3

4

5

6

X7-0068

X7-0055

X7-0069

X7-0070

X7-0071

Переключатель очистителя воздуха рас-

положен на панели управления климати-

ческой системы на центральной консоли и

обозначен надписью ION.

1

  Если  напряжение  аккумуляторной

батареи нестабильное во время работы

очистителя воздуха, очиститель прекратит

работу и перейдет в защищенный режим.◄
