342

Панель инструментов--панель



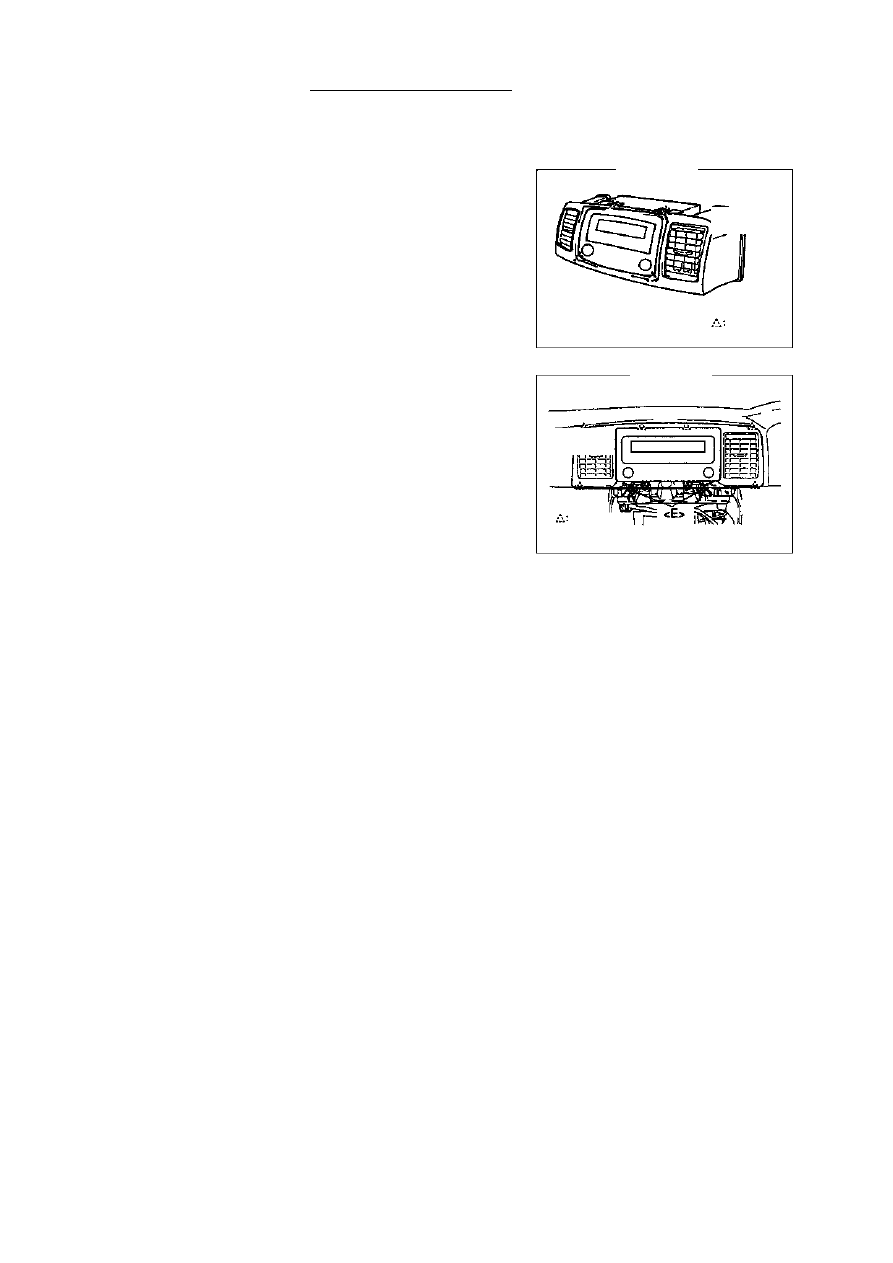

(b) Установите CD проигрыватель и центральные

вентиляционные отверстия (рис.815).

36. Установите спиральный кабель (см. стр. 257)
37. Установите рулевое колесо [67010001]

(см. стр. 190)

38. Проверьте центральное положение рулевого
колеса.
39. Проверьте подушку безопасности водителя

[67010011] (см. стр. 245)

40. Установите подушку безопасности водителя

[67010011]

41. Проверьте лампу SRS



4 зажима

7 зажимов

Рис.815.

Рис.816.



343

Панель инструментов--Панель инструментов



Панель инструментов

Разборка и сборка



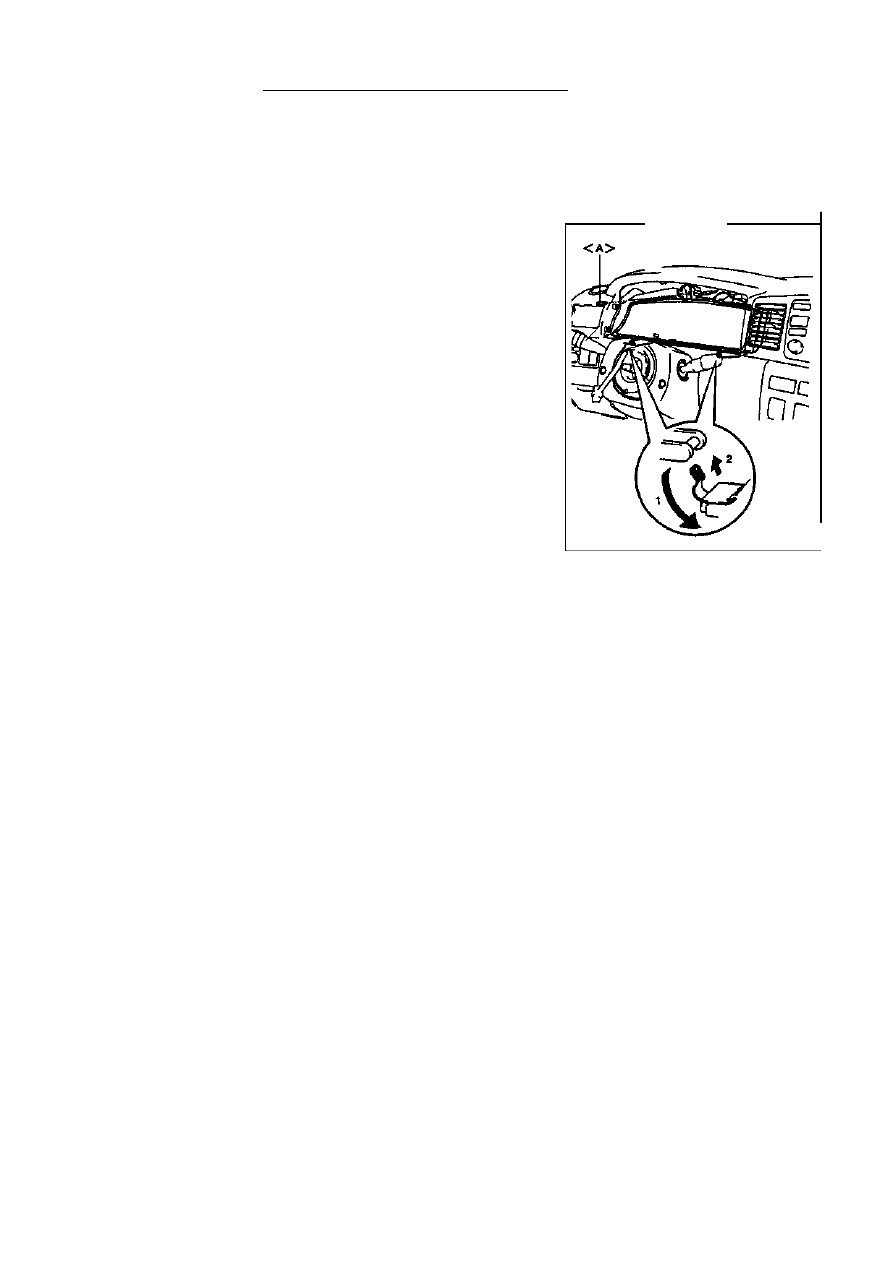

1.  Снимите крышку панели инструментов [68000077]

(a) Снимите зажим.
(b) Снимите 7 зажимов затем крышку(рис816).

2.  Снимите панель инструментов [68000081]

(a) Снимите винт.
(b) Как показано на рисунке 817, снимите 2 зажима.
(c) Снимите разъем, затем снимите панель инструментов.

3



Рис.817.



344

Кресло--Переднее кресло



Кресло



Переднее кресло

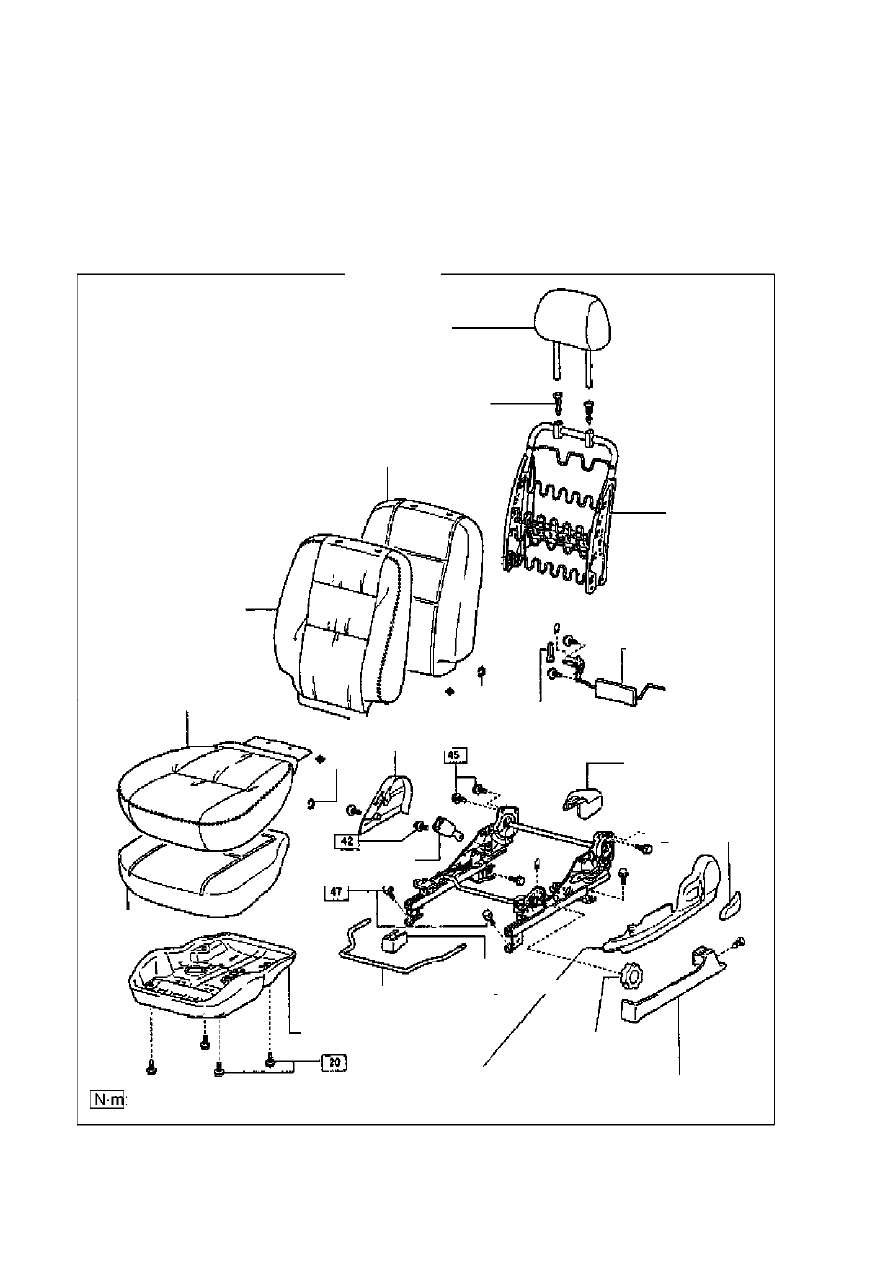

Компоненты







Подголовник

Скоба

Спинка

Рама спинки

Наружный

чехол спинки



С поддержкой
поясницы:
Регулировка



Чехол сиденья

Зажим

С поддержкой
поясницы: рычаг
регулировки



Облицовка

Задняя крышка

рельса

Зажим



Рычаг наклона

Ремень

безопасности

Кресло



Передняя крышка

рельса

Регулировка

положения



Опорная рама

сиденья



Вертикальная

регулировка



Наружная

облицовка



Облицовка



Момент затяжки

Рис.818.



345

Кресло--Переднее кресло



Ремонт



Совет:
•  При сборке используйте обратную разборке последовательность. По отдельным

элементам имеются дополнительные указания.

•  Процедуры для левой и правой стороны идентичны.

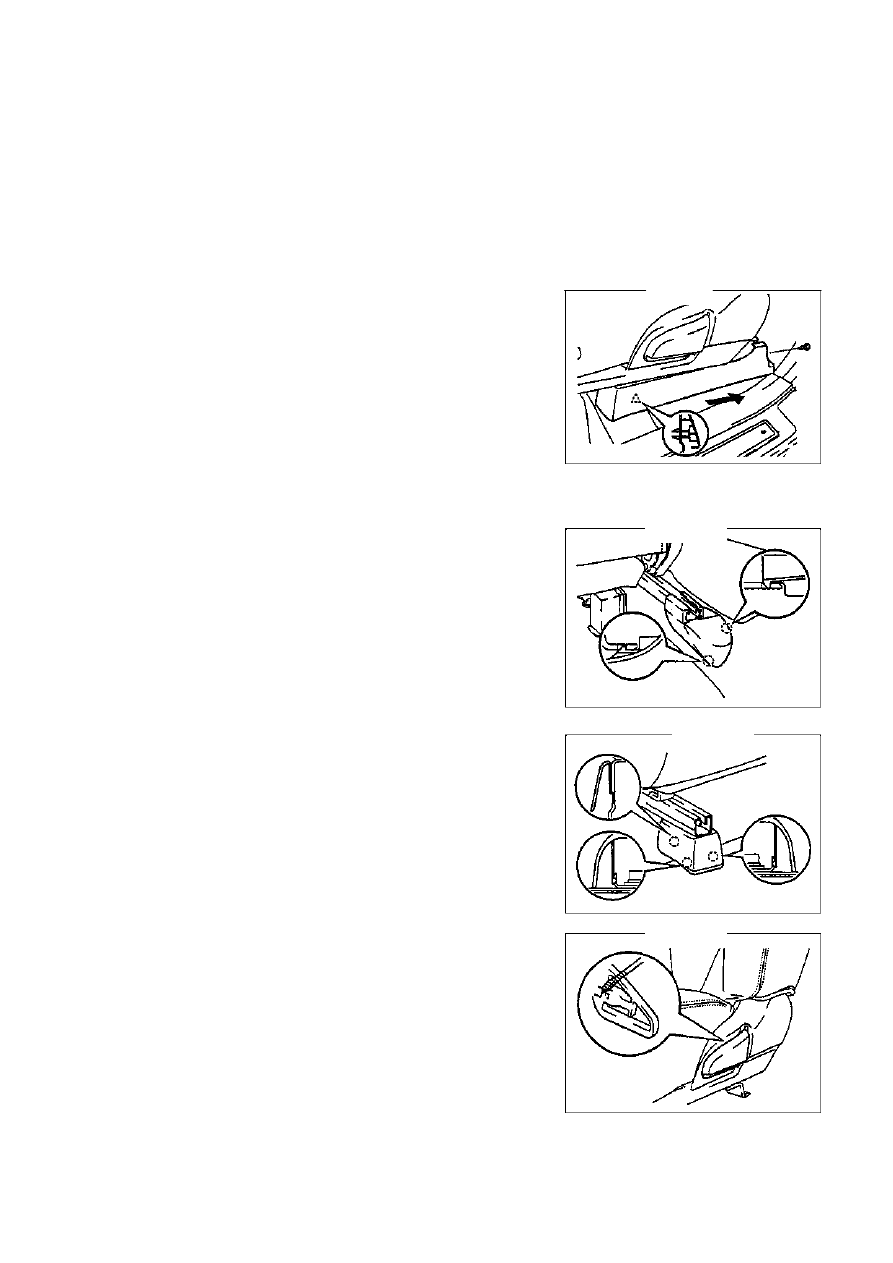

1. Снимите кресло водителя [68010061]

(a) Снимите зажим.
(b)  Снимите нижнюю левую облицовку кресла [68010062]

(рис.819).

Совет: при использовании отвертки, оберните ее
пленкой.

(c) Снимите нижнюю правую облицовку кресла [68010065].

Совет: при использовании отвертки, оберните ее
пленкой (рис.820).

(d) Отверткой снимите правую переднюю нижнюю

облицовку кресла [68010064].
Совет: при использовании отвертки, оберните ее
пленкой.

(e) Снимите разъем.
(f)  Снимите 4 болта и переднее кресло (рис.821).

Примечание: Не повредите кузов автомобиля.

2.  Снимите подголовник переднего кресла [68010066]
3.  Снимите кнопку вертикальной регулировки

Снимите зажим и кнопку.

4.  Снимите рычаг регулировки наклона.

При помощи отвертки снимите рычаг регулировки
наклона (Рис.822).
Совет: при использовании отвертки, оберните ее
пленкой.



Рис.819.

Рис.820.

Рис.821.

Рис.822.
