Стекла и зеркала--Заднее стекло




Примечания:

•  Грунтовка G высыхает в течении 3 минут.
•  Открытую грунтовку G нельзя использовать в

дальнейшем.

(j) Прорежьте отверстие в носике тюбика с клеем
(k) Установите тюбик в пистолет.

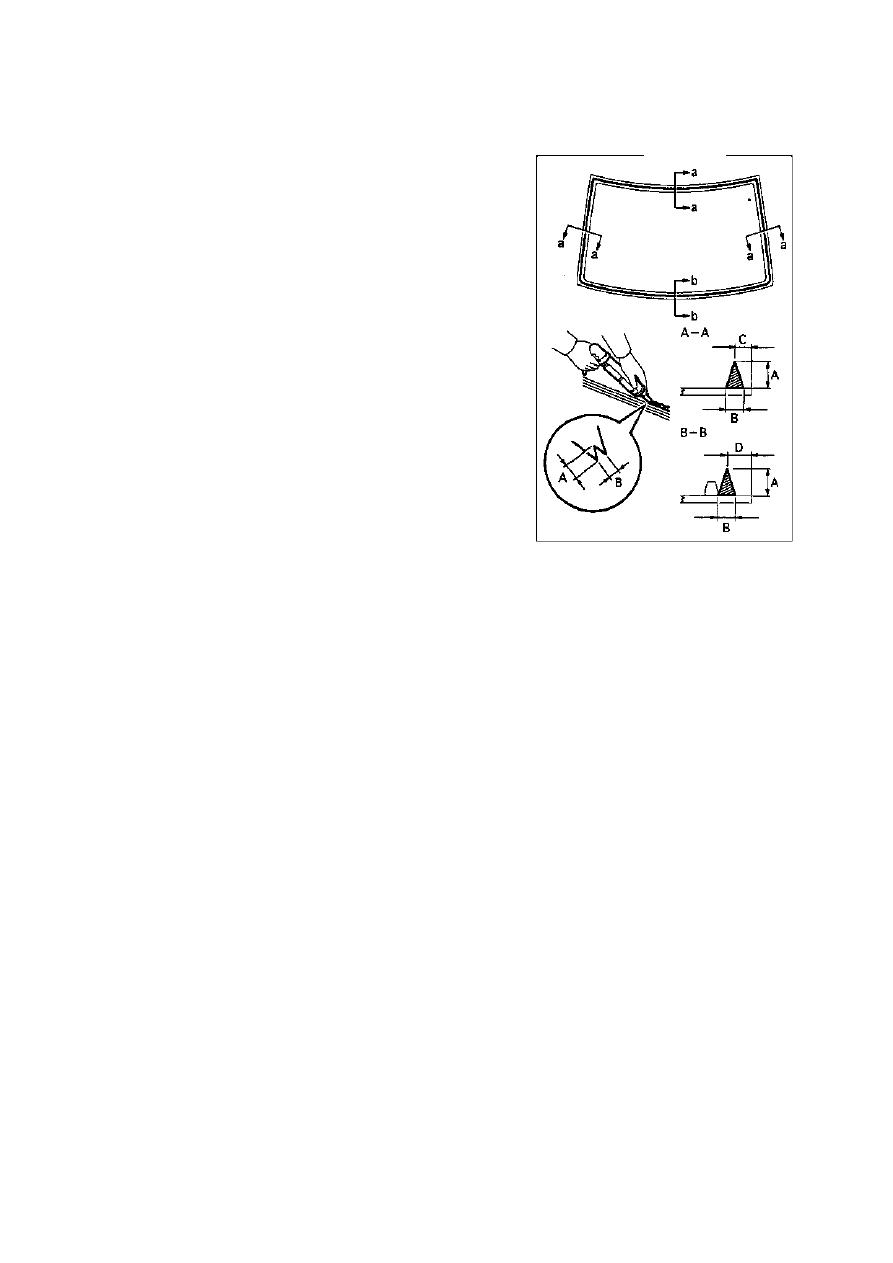

(l) Нанесите клей на заднее стекло(рис.781).

A: 12

 мм



B: 8

 мм



C: 6.5

 мм



D: 13

 мм



19. Снимите спинку заднего сиденья



[68010076] (см. стр. 352)

20. Снимите правую спинку заднего сиденья [68010079] (см.
стр. 352)

21. Снимите левую спинку заднего сиденья [68010078] (см.

стр. 352



Рис.781.



323

Стекла и зеркала--Оттаиватель



Оттаиватель.

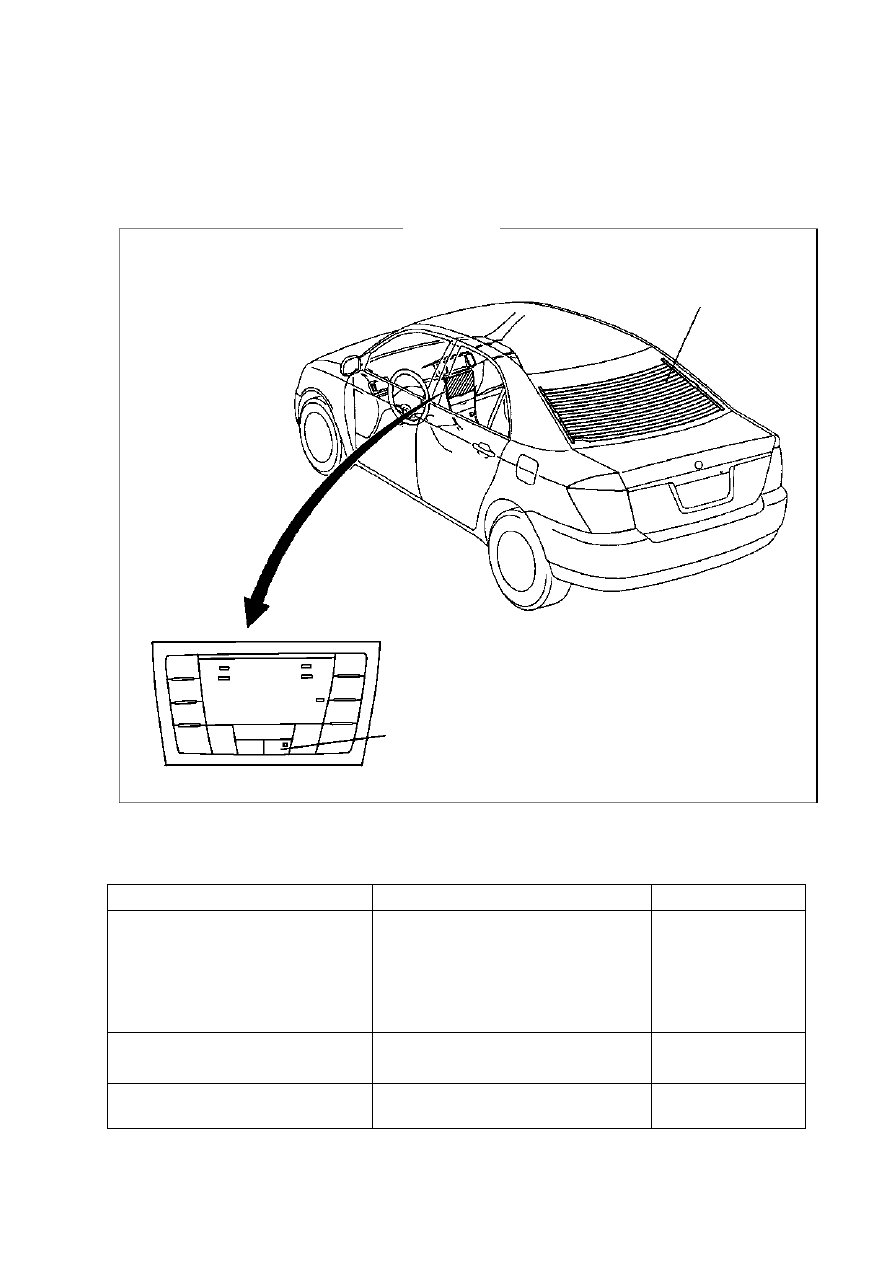

Положение





Таблица неполадок

22.





Неисправность



Компоненты



Страницы



Оттаиватели не работают (все)



1. DEF

реле



2. DEF-IP

предохранитель



3. DEF-m

предохранитель



4.  переключатель



5. провода



Не работает оттаиватель заднего

стекла



1.  провод оттаивателя



2.  провода



:

Не работает оттаиватель заднего
зеркала



1. заднее зеркало



-

Провод
оттаивателя



Переключатель оттаивателя

Рис.782.

Таблица 22.



324

Стекла и зеркала--Оттаиватель



Проверка



1. Проверьте реле (рис.783).



Проверьте проводимость реле заднего стекла
(метка: DEF)
Если проводимость не соответствует стандартам,
замените реле.



Условия



Контакты
ампервольтметра



Состояние



Всегда



1-2



Проводимость



Напряжение батареи

на контактах 1 и 2



3-5



Проводимость



Рис.783.



325

Стекла и зеркала--Электрозеркала



Электрозеркала (опция)

Проверка автомобиля



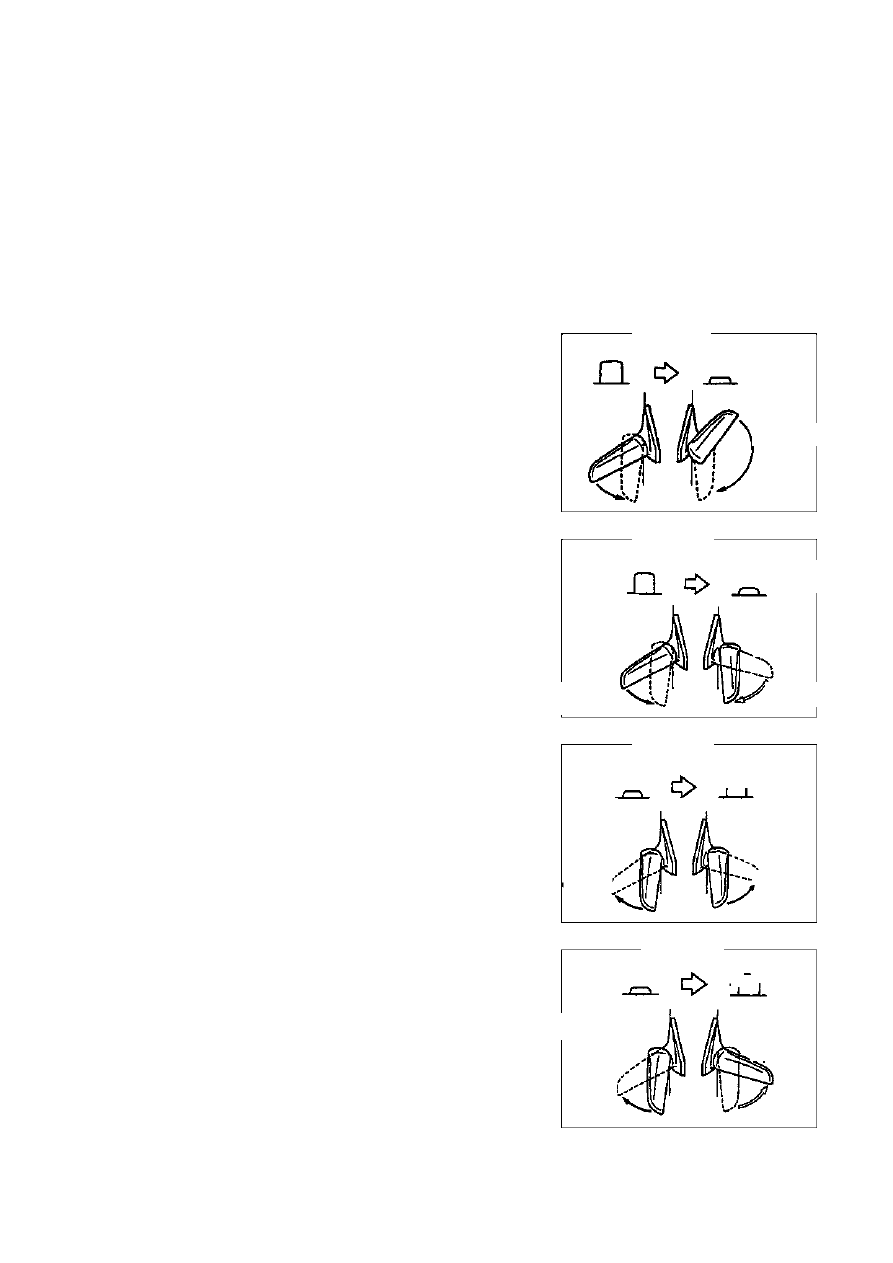

1. Проверьте функцию складывания зеркал (рис.784-787).



(a) Установите переключатель зажигания в положение ACC
(b) Проверьте работу складывания при нахождении в разных положениях.

(1) При переключателе складывания в положении езды и зеркалах в положении езды, нажмите

переключатель складывания и проверьте складывание левого и правого зеркала и остановку
в конечной позиции.

(2) При переключателе складывания в положении езды и

зеркалах в положении езды, подвиньте одно из зеркал
и  нажмите  переключатель  складывания  и  проверьте
складывание  левого  и  правого  зеркала  и  остановку  в
конечной позиции.

(3) При  переключателе  складывания  в  положении

складывания  и  зеркалах  в  положении  складывания,
установите  одно  из  зеркал  в  положение  езды  и
нажмите  переключатель  в  положение  езды  и
проверьте  движение  зеркал  в  заданное  положение  и
остановку в нем.

(4)  При  переключателе  складывания  в  положении

складывания  и  зеркалах  в  положении  складывания,
проверьте перемещение зеркал в положение езды.

(5)  При  переключателе  складывания  в  положении

складывания  и  зеркалах  в  положении  складывания,
установите  одно  из  зеркал  в  положение  езды  и
нажмите  переключатель  в  положение  езды  и
проверьте  движение  зеркал  из  ограниченного
положения в положение езды и остановку в нем.

3
2
9



складывание

Складывание

Вручную

езда

езда

Складывание

складывание

езда

складывание

вручную

Складыва

ние



складывание



Рис.784.

Рис.785.

Рис.786.

Рис.787.
