Аудиосистема--Левый передний малый динамик



Левый передний малый
динамик

Замена



1.  Снимите панель управления двери [68000142]
2.  Снимите защитную панель двери [68010049]
3.  Снимите водозащитный экран двери [68000140]
4.  Снимите крышку динамика [67000131]
5.  Снимите малый динамик [67000129](рис.759).



(a) Снимите крышку отверстия и отключите разъем.
(b) Снимите две гайки и левый передний малый

динамик.

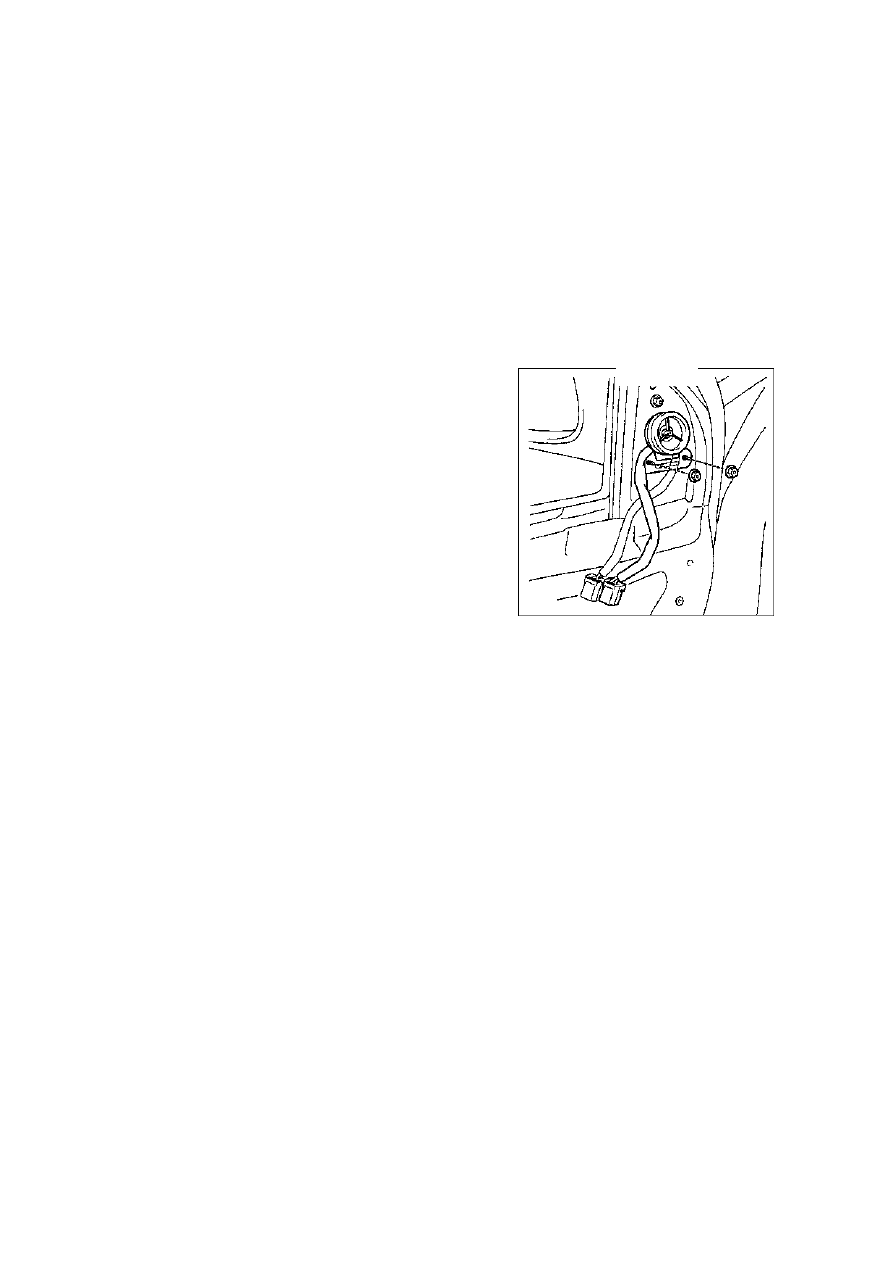

Рис.759.



307

Аудиосистема--Задний динамик



Задний динамик
Замена



1.  Снимите солнцезащитный экран задней панели [68010032] (см. стр. 269)
2.  Снимите задний динамик [67000133]

Снимите 8 винтов и 2 динамика.





308

Аудиосистема--Внешняя антенна



Внешняя антенна
Замена



1.  Снимите минусовой кабель батареи
2.  Установите передние колеса ровно вперед
3.  Снимите подушку безопасности водителя
4.  Снимите рулевое колесо
5.  Снимите крышку панели инструментов
6.  Снимите панель инструментов
7.  Снимите воздуховод панели NO.3
8.  Снимите воздуховод панели NO.1
9.  Снимите облицовку центрального воздуховода



10. Снимите бардачок
11. Снимите облицовку передней правой стойки
12. Снимите облицовку передней левой стойки.
13. Снимите разъем подушки безопасности пассажира
14. Снимите панель
15. Снимите облицовку правой передней двери.
16. Снимите правую боковую облицовку.
17. Снимите антенну [67000136]

(a) Отключите разъем антенны от радио.



18. Установите антенну [67000136]
19. Установите панель
20. Установите спиральный кабель.
21. Установите рулевое колесо
22. Проверьте вращение колес.
23. Проверьте кнопку клаксона.
24. Установите кнопку клаксона
25.  Проверьте сигнальную лампу SRS

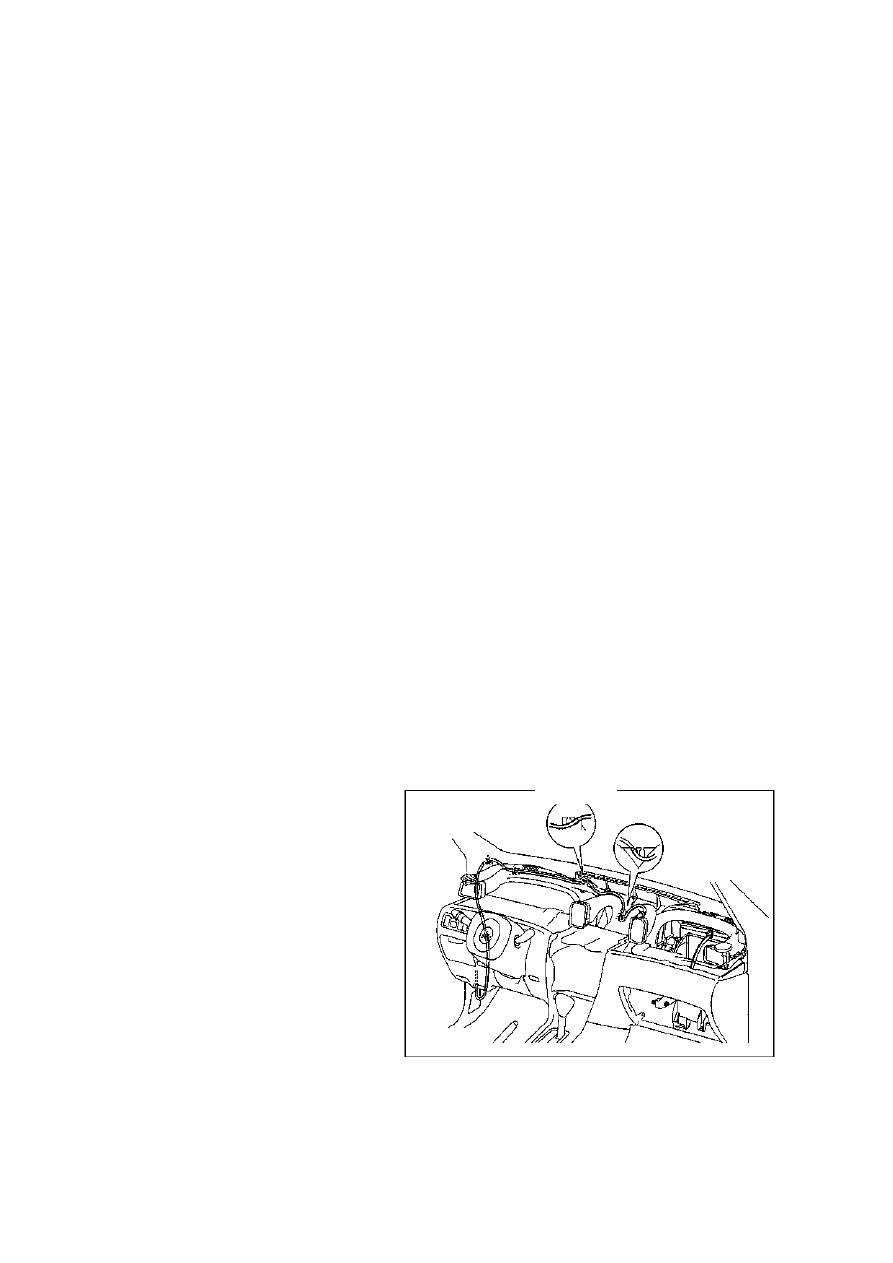

Рис.760.



309

Схемы--Электропитание



Схемы



Электропитание



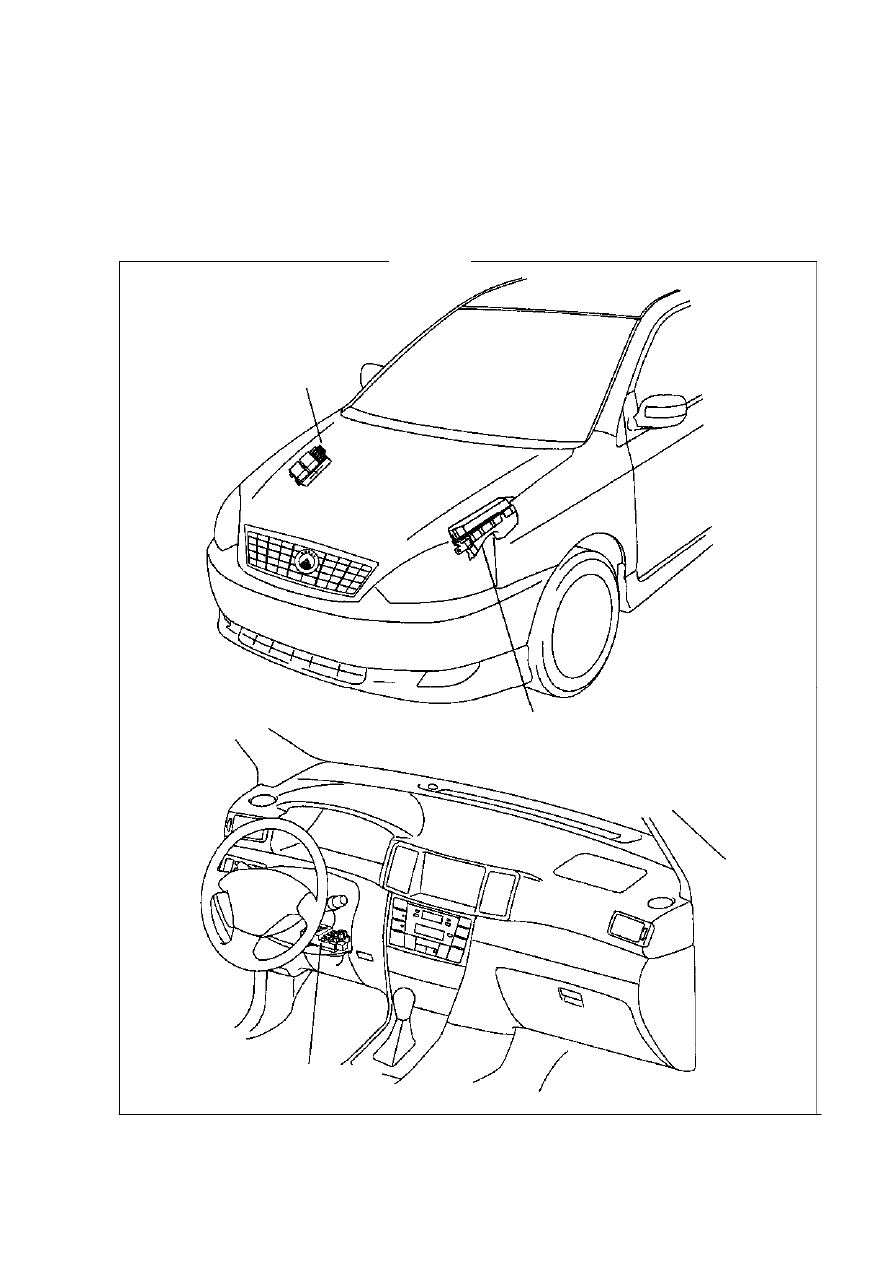

Компоненты (для справки)





Блок
вспомогательных
предохранителей



Блок основных
предохранителей



Центральный

распределитель

Рис.761.
