278

Свет--Система света







Контакты ампервольметра



Условия



Обычная ситуация



7-заземление



норма



проводимость



1-заземление



Включите переключатель света в ON



Напряжение батареи



1-заземление



Включите переключатель света в ON



нет напряжения



4-заземление



норма



Напряжение батареи



(b) Подключите разъем к переключателю направления и проверьте провода согласно таблице:

Контакты ампервольметра



Условия



Обычная ситуация



2-заземление



Аварийный переключ. OFF → ON



0V —»0 - 9Vкаждые мин. 60 - 120 раз



2-заземление



Правый поворот OFF → ON



0V —»0 - каждые мин. 60 - 120 раз



3-заземление



Аварийный переключ. OFF → ON



0V -> 0 - 9Vкаждые мин. 60 - 120 раз



3-заземление



Левый поворот OFF → ON



0V -> 0 - 9Vкаждые мин. 60 - 120 раз



5-заземление



Левый поворот OFF → ON



более 9V → 0V



6-заземление



Правый поворот OFF → ON



более 9V → 0V



8-заземление



Аварийный переключ. OFF → ON



более 9V → 0V



2. Проверьте переключатель заднего
противотуманного света

(a) проверьте провода

 (1) Снимите разъем (рис.722) со стороны

переключателя и проверьте согласно таблицы.

Сторона

проводов



Контакты ампервольметра



Условия



Обычная ситуация



1-заземление



норма



проводимость



2-заземление



Переключатель света OFF → ON



0V → 10-14V



3-заземление



норма



10-14V



5-заземление



Переключатель света OFF → ON



Непровод. → проводимость



6-заземление



Переключ. перед. противотум. OFF → ON



Непровод. → проводимость



7-заземление



норма



проводимость



(b) Проверьте работу заднего противотуманного света.
(1)

Установите переключатель зажигания в положение ON.

(2)

Проверяйте задний противотуманный свет при каждом переключении согласно таблице.

Ситуация



Задний противотуманный свет



Переключатель света OFF → ON, передние противотуманные фары OFF



Задний свет не горит



Переключатель света OFF → ON, передние противотуманные фары ON,
задние противотуманные фары ON



Задний свет горит



Рис.722



279



3. Проверьте работу системы света

Свет--Система света



(a) Установите переключатель зажигания в OFF и откройте все двери, затем заблокируйте дверь
водителя.
(b) Разблокируйте дверь водителя и откройте любую дверь, затем проверьте свет салона.

Закройте дверь и проверьте, чтобы свет погас через 15 секунд.

(c) Установите переключатель зажигания в ON, затем откройте любую дверь и проверьте
немедленное выключение света салона.
(d) Установите переключатель зажигания в OFF.
(e) Откройте или закройте любую дверь для включения света салона. Установите переключатель

зажигания в ON до выключения света (около 15 секунд) для проверки немедленного
выключения света.

(f)  Установите переключатель зажигания в OFF.
(g) Откройте или закройте любую дверь для включения света салона. Заблокируйте дверь

водителя до выключения света (около 15 секунд) для проверки немедленного выключения
света.

Проверка



1. Реостатный переключатель головного света



(a) Проверьте проводимость переключателя головного
света

(1) Проверьте переключение в каждом положении и

проводимость между контактами согласно таблице.



Положение



Контакты ампервольтметра



Состояние



OFF



-



Не проводимость



Габаритный свет



12-6



Проводимость



Лампа



12-6



Проводимость



Лампа



7-10



Проводимость



(b) Проверьте проводимость переднего реостатного переключателя
(1) Проверьте переключение в каждом положении и проводимость между контактами согласно
таблице.

Положение



Контакты ампервольтметра



Состояние



Мигание



11-10



Проводимость



Ближний свет



9-10



Проводимость



Дальний свет



7-10



Проводимость



(c) Проверьте проводимость переключателя поворота
(1) Проверьте переключение в каждом положении и проводимость между контактами согласно
таблице.

Положение



Контакты ампервольтметра



Состояние



Вправо



4-5



Проводимость



Нейтраль



-



Не проводимость



Влево



4-3



Проводимость



Рис.723.



280

Свет--Система света





(d) Проверьте проводимость переключателя передних противотуманных фар
(1) Проверьте переключение в каждом положении и проводимость между контактами согласно
таблице.

Положение



Контакты ампервольтметра



Состояние



OFF



1-2



Не проводимость



ON



1-2



Проводимость



2. Верхний задний свет салона [67010006]

(a) Проверьте проводимость верхнего заднего света
салона

(1) Проверьте переключение в каждом положении и

проводимость между контактами согласно таблице.

Стандарт:



Положение



Контакты ампервольтметра



Состояние



OFF



-



Не проводимость



DOOR



1-2



Проводимость



ON



2-заземления корпуса



Проводимость



3. Верхний передний свет салона [67010007]

(с электролюком [67010009])
(a) Проверьте проводимость верхнего переднего света
салона

(1) Проверьте проводимость между контактами 1 и 2

при работе переключателя (рис.725).
Стандарт:
ON: проводимость
OFF: не проводимость

4.  Верхний передний свет салона [67010005]

(без электролюка)
(a) Проверьте проводимость верхнего переднего света
салона

(1) Проверьте проводимость между контактами 1 и 2

при работе переключателя.
Стандарт:
ON: проводимость
OFF: не проводимость

5.  Свет багажника [67000106]

(a) Проверьте проводимость между контактами.

Стандарт: проводимость

6.  Проверьте переключатель стойки двери В

[67000075]

Рис.724.

Рис.725.



281

Свет--Система света



(a) Проверьте переключатель стойки двери B

(1) Проверьте проводимость между контактом 1 и заземлением корпуса, при
работе переключателя.

Стандарт:
ON (при нажатии переключателя): проводимость
OFF (когда переключатель не нажат): не проводимость

7.  Проверьте переключатель стойки двери С [67000076]

(a) Проверьте переключатель стойки двери С

(1) Проверьте проводимость между контактом 1 и заземлением корпуса, при
работе переключателя.

Стандарт:
ON (при нажатии переключателя): проводимость

                OFF (когда переключатель не нажат): не проводимость
8.  Переключатель света багажника [67000073]

(a) Проверьте проводимость переключателя света багажника

Стандарт:
ON (при нажатии переключателя): проводимость
OFF (когда переключатель не нажат): не
проводимость

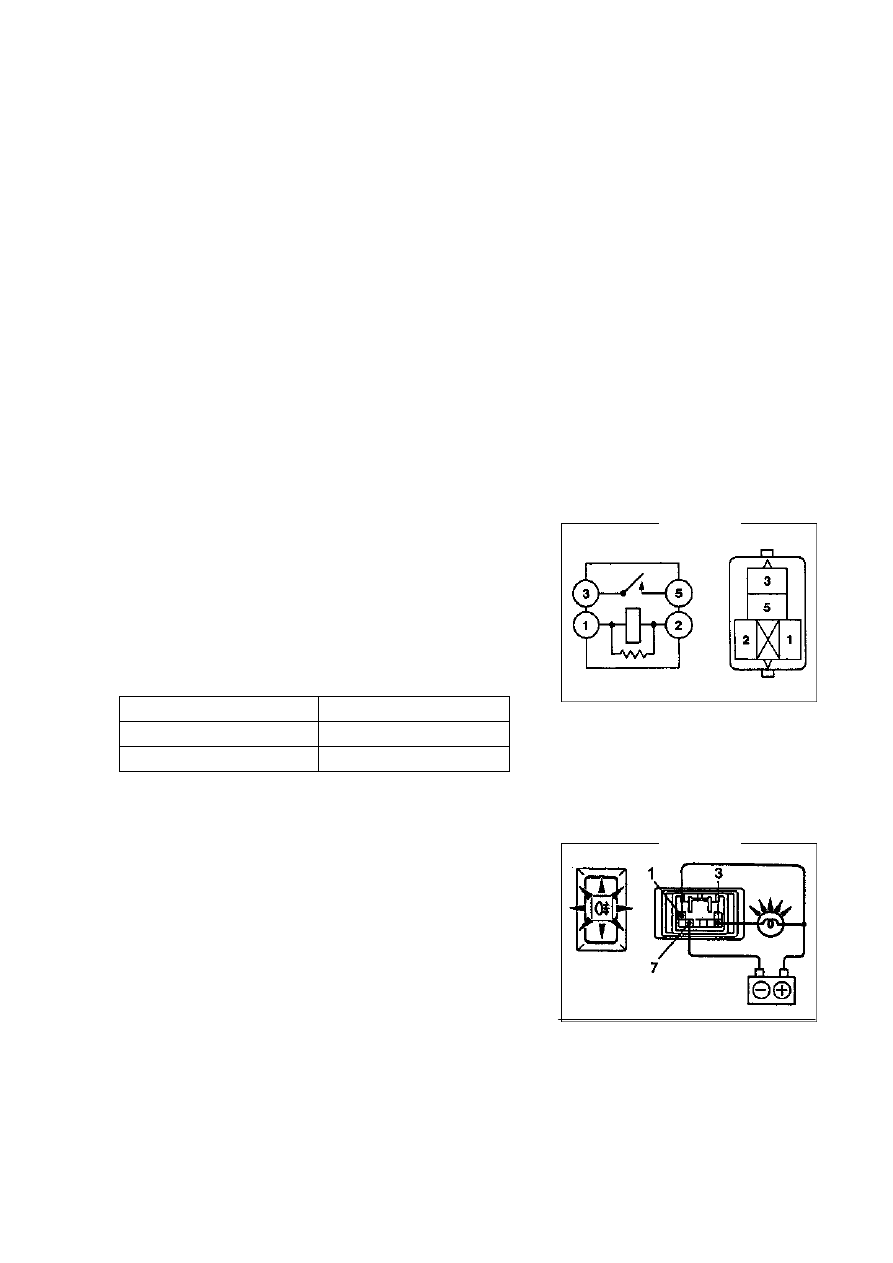

9.  Реле переднего противотуманного света
[67000071](рис.726).

(a) Проверьте проводимость реле переднего

противотуманного света

(1) Проверьте проводимость между контактами

Стандарты:

Контакты ампервольтметра



Обычная ситуация



1-2



проводимость



3-5



Не проводимость



(2) Подайте напряжение батареи (10-14V) к контакту 1 и контакту 2, затем проверьте

проводимость между контактами 3 и 5.
Стандарт: проводимость

10. Проверьте переключатель заднего

противотуманного света панели инструментов
[67010003] (рис.727).



(a) Положительный провод батареи должен быть подключен

к контакту 1, отрицательный – к контакту 7.

(b) Подключите

тестовую

лампочку  3.4.В

от

положительного провода батареи к контакту 3.

(c) Проверьте переключатель света, сигнальная лампа и

тестовая  лампа  должны  гореть.  Если  это  не  так,
замените переключатель.

11. Проверьте свет дверей [67000107]

Проверьте проводимость между контактами.
Если проводимость не соответствует стандартам, замените переключатель.

Рис.726.

Рис.727.
