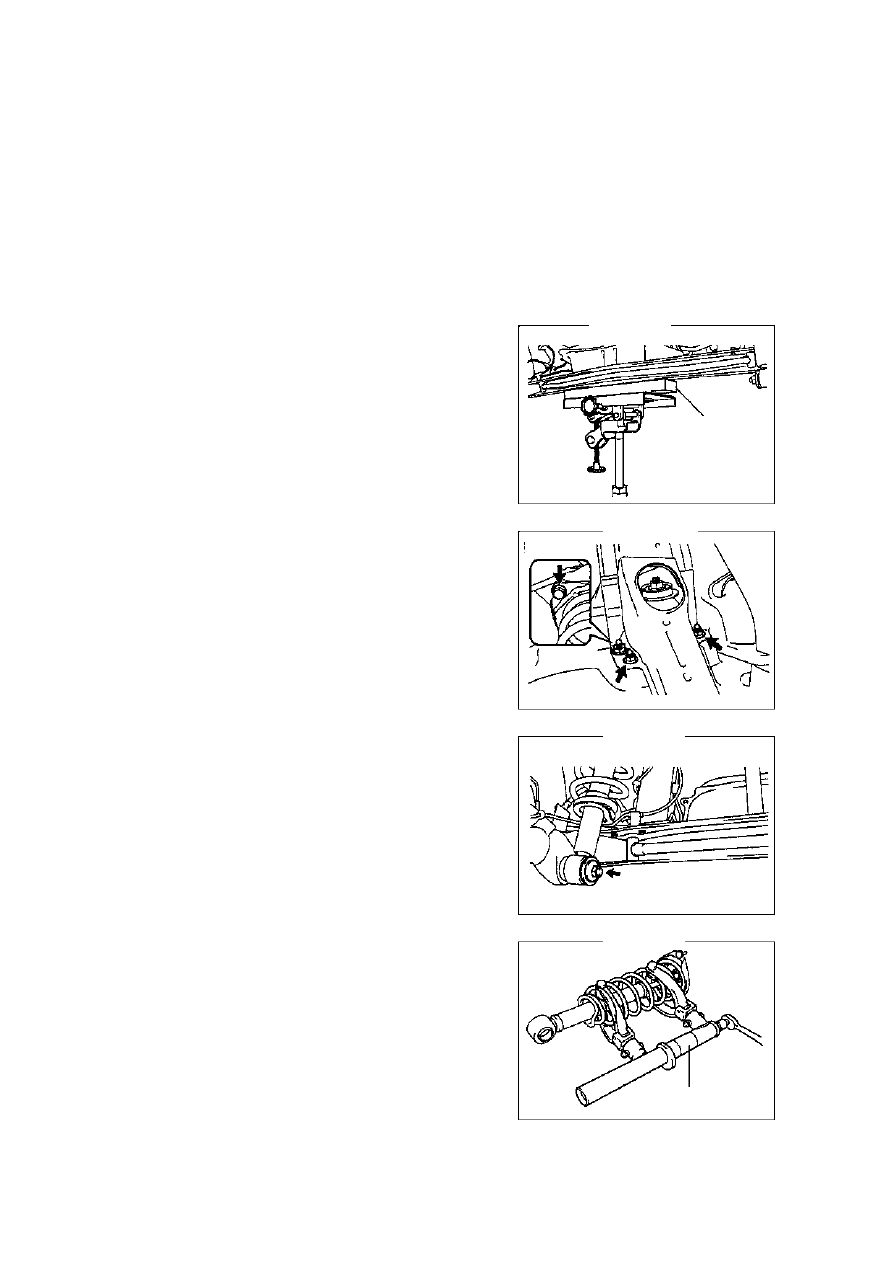

98

Задняя подвеска - Задняя стойка



Задняя стойка

Ремонт



Совет:    приведенные процедуры ремонта относятся к левой стороне (FL), ремонт

правой стороны (RL) идентичен.

1.  Снимите задние колеса.

2.  Снимите спинку заднего левого сиденья [68010078]

 (см.ст. 348).



3.  Снимите крышку запаски.

4.  Снимите облицовку пола сзади

5.  Снимите левую облицовку багажника [68000112].

6.  Снимите заднюю левую стойку [64000098].

(a) Поднимите задний вал домкратом (рис244).

(b) Снимите 2 гайки и болты (рис.245).

(c) Снимите гайки, прокладку и заднюю стойку (рис246).

7. Снимите заднюю левую стойку [64000098].

(a) Сожмите пружину при помощи специального
инструмента (рис.247).

Примечание: не используйте пневматический ключ,

вы повредите специальный инструмент.



брусок



Спец. инст-т



Рис.244.

Рис.245.

Рис.246.

Рис.247.



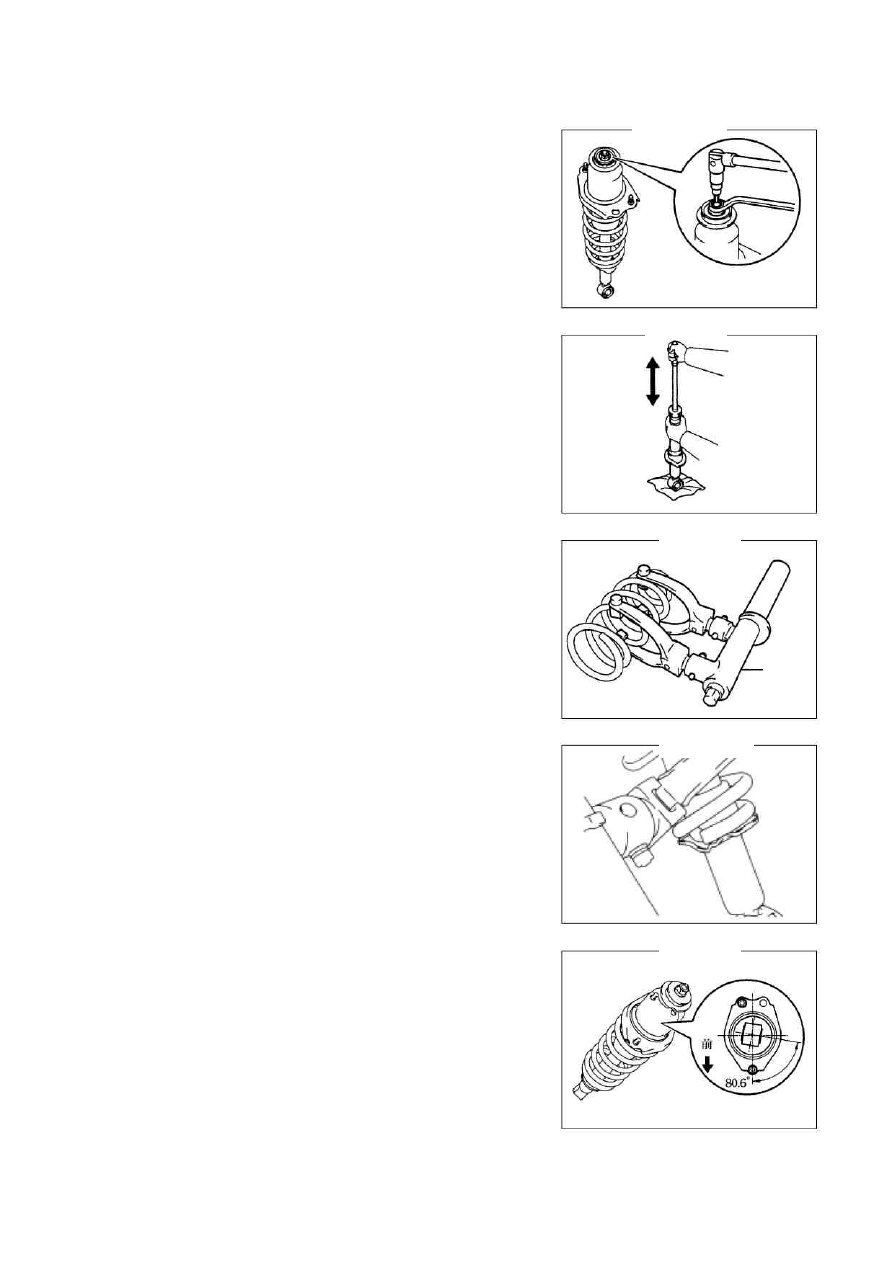

99

Задняя подвеска - Задняя стойка

(b) Зафиксируйте  шток  шестигранным  ключом 6 мм  и

снимите гайки (рис.248).

(c) Снимите  скобу,  скобу  пружины,  верхний  сепаратор,

опору подвески, буфер пружины и пружину.

8. Проверьте работу стойки [64000098]

Нажмите и вытащите шток амортизатора, проверьте
нестандартное сопротивление или звуки. При
обнаружении неполадок, замените амортизатор
(рис.249).

9. Установите заднюю левую стойку [64000098].



(a) Сожмите пружину при помощи специального
инструмента (рис.250).

Примечание:   не используйте пневматический

ключ, вы повредите специальный
инструмент.

(b) Установите пружину на амортизатор.

Совет: Установите нижний конец пружины в

углубление тарелки амортизатора (рис.250).

(c) Установите буфер пружины и скобу подвески.
(d) Вставьте верхний сепаратор в скобу пружины.



(e) На рисунке 252 показан    сепаратор,

вставленный в скобу пружины.

(f)  Установите шайбу и скобу.
(g) Временно зафиксируйте новые
центральные гайки.
(h) Снимите специальный инструмент.

(i) Снова проверьте направление скобы пружины.

Спец.

инст-

Рис.248.

Рис.249.

Рис.250.

Рис.251.

Рис.252.



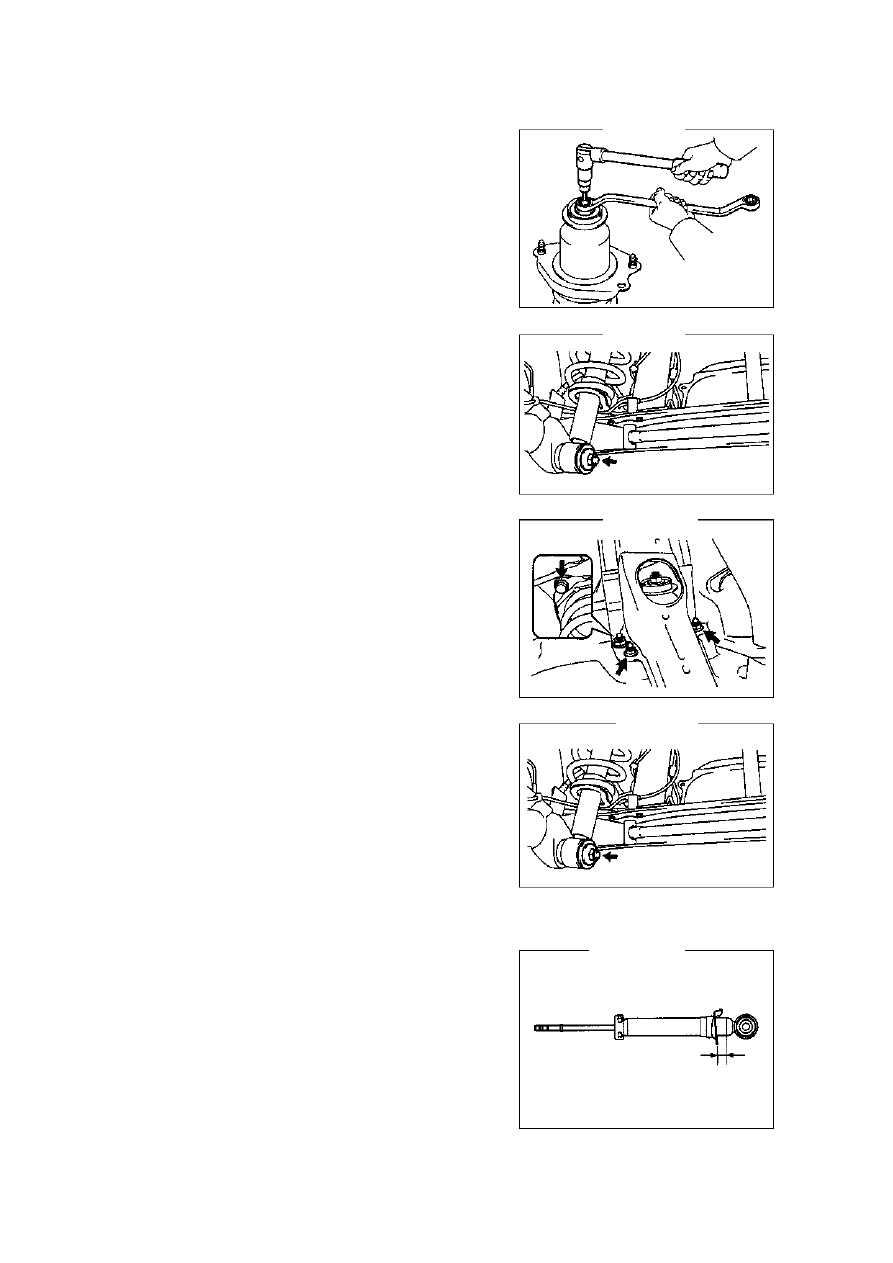

100

Задняя подвеска - Задняя стойка

(j) Зафиксируйте шток шестигранным ключом 6 мм и

затяните гайки. Момент затяжки: 56 ± 5 Нм (рис .253).

10.    Временно заблокируйте заднюю стойку.

(a) Установите заднюю стойку и временно закрепите
гайки и прокладку (рис.254).

(b) Установите 2 гайки и болты.

Момент затяжки: 80 ± 5 Нм
(рис.255).

11.

Установите заднюю левую спинку сиденья

[68010078].
12.

Выровняйте подвеску.



(a) Опустите автомобиль на подъемнике после

установки задних колес.

Момент затяжки: 103 ±10 Нм
(b) Выровняйте компоненты подвески, подняв

автомобиль несколько раз.

13.

Полностью закрепите заднюю стойку.
Полностью затяните гайки.
Момент затяжки: 80 ±5 Нм
(рис.256).

14.

Проверьте регулировку задних колес

 (см.ст. 97).



Обслуживание



1. Обслужите заднюю левую стойку [64000098].

(a) Полностью вытащите шток амортизатора.
(b) Как  показано  на  рисунке 257просверлите  малое

отверстие для выхода внутреннего газа.

Примечания

• Будьте осторожны, чтобы внутрь не попала
стружка. • Газ не имеет цвета, запаха, нетоксичен.

Рис.253

Рис.254

Рис.255

Рис.256

Рис.257



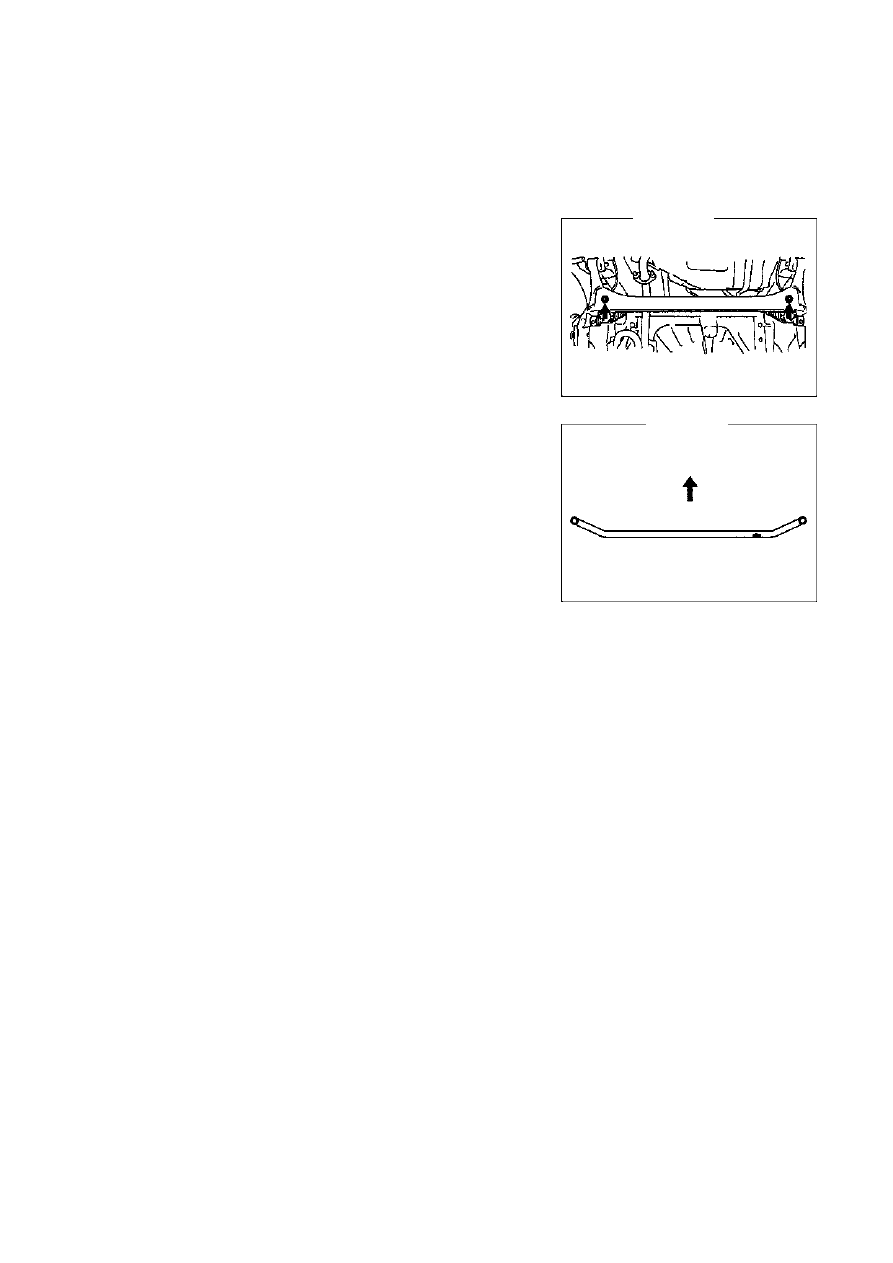

101

Задняя подвеска - Задний стабилизатор



Задний стабилизатор

Ремонт



1.  Снимите задний стабилизатор.

Снимите 2 болта, гайки и стабилизатор (рис258).

2.  Установите задний стабилизатор.

Установите 2 болта, гайки и
стабилизатор.
Момент затяжки: 149 ±10 Нм

Совет:   Нанесите метку на балансире в правой

задней стороне автомобиля (рис.259).



Перед



метка

Рис.258.

Рис.259.
