При движении на автомобиле с установленным полноразмерным
нестандартным запасным колесом в сборе необходимо проявлять
особую осторожность, если автомобиль:

• буксирует прицеп;

• имеет кузов типа «фургон»;

• имеет груз на багажной полке.

Если установлено полноразмерное нестандартное запасное колесо в
сборе, автомобиль необходимо вести осторожно; как можно быстрее
обратитесь в сервисный центр.

Порядок замены колеса

ПРЕДОСТЕРЕЖЕНИЕ. Если одно из передних колес
приподнято над землей, невозможно предотвратить движение

автомобиля вперед или выскальзывание домкрата с помощью
только коробки передач, даже если рычаг переключения передач
находится в положении P.

ПРЕДОСТЕРЕЖЕНИЕ. Чтобы предотвратить движение
автомобиля при замене колеса, обязательно переведите рычаг

переключения передач в положение P, включите стояночный
тормоз и заблокируйте (с обеих сторон) самое дальнее колесо (то
есть колесо, находящееся на противоположной стороне автомобиля
и на другой оси по отношению к заменяемому колесу).

ПРЕДОСТЕРЕЖЕНИЕ. Запрещается работать под
автомобилем, установленным только на домкрат. Если

автомобиль соскользнет с домкрата, то человек, находящийся под
автомобилем, может серьезно пострадать.

ПРЕДОСТЕРЕЖЕНИЕ. Не производите замену колеса со
стороны дороги. Поставьте автомобиль достаточно далеко от

дороги, чтобы не попасть под проезжающий автомобиль во время
работы с домкратом или замены колеса.

Колеса и шины

329

ПРЕДОСТЕРЕЖЕНИЕ. Всегда используйте домкрат,
предоставленный в качестве оригинального оборудования

вместе с автомобилем. При использовании домкрата, который
отличается от предоставляемого в качестве оригинального
оборудования, убедитесь в том, что грузоподъемность домкрата
соответствует весу автомобиля, включая какой-либо груз
автомобиля или его модификации.

Примечание. Запрещается присутствие пассажиров в автомобиле,
установленном на домкрат.

1. Установите автомобиль на ровной горизонтальной поверхности,
включите стояночный тормоз и фонари аварийной сигнализации.

2. Переместите рычаг переключения передач в положение P и
выключите двигатель.

3. Поднимите часть пола с
ковровым покрытием в задней
части автомобиля.

4. Удалите упаковку и прокладку
из пеноматериала с запасного
колеса (при наличии).

5. Открутите гайку-барашек,
фиксирующую запасное колесо.

6. Извлеките шайбу, запасное
колесо для временного
использования и домкрат в сборе
из багажника.

7. Заблокируйте дальнее колесо.

8. На пол-оборота ослабьте все
колесные гайки, но не
выкручивайте их до поднятия
колеса над землей.

330

Колеса и шины

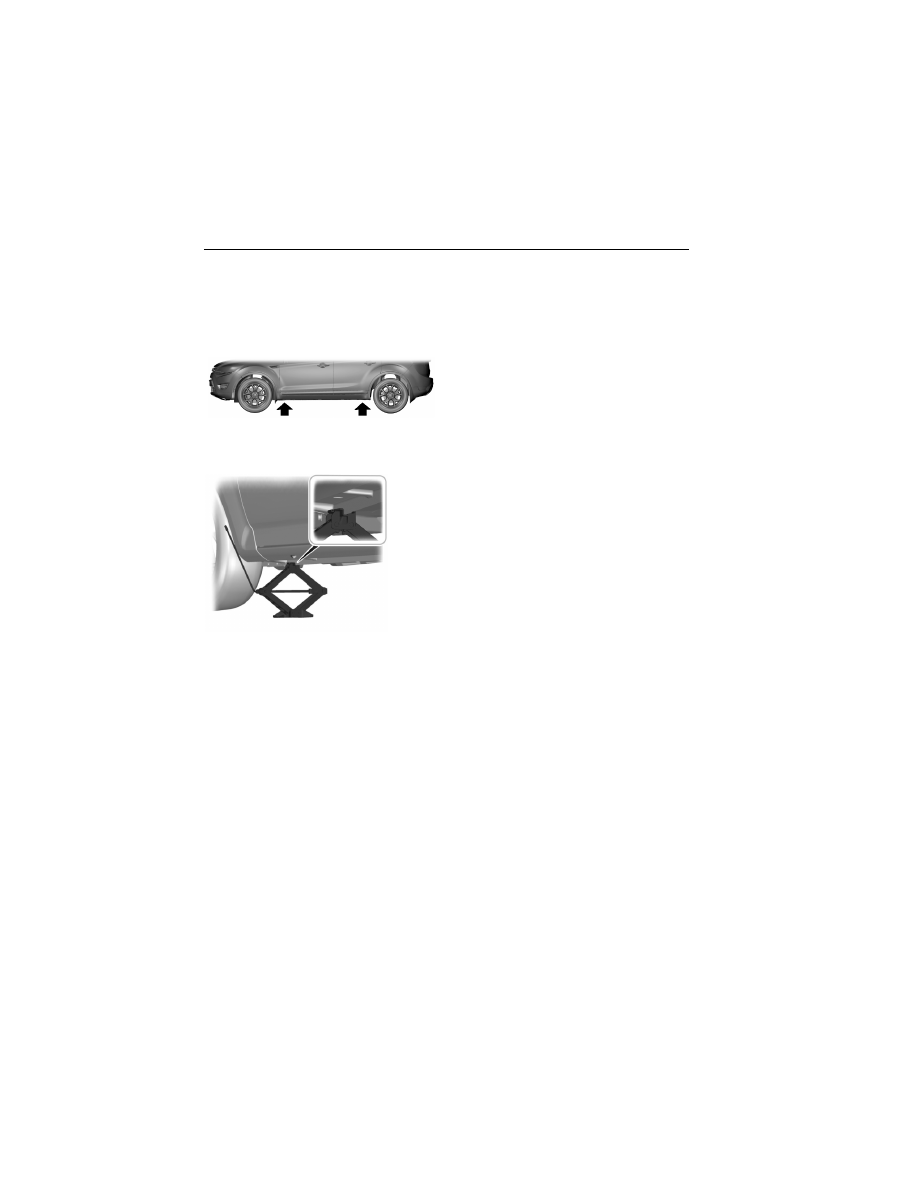

9. Ниже показаны точки упора домкрата под автомобиль; кроме того,
они также продублированы на желтой предупреждающей наклейке
на домкрате.

Примечание. Во избежание повреждения автомобиля устанавливайте
домкрат только в указанных местах.

10. Указатели на порогах в виде маленьких стрелок показывают
точки упора домкрата.

11. Открутите гайки с помощью баллонного ключа.

12. Установите запасное колесо вместо спущенного; при этом шток
золотника должен находиться с внешней стороны автомобиля.
Закрутите гайки, чтобы диск колеса прижался к ступице. Не
затягивайте полностью гайки, пока колесо вывешено.

13. Опустите автомобиль, поворачивая ручку домкрата против
часовой стрелки.

Колеса и шины

331

14. Уберите домкрат и полностью
затяните гайки в указанном порядке. Для
получения информации о моментах
затяжки колесных гаек см. пункт
Нормативные моменты затяжки
колесных гаек далее в этом разделе.

Укладка спущенного/запасного колеса и домкрата

Примечание. Для укладки спущенного колеса в сборе диаметром
22 дюйма временно снимите пол, пластиковые контейнеры для
хранения и опоры пола из пеноматериала, чтобы освободить
достаточно места. Уложите колесо диаметром 22 дюйма в сборе в
отсек для запасного колеса штоком золотника вниз. Поворачивайте
колесо до тех пор, пока домкрат в сборе не пройдет в отверстие
колеса. Уложите пластиковые контейнеры для хранения и опоры для
пола из пеноматериала вокруг колеса в сборе диаметром 22 дюйма.

Примечание. При укладке спущенной шины поместите ее в отсек для
запасного колеса штоком золотника вниз. Поворачивайте колесо до
тех пор, пока домкрат в сборе не пройдет в отверстие колеса.

Примечание. При укладке запасного колеса поместите его в отсек
для запасного колеса в первоначальном положении.

1. Выньте спущенную шину, домкрат и баллонный ключ. Убедитесь,
что домкрат надежно закреплен в исходном положении в углублении
для домкрата под спущенным или запасным колесом. Разблокируйте
колеса.

2. Закрепите колесо: установите на место шайбу и гайку-барашек и
затяните барашковую гайку по часовой стрелке.
