Система ISOFIX состоит из двух жестких стержней на детском
удерживающем устройстве, которые крепятся к соответствующим
анкерным креплениям на задних сиденьях (в месте соединения
подушки и спинки). Кроме того, могут быть предусмотрены анкерные
крепления верхних страховочных ремней.

Анкерные крепления верхних страховочных ремней

• Одноместные сиденья второго

ряда и заднее сиденье

• Нераздельные сиденья второго

ряда и заднее сиденье

Крепление детского сиденья при помощи верхних
страховочных ремней

ПРЕДОСТЕРЕЖЕНИЕ: Верхний страховочный ремень
должен крепиться только к предусмотренному анкерному

креплению.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что верхний
страховочный ремень не провисает и не перекручен, а также

что он правильно установлен в анкерном креплении.

Обеспечение безопасности детей

33

1. Правильная трассировка
верхнего страховочного ремня:

• Боковое сиденье второго ряда: протяните верхний страховочный

ремень детского сиденья за спинку сиденья под подголовником
между штырями подголовника. При необходимости подголовник
можно снять, чтобы улучшить прилегание детского сиденья или
верхнего страховочного ремня.

• Центральное сиденье второго ряда: поднимите подголовник в

крайнее верхнее положение. Протяните верхний страховочный
ремень детского сиденья за спинку сиденья под подголовником
между штырями подголовника. При необходимости подголовник
можно снять, чтобы улучшить прилегание детского сиденья или
верхнего страховочного ремня. Информацию о подголовниках см. в
разделе «Сиденья».

• Сиденья третьего ряда: протяните верхний страховочный ремень

детского сиденья за спинку сиденья под подголовником между
штырями подголовника. При необходимости подголовник можно
снять, чтобы улучшить прилегание детского сиденья или верхнего
страховочного ремня. Информацию о подголовниках см. в разделе
«Сиденья».

34

Обеспечение безопасности детей

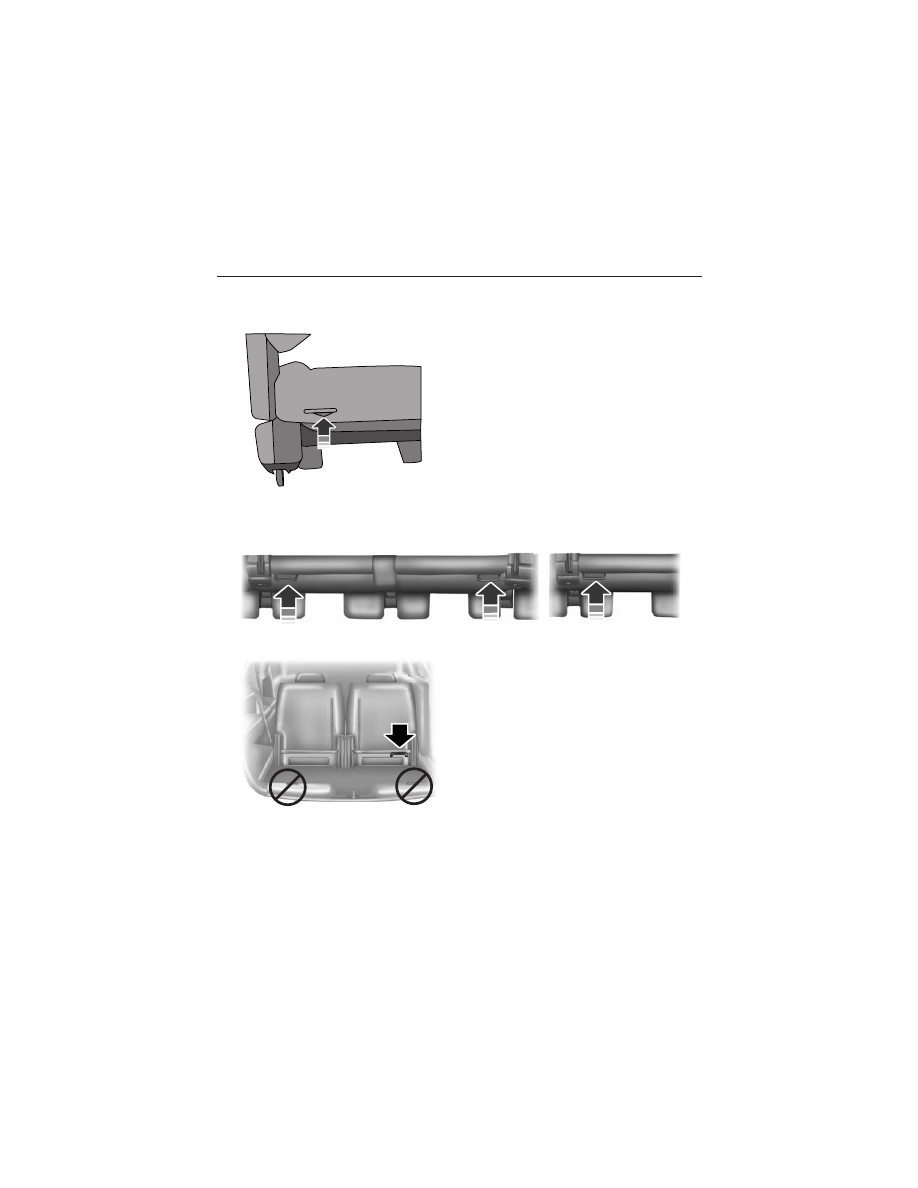

2. Найдите соответствующую анкерное крепление на спинке
выбранного сиденья:

• одноместное сиденье второго

ряда (40/40)

• нераздельное сиденье второго ряда (60/40)

• Сиденье третьего ряда

Примечание. Скобы для
крепления груза в задней части
пола не являются анкерными
креплениями верхнего
страховочного ремня.

Обеспечение безопасности детей

35

3. Пристегните карабин верхнего
страховочного ремня к анкерному
креплению, как показано на
рисунке, –для надежности
установки карабин можно
повернуть на 1/2 оборота.

4. С усилием отведите детское
сиденье назад, чтобы надежно
зафиксировать нижние анкерные
крепления ISOFIX.

5. Затяните верхний страховочный ремень в соответствии с
инструкциями производителя детского сиденья.

Использование нижних анкерных креплений внутренних
сидений для крепления на боковых сиденьях (использование
центральных сидений)

ПРЕДОСТЕРЕЖЕНИЕ: Стандартное межцентровое
расстояние между нижними креплениями LATCH — 11

дюймов (28 сантиметров). Не следует использовать нижние
крепления LATCH для центральных сидений, если в инструкциях
производителя детского сиденья нет такого указания, а также, если
там не определено использование креплений, находящихся на таком
расстоянии, как в данном автомобиле.

Нижние крепления, располагающиеся в центре нераздельного
сиденья второго ряда, находятся на расстоянии 20,5 дюймов
(52 сантиметра) друг от друга. Стандартное межцентровое расстояние
между нижними креплениями LATCH — 11 дюймов (28 сантиметров).
Детское сиденье с жесткими деталями крепления LATCH нельзя

36

Обеспечение безопасности детей
