Стояночный тормоз Ford Focus
Система стояночного тормоза имеет тросовый привод и управляется с помощью независимого ручного рычага стояночного тормоза.

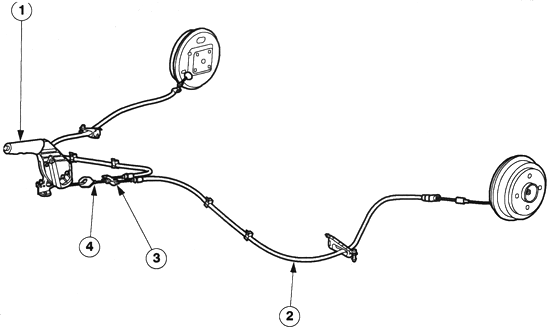

Рис. 6.43. Система стояночного тормоза с задними барабанными тормозами: 1 — рычаг стояночного тормоза; 2 — задний трос и оболочка троса; 3 — уравнитель; 4 — трос стояночного тормоза

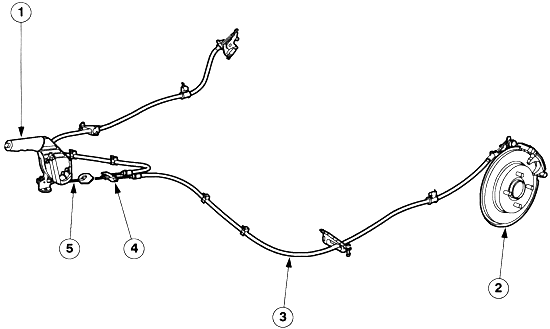

Рис. 6.44. Система стояночного тормоза с задними дисковыми тормозами: 1 — рычаг стояночного тормоза; 2 — тормозной диск; 3 — задний трос и оболочка троса; 4 — уравнитель; 5 -трос стояночного тормоза
Система стояночного тормоза воздействует на систему барабанных тормозов или дисковых тормозов задних колес следующим образом:
— в автомобилях с барабанными тормозами задних колес независимый ручной
рычаг стояночного тормоза напрямую через тросовую систему приводит в
действие задние тормоз — в автомобилях с дисковыми тормозами задних колес рычаг стояночного тормоза приводит в действие суппорты задних тормозов с помощью троса и рычага заднего суппорта со встроенным кулачком. Собачка, находящаяся внутри суппорта заднего тормоза, вращает регулировочный винт поршня, посредством чего компенсируется износ накладок. Для регулировки троса несколько раз задействуйте рычаг стояночного тормоза.
