Снятие и установка передних тормозных колодок Ford Focus

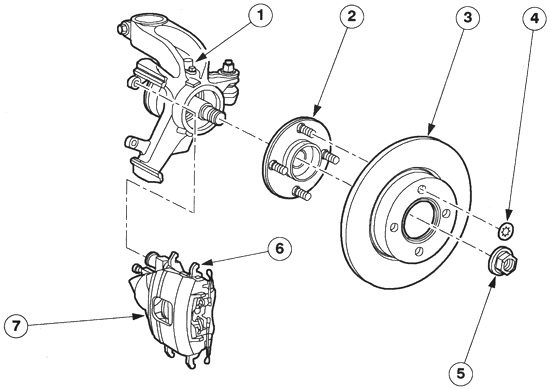

Компоненты переднего дискового тормоза:
1 — поворотный кулак; 2 — ступица колеса; 3 — диск;
4 — фиксатор; 5 — гайка крепления ступицы колеса; 6 — тормозная колодка;
7 — суппорт тормоза
Снятие
Отпустите гайки колеса.
Поднимите и подоприте автомобиль.
Снимите колесо.
Отсоедините тормозной шланг от опорного кронштейна (рис. 6.19).
Отсоедините зажим крепления наружной тормозной колодки (рис. 6.20).
Вытяните суппорт наружу для освобождения поршня.

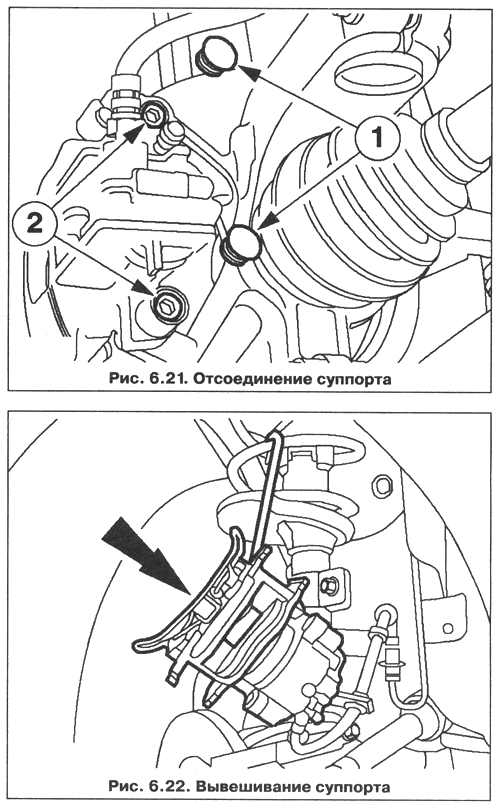

Отсоедините суппорт (рис. 6.21).
1. Снимите крышки болтов.
2. Выверните болты.
Подвесьте суппорт во избежание давления на тормозной шланг (рис. 6.22).
Технические характеристики передних дисковых тормозов
|
Наименование |
Значение, мм |
|
Диаметр тормозного диска |
258 |
|
Диаметр тормозного диска — автомобили с двигателем 2.0L Duratec ST |
300 |
|
Номинальная толщина нового тормозного диска |
22 |
|
Номинальная толщина нового тормозного диска — автомобили с двигателем 2.0L Duratec ST |
24 |
|
Толщина отбраковки изношенного тормозного диска* |
20 |
|
Толщина отбраковки изношенного тормозного диска* — автомобили с двигателем 2.0L Duratec ST |
22.2 |
|
Толщина отбраковки изношенной тормозной колодки* |
1.5 |
|
Спецификации моментов затяжки |
|
|
Наименование |
Момент затяжки, Н-м |
|
Болты крепления опорной пластины тормозного суппорта |
133 |
|
Болты крепления тормозного суппорта |
28 |
|
Ниппельное соединение тормозного шланга с тормозным суппортом |
15 |
* — После достижения толщины отбраковки установите новый тормозной диск/ тормозные колодки.

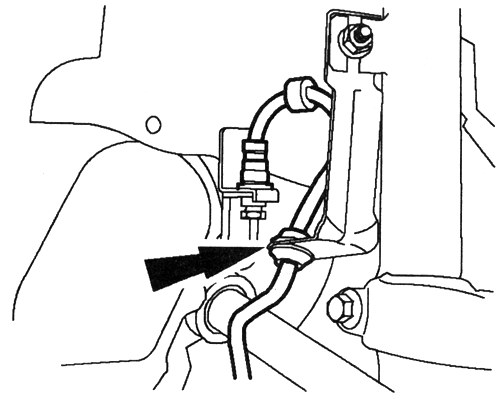

Рис. 6.19. Отсоединение тормозного шланга от опорного кронштейна

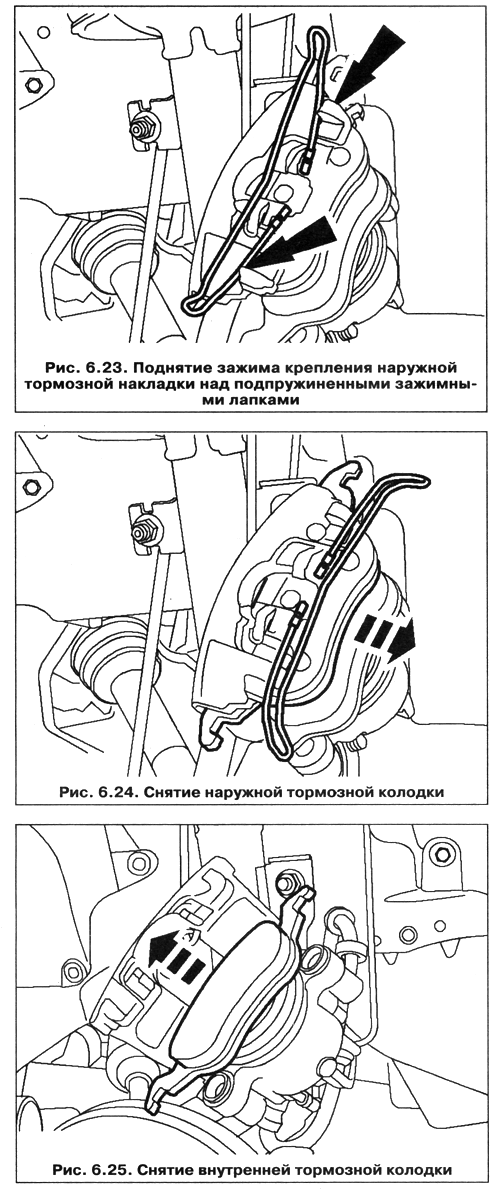

Поднимите зажим крепления наружной тормозной накладки над подпружиненными зажимными лапками (рис. 6.23).

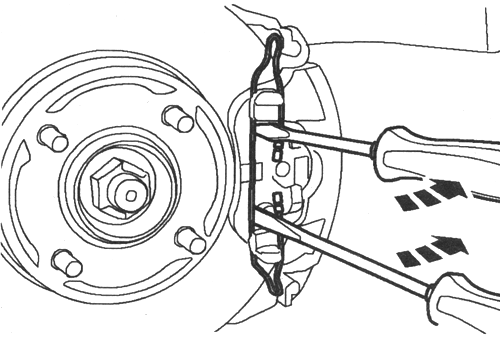

Рис. 6.20. Отсоединение зажима крепления наружной
тормозной колодки
Снимите наружную тормозную колодку (рис. 6.24).
Снимите внутреннюю тормозную колодку (рис. 6.25).
Установка
ПРИМЕЧАНИЕ, Если поршень суппорта втянут внутрь корпуса, тормозная
жидкость будет вытесняться из главного тормозного цилиндра.

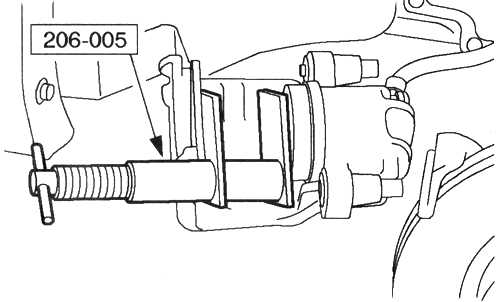

Полностью вдавите внутрь поршень суппорта (рис. 6.26).
Рис. 6.26. Установка поршня в суппорт

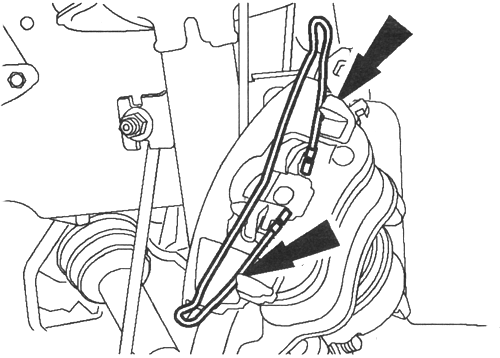

Установите внутреннюю тормозную колодку. Установите наружную тормозную колодку. Протолкните наружный зажим крепления над подпружиненными зажимными лапками (рис. 6.27).
Рис. 6.27. Проталкивание наружного зажима крепления над
подпружиненными зажимными лапками
Установите суппорт.
Установите тормозной шланг на опорный кронштейн.
Установите зажим крепления наружной тормозной колодки. Установите колеса
Проверьте уровень тормозной жидкости в бачке гидропривода тормозов.
