Главная и промежуточная передачи в сборе Ford Focus
Ведущая шестерня главной передачи имеет шлицевое соединение с водилом передней ступени планетарной передачи и приводит в движение ведущую шестерню промежуточной передачи. Ведомая шестерня передаточного вала приводит в действие главную передачу в сборе. Через главную передачу крутящий момент передается полуосям. Дифференциал компенсирует разницу в частоте вращения полуосей. Промежуточная передача рассчитана на то, чтобы передаточное отношение главной передачи можно было приспособить к конкретным потребностям использования автоматической коробки передач с различными двигателями.

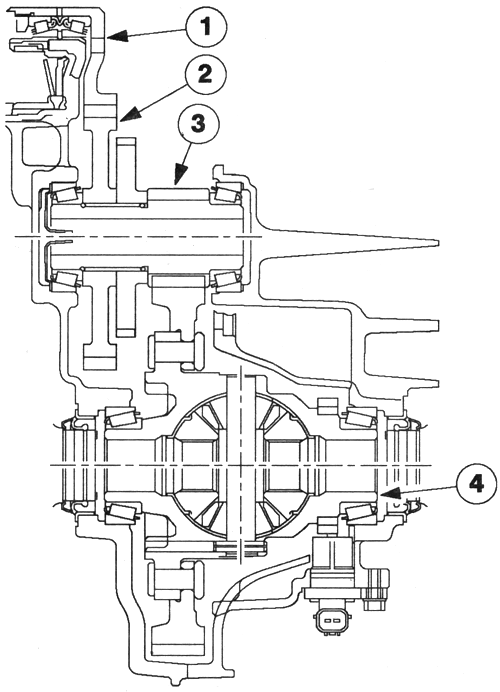

Рис. 3.158. Промежуточная передача и главная передача в сборе: 1 — ведущая шестерня главной передачи; 2 — ведущая шестерня передаточного вала; 3 — ведомая шестерня передаточного вала; 4 — дифференциал
