Внутренний механизм переключения передач Ford Focus

Рычаг переключения закрепляется на секции ручного вала, имеющей квадратное сечение. Осевое перемещение троса рычага выбора преобразуется во вращение ручного вала.

В коробке передач ручной вал приводит в действие рычаг парковочной защелки и приводной рычаг клапана с ручным управлением.

Клапан с ручным управлением — это клапан, активизируемый полностью вручную; он перемещается посредством приводного рычага клапана с ручным управлением, расположенного в блоке клапанов.

Клапан с ручным управлением гарантирует работу при действии гидравлической аварийной программы.

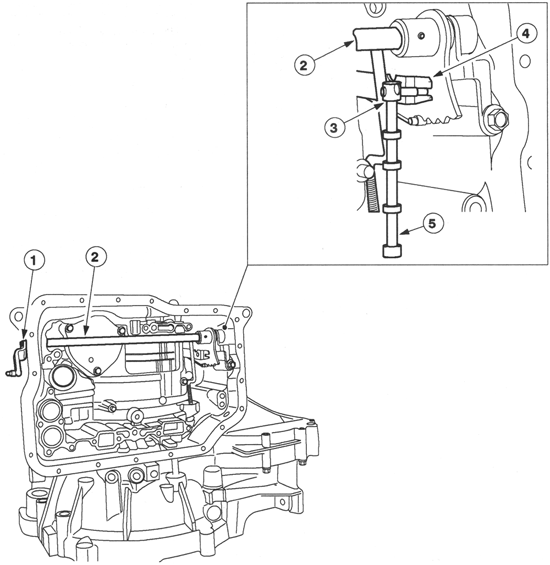

Рис. 3.156. Внутренний механизм переключения передач:

1 — рычаг на ручном вале; 2 — ручной вал;

3 — рычаг задействования стояночной защелки;

4 — рычаг в сборе с кронштейном;

5 — клапан с ручным управлением (в блоке клапанов, который не показан)
