Запчасти: Карданный вал для DFL-4181A

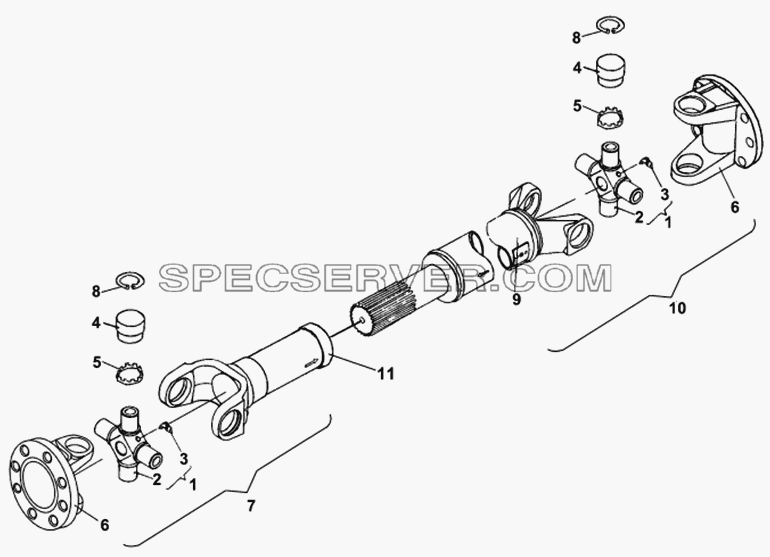

Карданный вал для DFL-4181A (список запасных частей)

Карданный вал для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2201010-T0501 Карданный вал со скользящей вилкой в сборе
- Q151B1455-0H1 Болт
- Q341B14-0H1 Гайка
- Q40314 Пружинная шайба
1 2201ZB6-030 Крестовина кардана в сборе
2 2201ZB6-031 Крестовый вал
3 Q701B90 Пресс-масленка
4 806806 Игольчатый подшипник в сборе
5 2201ZB6-032 Пылезащитный чехол
6 2201ZB6-023 Фланцевая вилка
7 2201045-T0501 Передающий вал с карданом в сборе
8 2201ZB6-026 Пружинящее бортокольцо
9 2201ZB6-016 Вилка валика шлица
10 2201ZB6-025 Вилка шлицевого валика кардана в сборе
11 2201ZB6-060 Защитный кожух со сальником в сборе
Запчасти: Передний мост в сборе для DFL-4181A

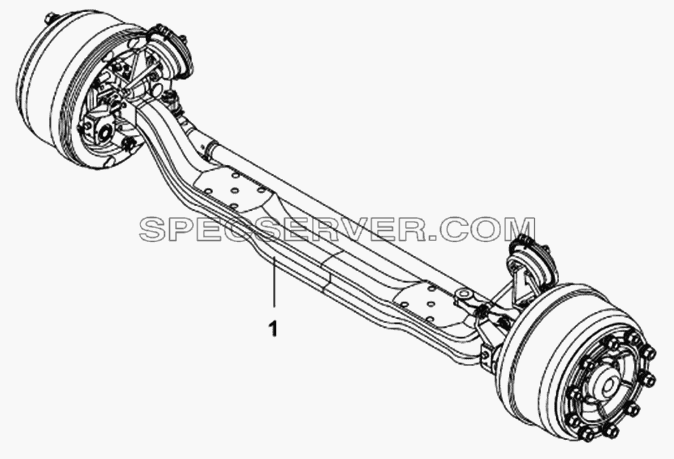

Передний мост в сборе для DFL-4181A (список запасных частей)

Передний мост в сборе для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 3000010-ZD100 Передний мост в сборе
Запчасти: Передний мост для DFL-4181A

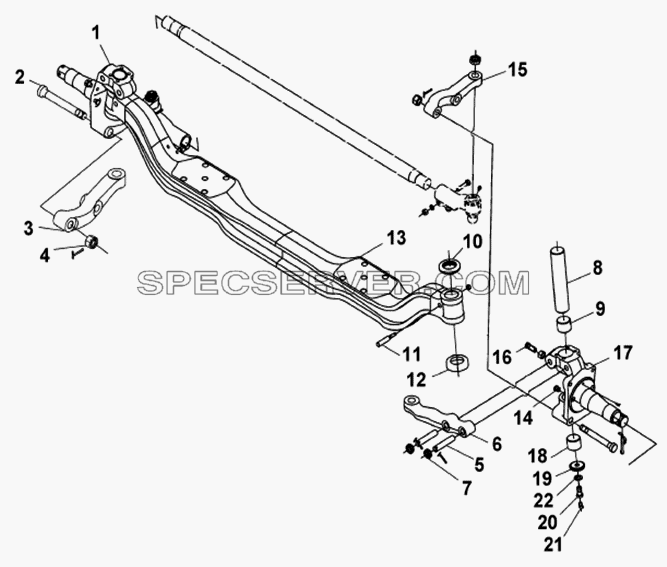

Передний мост для DFL-4181A (список запасных частей)

Передний мост для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Q340B10 Гайка
- Q40110 Шайба
- Q40310 Пружинная шайба
- Q500B0440 Шплинт
- Q500B0440 Шплинт
1 30ZB1-01016 Правая поворотная цапфа
1 30ZB1-01018 Правая поворотная цапфа
2 30ZB1-01043 Болт
3 30Z01-01042 Поворотный рычаг (правый)
4 30N-01045 Гайка корончатая
5 30N-01048 Шпилька
6 30ZB6-01044 Рычаг рулевой тяги
7 30N-01049 Гайка с прорезью
8 30Z01-01021 Шкворень
9 30Z01-01019 Верхняя втулка
10 30Z01-01022~01029,01052~01054 Регулированная прокладка поворотной цапфы
11 30J-01031 Клиновой стопорный штифт
12 30ZB3-01035 Упорный подшипник
13 30ZB3-01011 Передняя балка
14 30N-01033 Пробка
15 30Z01-01041 Нижний рычаг левого поворотного кулака
16 30N-01032 Винт ограничения поворота
17 30ZB3-01017 Левый поворотный кулак
18 30Z01-01020 Втулка
19 30Z01-01037 Сальник
20 30N-01039 Болт
21 Q701B70 Пресс-маслёнка
22 Q40116 Плоская шайба
Запчасти: Задний мост для DFL-4181A

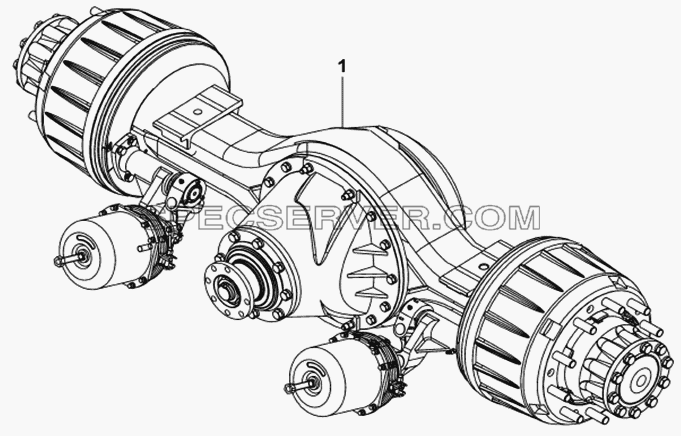

Задний мост для DFL-4181A (список запасных частей)

Задний мост для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 24ZB1T-00005(24ZS06-00005) Задний мост в сборе
Запчасти: Главный редуктор и дифференциал с коническими шестерями для DFL-4181A

Главный редуктор и дифференциал с коническими шестерями для DFL-4181A (список запасных частей)

Главный редуктор и дифференциал с коническими шестерями для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2402Z937-026 Ведомая коническая шестерня заднего моста
- 2402ZB7D-010 Главный редуктор заднего моста и дифференциал с коническими шестернями в сборе
- 2402ZB7D-020 Задняя ведущая коническая шестерня с кронштейном подшипника в сборе
- 2402ZS02-310 Дифференциала конической шестерёнки
- 7520E-1 Наружная обойма подшипника
- 7520E-2 Внутренняя обойма подшипника в сборе
- Q150B1020-5 Болт стопорной пластины
- Q151B1460-0H1 Болт
- Q151B1640-0H1 Болт
- Q314B14-0H1 Гайка
- Q40310 Пружинная шайба
- Q403B14 Пружинчатая шайба
- Q40516 Пружинчатая шайба
- Q40524 Пружинчатая шайба
1 2402ZAS02-072 Желообразная плоская гайка
2 2402ZB-071 Плоская шайба
3 2402ZAS01-065 Фланец в сборе
4 2402ZB-069 Кольцо
5 2402ZB-060 Манжета ведущей конической шестерни в сборе
6 2402ZS01-036 Гнездо подшипника ведущей конической шестерни
7 2402ZS01-081-088 Регулировочная прокладка ведущей конической шестерни
8 2402ZS01-037 Кольцо
9 27315E Подшипник в сборе
10 2502ZAS01-131-137 Регулировочная прокладка переднего подшипника ведущей конической шестерни
11 2402ZB-161 Регулировочная шайба переднего подшипника ведущей конической шестерни
12 27316E Подшипник в сборе
13 2402ZB-381 Регулировочная гайка подшипника дифференциала
14 7520E Подшипник в сборе
15 2402ZS01-356 Болт ведомой конической шестерни
16 2402ZS02-317 Левый корпус дифференциала конической шестерни
17 2402Z937-025 Ведущая коническая шестерня заднего моста
18 2402ZB-033 Задний подшипник ведущей конической шестерни
19 Q43145 Упорное кольцо вала
20 2402ZS01-115 Корпус редуктора заднего моста
21 2402ZS01-336 Опорная шайба шестерни полуоси
22 2402ZS01-335 Шестерня полуоси
23 2402ZS01-346 Опорная прокладка планетарной шестерни
24 2402ZS01-345 Планетарная шестерня
25 2402ZS01-331 Крестовина
26 2402ZS01-318 Правый корпус дифференциала конической шестерни
27 Q151B18100-0H1-J1 Болт
28 2402ZB-383 Стопорная пластина регулировочной гайки подшипника дифференциала
29 2402ZS01-117 Крышка подшипника дифференциала
30 Q151B24140-0H1 Болт крышки подшипника дифференциала

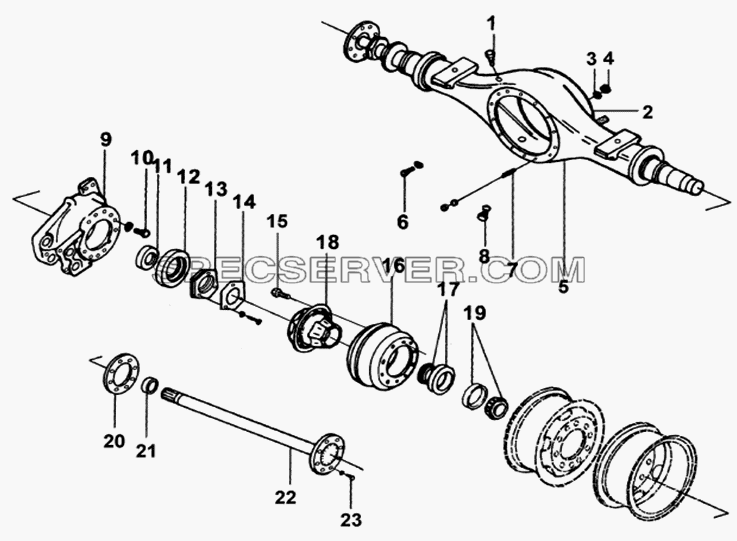

Устройство заднего моста для DFL-4181A (список запасных частей)

Устройство заднего моста для DFL-4181A (список запасных частей)

Устройство заднего моста для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2401-051 Кронштейн штуцера тройника
- 2401N-052 Кронштейн трубопровода тормоза
- 2401ZB-052 Гнездо соединения кронштейна нагрузочного клапана
- 24ZS01-03065 Левая полуось заднего моста
- 31XZB-04022 Внутренняя обойма внутреннего подшипника ступицы заднего колеса в сборе
- 31XZB-04032 Внутренняя обойма наружного подшипника ступицы заднего колеса в сборе
- 35ZS01A-02065 Ступица колеса и тормозной барабан заднего моста в сборе
- 37N-24224 Крепежная лента
- Q2140616 Винт
- Q341B14 Гайка
- Q40306 Пружинная шайба
- Q40514 Тяжелая пружинная шайба
- Q40516 Пружинчатая шайба
- Q40518 Пружинчатая шайба
1 24N-01068 Сапун
3 24N-01065 Пробка отверстия уровня масла
4 24N-01066 Уплотнительная шайба
5 2401ZS06-010 Корпус заднего моста в сборе
6 Q151B1435-0H1-J1 Болт
7 24N-01063 Шпилька крепления редуктора
8 24N-01072 Пробка сливного отверстия в сборе
9 3502ZB1-026 Суппорт тормоза заднего моста
10 35N-02083 Болт крепления заднего тормоза
11 31XZB-04075 Кольцо заднего сальника
12 31XZB-04080 Манжета ступицы заднего колеса в сборе
13 24XZB-01076 Регулировочная гайка подшипника ступицы колеса
14 24XZB-01081 Контрогайка подшипника колесной ступицы
15 31CKD-04051 Болт заднего колеса
16 35ZS01-02075 Задний тормозной барабан
17 31XZB-04021 Наружная обойма внутреннего подшипника ступицы заднего колеса
18 31XZB-04015 Ступица заднего колеса
19 31XZB-04031 Наружная обойма наружного подшипника ступицы заднего колеса
20 24XZB-03064 Прокладка полуоси заднего моста
21 24XZB-01090 Манжета полуоси в сборе
22 S24XZB-03065 Полуось заднего моста
23 24N-03063 Болт
