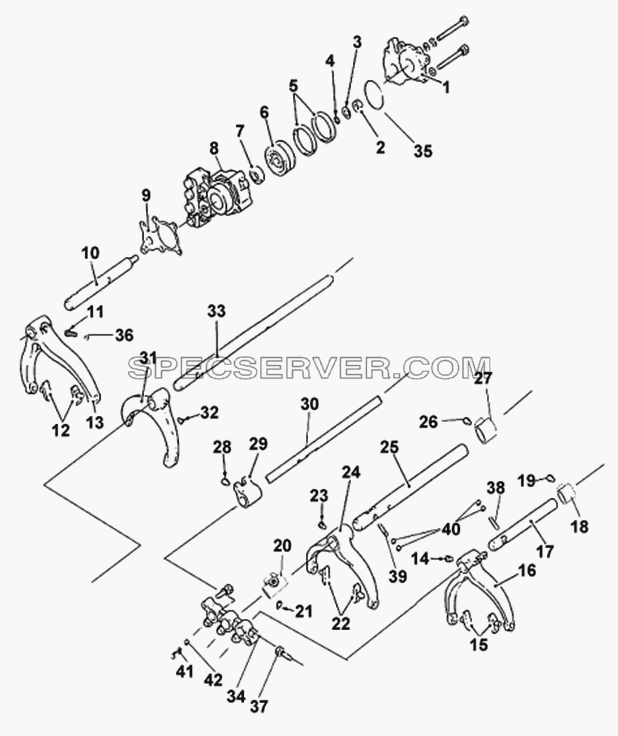

Запчасти: Блок управления переменой скоростей для DFL-4181A

Блок управления переменой скоростей для DFL-4181A (список запасных частей)

Блок управления переменой скоростей для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- DC9J135T-297A Запорный палец выключателя задней передачи
- DC9J135T-680 Цилиндр управления демультипликатора в сборе
1 DC9J135T-682A Головка цилиндра
2 DC12J150T-697 Самоблокировочная гайка
3 Q40116 Плоская шайба
4 DC12J150T-696 Кольцо ступенчатого вильчатого валика
5 DC12J150T-695 Уплотнительная шайба поршня ступенчатого демультипликатора
6 DC12J150T-694 Поршень цилиндра ступенчатого демультипликатора
7 DC12J150T-693A Уплотнительная шайба ступенчатого вилочного валика
8 DC9J135T-681A Цилиндр управления демультипликатора
9 DC12J150T-691 Бумажная прокладка цилиндра
10 DC12J150T-671A Ступенчатый вилочный валик демультипликатора
11 DC12J150T-673 Палец переключательной вилки ступенчатого демультипликатора
12 DC12J150T-217 Сухарик переключательной вилки
13 DC12J150T-672 Переключательная вилка вспомогательной коробки
14 DC12J150T-218 Внутришестиугольная коническая заглушка
15 DC12J150T-217 Сухарик переключательной вилки
16 DC9J135T-272 Переключательная вилка четвертой и пятой передачи
17 DC9J135T-271 Валик переключательной вилки четвертой и пятой передачи
18 DC12J150TM-263 Направляющая втулка четвертой и пятой передачи
19 DC12J150T-218 Внутришестиугольная коническая заглушка
20 DC9J135T-253 Направляющий сухарь второй и третьей передачи
21 DC12J150T-218 Внутришестиугольная коническая заглушка
22 DC12J150T-217 Сухарик переключательной вилки
23 DC12J150T-218 Внутришестиугольная коническая заглушка
24 DC12J150T-252 Переключательная вилка второй и третьей передачи
25 DC9J135T-251 Валик переключательной вилки второй и третьей передачи
26 DC12J150T-218 Внутришестиугольная коническая заглушка
27 DC9J135T-254 Направляющая втулка второй и третьей передачи
28 DC12J150T-218 Внутришестиугольная коническая заглушка
29 DC9J135T-243 Направляющий сухарь задней передачи
30 DC9J135T-261A Валик переключательной вилки первой и задней передачи
31 DC9J135T-242A Переключательная вилка первой и задней передачи
32 DC12J150T-218 Внутришестиугольная коническая заглушка
33 DC9J135T-241A Валик вилки перемены скоростей первой и задней передачи
34 DC9J135T-216 Держатель валика стопорной переключательной вилки
35 DC9J135T-698 Уплотнительное кольцо
36 DC12J150T-674 Стопорное кольцо из стальной проволоки
37 DC9J135T-296 Запорный палец выключателя холостой передачи
38 DC12J150T-293 Блокирующий круглый штифт
39 DC12J150T-292 Блокирующий круглый штифт
40 Q966143 Шарик
41 DC12J150T-291 Пружина валика стопорной переключательной вилки
42 Q966111 Шарик
Запчасти: Корпус КПП для DFL-4181A

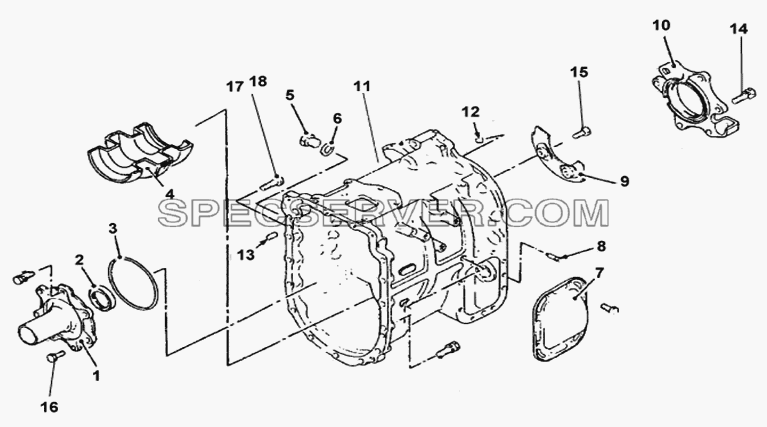

Корпус КПП для DFL-4181A (список запасных частей)

Корпус КПП для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- DC9J135T-020 Промежуточный корпус в сборе
1 DC9J150T02-041 Крышка подшипника первичного вала
1 GB9074.15-88xM12x1.25x55 Koмпoнoвoчныe бoлты M12x1.25x55
2 DC6J110T-043S Сальник первичного вала
3 DC12J150T-042 Кольцо
4 DC9J135T-821 Масляный резервуар
5 DC12J150T-402 Пробка
6 Q72324T5 Уплотнительная прокладка
7 DC12J150T-026 Крышка отверстия отбора мощности для задней передачи
8 DC4205N150-401 Шпилька
9 DC9J135T-828 Масляный резервуар демультипликатора
10 DC12J150T-191 Крышка заднего подшипника вторичного вала
11 DC12J150T-815 Масляный фильтр в сборе
12 DC12J150T-013 Фиксированый круглый штифт
13 DC12J150T-013 Фиксированый круглый штифт
14 DC12J150T-192 Болт с цветовидной головкой
15 GB9074.15-88xM8x25 Koмпoнoвoчныe бoлты M8x25
16 GB9074.15-88xM10x1.25x30 Koмпoнoвoчныe бoлты M10x1.25x30
17 GB9074.15-88xM12x1.25x40 Koмпoнoвoчныe бoлты M12x1.25x40

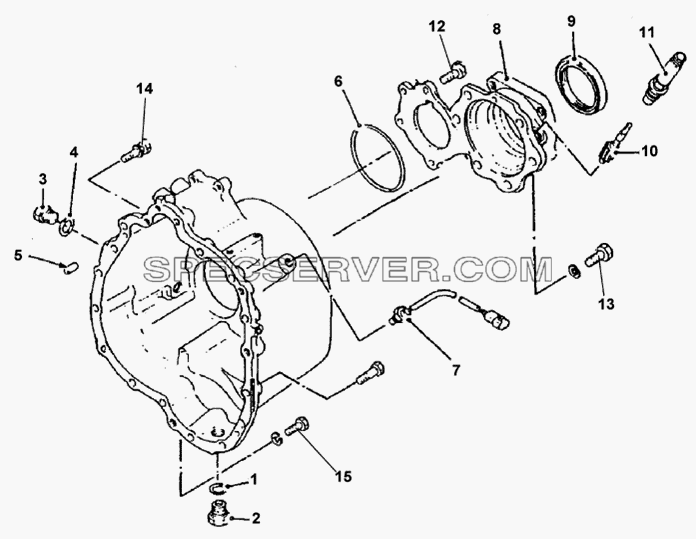

Запчасти: Задняя крышка для DFL-4181A

Задняя крышка для DFL-4181A (список запасных частей)

Задняя крышка для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- DC12J150T-160 Выступ выводного вала в сборе
- DC12J150T-605 Задний корпус
- DC12J150T-830 Масляный насос в сборе
- DC12J150TMA01-150 Задняя крышка в сборе
- DC9J135T-390 Регулятор фильтра
- DC9J150T-470 Выключатель указания задней передачи в сборе
1 Q72324T5 Уплотнительная прокладка
2 24N-01072 Пробка сливного отверстия в сборе
3 DC12J150T-402 Пробка
4 Q72324T5 Уплотнительная прокладка
5 DC12J150T-013 Фиксированый круглый штифт
6 DC12J150T-(657-667) Регулировочная прокладка для заднего подшипника промежуточного вала
7 DC12J150T-710 Пробка шестиугольной головки
8 DC12J150T01-151 Задняя крышка
9 DC12J150T-156S Сальник крышки заднего подшипника
10 DC12J150TMA01-522 Ведомая шестерня спидометра
11 DC6J90TA-526 Соединитель гибкого валика спидометра
12 GB9074.15-88xM12x1.25x40 Koмпoнoвoчныe бoлты M12x1.25x40
13 GB9074.15-88xM12x1.25x55 Koмпoнoвoчныe бoлты M12x1.25x55
14 GB9074.15-88xM12x1.25x95 Koмпoнoвoчныe бoлты M12x1.25x95
15 GB9074.15-88xM12x1.25x55 Koмпoнoвoчныe бoлты M12x1.25x55

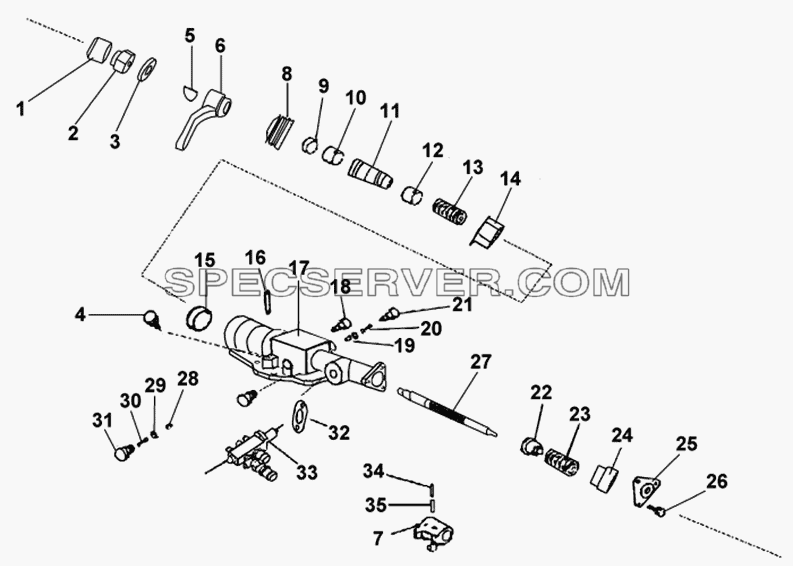

Верхняя крышка для DFL-4181A (список запасных частей)

Верхняя крышка для DFL-4181A (список запасных частей)

Верхняя крышка для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- DC9J150T39-300 Верхняя крышка в сборе
1 DC12J150TM-376 Заглушка
2 DC12J150TM-375 Контрогайка
3 DC12J150TM-374 Шайба
4 1700N-350 Вентиляционная пробка в сборе
5 Q5500622 Сегментная шпонка
6 DC9J150T-324A Коромысло для выбора передачи
7 DC9J150T04-311A Рычаг переключения передач
8 DC12J150TM-377 Резиновая втулка
9 DC12J150TM-318 Гнездо пружины
10 DC12J150TM-312 Втулка вала переключения передач 1
11 DC12J150TM-323 Втулка вала по переключению передач
12 DC12J150TM-313 Втулка вала переключения передач 2
13 DC12J150TM-327 Затухающая пружина для пятой и шестой передачи
14 DC12J150TM-314 Гнездо затухающей пружины для пятой и шестой передачи
15 DC12J150TM-317 Сальник втулки вала переключения передач
16 DC12J150TM-328 Круглый штифт
17 DC9J150T04-301 Верхняя крышка
18 DC9J135T-338 Пробка
19 DC9J135T-286 Стопорный штифт
20 DC9J135T-285 Стопорная пружина
21 DC9J135T-368 Гнездо затухающей пружины переключения передач
22 DC9J135T04-316 Гнездо пружины
23 DC9J135T-285 Стопорная пружина
24 DC12J150TM-318 Гнездо пружины
25 DC9J150T04-303 Верхняя крышка цилиндра
26 GB9074.15-88xM8x25 Koмпoнoвoчныe бoлты M8x25
27 DC9J150T04-311A Рычаг переключения передач
28 Q966064 Стальной шар
29 Q966065 Стальной шар
30 DC6J90TB-367 Пружина переключения передач
31 DC6J90TB-368 Гнездо пружины переключения передач
32 DC9J135T-381 Бyмaжнaя пpokлaдka двoйнoгo H-oбpaзнoгo kлaпaнa
33 DC9J135T-382 Двoйнoй H-oбpaзнoй kлaпaн
34 DC12J150T-356 Круглый штифт
35 DC12J150T-357 Круглый штифт
Рычаг переключения передач для DFL-4181A (список запасных частей)

Рычаг переключения передач для DFL-4181A (список запасных частей)

Рычаг переключения передач для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 17ZB1-03083 Схема передач
1 17ZB1-03080 Рукоятка
2 Q350B10 Гайка

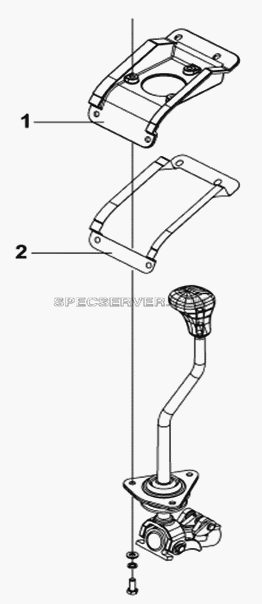

Кронштейн управления коробкой передач для DFL-4181A (список запасных частей)

Кронштейн управления коробкой передач для DFL-4181A (список запасных частей)

Кронштейн управления коробкой передач для DFL-4181A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 17ZD2A-03058 Опора рычага переключения передач
- Q150B0825 Болт
- Q150B1025 Болт
- Q40108 Плоская шайба
- Q40110 Шайба
- Q40308 Пружинная шайба
- Q40310 Пружинная шайба
1 17ZD2A-03058 Опора рычага переключения передач
2 17ZD2A-03062 Прокладка
