NOTE: The sleeves and pistons of the overlap reg-
ulating valves must not be mixed up.

(2) Install all valves and springs from the valve

body (1) (Fig. 136). Check all valves for ease of move-
ment and shavings.

(3) Install the screws to hold the side covers to the

valve body. Tighten the screws to 4 N·m (35 in.lbs.).

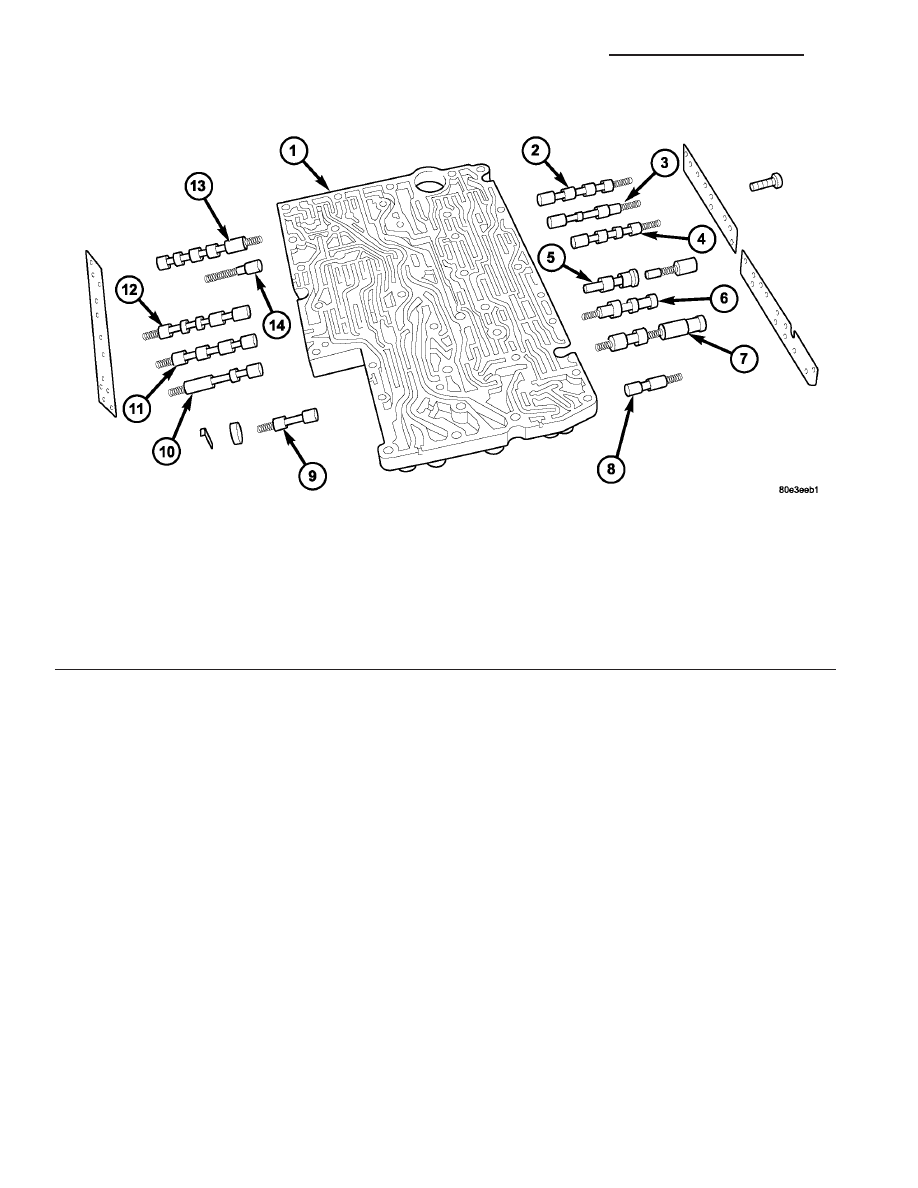

Fig. 136 Valve Body Components

1 - VALVE BODY

8 - SHIFT VALVE PRESSURE REGULATING VALVE

2 - 1-2/4-5 COMMAND VALVE

9 - B2 SHIFT VALVE

3 - 1-2/4-5 HOLDING PRESSURE SHIFT VALVE

10 - 2-3 HOLDING PRESSURE SHIFT VALVE

4 - 1-2/4-5 SHIFT PRESSURE SHIFT VALVE

11 - 2-3 COMMAND VALVE

5 - 1-2/4-5 OVERLAP REGULATING VALVE, SLEEVE, AND PIS-
TON

12 - 2-3 SHIFT PRESSURE SHIFT VALVE

6 - SHIFT PRESSURE REGULATING VALVE

13 - TCC LOCK-UP REGULATING VALVE

7 - REGULATING VALVE PRESSURE REGULATING VALVE

14 - TCC DAMPER VALVE - if equipped

21 - 126

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

(4) Install all valves and springs into the valve

housing (2) (Fig. 137). Check all valves for ease of
movement and shavings.

(5) Install the screws to hold the side covers to the

valve housing. Tighten the screws to 4 N·m (35
in.lbs.).

NOTE: A total of 12 valve balls are located in the
valve body, four made from plastic (4) and eight
from steel (1, 3).

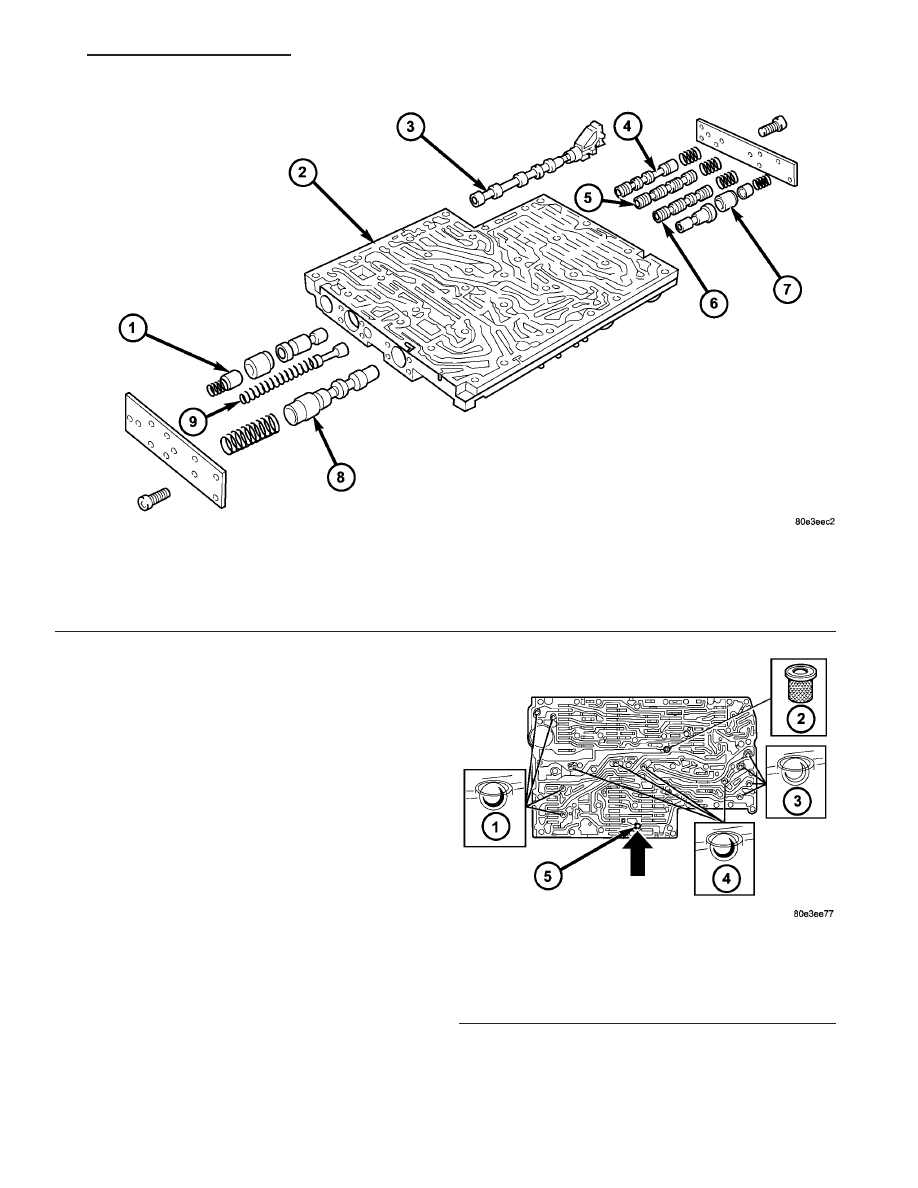

Fig. 137 Valve Housing Components

1 - 2-3 OVERLAP REGULATING VALVE, SLEEVE, AND PISTON

6 - 3-4 SHIFT PRESSURE SHIFT VALVE

2 - VALVE HOUSING

7 - 3-4 OVERLAP REGULATING VALVE, SLEEVE, AND PISTON

3 - SELECTOR VALVE

8 - OPERATING PRESSURE REGULATING VALVE

4 - 3-4 HOLDING PRESSURE SHIFT VALVE

9 - LUBRICATING PRESSURE REGULATING VALVE

5 - 3-4 COMMAND VALVE

Fig. 138 Check Balls and Strainer Location

1 - STEEL CHECK BALLS
2 - CENTRAL STRAINER
3 - STEEL CHECK BALLS
4 - PLASTIC CHECK BALLS
5 - PLAIN DOWEL PIN

VA

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 127

(6) Install all check balls (1, 3, 4) (Fig. 138) and

the central strainer (2).

(7) Install the strainer (1) (Fig. 139) in the inlet to

torque converter lock-up control solenoid valve.

(8) Position the sealing plate (3) onto the valve

body (4) (Fig. 140).

(9) Install the valve housing (2) onto the valve

body (4) and sealing plate (3).

(10) Install the shift plate Torx

t bolts (1) (Fig.

140). Tighten the bolts to 8 N·m (71 in.lbs.).

(11) Install leaf spring (5) (Fig. 140).

(12) Install the strainers (1, 2) for the modulating

pressure and shift pressure control solenoid valves
(Fig. 141) into the valve housing.

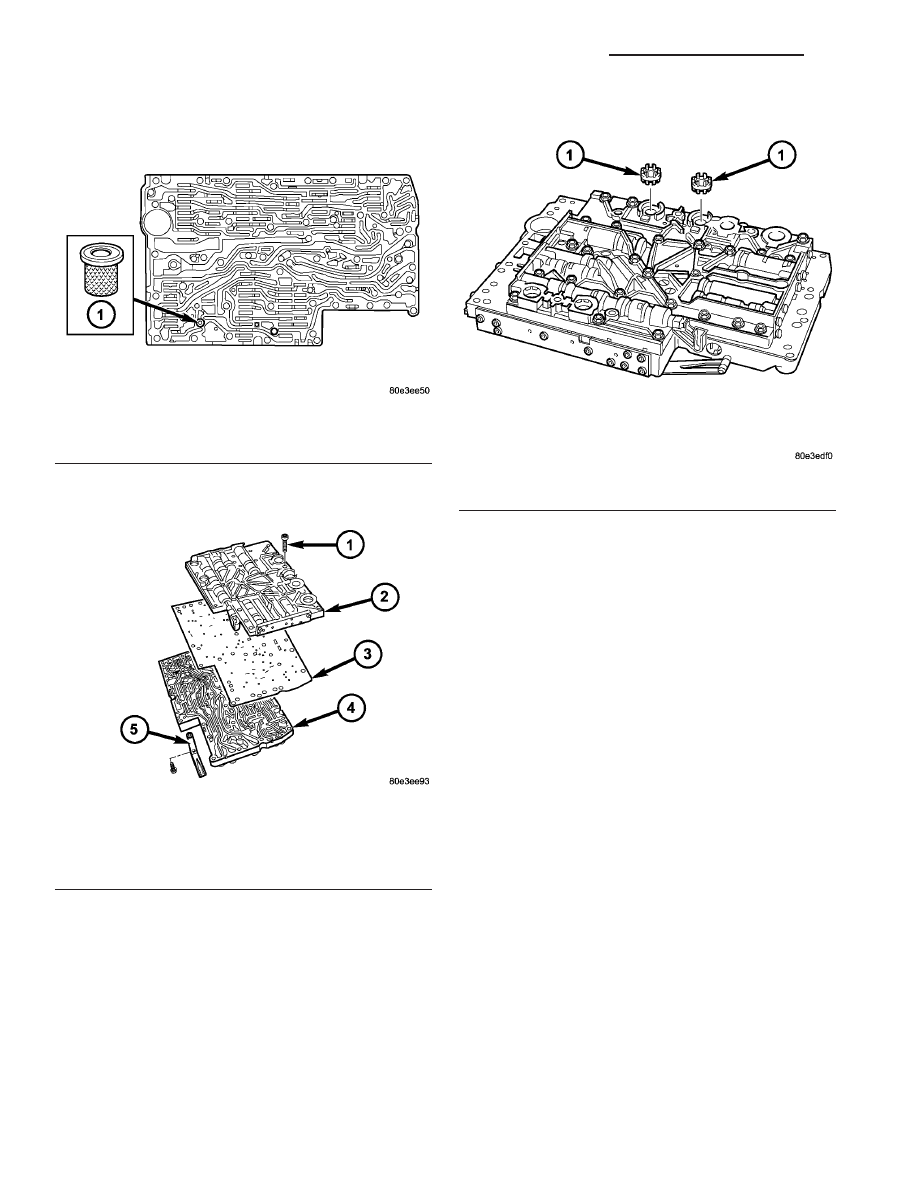

Fig. 139 Converter Lock-up Solenoid Valve Strainer

Location

1 - CONVERTER LOCK-UP SOLENOID STRAINER

Fig. 140 Shift Plate Components

1 - BOLTS - 29
2 - VALVE HOUSING
3 - SEALING PLATE
4 - VALVE BODY
5 - LEAF SPRING

Fig. 141 Solenoid Valve Strainer Locations

1 - SOLENOID VALVE STRAINERS

21 - 128

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

(13) Install the electrohydraulic control module

(12) onto the shift plate (13) (Fig. 142).

(14) Bend the retaining lug on stiffening rib on

transmission oil temperature sensor to retain the
electrohydraulic control module.

(15) Install the solenoid valves (6 - 11) into shift

plate (13).

NOTE: Check O-rings on solenoid valves for dam-
age and replace if necessary.

(16) Install the leaf springs (5).
(17) Install the Torx

t socket bolts (3, 4) (Fig. 142).

Tighten the bolts to 8 N·m (71 in.lbs.).

NOTE: Pay attention to the different lengths of the
Torx

T

socket bolts.

(18) Install the solenoid caps (1, 2).
(19) Install the electrohydraulic unit into the vehi-

cle.

INSTALLATION

(1) Position the electrohydraulic unit in the trans-

mission housing.

(2) Insert selector valve (1) (Fig. 143) in driver of

detent plate (2). When installing the electrohydraulic
control module in the transmission housing, the plas-
tic part of the selector valve (1) must engage in the
driver of the detent plate (2).

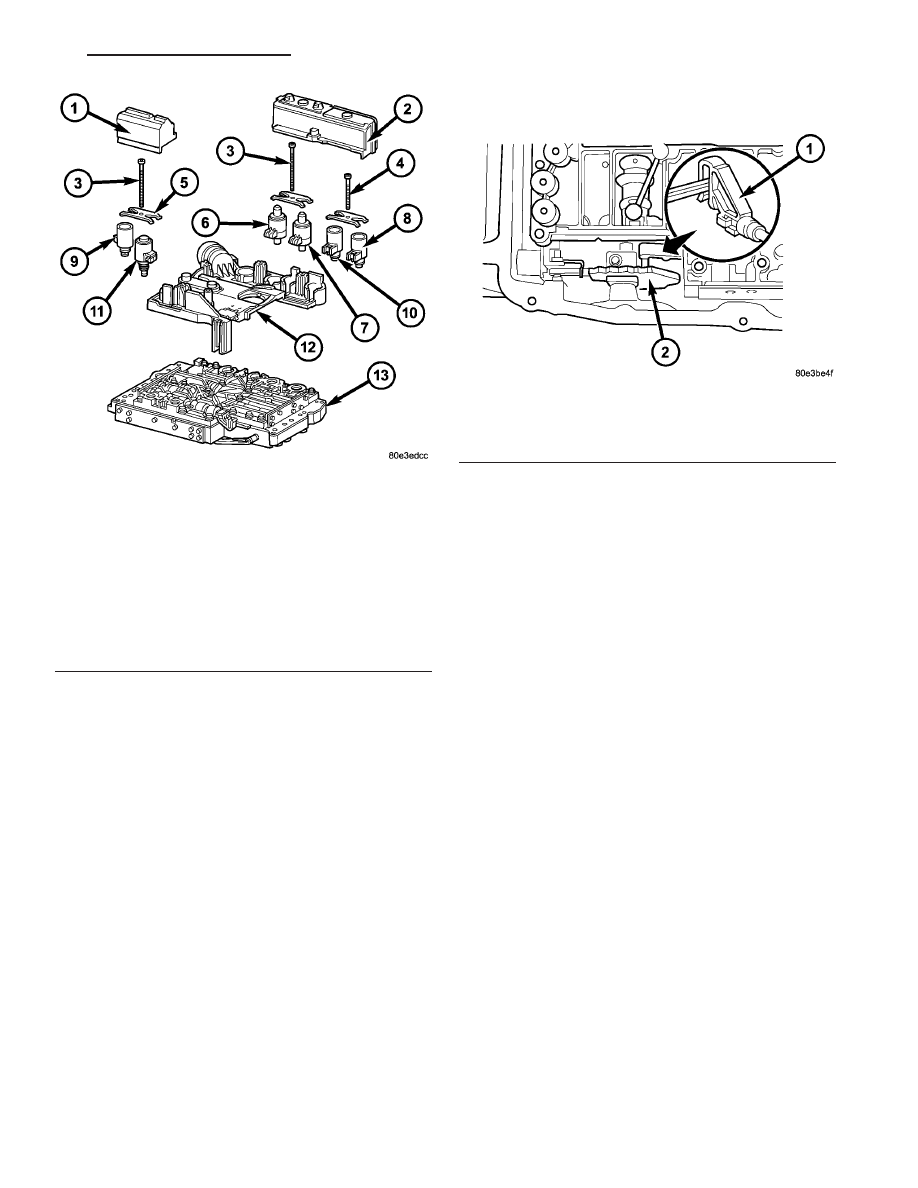

Fig. 142 Electrical Unit Components

1 - SOLENOID CAP
2 - SOLENOID CAP
3 - BOLT - M6X32
4 - BOLT - M6X30
5 - LEAF SPRING
6 - MODULATING PRESSURE REGULATING SOLENOID VALVE
7 - SHIFT PRESSURE REGULATING SOLENOID
8 - 3-4 SHIFT SOLENOID
9 - TORQUE CONVERTER LOCK-UP SOLENOID
10 - 1-2/4-5 SHIFT SOLENOID
11 - 2-3 SHIFT SOLENOID
12 - ELECTRICHYDRAULIC CONTROL MODULE
13 - SHIFT PLATE

Fig. 143 Connect The Selector Valve To The Detent

Plate

1 - SELECTOR VALVE
2 - DETENT PLATE
