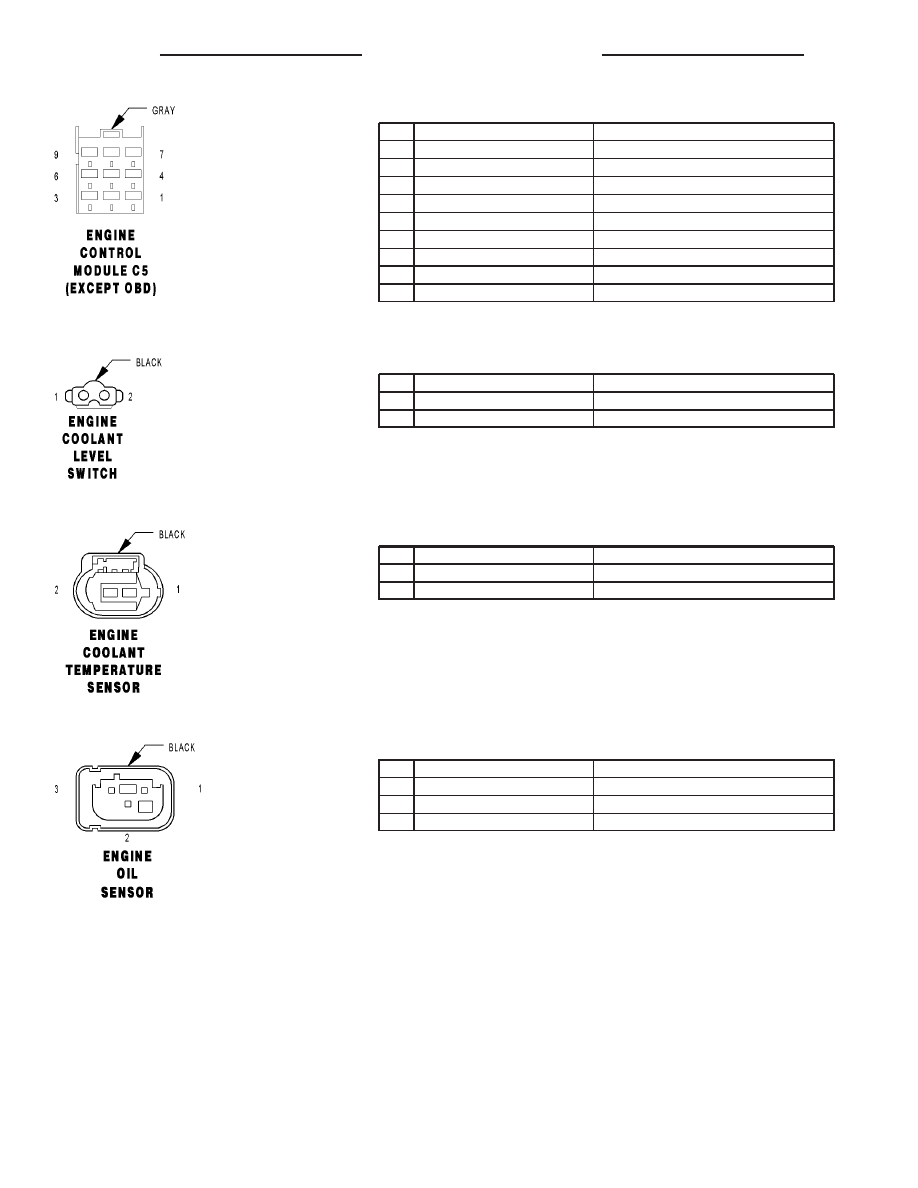

ENGINE CONTROL MODULE C5 (EXCEPT OBD) - GRAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

14BK

COMMON INJECTOR DRIVER NO. 1

3

14BK/YL

FUEL INJECTOR NO. 4 CONTROL

4

14BL

COMMON INJECTOR DRIVER NO. 2

5

14BK/VT

FUEL INJECTOR NO. 2 CONTROL

6

-

-

7

14BK/DG

FUEL INJECTOR NO. 5 CONTROL

8

14BK/RD

FUEL INJECTOR NO. 3 CONTROL

9

14BK/BL

FUEL INJECTOR NO. 1 CONTROL

ENGINE COOLANT LEVEL SWITCH - BLACK

CAV

CIRCUIT

FUNCTION

1

20DG/WT/BL

ENGINE COOLANT LEVEL SWITCH SIGNAL

2

16BR

GROUND

ENGINE COOLANT TEMPERATURE SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20BR/WT

ENGINE COOLANT TEMPERATURE SENSOR GROUND

2

20DG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

ENGINE OIL SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20GY/BL

ENGINE OIL SENSOR SIGNAL

2

20BR/BK

SENSOR GROUND

3

20RD/YL

ENGINE OIL SENSOR 5 VOLT SUPPLY

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

VA

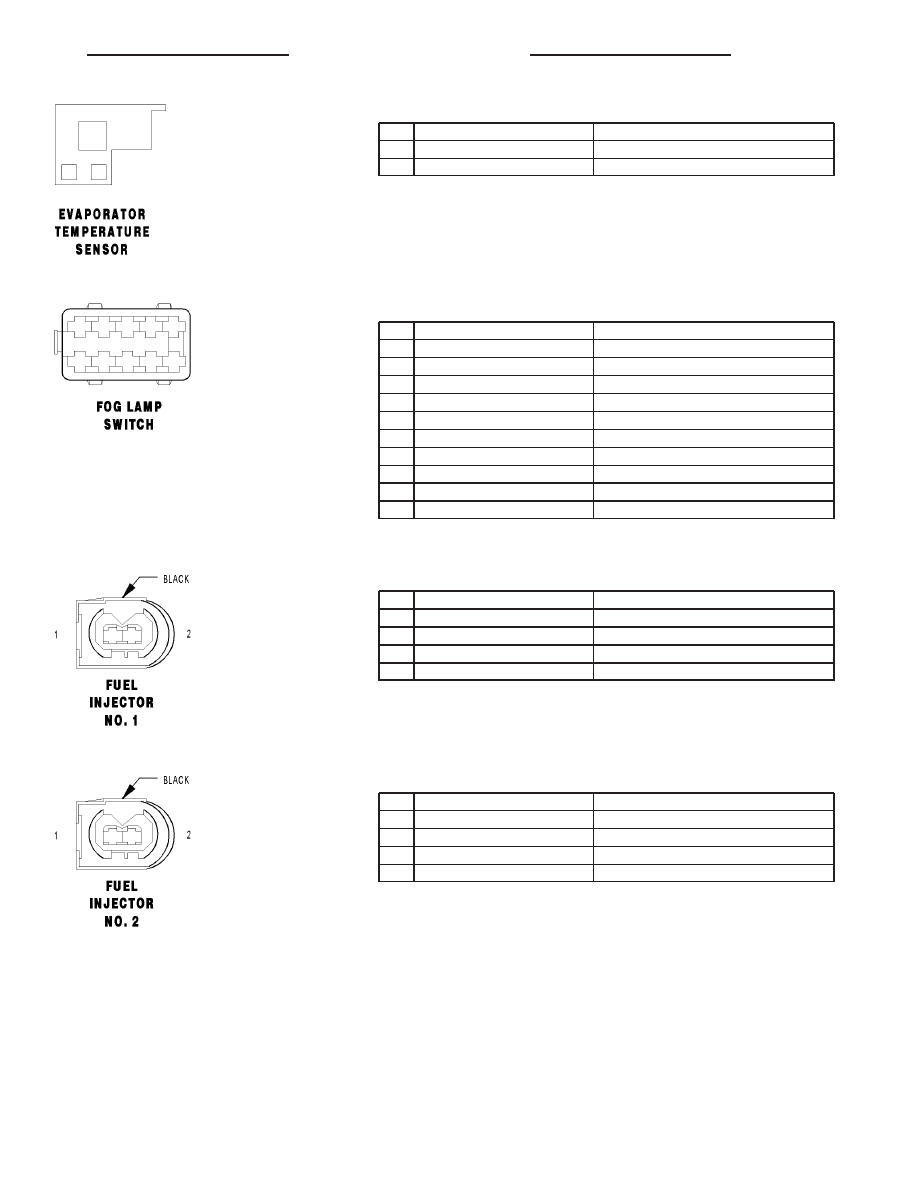

EVAPORATOR TEMPERATURE SENSOR

CAV

CIRCUIT

FUNCTION

1

18BR/DG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

18BR/BL

SENSOR GROUND

FOG LAMP SWITCH

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

16RD

FUSED B(+)

4

-

-

5

-

-

6

-

-

7

18RD/BK

FOG LAMP RELAY CONTROL

8

-

-

9

-

-

10

16BR

GROUND

FUEL INJECTOR NO. 1 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/BL (EXCEPT OBD)

FUEL INJECTOR NO. 1 CONTROL

1

16BK/RD (OBD)

FUEL INJECTOR NO. 1 LOW-SIDE CONTROL

2

14BK (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 1

2

16BL (OBD)

FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL

FUEL INJECTOR NO. 2 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/VT (EXCEPT OBD)

FUEL INJECTOR NO. 2 CONTROL

1

16BK/BL (OBD)

FUEL INJECTOR NO. 2 LOW-SIDE CONTROL

2

14BL (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 2

2

16BK (OBD)

FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

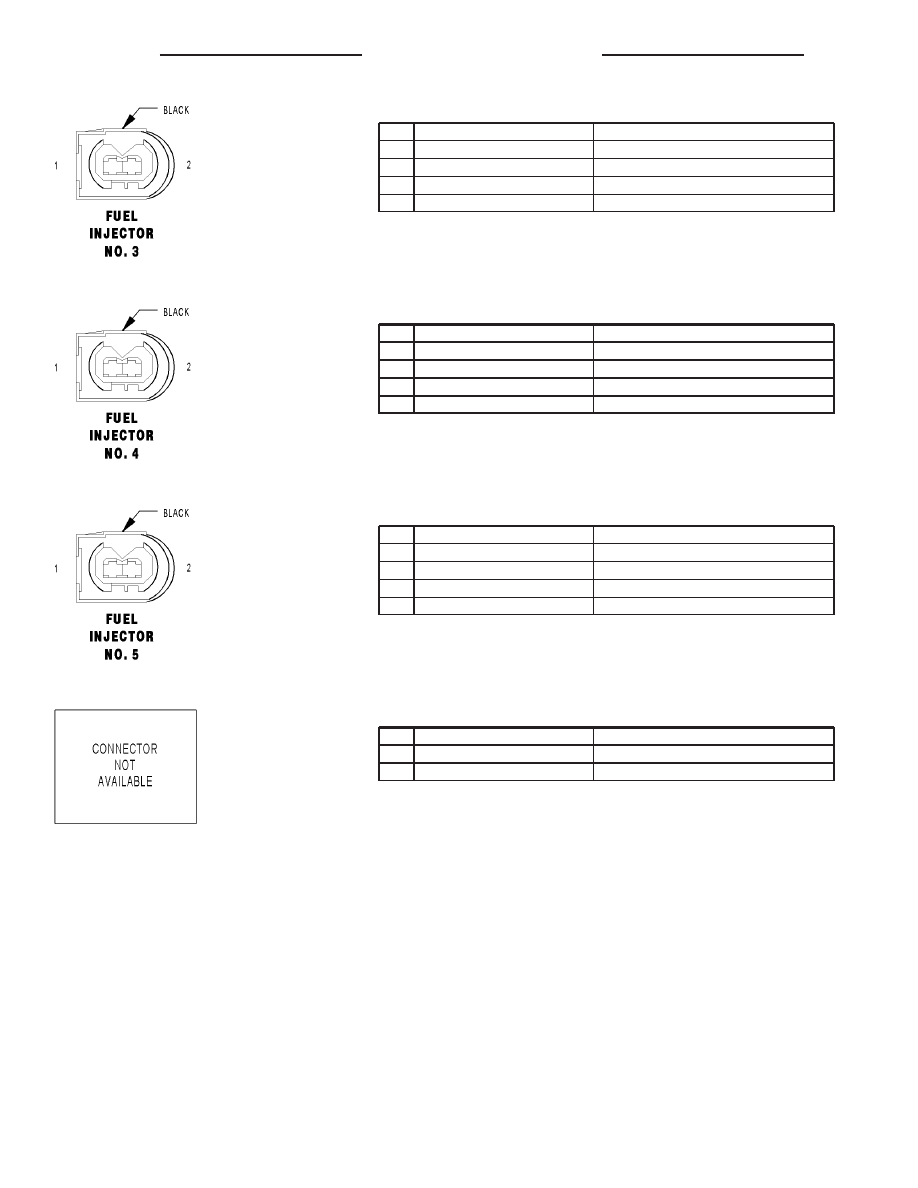

FUEL INJECTOR NO. 3 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/RD (EXCEPT OBD)

FUEL INJECTOR NO. 3 CONTROL

1

16BK/DG (OBD)

FUEL INJECTOR NO. 3 LOW-SIDE CONTROL

2

14BK (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 1

2

16DG (OBD)

FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL

FUEL INJECTOR NO. 4 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/YL (EXCEPT OBD)

FUEL INJECTOR NO. 4 CONTROL

1

16BK/VT (OBD)

FUEL INJECTOR NO. 4 LOW-SIDE CONTROL

2

14BK (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 1

2

16BL/WT (OBD)

FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL

FUEL INJECTOR NO. 5 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/DG (EXCEPT OBD)

FUEL INJECTOR NO. 5 CONTROL

1

16BK/YL (OBD)

FUEL INJECTOR NO. 5 LOW-SIDE CONTROL

2

14BL (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 2

2

16BK/WT (OBD)

FUEL INJECTOR NO. 5 HIGH-SIDE CONTROL

FUEL LEVEL SENSOR

CAV

CIRCUIT

FUNCTION

2

20BL/BK

FUEL LEVEL SENSOR SIGNAL (+)

3

20BR

FUEL LEVEL SENSOR SIGNAL RETURN

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

VA

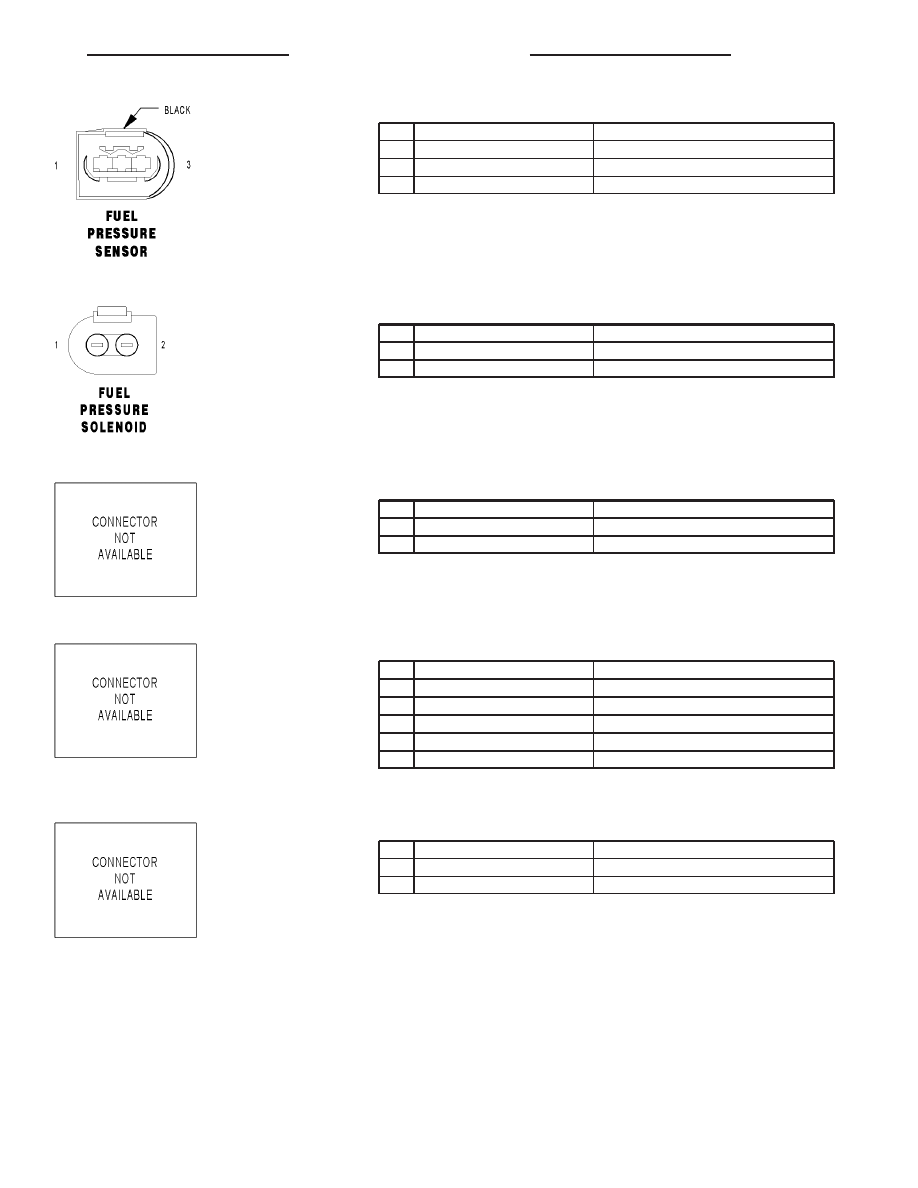

FUEL PRESSURE SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20BR/GY

FUEL PRESSURE SENSOR GROUND

2

20DG/VT

FUEL PRESSURE SENSOR SIGNAL

3

20RD/DG

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

FUEL PRESSURE SOLENOID

CAV

CIRCUIT

FUNCTION

1

20BK/WT

FUEL PRESSURE SOLENOID CONTROL

2

20RD/WT

FUEL PRESSURE SOLENOID 12 VOLT SUPPLY

FUEL PUMP (OBD)

CAV

CIRCUIT

FUNCTION

1

14BK

FUEL PUMP RELAY OUTPUT

2

14BR

GROUND

FUEL PUMP RELAY (OBD)

CAV

CIRCUIT

FUNCTION

30

14RD/BK

FUSED B(+)

85

18BR/RD

FUEL PUMP RELAY CONTROL

86

18BK/RD

FUSED ENGINE CONTROL RELAY OUTPUT

87

14BK

FUEL PUMP RELAY OUTPUT

87A

-

-

FUEL QUANTITY CONTROL VALVE (OBD)

CAV

CIRCUIT

FUNCTION

1

20BK/WT

FUEL QUANTITY SOLENOID CONTROL

2

18RD/BK

FUEL QUANTITY SOLENOID 12 VOLT SUPPLY

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47
