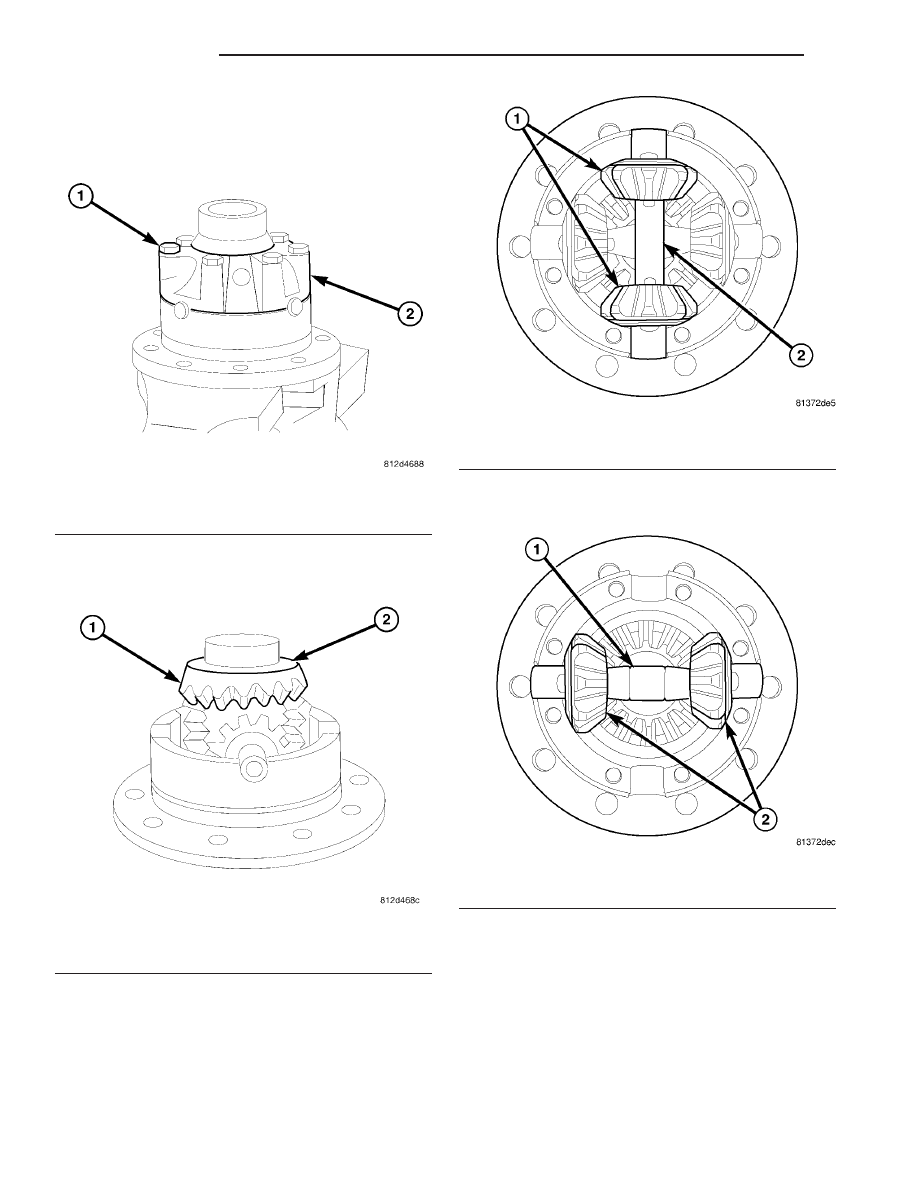

DISASSEMBLY

DISASSEMBLY - SINGLE REAR WHEEL

(1) Remove differential cover bolts and remove

cover (Fig. 33).

(2) Remove upper differential side gear (1) and

shim (2) (Fig. 34).

(3) Remove first set of differential pinion gears (1),

spherical washers and mate shaft (2) (Fig. 35).

(4) Remove second set of differential pinion gears

(2), spherical washers and mate shaft (1) (Fig. 36).

Fig. 33 DIFFERENTIAL COVER

1 - BOLTS
2 - COVER

Fig. 34 UPPER SIDE GEAR

1 - SIDE GEAR
2 - SHIM

Fig. 35 FIRST PINION GEARS

1 - PINION GEARS
2 - MATE SHAFT

Fig. 36 SECOND PINION GEAR SET

1 - MATE SHAFT
2 - PINION GEARS

3 - 32

REAR AXLE

VA

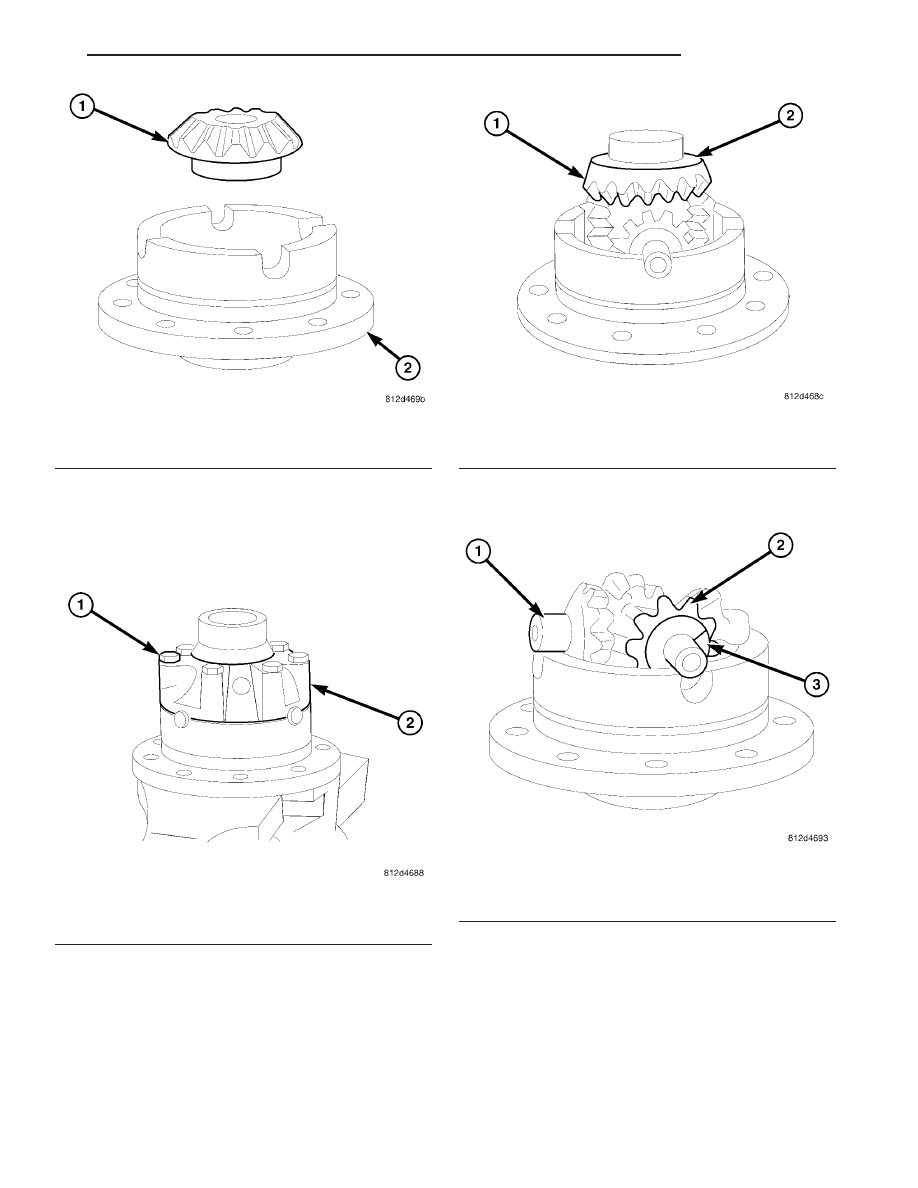

(5) Remove lower differential side gear (1) and

shim (Fig. 37).

DISASSEMBLY - DUAL REAR WHEEL

(1) Remove differential cover bolts and remove

cover (Fig. 38).

(2) Remove upper differential side gear (1) and

shim (2) (Fig. 39).

(3) Remove differential cross shaft (1) with pinion

gears (2) and spherical washers (3) (Fig. 40).

Fig. 37 LOWER SIDE GEAR

1 - SIDE GEAR
2 - DIFFERENTIAL CASE

Fig. 38 DIFFERENTIAL COVER

1 - BOLTS
2 - COVER

Fig. 39 UPPER SIDE GEAR

1 - SIDE GEAR
2 - SHIM

Fig. 40 DIFFERENTIAL PINIONS

1 - CROSS SHAFT
2 - PINION GEAR
3 - WASHER

VA

REAR AXLE

3 - 33

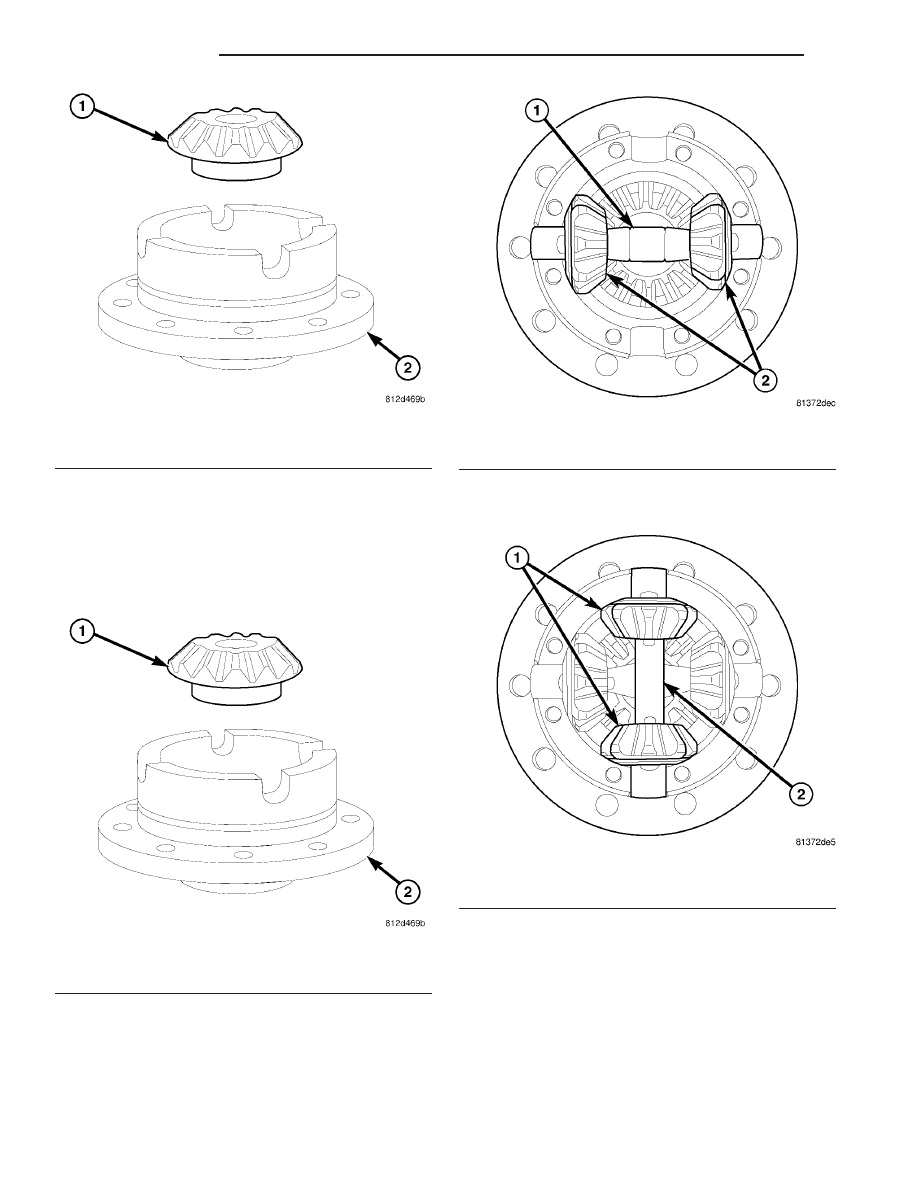

(4) Remove lower differential side gear (1) and

shim (Fig. 41).

ASSEMBLY

ASSEMBLY - SINGLE REAR WHEEL

(1) Install lower differential side gear (1) and shim

(Fig. 42).

(2) Install first differential pinions gears (1) with

spherical washers and mate shaft (2) (Fig. 43).

(3) Install second pinion gears (2) with spherical

washers and mate shaft (1) (Fig. 44).

Fig. 41 LOWER SIDE GEAR

1 - SIDE GEAR
2 - DIFFERENTIAL CASE

Fig. 42 LOWER SIDE GEAR

1 - SIDE GEAR
2 - DIFFERENTIAL CASE

Fig. 43 PINION GEAR SET

1 - MATE SHAFT
2 - PINION GEARS

Fig. 44 PINION GEARS

1 - PINION GEARS
2 - MATE SHAFT

3 - 34

REAR AXLE

VA

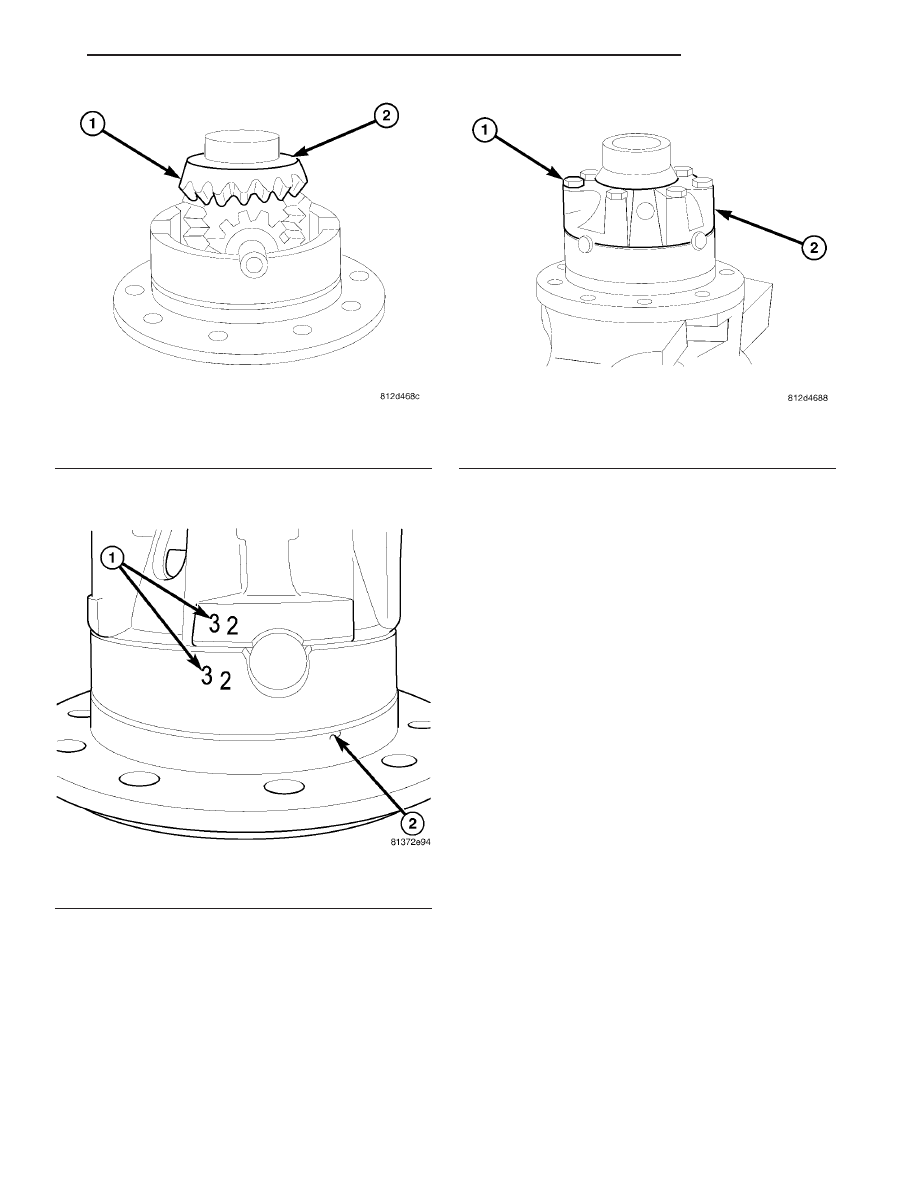

(4) Install upper differential side gear (1) and shim

(2) (Fig. 45).

(5) Install differential cover with location numbers

(1) on differential case (2) aligned (Fig. 46).

(6) Install differential cover (2) bolts (1) and

tighten to 45 N·m (33 ft. lbs.) (Fig. 47).

(7) Check torque to rotate the differential gears

with Torque Tool 9744 and a torque wrench. Torque
should be 20-40 N·m (15-30 ft. lbs.).

NOTE: Shims are available in 0.05 mm (0.002 in.)
increments, in thicknesses from 1.30 - 2.00 mm
(0.051 - 0.078 in.).

Fig. 45 UPPER SIDE GEAR

1 - SIDE GEAR
2 - SHIM

Fig. 46 LOCATION NUMBERS

1 - NUMBERS
2 - CASE

Fig. 47 DIFFERENTIAL COVER

1 - BOLTS
2 - COVER
