INSTALLATION - SINGLE REAR WHEEL

(1) Install sealing ring.
(2) Install axle shaft (1) in the axle tube (2) (Fig.

7).

(3) Install new bearing cap (2) bolts (1) and

tighten to 72 N·m (53 ft. lbs.) (Fig. 8).

NOTE: Tighten bolts diagonally across.

(4) Install brake control cable lock.
(5) Install parking brake shoes.
(6) Install brake disk and calipers.
(7) Coat clamping bush with acid-free grease.

Insert ABS sensor with clamping bush fully into the
mounting hole.

(8) Install front brake cable.

(9) Operate brake pedal several times until brake

pads contact brake discs (brake pressure built up).

(10) Install wheels.

BEARING / SEAL - AXLE

REMOVAL

(1) Remove rear axle shaft.
(2) With a punch (2) and hammer straighten bear-

ing (4) nut (1) locking ring (3) (Fig. 9).

(3) Install two wheel mounting bolts into the axle

shaft (1) and clamp in vise. Loosen bearing (4) nut
(2) with Wrench 9279 (3) (Fig. 10).

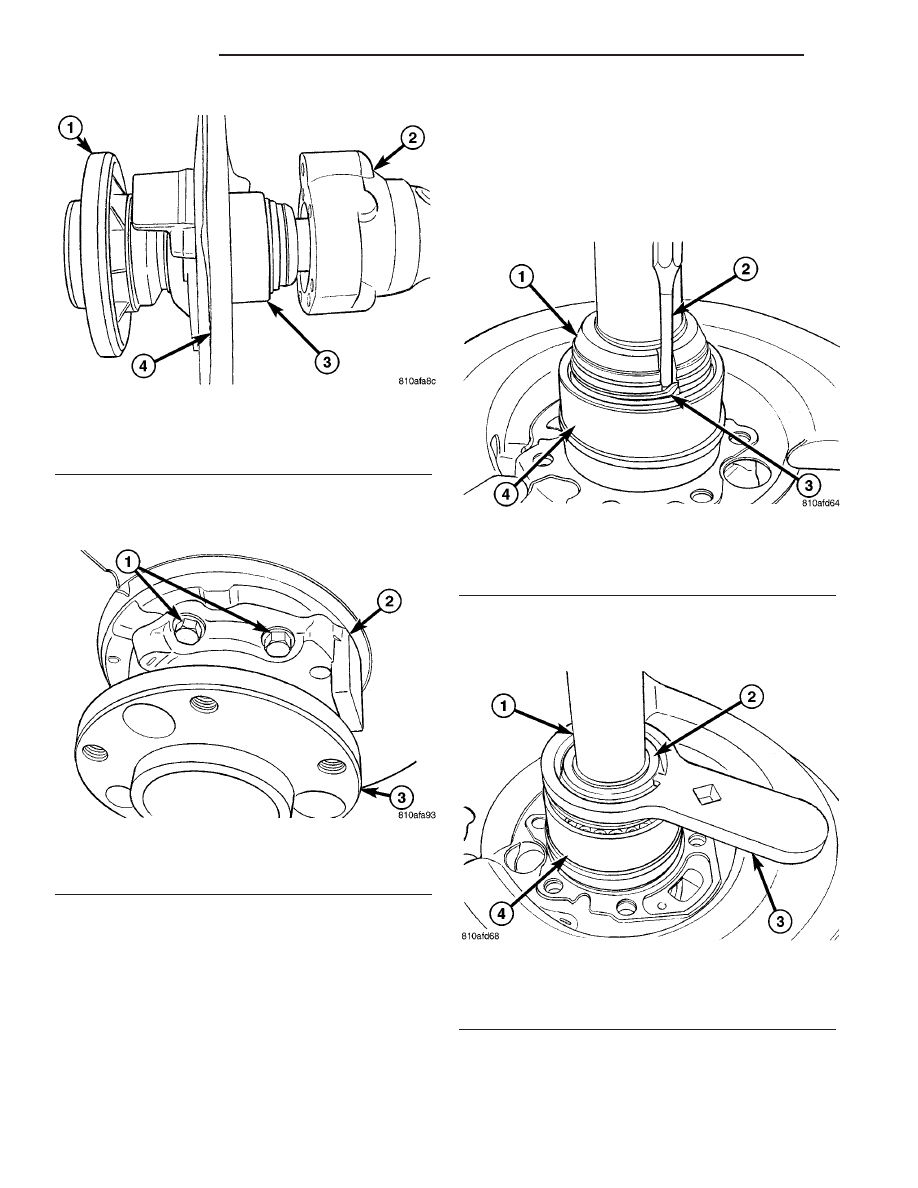

Fig. 7 AXLE SHAFT AND TUBE

1 - AXLE SHAFT
2 - AXLE TUBE
3 - AXLE BEARINGS
4 - DUST SHIELD

Fig. 8 BEARING CAP BOLTS

1 - BEARING CAP BOLTS
2 - BEARING CAP
3 - AXLE SHAFT FLANGE

Fig. 9 LOCKING RING

1 - BEARING NUT
2 - PUNCH
3 - LOCKING RING
4 - BEARING

Fig. 10 BEARING NUT WRENCH

1 - AXLE SHAFT
2 - BEARING NUT
3 - WRENCH
4 - BEARING

3 - 24

REAR AXLE

VA

NOTE: Bearing nut with groove on left rear axle
shaft has a left-hand thread. Bearing nut without
groove on right rear axle shaft has a right-hand
thread.

(4) Remove bearing nut (1) and locking ring (2)

from axle shaft (Fig. 11).

(5) Push Plate 9277 (2) between bearing cover and

axle shaft (1) (Fig. 12).

(6) Place axle shaft (1) with plate (3) in a press.
(7) Press axle shaft (1) through the bearing cover

and tapered roller bearings (2) (Fig. 13).

(8) Remove tapered roller bearings (6), sealing ring

(7), dust shield (5) and bearing cover (2) from axle
shaft (1) (Fig. 14).

(9) Remove shaft seal (3) from bearing cover (2)

with a hammer and drift.

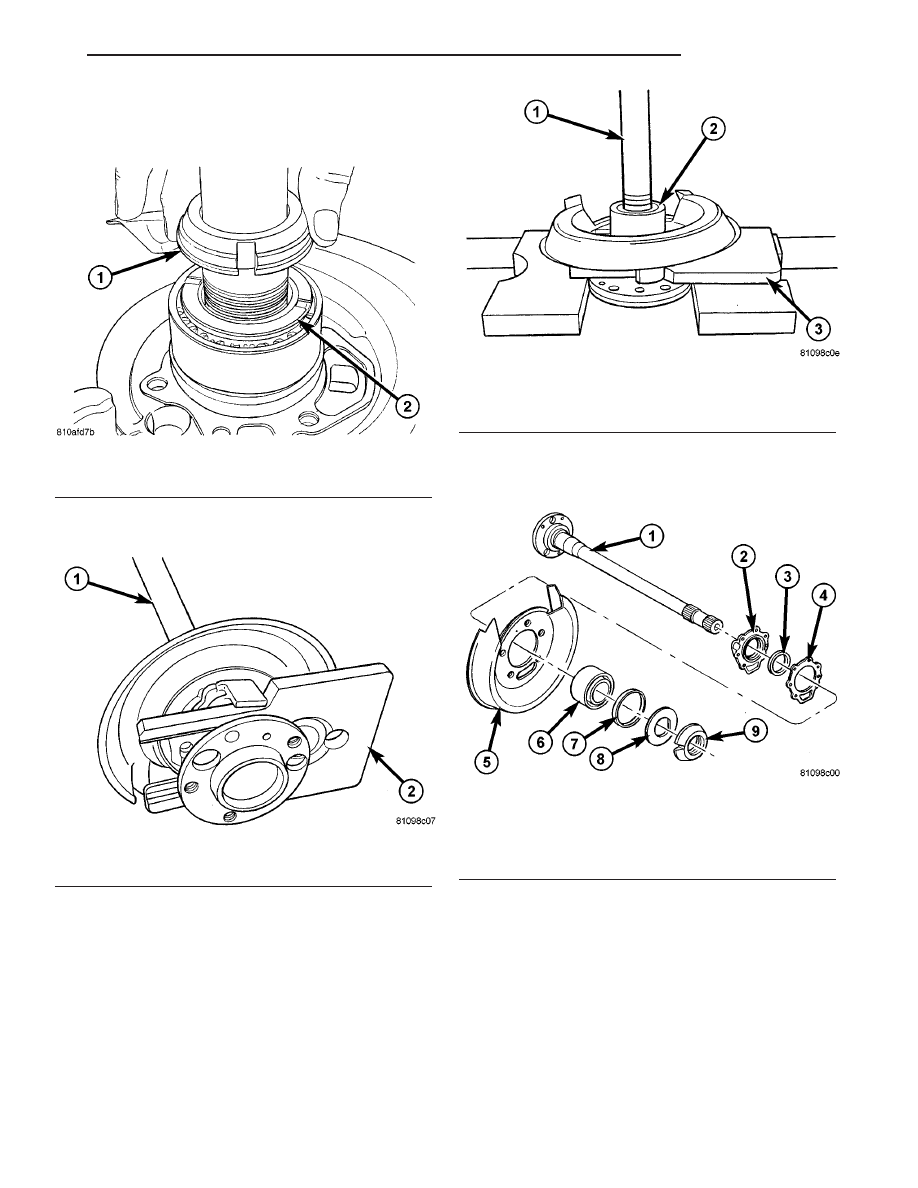

Fig. 11 BEARING NUT AND LOCKING RING

1 - BEARING NUT
2 - LOCKING RING

Fig. 12 AXLE BEARING REMOVAL TOOL

1 - AXLE SHAFT
2 - PLATE

Fig. 13 PRESSING BEARING

1 - AXLE SHAFT
2 - BEARING
3 - PLATE

Fig. 14 AXLE SHAFT ASSEMBLY

1 - AXLE SHAFT

6 - BEARING

2 - BEARING COVER

7 - SEALING RING

3 - RADIAL SHAFT SEAL

8 - LOCKING RING

4 - GASKET

9 - BEARING NUT

5 - DUST SHIELD

VA

REAR AXLE

3 - 25

INSTALLATION

(1) Clean sealing surface of bearing cap.
(2) Install axle shaft seal into bearing cover (1)

with Installer 9278 (2) (Fig. 15).

NOTE: Install flush to a max. 3 mm (0.12 in.) deep
inside the bearing cover.

(3) Check roller bearing (1), and replace if neces-

sary.

NOTE: Thoroughly grease roller bearings prior to
installation with Mopar High Temp Light Bearing
Grease.

(4) Install bearing cover with axle shaft seal, new

gasket and dust shield on the axle shaft.

(5) Install tapered roller bearings (1) and race (2)

on the axle shaft (Fig. 16).

(6) Install new locking ring (1) on axle shaft (2).

NOTE: The flat side of the locking ring must point
towards the nut (Fig. 17). The locking ring is fitted
to ensure the pressing is done over the inner bear-
ing race only. The flat on the locking ring must be
aligned with the flat on the axle shaft otherwise the
axle shaft will be damaged.

(7) Place axle shaft (2) through the hole in Plate

9277 (3) and position the assembly in a press (1)
(Fig. 18).

(8) Press tapered roller bearing onto rear axle

shaft as far as the stop.

CAUTION: In order to avoid damaging the bearing,
the outer race must be turned while pressing on.

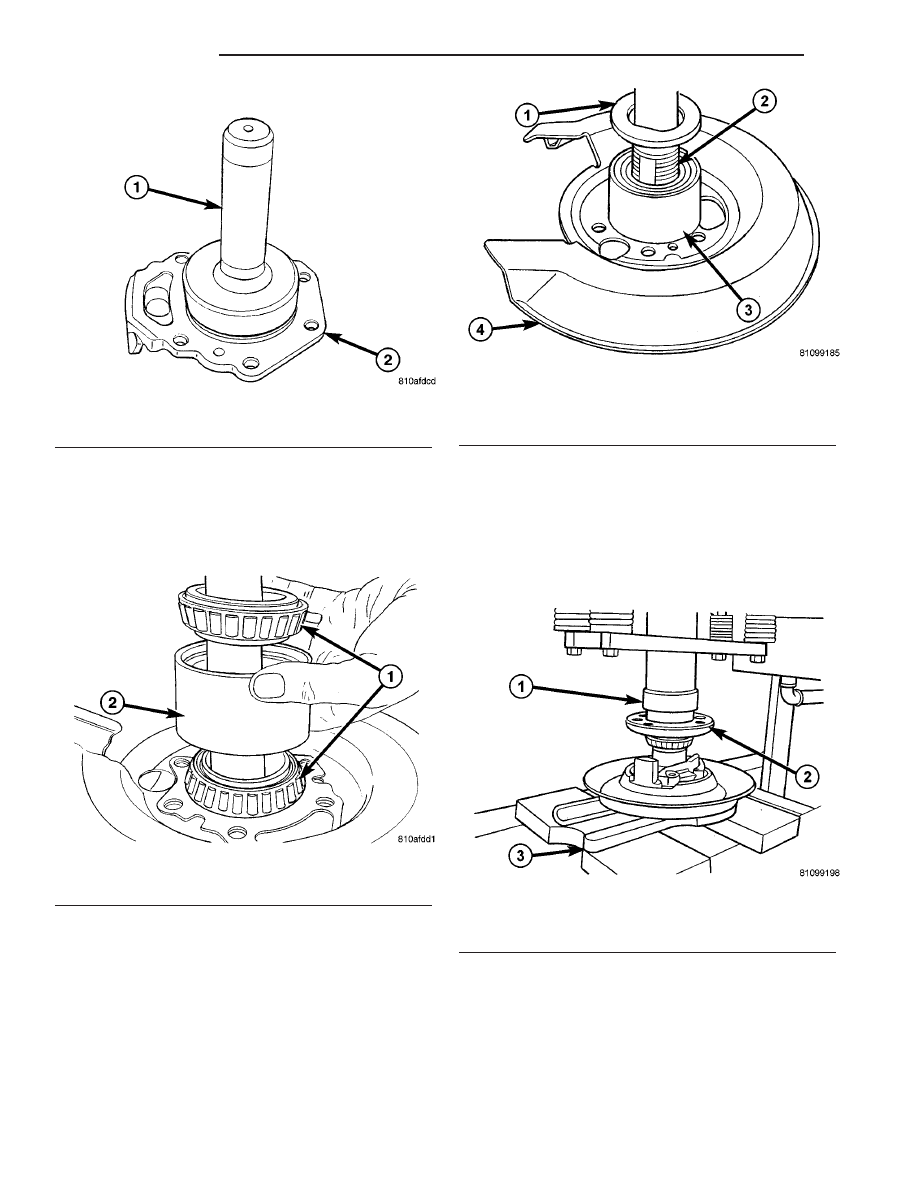

Fig. 15 SEAL INSTALLER

1 - INSTALLER
2 - BEARING COVER

Fig. 16 BEARINGS AND RACE

1 - BEARINGS
2 - RACE

Fig. 17 BEARING AND SHAFT

1 - LOCKING RING
2 - AXLE SHAFT
3 - BEARING
4 - DUST SHIELD

Fig. 18 PRESSING AXLE SHAFT

1 - PRESS
2 - AXLE SHAFT
3 - PLATE

3 - 26

REAR AXLE

VA

(9) Screw on bearing nut (1) and tighten nut with

Wrench 9279 to 500 N·m (369 ft. lbs.).

NOTE: Bearing nut with groove on left rear axle
shaft has a left-hand thread. Bearing nut without
groove on right rear axle shaft has a right-hand
thread.

(10) Bend locking ring (3) with a hammer and

punch at both grooves in the bearing nut (Fig. 19).

NOTE: The grooved nut must be locked in both
directions of rotation.

(11) Install sealing ring (4) onto roller bearing race

(Fig. 19).

(12) Install rear axle shaft.

SHAFT - AXLE DUAL REAR
WHEELS

REMOVAL - DUAL REAR WHEEL

(1) Remove wheels
(2) Remove axle shaft (2) hub (1) nuts (3) (Fig. 20).
(3) Pull out axle shaft.

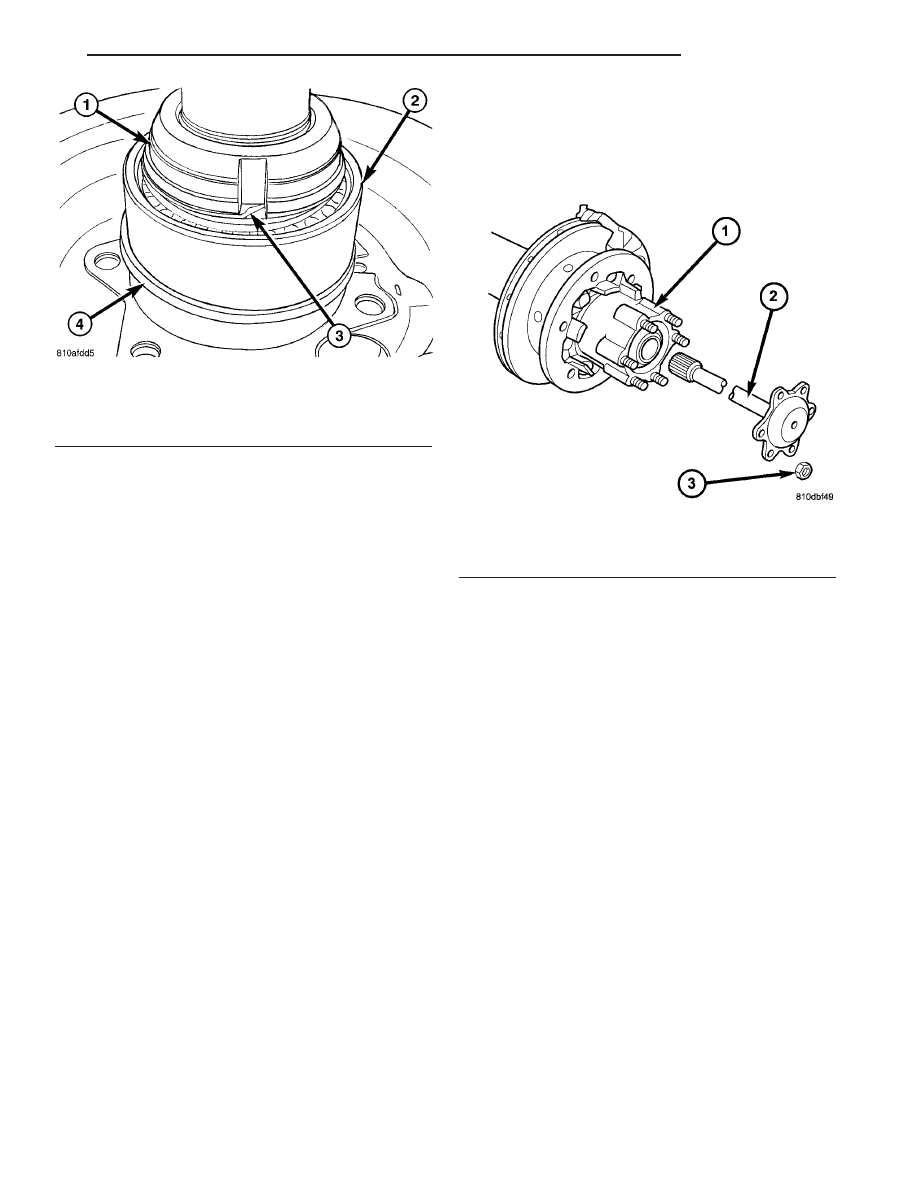

Fig. 19 LOCKING RING

1 - BEARING NUT
2 - BEARING
3 - LOCKING RING
4 - SEALING RING

Fig. 20 AXLE SHAFT

1 - WHEEL HUB
2 - AXLE SHAFT
3 - AXLE NUT

VA

REAR AXLE
