P0581-SPEED CONTROL SWITCH 1 CIRCUIT HIGH (3.7L, 4.7L) (CONTINUED)

8.

(K900) SENSOR GROUND CIRCUIT OPEN BETWEEN CLOCKSPRING AND S/C SWITCH

Measure the resistance of the (K900) Sensor ground circuit from the
On/Off Switch 2-way harness connector to the C3 Clockspring harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 9

No

>> Repair the open in the (K900) Sensor ground circuit

between the Clockspring and S/C Switch.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

9.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

HB

ENGINE ELECTRICAL DIAGNOSTICS

9 - 627

P0581-SPEED CONTROL SWITCH 1 CIRCUIT HIGH (5.7L)

9 - 628

ENGINE ELECTRICAL DIAGNOSTICS

HB

P0581-SPEED CONTROL SWITCH 1 CIRCUIT HIGH (5.7L) (CONTINUED)

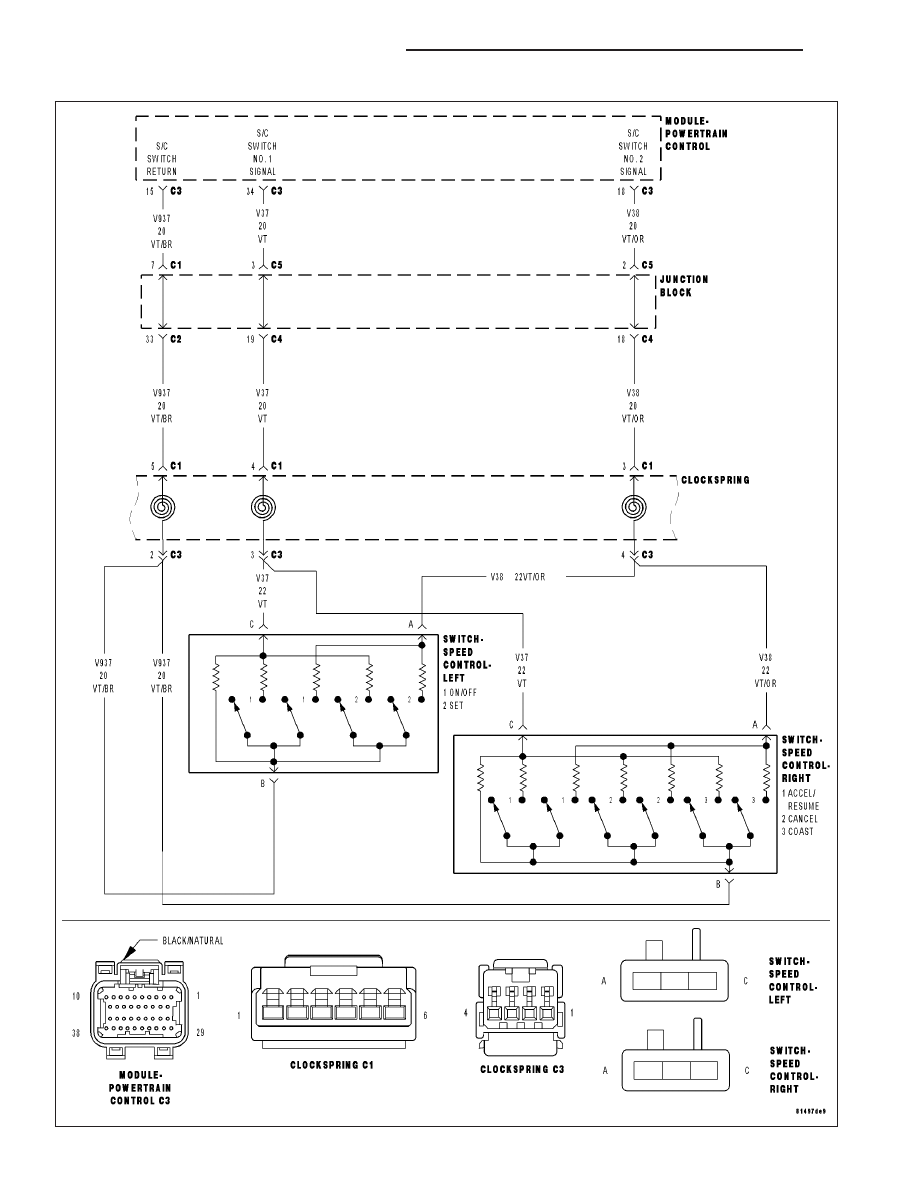

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition key on.

•

Set Condition:
Speed control switch input above the maximum acceptable voltage at the PCM. One trip fault.

Possible Causes

(V37) S/C SWITCH NO.1 SIGNAL CIRCUIT SHORTED TO BATTERY VOLTAGE

(V37) S/C SWITCH NO.1 SIGNAL CIRCUIT OPEN

(V937) SWITCH RETURN CIRCUIT OPEN

CLOCKSPRING

SPEED CONTROL SWITCH

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

SPEED CONTROL SWITCH VOLTAGE HIGH

NOTE: Do not press any of the Speed Control Switch buttons.
Ignition on, engine not running.

With a scan tool, read the Speed Control voltage.

Is the Speed Control voltage above 4.8 volts?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

HB

ENGINE ELECTRICAL DIAGNOSTICS

9 - 629

P0581-SPEED CONTROL SWITCH 1 CIRCUIT HIGH (5.7L) (CONTINUED)

2.

SPEED CONTROL SWITCHES

Turn the ignition off.

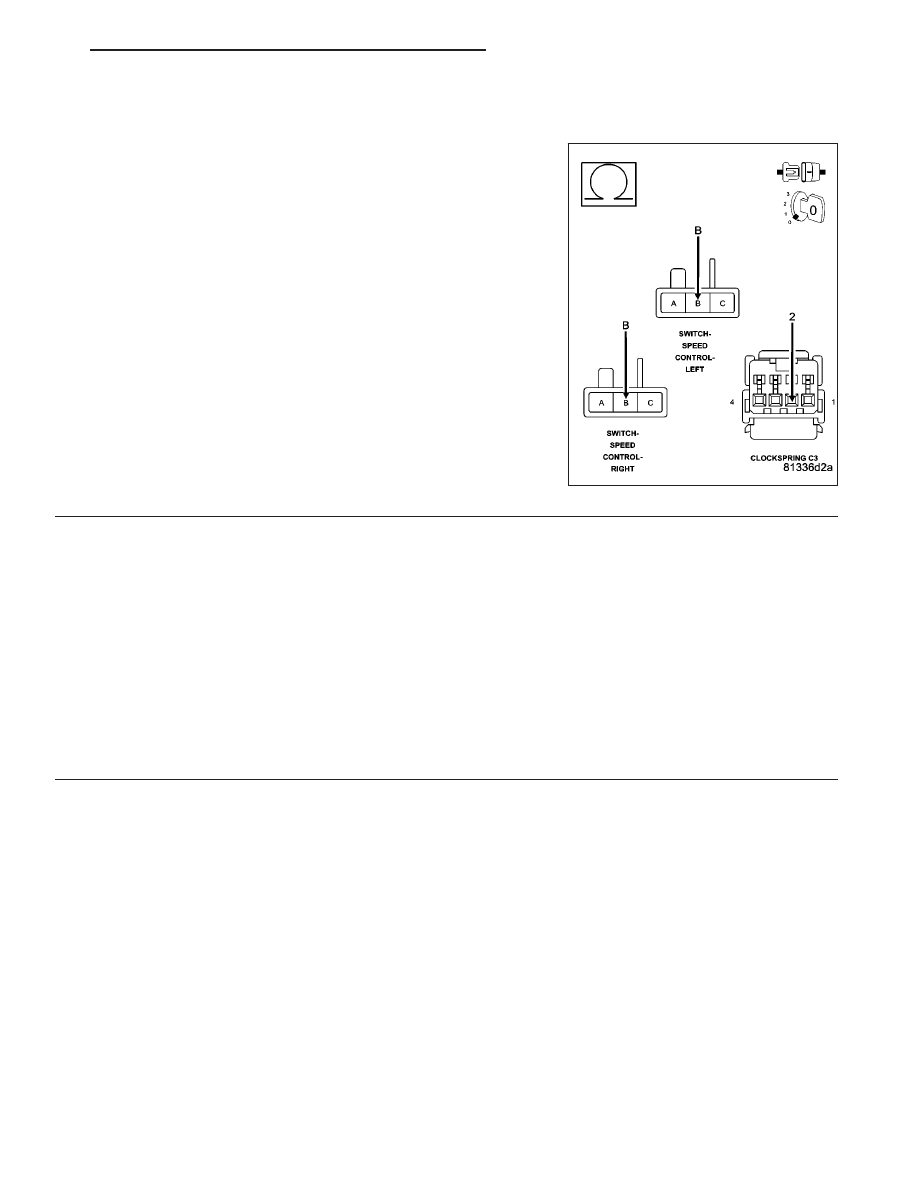

Remove and disconnect the Speed Control Switches from the steering wheel.
