Dodge Durango (HB). Manual - part 717

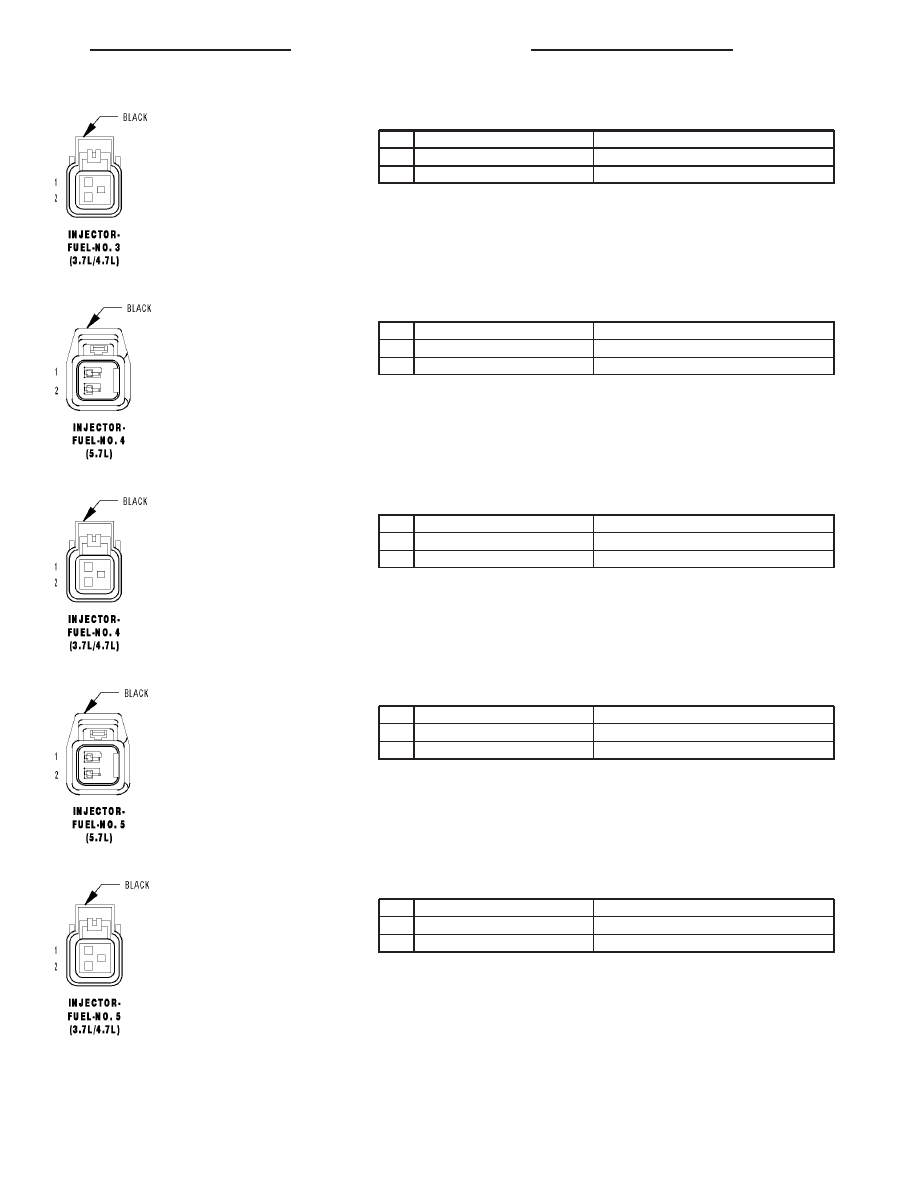

INJECTOR-FUEL-NO. 3 (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 16PK/DB

INJECTOR CONTROL NO. 3

2

A955 16RD

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 4 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18BR/TN

INJECTOR CONTROL NO. 4

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 4 (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 16YL/LB

INJECTOR CONTROL NO. 4

2

A955 16RD

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 5 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 18BR/OR

INJECTOR CONTROL NO. 5

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 5 (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 16YL/RD

INJECTOR CONTROL NO. 5

2

A955 16RD

ASD RELAY OUTPUT

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

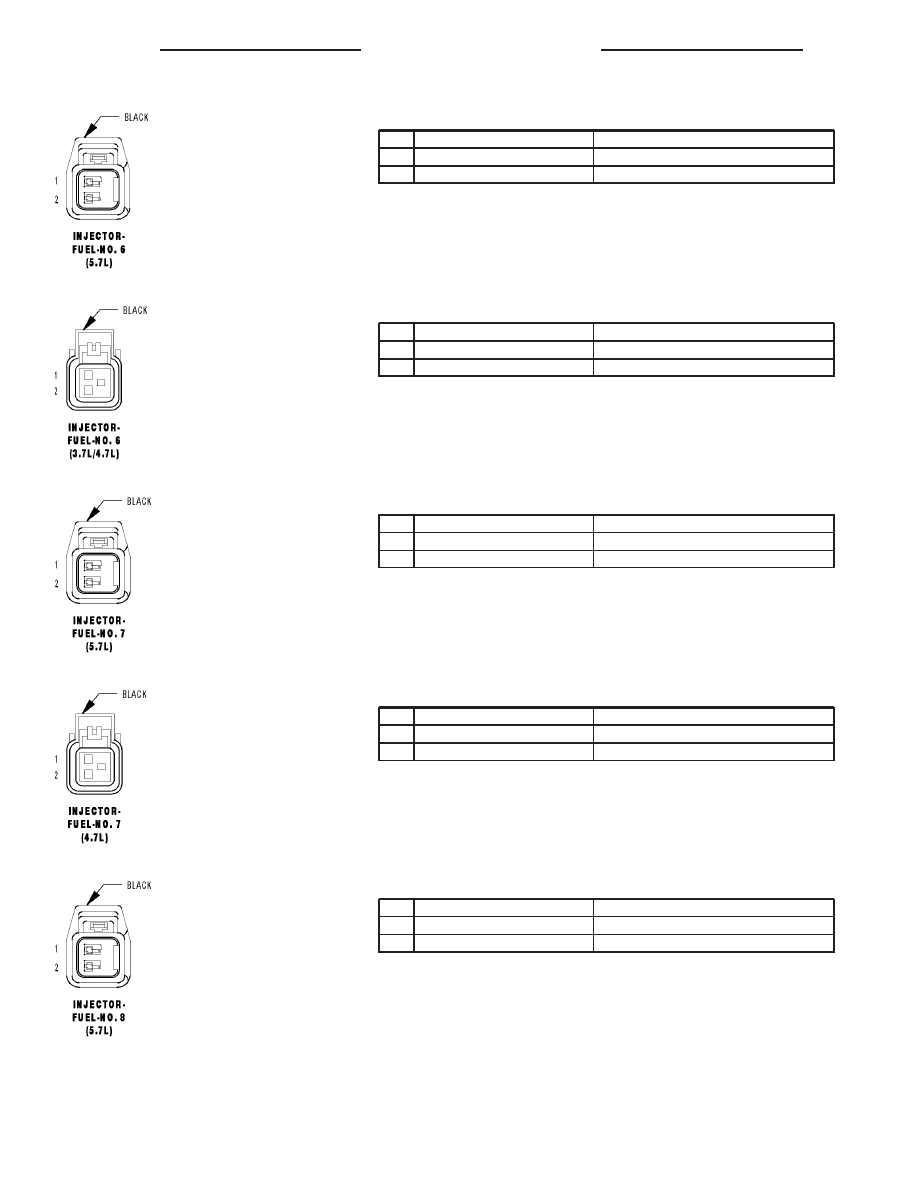

INJECTOR-FUEL-NO. 6 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 18BR/VT

INJECTOR CONTROL NO. 6

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 6 (3.7L/4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 16PK/DB

INJECTOR CONTROL NO. 6

2

A955 16RD

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 7 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K26 18BR/YL

INJECTOR CONTROL NO. 7

2

K342 16BR/WT

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 7 (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K26 16YL/TN

INJECTOR CONTROL NO. 7

2

A955 16RD

ASD RELAY OUTPUT

INJECTOR-FUEL-NO. 8 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K28 18BR/LB

INJECTOR CONTROL NO. 8

2

K342 16BR/WT

ASD RELAY OUTPUT

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

HB

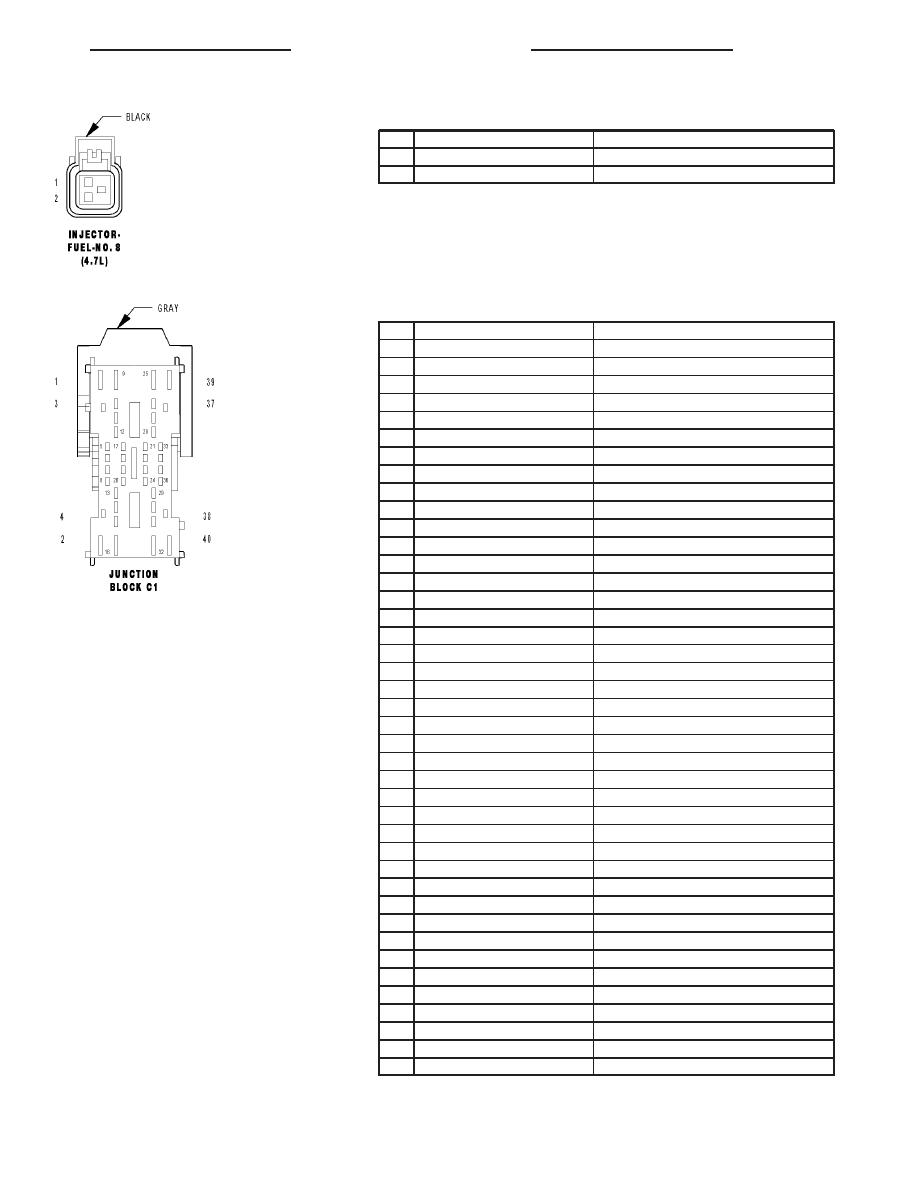

INJECTOR-FUEL-NO. 8 (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K28 16VT/LG

INJECTOR CONTROL NO. 8

2

A955 16RD

ASD RELAY OUTPUT

JUNCTION BLOCK C1 - GRAY (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

FUNCTION

1

A923 14RD/OR

FUSED B(+)

2

A901 12RD/PK

FUSED B(+)

3

-

-

4

-

-

5

-

-

6

A953 20RD/YL

FUSED B(+)

7

K900 20DB/DG

SENSOR GROUND

7

V937 20VT/BR

S/C SWITCH RETURN

8

A103 20GY/RD

FUSED B(+)

9

A917 16RD/DB

FUSED B(+)

10

A918 14OR/LG

FUSED B(+)

11

-

-

12

C43 20WT/DB

AUXILIARY COOLANT PUMP DRIVER

13

-

-

14

-

-

15

P305 20LG/LB

ACCESSORY DELAY RELAY CONTROL

16

C7 12DB

FRONT BLOWER MOTOR RELAY OUTPUT

17

F1 20PK/DG

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

18

L62 18VT/GY

RIGHT TURN SIGNAL

19

L63 18WT/DG

LEFT TURN SIGNAL

20

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

21

L1 18WT/LG

BACK-UP LAMP FEED

22

-

-

23

F500 20DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

24

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

25

A940 12RD/GY

FUSED B(+)

26

W17 18BR/LG

REAR WIPER PARK SWITCH SENSE

27

D55 20WT/OR

CAN B BUS (+)

28

D54 20WT

CAN B BUS (-)

29

A222 14RD/LB

FUSED B(+)

30

Z911 20BK

GROUND

31

A920 14OR/RD

FUSED B(+)

32

A904 14RD/GY

FUSED B(+)

33

L78 20WT/OR

FUSED PARK LAMP RELAY OUTPUT

34

L77 20PK/RD

FUSED LEFT INBOARD TAIL LAMP

35

W13 18LG/BR

REAR WIPER MOTOR CONTROL

36

C115 20DB

DEFOGGER RELAY CONTROL

37

-

-

38

-

-

39

A952 10OR/DB

FUSED B(+)

40

A915 14OR/BR

FUSED B(+)

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

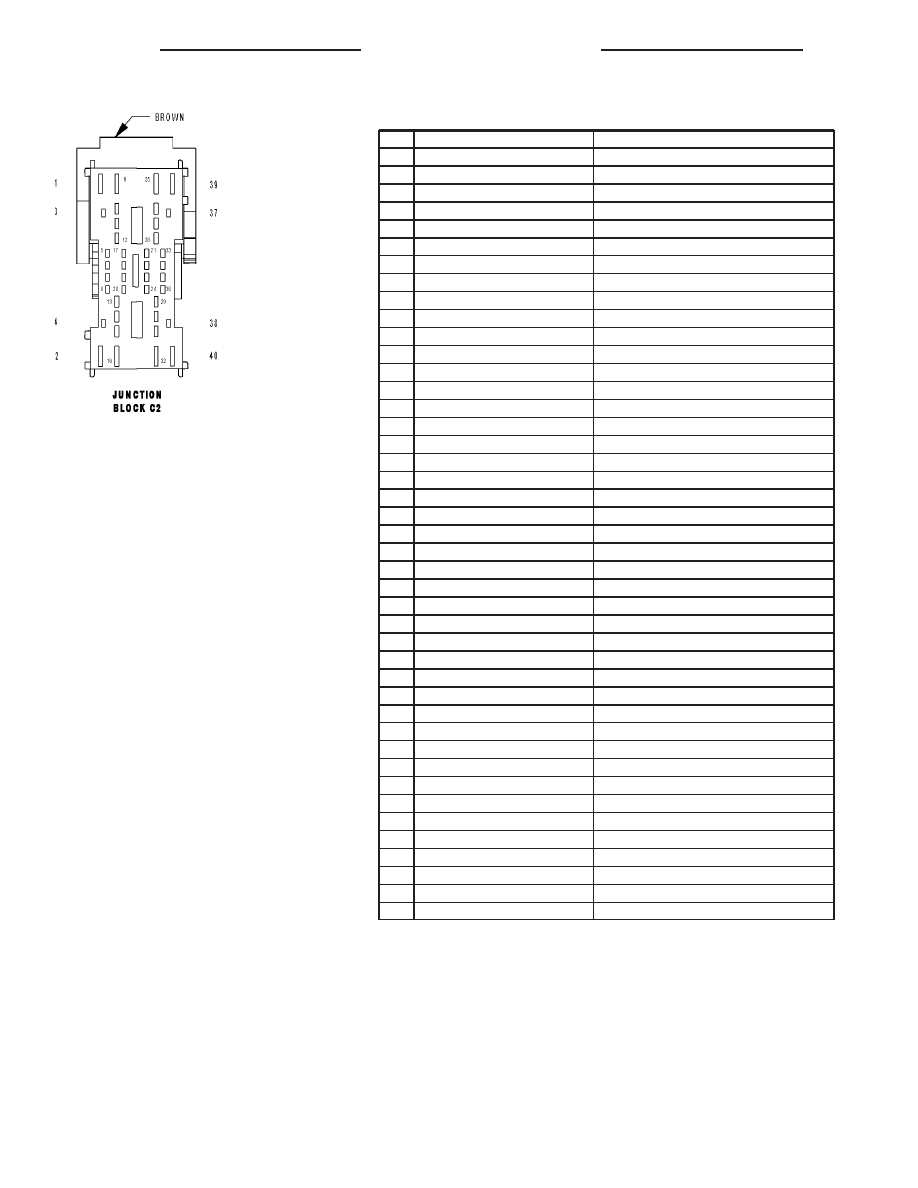

JUNCTION BLOCK C2 - BROWN (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

FUNCTION

1

F921 12PK/YL

IGNITION SWITCH OUTPUT (RUN)

2

F941 14PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

-

-

5

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

-

-

7

-

-

8

-

-

9

A904 14RD/GY

FUSED B(+)

10

-

-

11

A924 16RD/LG

FUSED B(+)

12

-

-

13

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

14

A116 14YL/RD

FUSED B(+)

14

-

-

15

F306 18DB/PK

FUSED ACCESSORY RELAY OUTPUT

16

A114 16GY/RD

FUSED B(+)

17

-

-

18

A926 18RD

FUSED B(+)

19

A926 18RD

FUSED B(+)

20

-

-

21

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

22

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

24

A925 18RD/BK

FUSED B(+)

24

-

-

25

F901 14PK

IGNITION SWITCH OUTPUT (OFF-RUN-START)

26

F984 14PK/TN

IGNITION SWITCH OUTPUT (RUN-ACC)

27

C43 18WT/DB

AUXILIARY COOLANT PUMP DRIVER

28

A953 16RD/YL

FUSED B(+)

29

-

-

30

-

-

31

A117 18RD/DG

FUSED B(+)

32

C7 12DB

FRONT BLOWER MOTOR RELAY OUTPUT

33

K900 20DB/DG (3.7L/4.7L)

SENSOR GROUND

33

V937 20VT/BR (5.7L)

S/C SWITCH RETURN

34

-

-

35

A103 18GY/RD

FUSED B(+)

36

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

37

-

-

38

-

-

39

A923 14RD/OR

FUSED B(+)

40

A917 12RD/DB

FUSED B(+)

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

HB
