Dodge Durango (HB). Manual - part 715

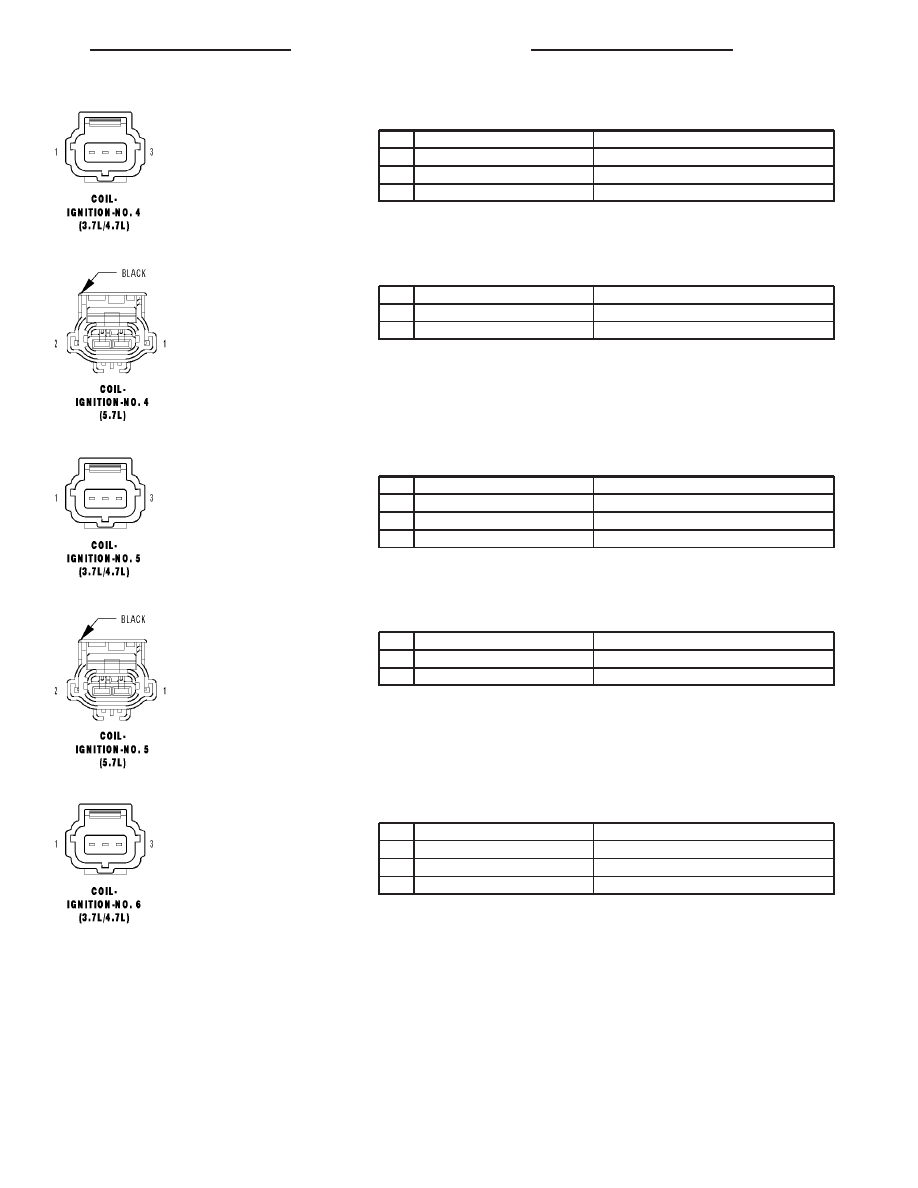

COIL-IGNITION-NO. 4 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K15 16DB

COIL CONTROL NO. 4

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 4 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K15 18DB/GY

COIL CONTROL NO. 4

COIL-IGNITION-NO. 5 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K16 16DG/WT

COIL CONTROL NO. 5

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 5 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K16 18DB/YL

COIL CONTROL NO. 5

COIL-IGNITION-NO. 6 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K10 16VT/LB

COIL CONTROL NO. 6

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

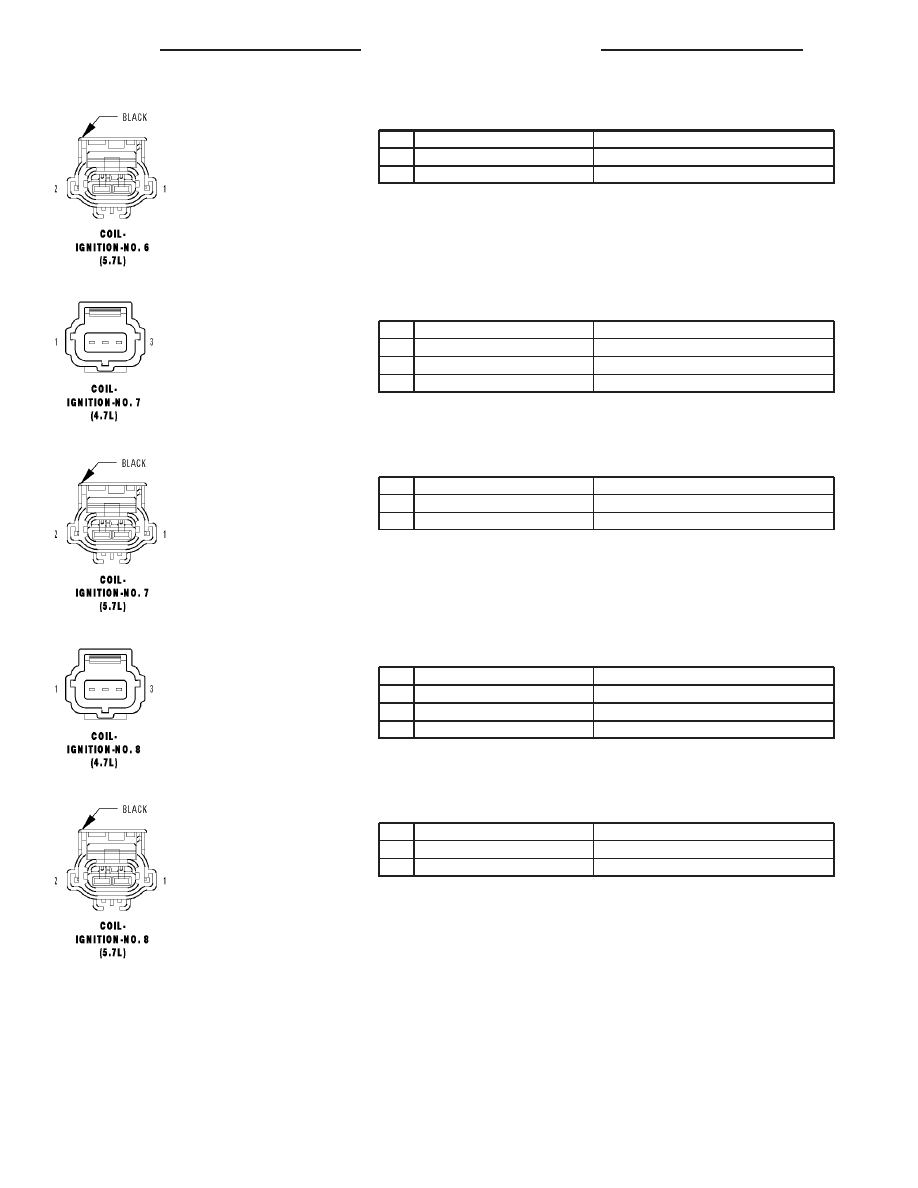

COIL-IGNITION-NO. 6 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K10 18DB/OR

COIL CONTROL NO. 6

COIL-IGNITION-NO. 7 (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K97 16BR

COIL CONTROL NO. 7

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 7 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K97 18BR

COIL CONTROL NO. 7

COIL-IGNITION-NO. 8 (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K98 16DB/YL

COIL CONTROL NO. 8

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 8 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

ASD RELAY OUTPUT

2

K98 18DB/YL

COIL CONTROL NO. 8

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

HB

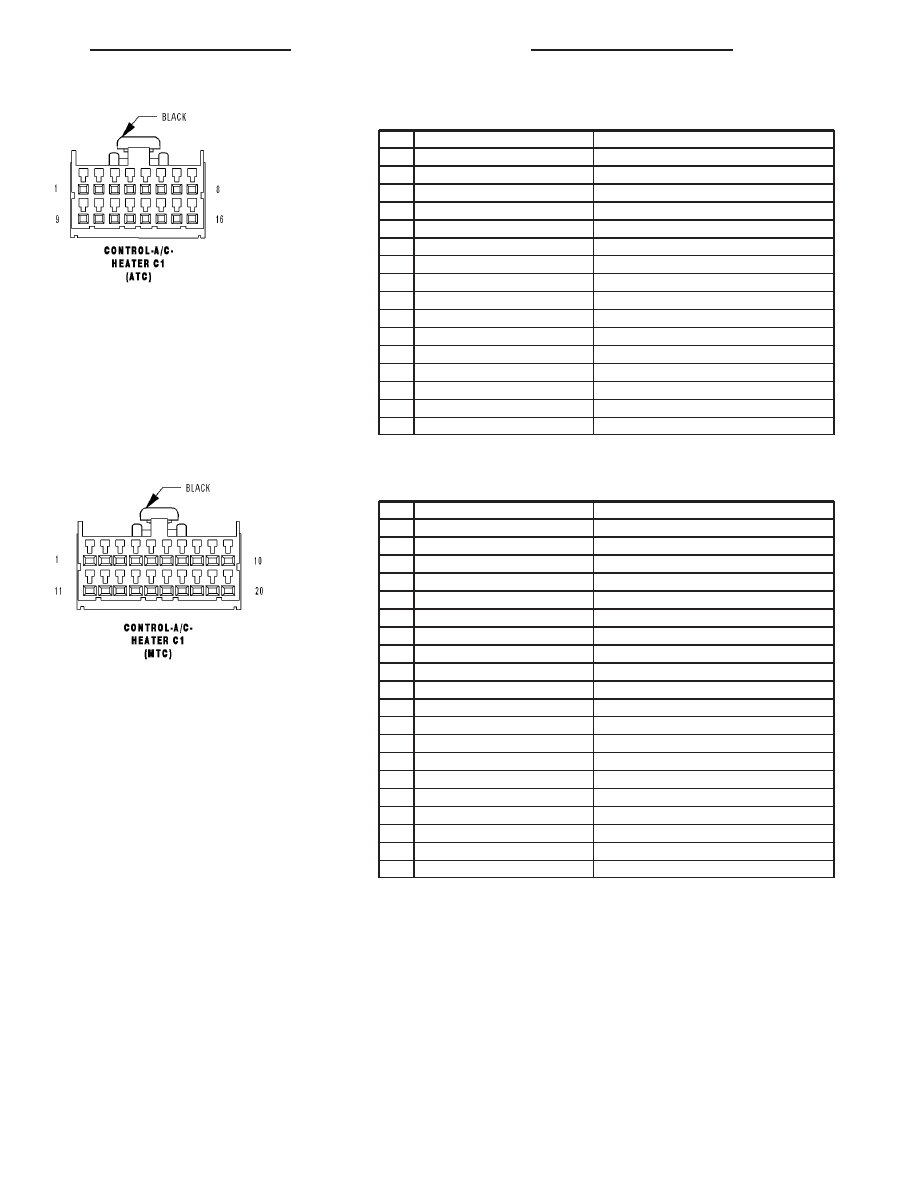

CONTROL-A/C-HEATER C1 (ATC) - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

C43 18WT/DB

AUXILIARY COOLANT PUMP DRIVER

2

C54 20YL/LB

REAR BLEND DOOR DRIVER

3

C808 20DB/RD

COMMON DOOR DRIVER 3

4

C32 20TN/DB

RECIRCULATION DOOR DRIVER

5

C34 20DB/LB

COMMON DOOR DRIVER 1

6

C154 20LB/OR

REAR COMMON DOOR DRIVER

7

Z24 20BK/OR

GROUND

8

D54 20WT

CAN B BUS (-)

9

A925 18RD/BK

FUSED B(+)

10

C53 20LB

REAR MODE DOOR DRIVER

11

C801 20LB/RD

MODE DOOR 2 DRIVER

12

C807 20DB/LG

COMMON DOOR DRIVER 2

13

C29 20DB

MODE DOOR 1 DRIVER

14

C61 20DB/GY

FRONT BLEND DOOR DRIVER

15

-

-

16

D55 20WT/OR

CAN B BUS (+)

CONTROL-A/C-HEATER C1 (MTC) - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

C21 20DB/YL

EVAPORATOR TEMPERATURE SENSOR SIGNAL

3

C800 20DB/GY (REAR HVAC)

REAR BLEND SENSE SUPPLY

4

C22 20LB/WT (REAR HVAC)

REAR BLEND SENSE

5

C43 18WT/DB

AUXILIARY COOLANT PUMP DRIVER

6

C61 20DB/GY

FRONT BLEND DOOR DRIVER

7

C29 20DB

MODE DOOR 1 DRIVER

8

C801 20LB/RD

MODE DOOR 2 DRIVER

9

C32 20TN/DB

RECIRCULATION DOOR DRIVER

10

D55 20WT/OR

CAN B BUS (+)

11

Z24 20BK/OR

GROUND

12

C121 20DG/DB

SENSOR GROUND

13

C931 20DB/WT (REAR HVAC)

REAR BLEND SENSE RETURN

14

E12 20OR/GY

ILT-DIMMING HVAC

15

-

-

16

C53 20LB (REAR HVAC)

REAR MODE DOOR DRIVER

17

C54 20YL/LB (REAR HVAC)

REAR BLEND DOOR DRIVER

18

C34 20DB/LB

FRONT COMMON DOOR DRIVER

19

C154 20LB/OR (REAR HVAC)

REAR COMMON DOOR DRIVER

20

D54 20WT

CAN B BUS (-)

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

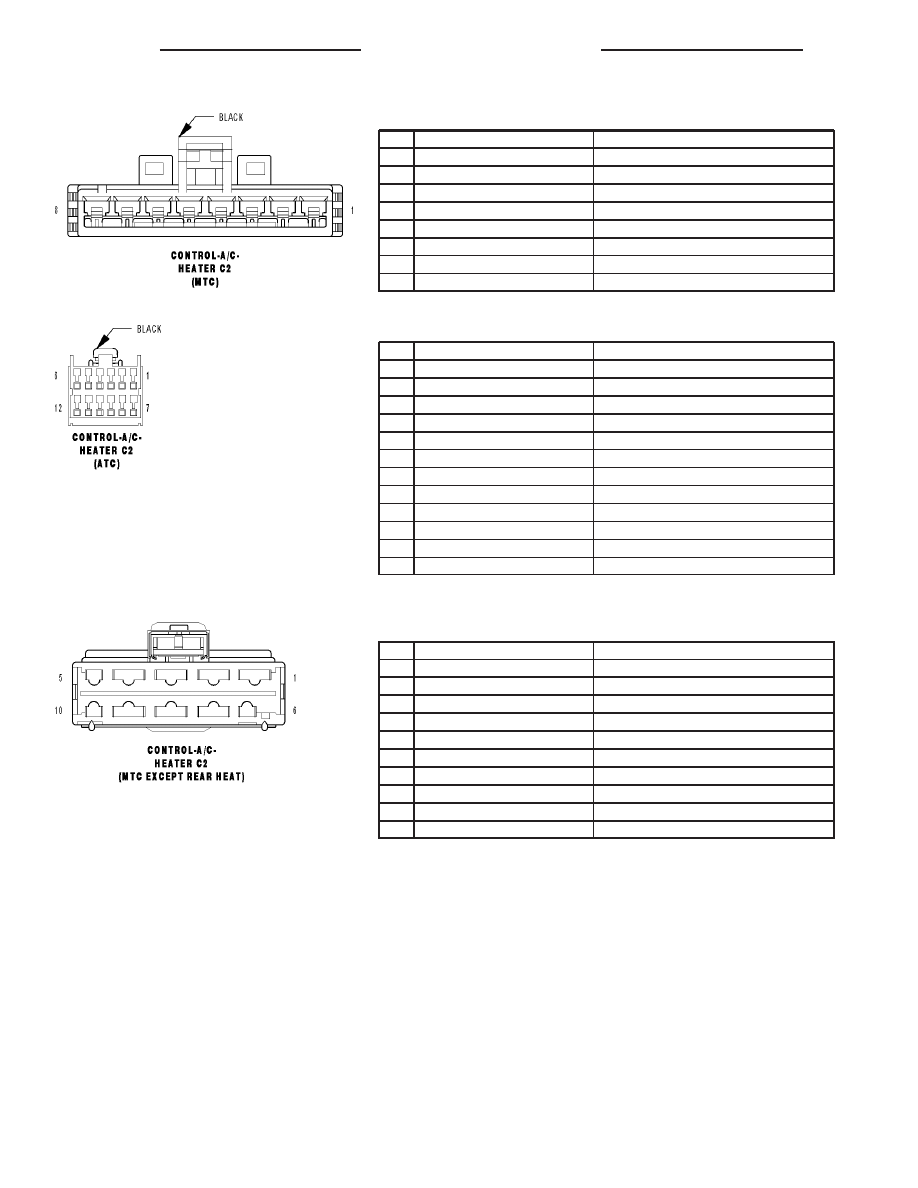

CONTROL-A/C-HEATER C2 (MTC) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z928 14BK

GROUND

3

-

-

4

C153 14BR/DB

REAR BLOWER HIGH SPEED

5

-

-

6

C152 14LG/PK

REAR BLOWER MEDIUM SPEED

7

C151 16DB/PK

REAR BLOWER LOW SPEED

8

C50 14DB/OR

REAR BLOWER CONTROL FEED

CONTROL-A/C-HEATER C2 (ATC) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

C800 20DB/GY

REAR BLEND SENSE SUPPLY

2

C56 20DB/LB

FRONT BLOWER CONTROL

3

C802 20LB/RD

REAR BLOWER HIGH

4

C803 20OR/LB

REAR BLOWER MEDIUM

5

C22 20LB/WT

REAR BLEND SENSE

6

C931 20DB/WT

REAR BLEND SENSE RETURN

7

E12 20OR/GY

ILT-DIMMING HVAC

8

C804 20DB/VT

REAR BLOWER LOW

9

-

-

10

C21 20DB/YL

EVAPORATOR TEMPERATURE SENSOR SIGNAL

11

-

-

12

C121 20DG/DB

SENSOR GROUND

CONTROL-A/C-HEATER C2 (MTC EXCEPT REAR HEAT) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

C75 12DB/YL

FRONT BLOWER HIGH SPEED

2

-

3

C73 14DB/VT

FRONT BLOWER M2 SPEED

4

Z961 12 BK

GROUND

5

-

6

-

7

-

8

-

9

C72 14DB/OR

FRONT BLOWER M1 SPEED

10

C71 16DB/BR

FRONT BLOWER LOW SPEED

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

HB
