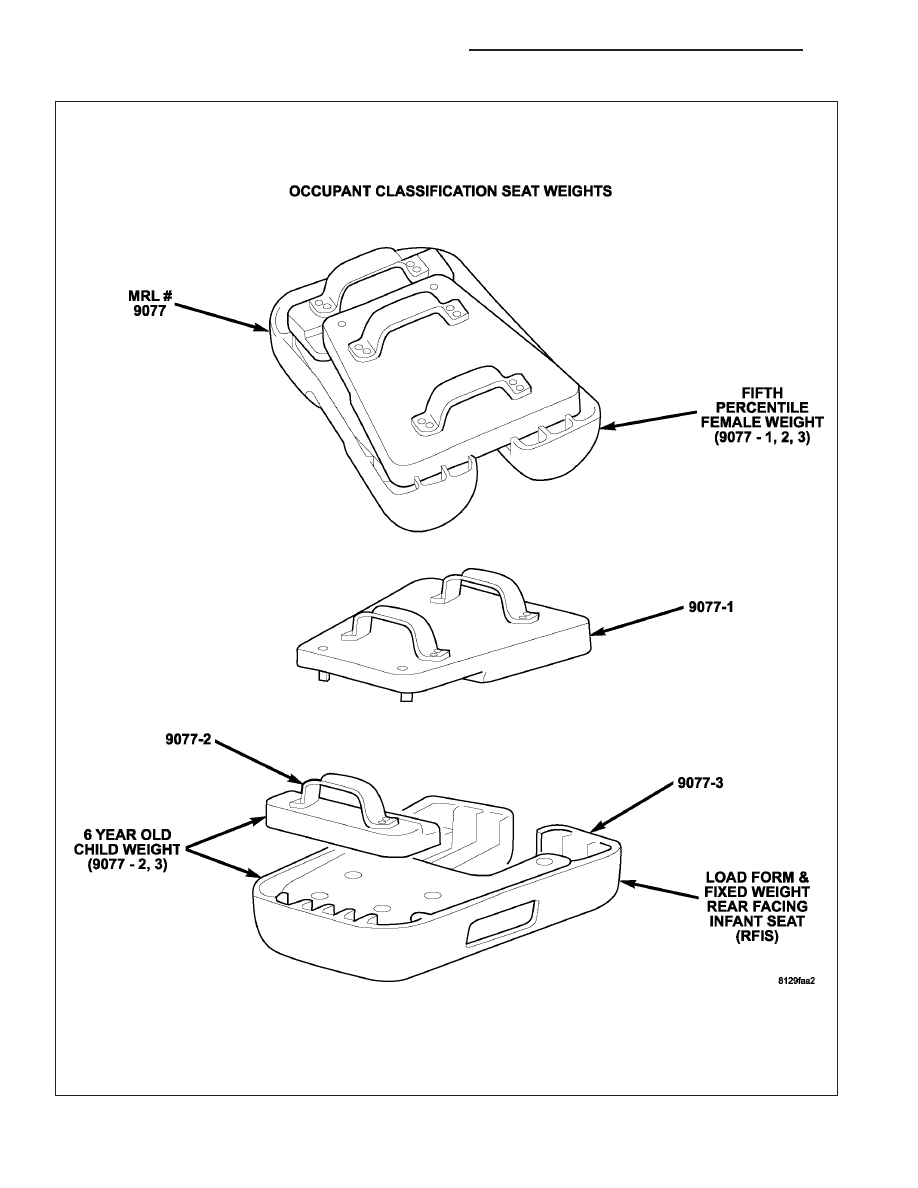

*DIAGNOSIS AND CHECKOUT PROCEDURE FOR SEAT WEIGHT SENSORS (CONTINUED)

7.

SEAT TRACKS

Turn the ignition off.

Mount the front passenger seat on the risers in accordance with ser-
vice information.

Turn the ignition on.

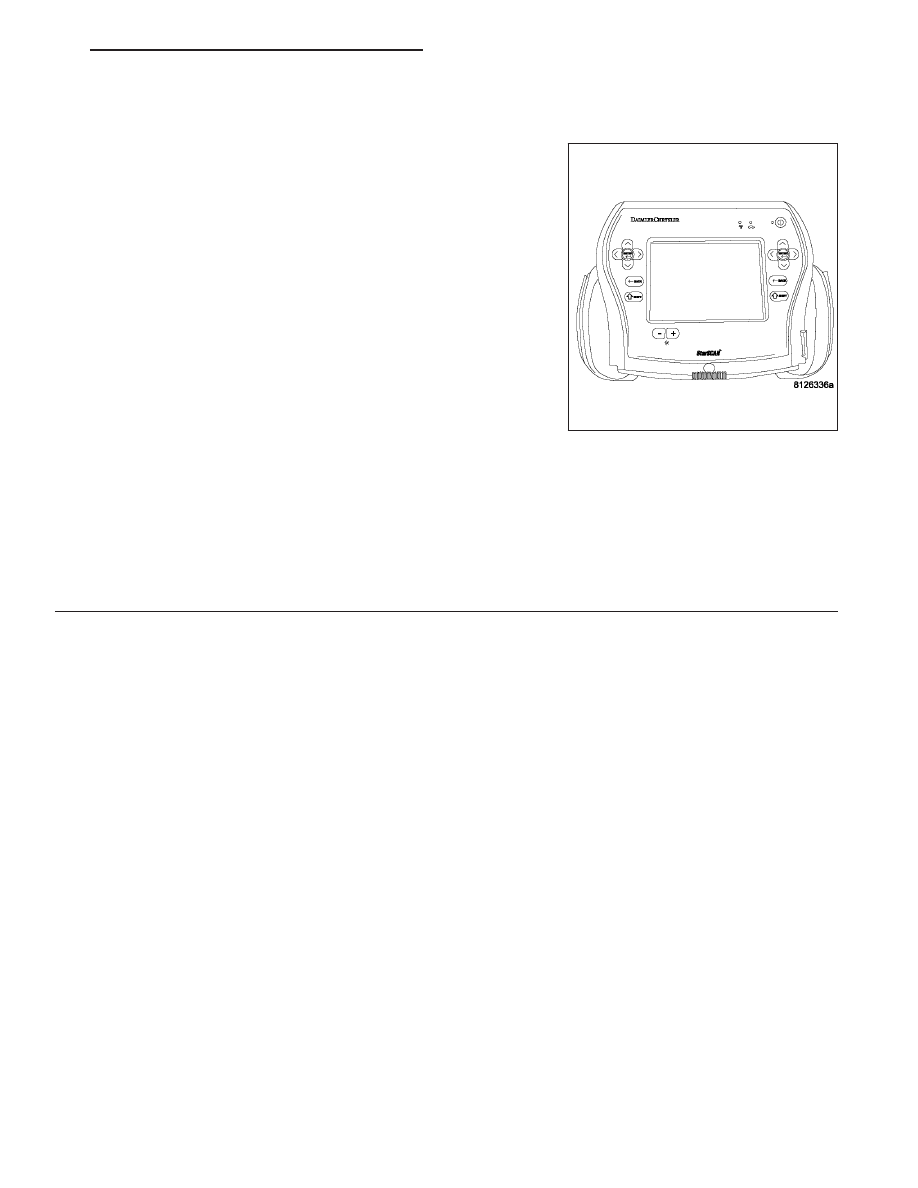

Using the scan tool, note the Passenger Seat Weight Sensor voltage
for all four sensors. The voltage should be from 1.4 to 3.6 volts for
each sensor.

Is any sensor’s voltage reading out of the acceptable range?

Yes

>> Replace the seat track in accordance with the Service

Information. Verify that no binding exists between the seat
and risers. Then, repeat Steps 6 and 7.

No

>>

NOTE: Failure to follow test instructions or aborting the test will
cause faults to set when performing the Occupant Classification
Module System Verification Test. To prevent faults due to process
errors: Verify That All Tests Steps That Led You Here Were Performed As Directed; Verify That The Ignition
Is In Run; Wait 30 Seconds After Changing The Seat Weight Before Proceeding To Allow The System To
Stabilize; Only Press Scan Tool Buttons When Directed To Do So; & Perform The Occupant Classification
Module System Verification Test To Completion.

Reinstall the seat in the vehicle in accordance with the Service Information. Turn the ignition on. With
the scan tool in OCM, select More Options, select System Tests, and select Occupant Classification
Module System Verification Test. Run the test by following the instructions displayed by the scan tool.
When the test is complete, Go To 1.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 445

*OCS VERIFICATION TEST - VER 1

8O - 446

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

*OCS VERIFICATION TEST - VER 1 (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

1.

1. Remove any special tools or jumper wires and reconnect all previ-
ously disconnected components - except the Battery.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE
IGNITION ON THEN RECONNECT THE BATTERY.

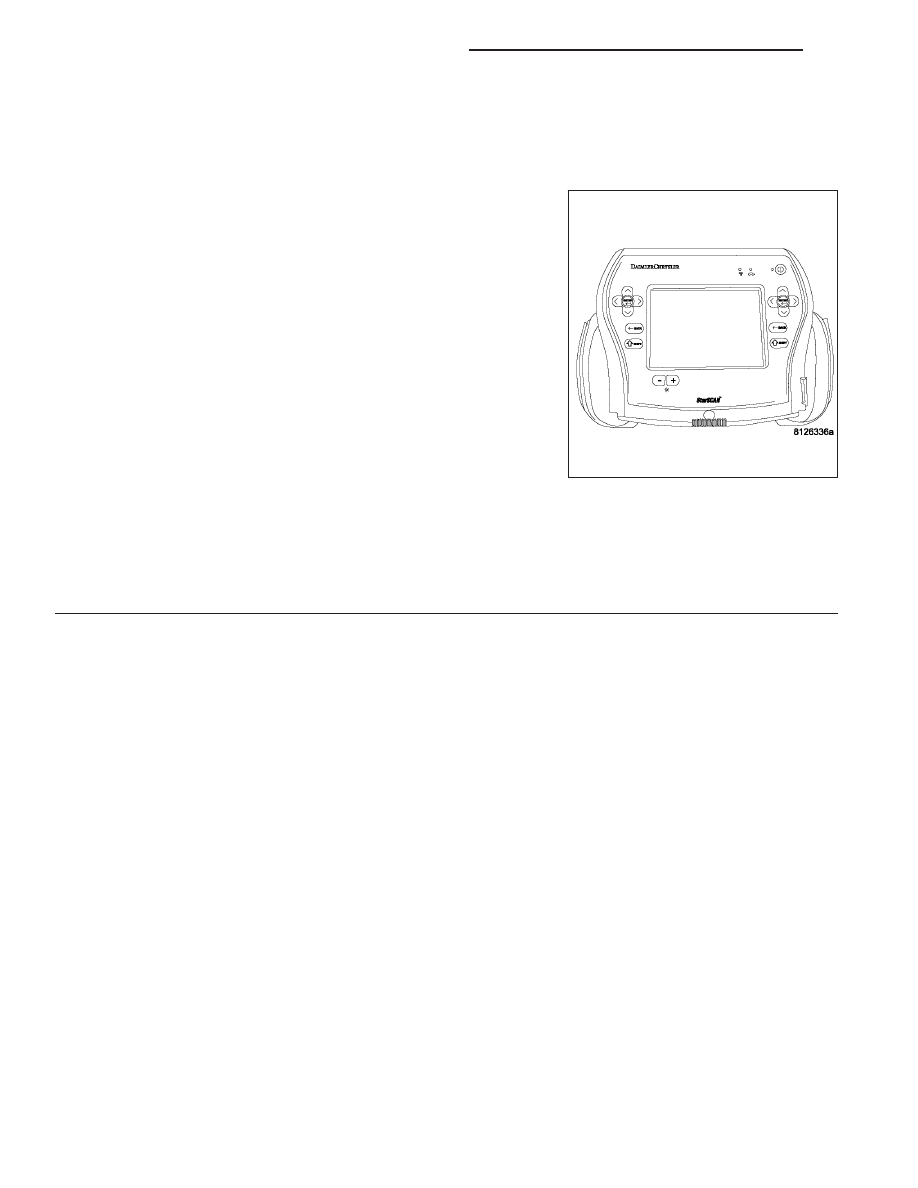

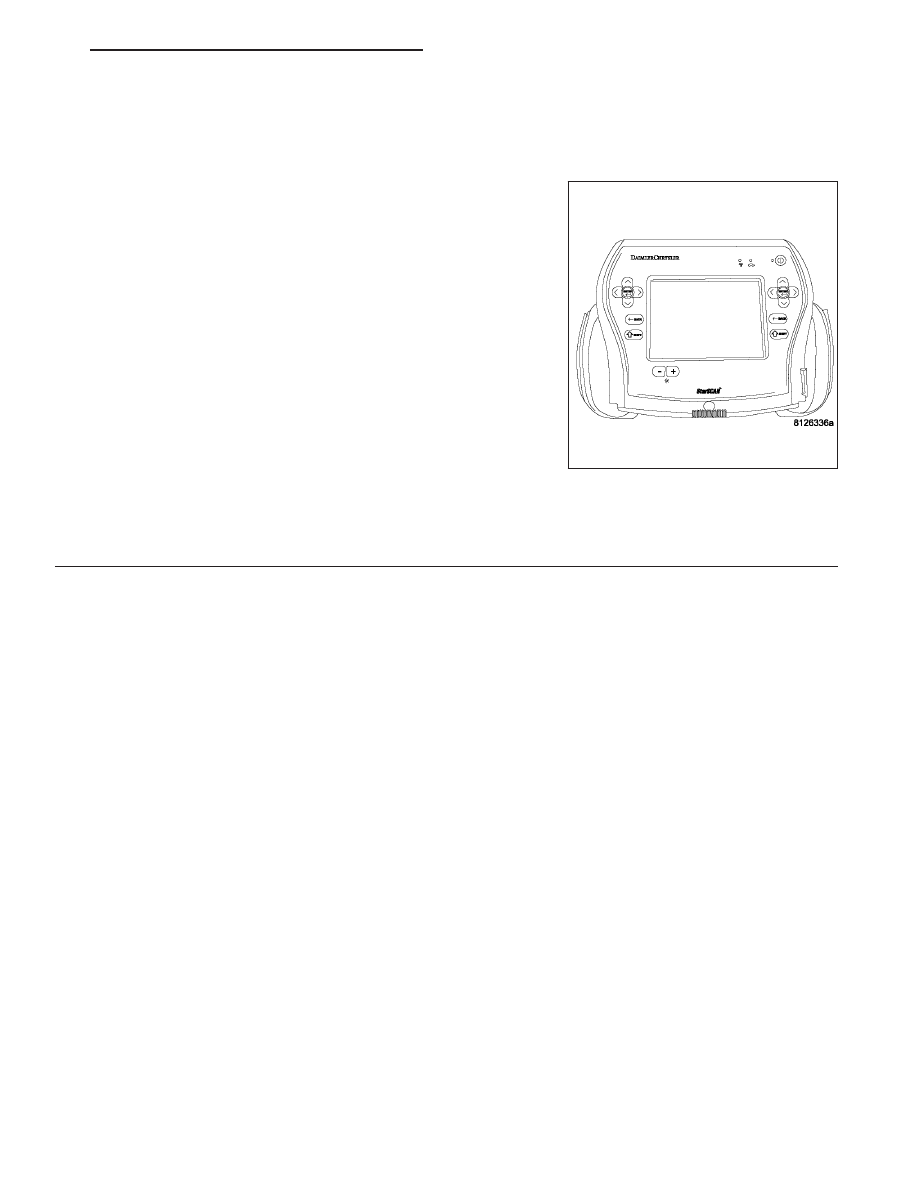

2. Connect the scan tool to the Data Link Connector - use the most
current software available.

3. With the scan tool to erase stored DTCs in all airbag system mod-
ules.

4. Turn the ignition off, and wait 15 seconds, then turn the ignition on.

5. Wait one minute, and read active codes and if there are none
present read the stored codes.

6. Note: Read the DTC’s in all airbag system related modules.

7. If the scan tool shows any active or stored codes, return to the
Table of Content and follow path specified for that trouble code. If no
active or stored codes are present, the repair is complete.

Are any DTC’s present or is the original condition still present?

Yes

>> Repair is not complete, refer to appropriate symptom list.

No

>> Repair is complete.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 447

*ORC VERIFICATION TEST - VER 1

For a complete wiring diagram Refer to Section 8W.

1.

1. Remove any special tools or jumper wires and reconnect all previ-
ously disconnected components - except the Battery.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE
IGNITION ON THEN RECONNECT THE BATTERY.
2. Connect the scan tool to the Data Link Connector - use the most
current software available.

3. With the scan tool to erase stored DTCs in all airbag system mod-
ules.

4. Turn the ignition off, and wait 15 seconds, then turn the ignition on.

5. Wait one minute, and read active codes and if there are none
present read the stored codes.

6. Note: If equipped with Airbag On - Off switch, read the DTC’s in all
switch positions.

7. Note: Read the DTC’s in all airbag system related modules.

8. If the scan tool shows any active or stored codes, return to the
Table of Contents and follow path specified for that trouble code. If no
active or stored codes are present, the repair is complete.

Are any DTC’s present or is the original condition still present?

Yes

>> Repair is not complete, refer to appropriate symptom list.

No

>> Repair is complete.
