B212C-IGNITION RUN/START INPUT CIRCUIT OPEN (CONTINUED)

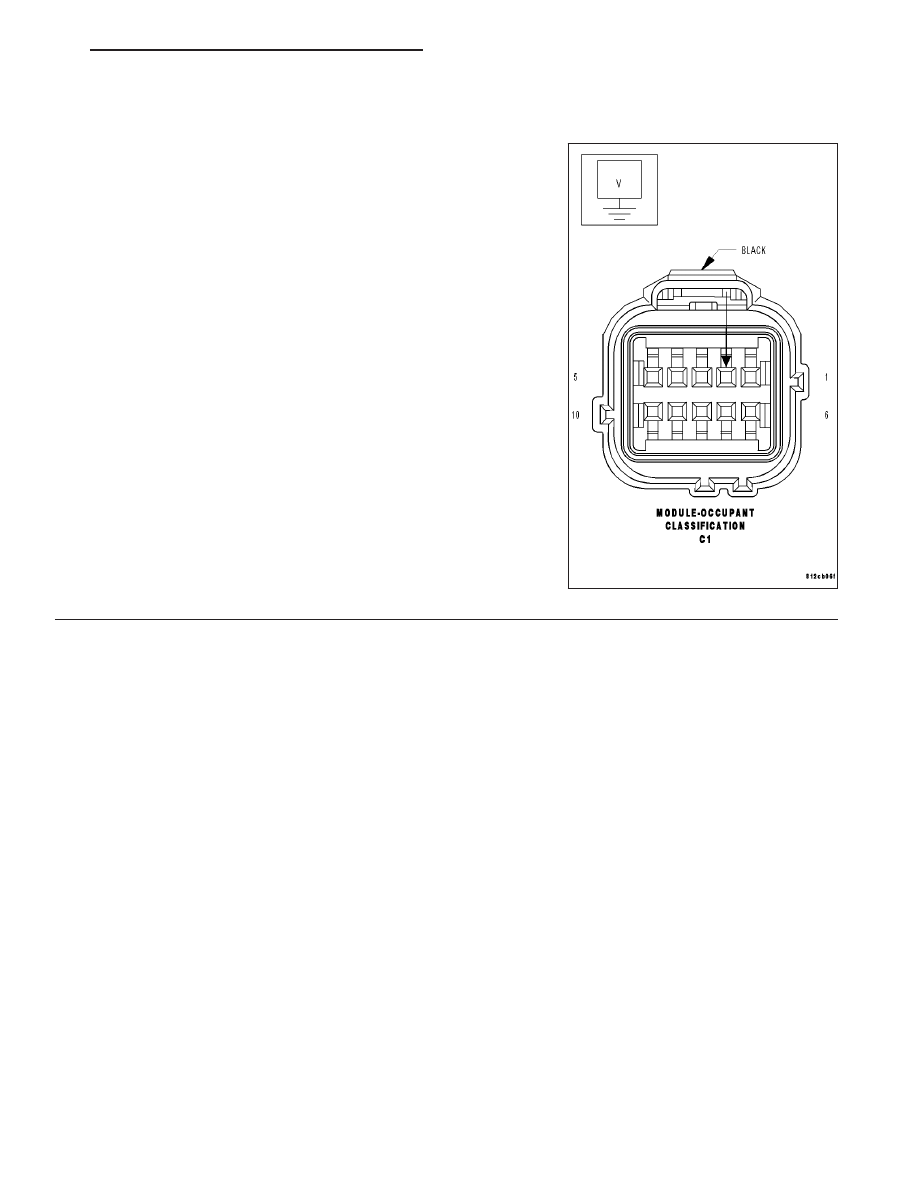

9.

CHECK (F201) FUSED IGNITION SWITCH OUTPUT (RUN-START) CIRCUIT FOR AN OPEN

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Reinstall the PAB Indicator Run-Start Fuse.

Disconnect the ORC C1 connector.

NOTE: Check connectors - Clean and repair as necessary.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Measure the voltage of the (F201) Fused Ignition Switch Output (Run-
Start) Circuit.

Is the voltage above 6.0 volts?

Yes

>> Replace the ORC in accordance with the Service Informa-

tion.

Perform ORC VERIFICATION TEST - VER 1.

Perform OCS VERIFICATION TEST - VER 1 if DTC
B2101 IGNITION RUN/START INPUT CIRCUIT LOW was
Active in the OCM.

No

>> Repair (F201) Fused Ignition Switch Output (Run-Start)

circuit for an open.

Perform ORC VERIFICATION TEST - VER 1.

Perform OCS VERIFICATION TEST - VER 1 if DTC
B2101 IGNITION RUN/START INPUT CIRCUIT LOW was
Active in the OCM.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 349

B212C-IGNITION RUN/START INPUT CIRCUIT OPEN (CONTINUED)

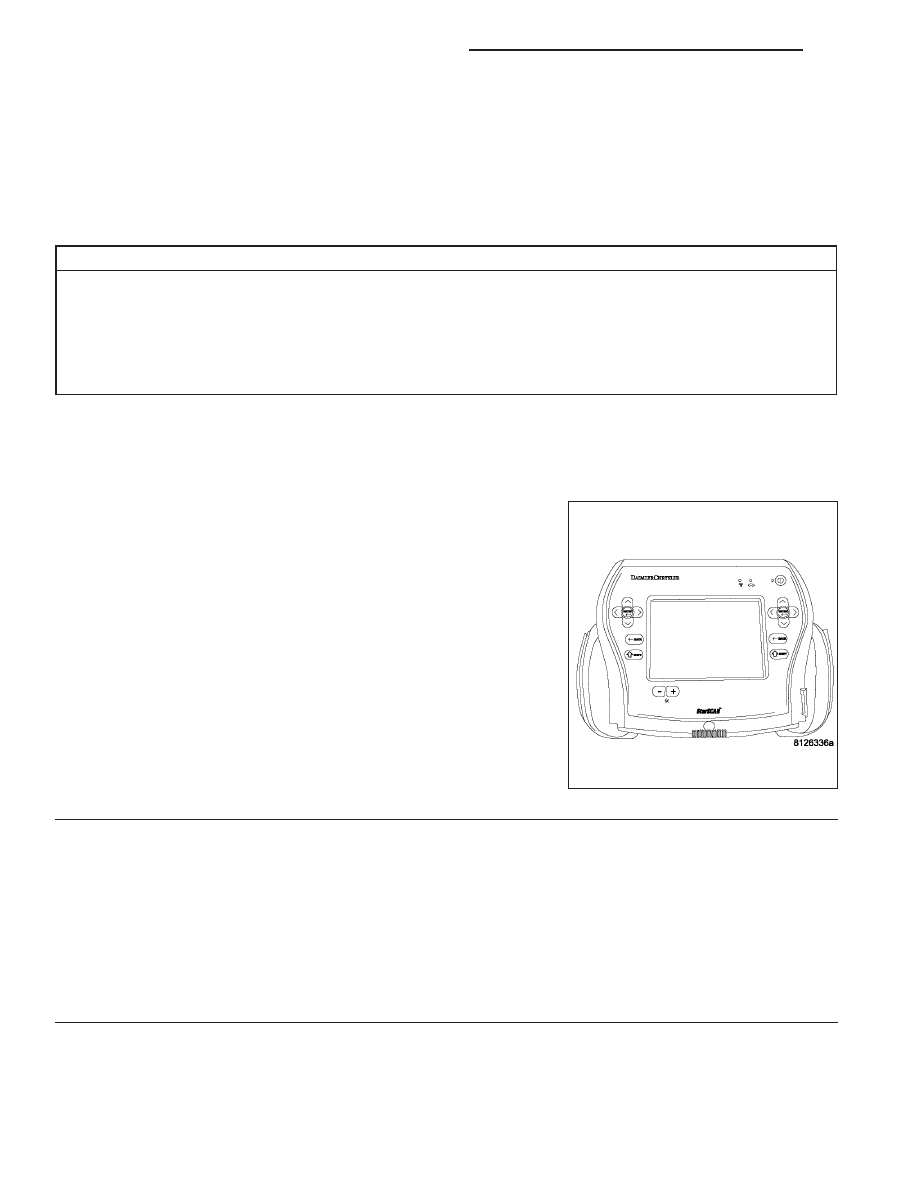

10.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found Erase all codes before returning vehicle to customer.

8O - 350

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B212D-IGNITION RUN ONLY INPUT CIRCUIT OPEN

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 351

B212D-IGNITION RUN ONLY INPUT CIRCUIT OPEN (CONTINUED)

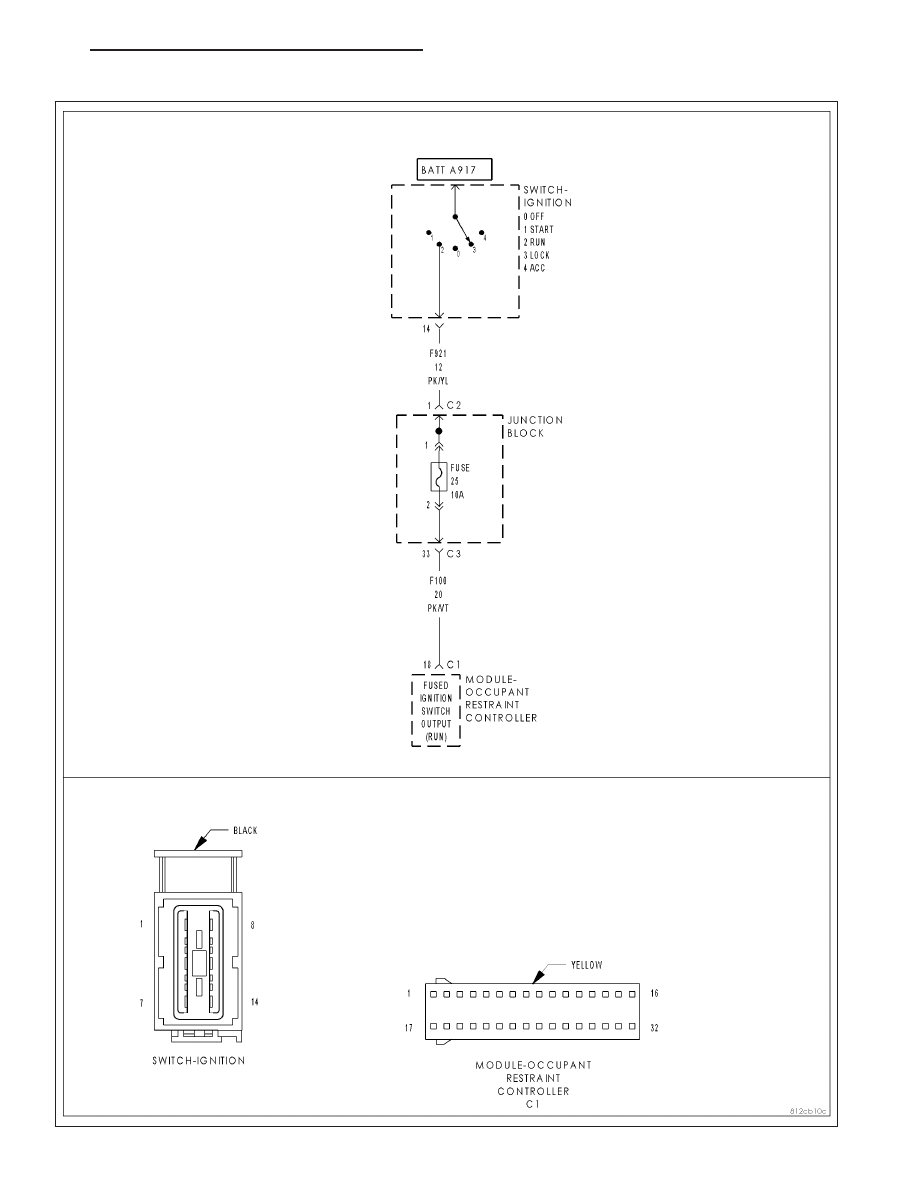

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition in the Run position.

•

Set Condition:
If voltage on the (F100) Fused Ignition Switch Output (Run) circuit drops below 6.0 volts.

Possible Causes

AIRBAG RUN CIRCUIT FUSE OPEN

(F100) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT SHORTED TO GROUND

(F100) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN

(F921) IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

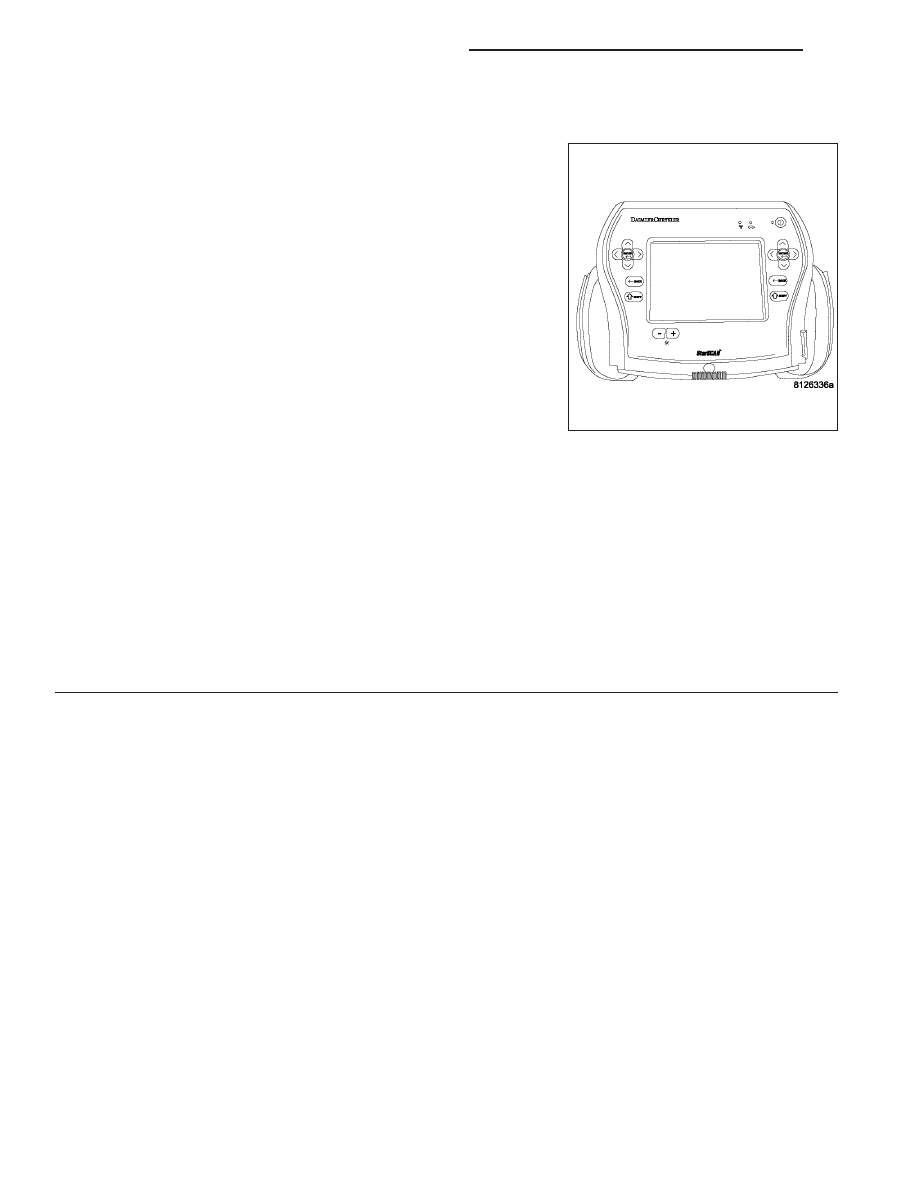

1.

VERIFY THAT DTC B212D IGNITION RUN ONLY INPUT CIRCUIT OPEN IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on.

With the scan tool, read Occupant Restraint Controller (ORC) DTCs.

Does the scan tool display active: B212D IGNITION RUN ONLY
INPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> Go To 7

2.

INSPECT AIRBAG RUN CIRCUIT FUSE

Turn the ignition off.

Remove the Airbag Run Circuit Fuse from the Junction Block and inspect the fuse.

NOTE: Check connectors - Clean and repair as necessary.

Is the fuse open?

Yes

>> Go To 3

No

>> Go To 5
