B1B7A- PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT
HIGH

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 205

B1B7A- PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT HIGH (CONTINUED)

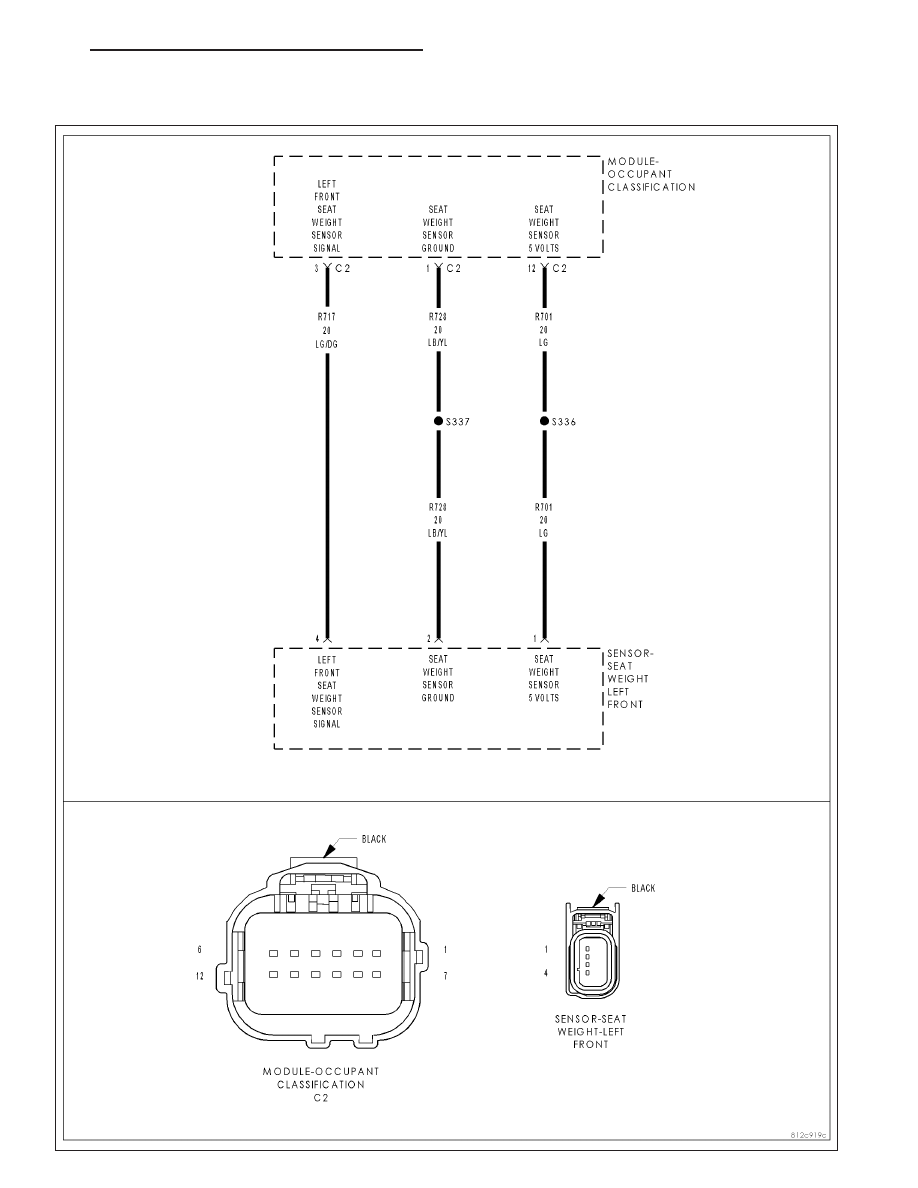

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status is in IGN_RUN, the module checks the sensor input ranges.

•

Set Condition:
If the module detects that the sensor input is greater than 96 ± 0.6% of the (R701) Seat Weight Sensor 5 Volt
circuit voltage.

Possible Causes

PASSENGER SEAT HARNESS IMPROPERLY ROUTED

PASSENGER SEAT HARNESS WIRES CHAFFED, PIERCED, PINCHED, PARTIALLY BROKEN

PASSENGER SEAT HARNESS CONNECTOR TERMINALS BROKEN, BENT PUSHED OUT, SPREAD,
CORRODED, CONTAMINATED

(R717) LT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT SHORTED TO VOLTAGE

(R717) LT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT SHORTED TO (R701) SEAT WEIGHT SENSOR 5
VOLT CIRCUIT

(R728) SEAT WEIGHT SENSOR GROUND CIRCUIT OPEN

LEFT-FRONT SEAT WEIGHT SENSOR

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, & BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal
faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Con-

tents in this Section for a complete list of symptoms.

No

>> Go To 2

8O - 206

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1B7A- PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT HIGH (CONTINUED)

2.

VERIFY THAT DTC B1B7A–PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT HIGH
IS ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B7A–PASSENGER SEAT
WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT HIGH?

Yes

>> Go To 3

No

>> Go To 9

3.

INSPECT PASSENGER SEAT HARNESS WIRES & CONNECTORS

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the Passenger Seat Harness wiring and connectors. Look
for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or contam-
inated terminals.

Are any of these conditions present?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCS VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

VERIFY THAT PASSENGER SEAT HARNESS IS ROUTED CORRECTLY

Verify that the Passenger Seat Harness is routed correctly.

Is the Passenger Seat Harness routed correctly?

Yes

>> Go To 5

No

>> Reroute the Passenger Seat Harness as necessary.

Perform OCS VERIFICATION TEST - VER 1.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 207

B1B7A- PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT HIGH (CONTINUED)

5.

CHECK IF MORE THAN ONE PASSENGER SEAT WEIGHT SENSOR DTC IS ACTIVE

Verify that all of the Seat Weight Sensor mounting screws are torqued
to specification. Refer to 23 - BODY/SEATS.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.

NOTE: Failure to follow test instructions or aborting the test will
cause faults to set when performing the Occupant Classification
Module System Verification Test. To prevent faults due to process
errors: Verify That All Tests Steps That Led You Here Were Per-
formed As Directed; Verify That The Ignition Is In Run; Wait 30
Seconds After Changing The Seat Weight Before Proceeding To
Allow The System To Stabilize; Only Press Scan Tool Buttons
When Directed To Do So; & Perform The Occupant Classification
Module System Verification Test To Completion.
With the scan tool in OCM, select More Options, select System Tests,
and select Occupant Classification Module System Verification Test.
Run the test by following the instructions displayed on the scan tool.
When the test is complete, wait two minutes, and then proceed as fol-
lows.

With the scan tool, read OCM DTCs.

Does the scan tool display any active PASSENGER SEAT WEIGHT SENSOR DTCs?

Yes - More Than One PASSENGER SEAT WEIGHT SENSOR DTC Is Active

Perform the *Diagnosis/Checkout Procedure For Seat Weight Sensors.

Perform OCS VERIFICATION TEST - VER 1.

Yes - Only DTC B1B7A Is Active

Go To 6

No - But Other DTCs Present

Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of
symptoms.

No - No Active DTCs Present

Perform OCS VERIFICATION TEST - VER 1.
