B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT LOW (CONTINUED)

5.

CHECK IF MORE THAN ONE PASSENGER SEAT WEIGHT SENSOR DTC IS ACTIVE

Verify that all of the Seat Weight Sensor mounting screws are torqued
to specification. Refer to 23 - BODY/SEATS.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.

NOTE: Failure to follow test instructions or aborting the test will
cause faults to set when performing the Occupant Classification
Module System Verification Test. To prevent faults due to process
errors: Verify That All Tests Steps That Led You Here Were Per-
formed As Directed; Verify That The Ignition Is In Run; Wait 30
Seconds After Changing The Seat Weight Before Proceeding To
Allow The System To Stabilize; Only Press Scan Tool Buttons
When Directed To Do So; & Perform The Occupant Classification
Module System Verification Test To Completion.
With the scan tool in OCM, select More Options, select System Tests,
and select Occupant Classification Module System Verification Test.
Run the test by following the instructions displayed on the scan tool.
When the test is complete, wait two minutes, and then proceed as fol-
lows.

With the scan tool, read OCM DTCs.

Does the scan tool display any active PASSENGER SEAT WEIGHT SENSOR DTCs?

Yes - More Than One PASSENGER SEAT WEIGHT SENSOR DTC Is Active.

Perform the Diagnosis/Checkout Procedure For Seat Weight Sensors.

Perform OCS VERIFICATION TEST - VER 1

Yes - Only DTC B1B79 Is Active.

Go To 6

No - But Other DTCs Present.

Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of
symptoms.

No - No Active DTCs Present.

Perform OCS VERIFICATION TEST - VER 1.

6.

CHECK VOLTAGE OF (R701) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Left-Front Seat Weight Sensor connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.

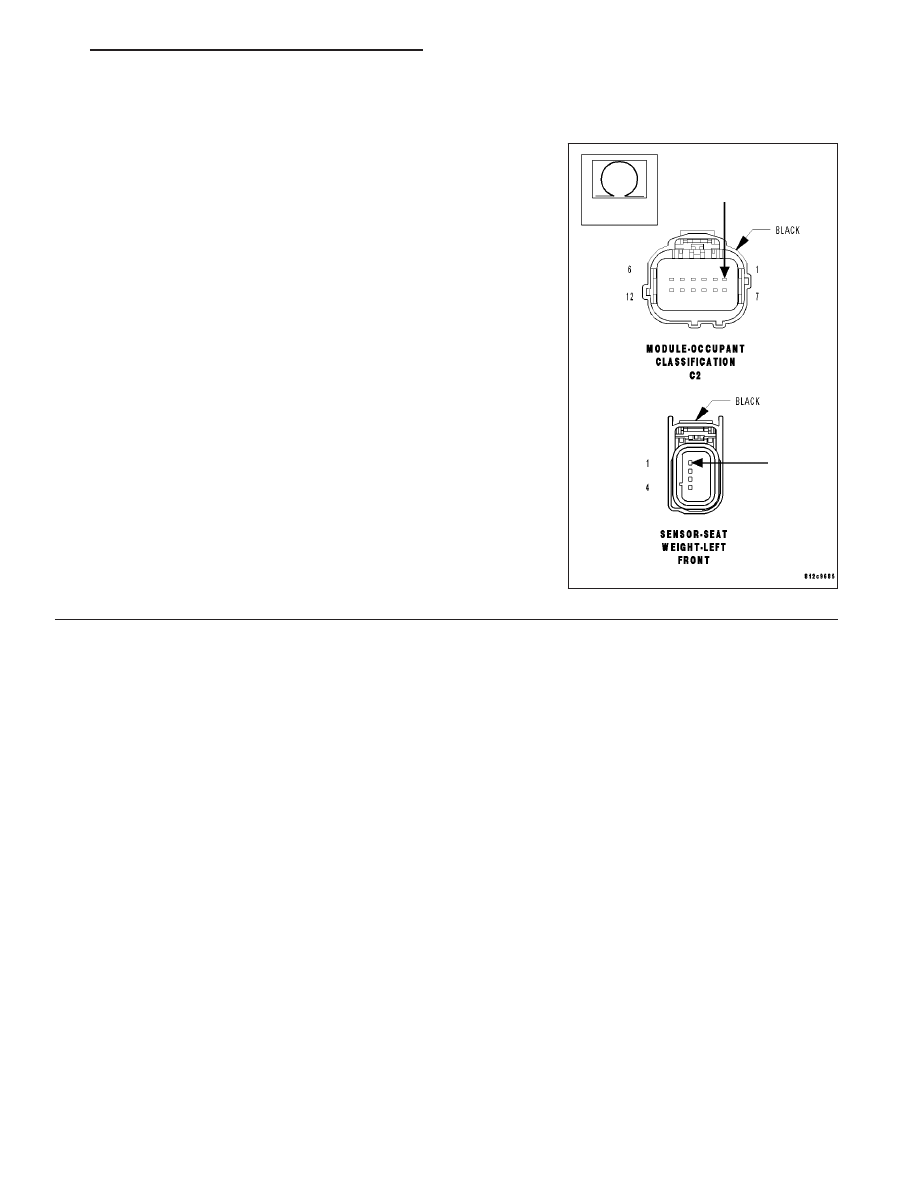

Measure the voltage of the (R701) Seat Weight Sensor 5 Volt circuit.

Is the voltage above 4.8 volts?

Yes

>> Go To 7

No

>> Go To 9

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 201

B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT LOW (CONTINUED)

7.

CHECK (R717) LT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the OCM C2 connector.

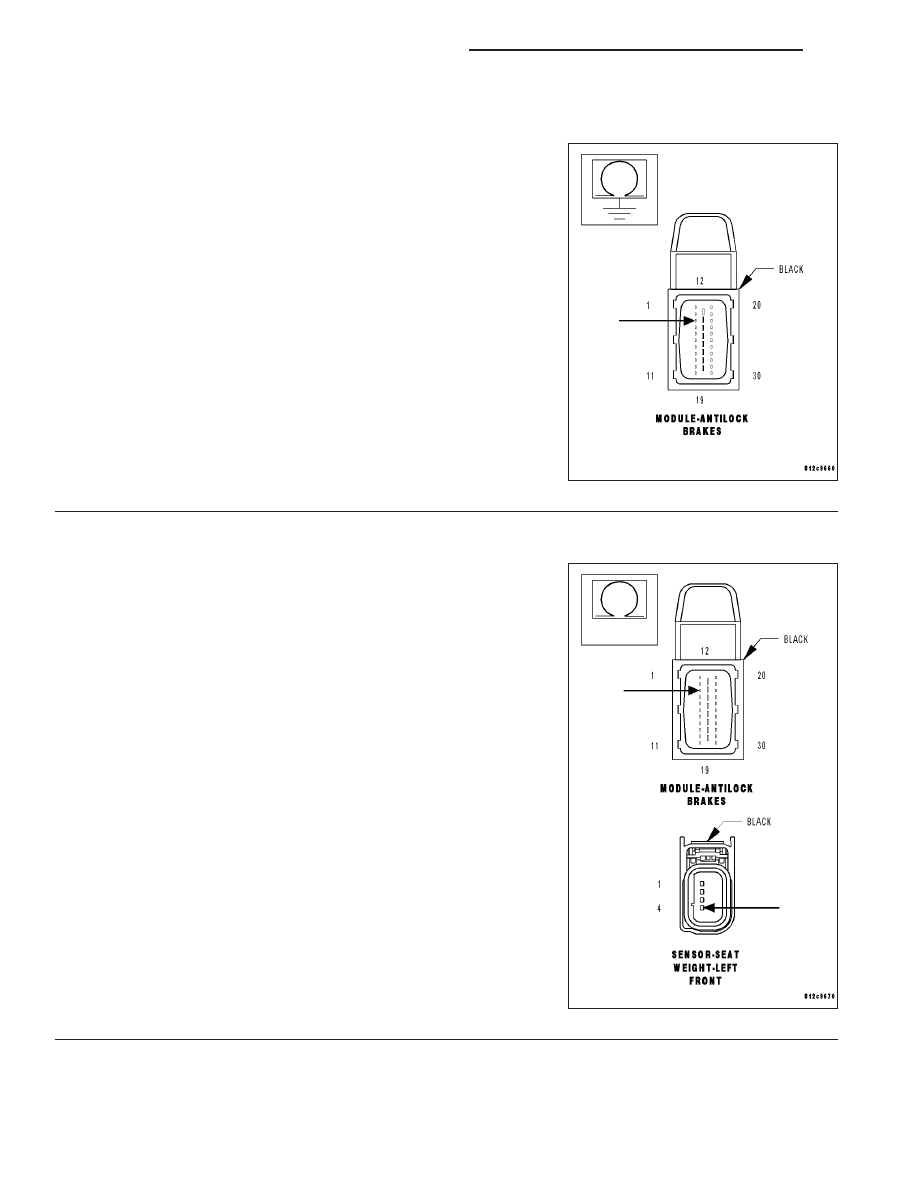

Measure the resistance of the (R717) LT-FT Seat Weight Sensor Sig-
nal circuit between ground and the OCM C2 connector.

Is the resistance below 10k ohms?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the
Seat Harness if the condition inspecting or testing for is present
in the Seat Harness.

Replace the Passenger Seat Harness in accordance with
the Service Information.

Perform OCS VERIFICATION TEST - VER 1.

No

>> Go To 8

8.

CHECK (R717) LT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT FOR AN OPEN

Measure the resistance of the (R717) LT-FT Seat Weight Sensor Sig-
nal circuit between the OCM C2 connector and the Left-Front Seat
Weight Sensor connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Left-Front Seat Weight Sensor in accordance

with the Service Information. Perform OCS VERIFICATION
TEST - VER 1. If DTC B1B79–PASSENGER SEAT
WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT
LOW returns active, replace the OCM in accordance with
the Service Information.

Perform OCS VERIFICATION TEST - VER 1.

No

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the
Seat Harness if the condition inspecting or testing for is present
in the Seat Harness.

Replace the Passenger Seat Harness in accordance with
the Service Information.

Perform OCS VERIFICATION TEST - VER 1.

8O - 202

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT LOW (CONTINUED)

9.

CHECK (R701) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT FOR AN OPEN

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the OCM C2 connector.

Measure the resistance of the (R701) Seat Weight Sensor 5 Volt cir-
cuit between the OCM C2 connector and the Left-Front Seat Weight
Sensor connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the OCM in accordance with the Service Informa-

tion.

Perform OCS VERIFICATION TEST - VER 1.

No

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the
Seat Harness if the condition inspecting or testing for is present
in the Seat Harness.

Replace the Passenger Seat Harness in accordance with
the Service Information.

Perform OCS VERIFICATION TEST - VER 1.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 203

B1B79-PASSENGER SEAT WEIGHT SENSOR 3 - LEFT FRONT INPUT CIRCUIT LOW (CONTINUED)

10.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.
