B1B06-DRIVER AIRBAG SQUIB 2 CIRCUIT OPEN (CONTINUED)

2.

DRIVER AIRBAG OPEN

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Driver Airbag connector(s).

WARNING: To avoid personal injury or death, do not place an
intact undeployed airbag face down on a hard surface, the airbag
will propel into the air if accidentally deployed.

NOTE: Check connectors - Clean and repair as necessary.

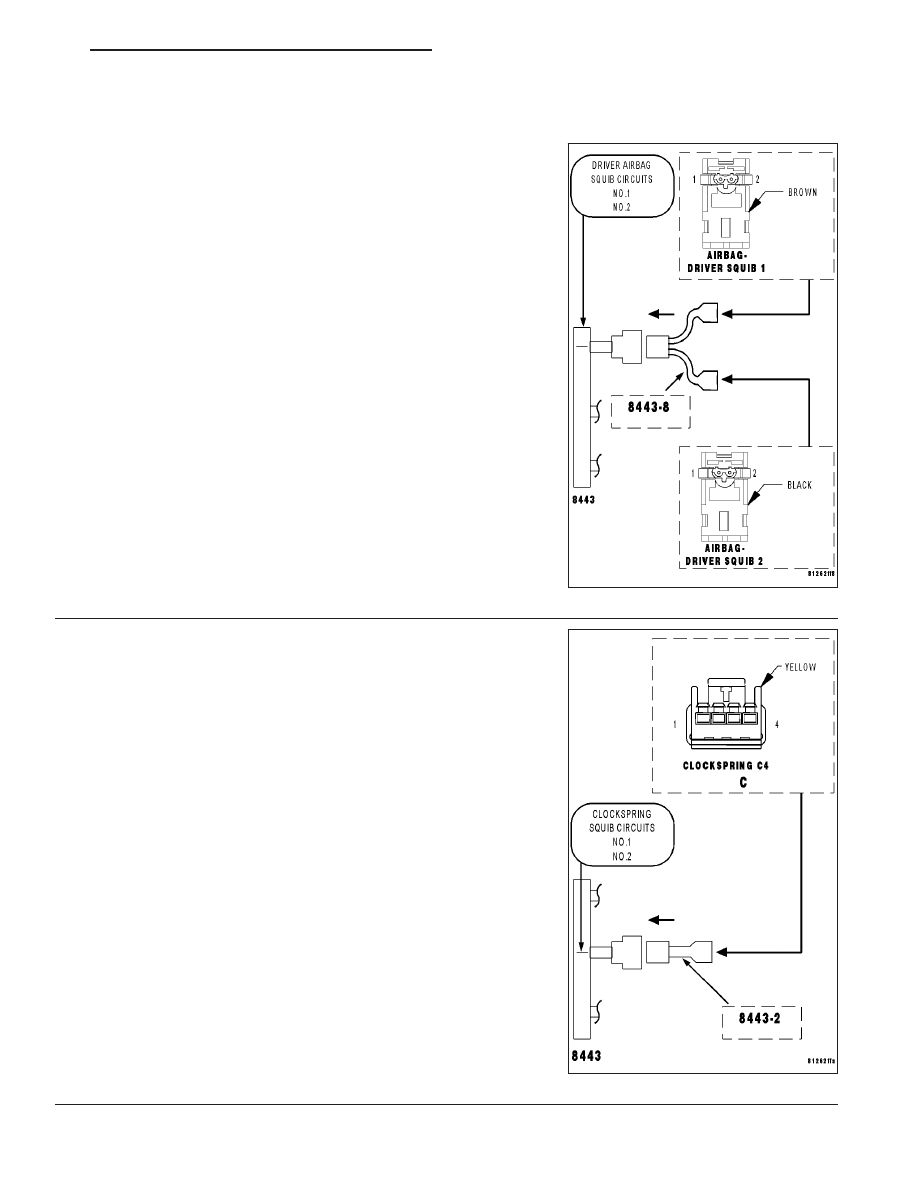

Connect the 8443 Load Tool and appropriate Jumper to the Driver Air-
bag connector(s).

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active Occupant Restraint Controller
DTC’s.

Does the scan tool display DRIVER AIRBAG SQUIB 2 CIRCUIT
OPEN?

Yes

>> Go to 3

No

>> Replace the Driver Airbag in accordance with Service

Information.

Perform AIRBAG VERIFICATION TEST - VER 1

3.

CLOCKSPRING SQUIB CIRCUITS OPEN

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Driver Airbag
connector(s).

Disconnect the Clockspring harness connector(s).

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool and appropriate Jumper to the Clock-
spring C4 harness connector(s).

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE
IGNITION ON, THEN RECONNECT THE BATTERY.
With the scan tool, read the active Occupant Restraint Controller
DTC’s.

Does the scan tool display DRIVER AIRBAG SQUIB 2 CIRCUIT
OPEN?

Yes

>> Go to 4

No

>> Replace the Clockspring in accordance with the Service

Information.

Perform AIRBAG VERIFICATION TEST - VER 1

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 57

B1B06-DRIVER AIRBAG SQUIB 2 CIRCUIT OPEN (CONTINUED)

4.

(R61) DRIVER SQUIB 2 LINE 1 OR (R63) DRIVER SQUIB 2 LINE 2 CIRCUIT OPEN

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Clockspring C4
harness connector.

Disconnect the ORC harness connector(s).

NOTE: Check connectors - Clean and repair as necessary.

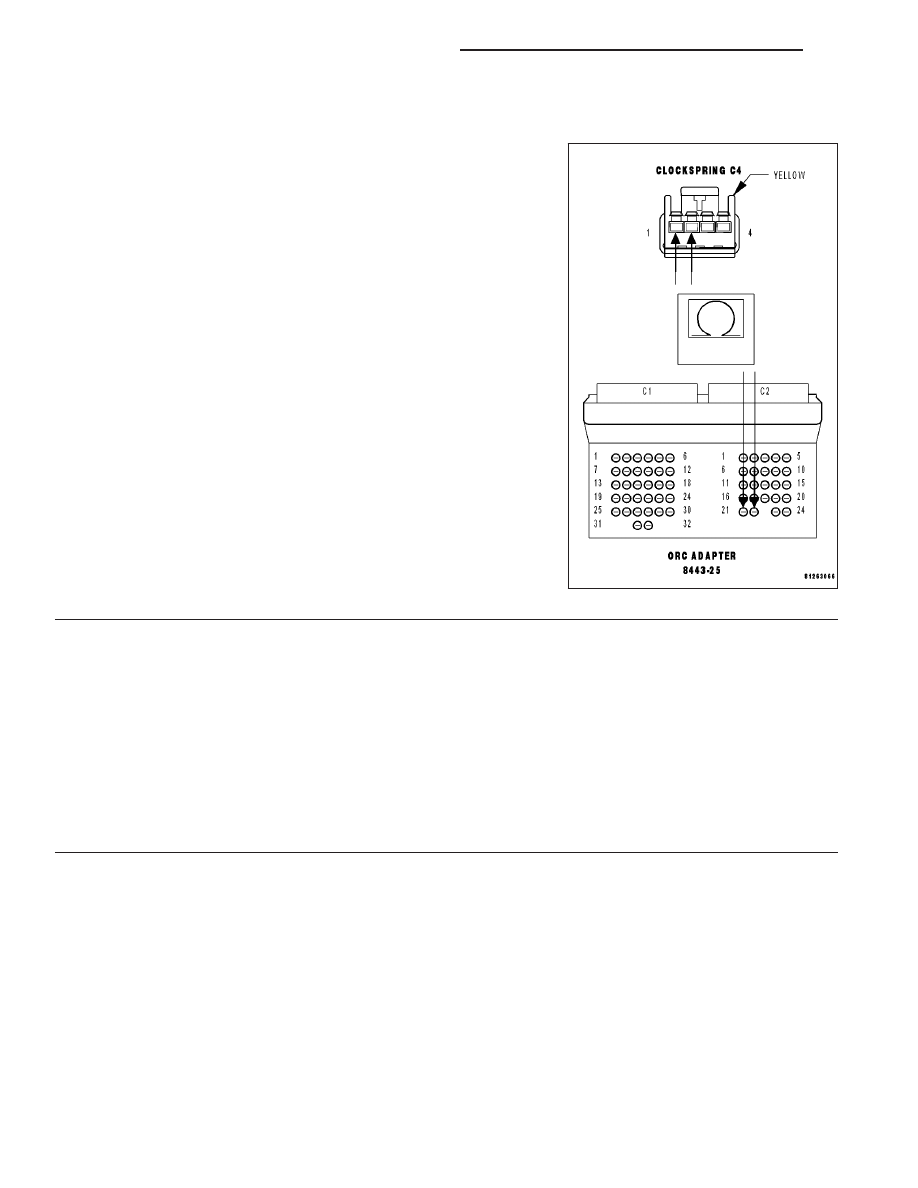

Connect the 8443 Load Tool ORC Adaptor to the ORC C2 harness
connector.

Measure the resistance of the (R61) Driver Squib 2 Line 1 circuit
between the Clockspring C4 harness connector and the 8443 ORC
Adaptor.

Measure the resistance of the (R63) Driver Squib 2 Line 2 circuit
between the Clockspring C4 harness connector and the 8443 ORC
Adaptor.

Is the resistance below 1.0 ohms on either circuit?

Yes

>> Go to 5

No

>> Repair (R61) Driver Squib 2 Line 1 or (R63) Driver Squib

2 Circuit Open.

Perform AIRBAG VERIFICATION TEST - VER 1

5.

OCCUPANT RESTRAINT CONTROLLER

WARNING: If the Airbag Control Module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.

If there are no possible causes remaining, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with Service Information.

Perform AIRBAG VERIFICATION TEST - VER 1

8O - 58

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1B06-DRIVER AIRBAG SQUIB 2 CIRCUIT OPEN (CONTINUED)

6.

STORED ORC DTC

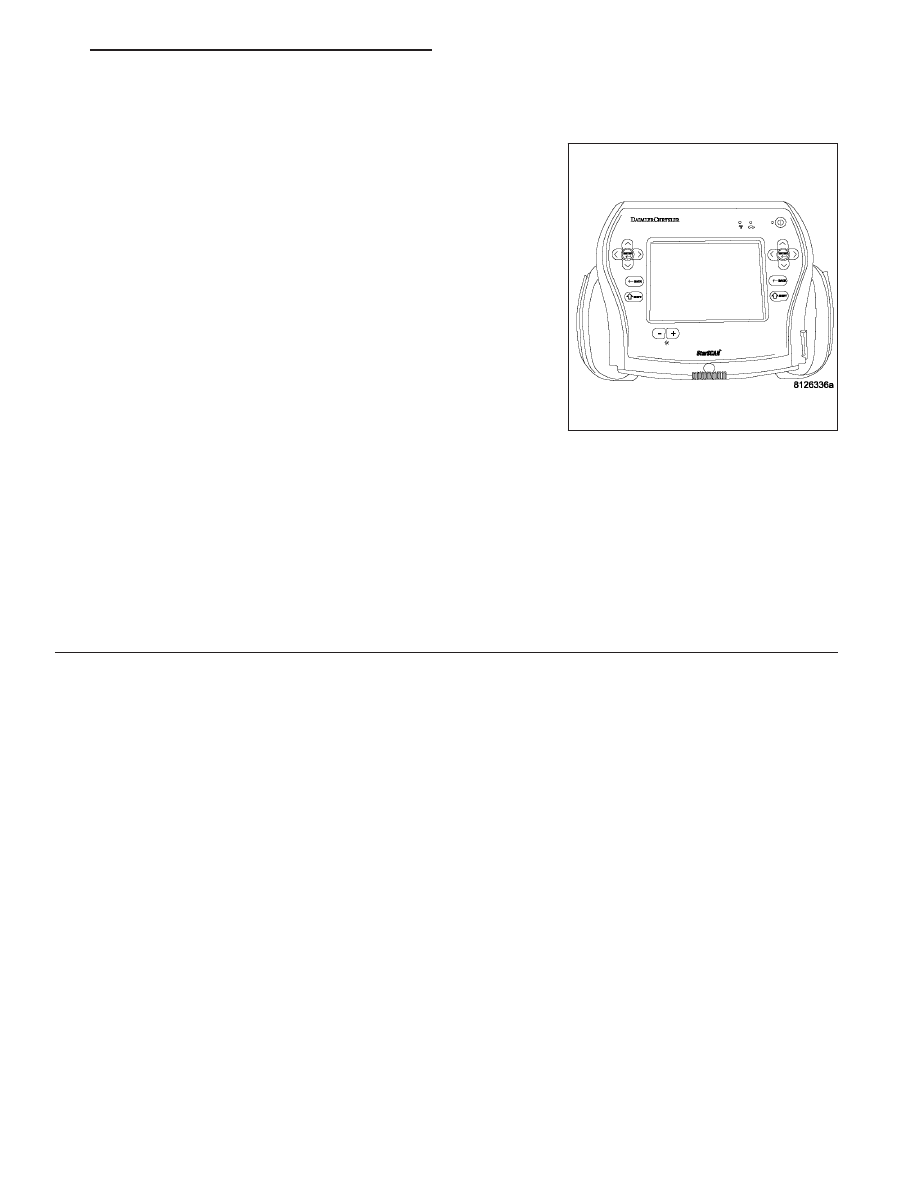

With the scan tool, record and erase all DTC’s from all Airbag System
Modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool monitor active codes as you work through the fol-
lowing steps.

Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

IF only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 59

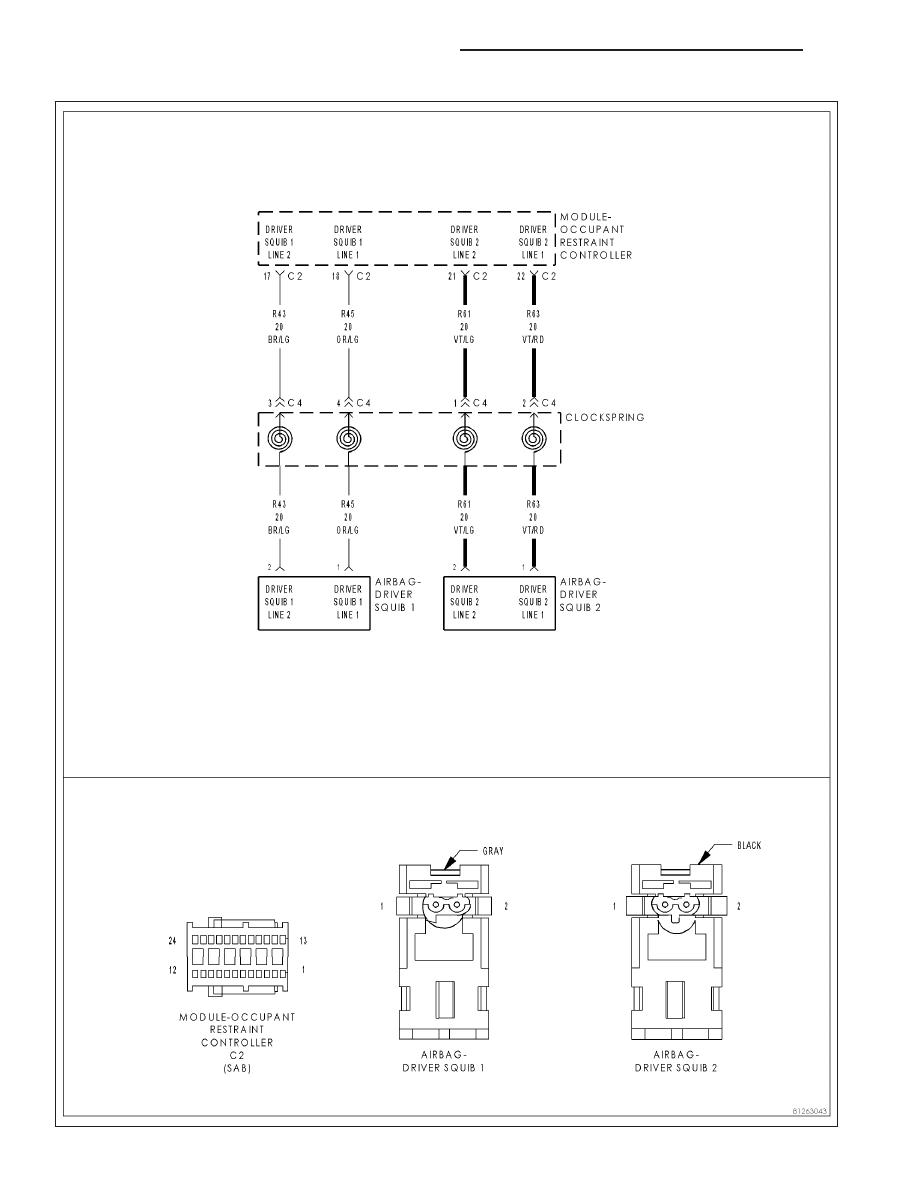

B1B07-DRIVER AIRBAG SQUIB 2 CIRCUIT SHORT TOGETHER
