B1B04-DRIVER AIRBAG SQUIB 2 CIRCUIT LOW

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 45

B1B04-DRIVER AIRBAG SQUIB 2 CIRCUIT LOW (CONTINUED)

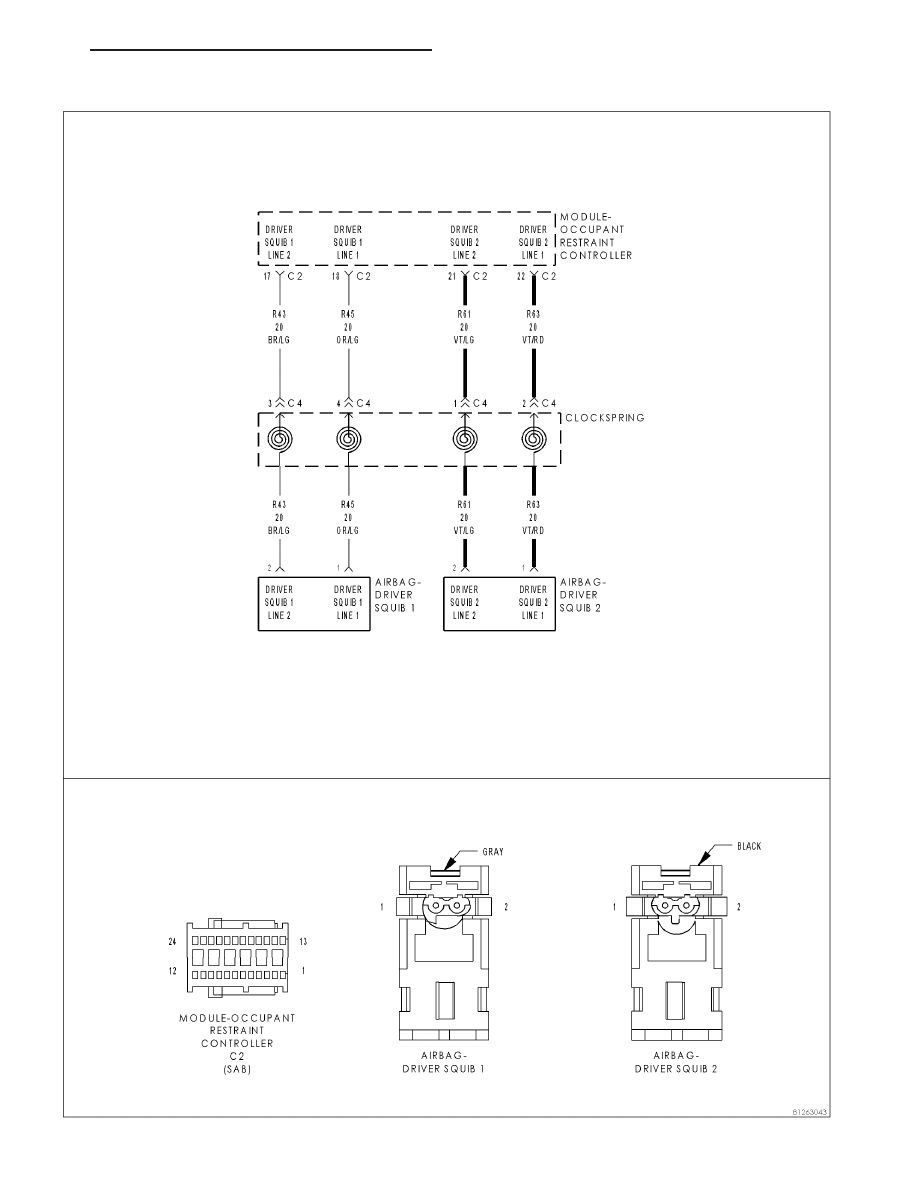

For the Air Bag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on, the ORC monitors the resistance of the Driver Squib 1 circuits.

•

Set Condition:
The ORC has detected low resistance between the Driver Squib 1 circuits.

Possible Causes

R63 DRIVER SQUIB 2 LINE 1 OR R61 DRIVER SQUIB 2 LINE 2 SHORTED TO GROUND

CLOCKSPRING

DRIVER AIRBAG

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure the battery is fully charged.

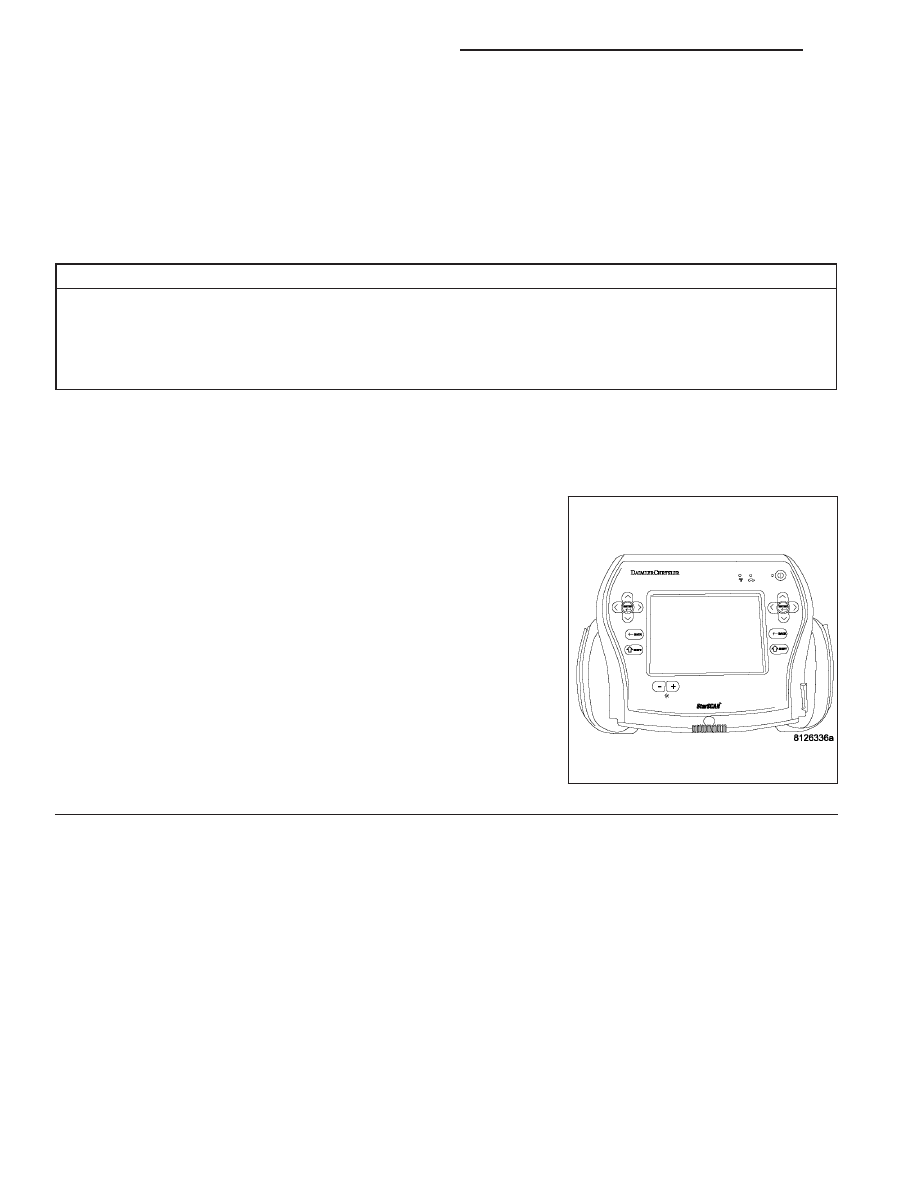

NOTE: The Scan Tool, SRS Airbag Load Tool MRL 8443 and
DVOM are required to perform the following test.

NOTE: When reconnecting airbag system components the Igni-
tion must be turned off and the Battery must be disconnected.
Select Active or Stored DTC.

Is the DTC active or stored?

ORC - ACTIVE DTC

Go To 2

ORC - STORED DTC

Go To 6

8O - 46

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1B04-DRIVER AIRBAG SQUIB 2 CIRCUIT LOW (CONTINUED)

2.

DRIVER AIRBAG SHORTED

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Driver Airbag connector(s).

WARNING: To avoid personal injury or death, do not place an
intact undeployed airbag face down on a hard surface, the airbag
will propel into the air if accidentally deployed.

NOTE: Check connectors - Clean and repair as necessary.

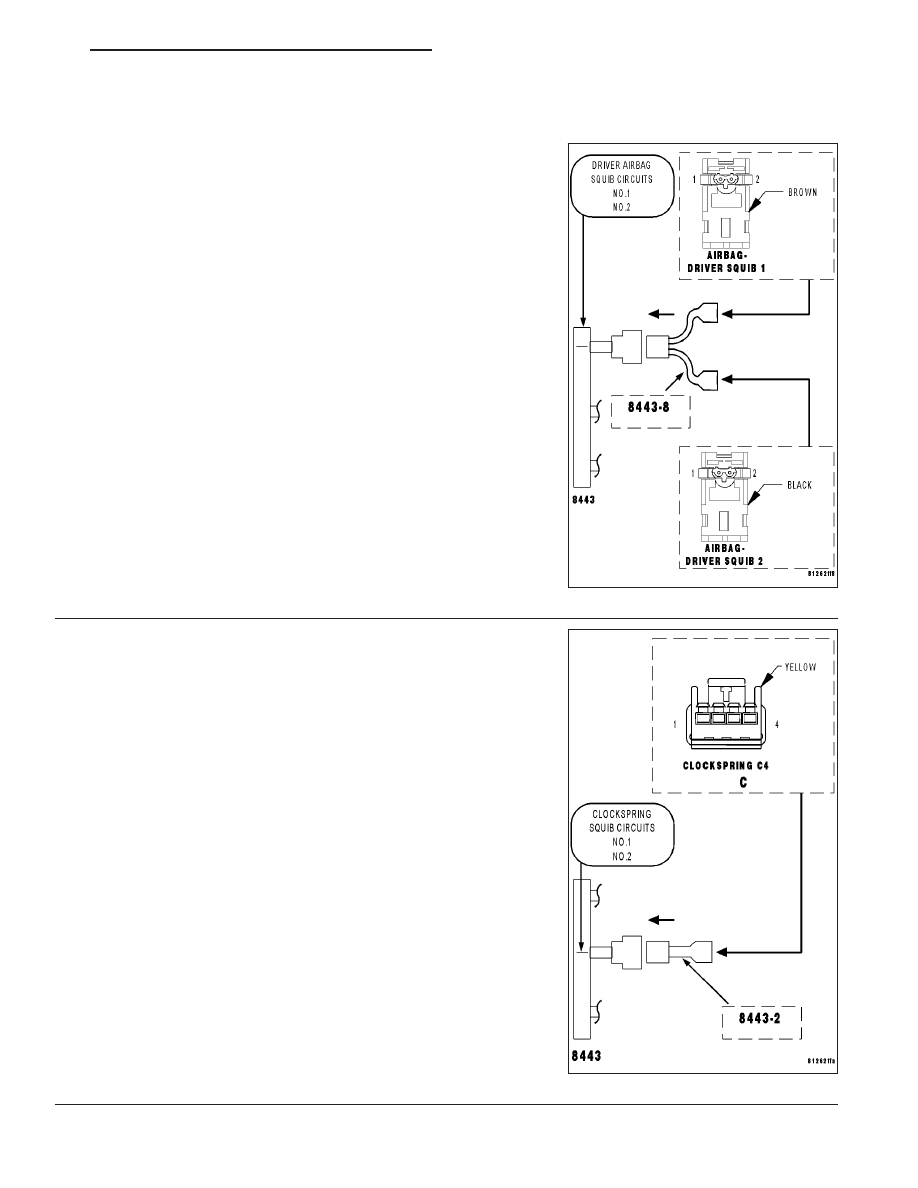

Connect the 8443 Load Tool and appropriate Jumper to the Driver Air-
bag connector(s).

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active Occupant Restraint Controller
DTC’s.

Does the scan tool display DRIVER AIRBAG SQUIB 2 CIRCUIT
LOW?

Yes

>> Go to 3

No

>> Replace the Driver Airbag in accordance with Service

Information.

Perform AIRBAG VERIFICATION TEST - VER 1

3.

CLOCKSPRING SQUIB CIRCUITS SHORTED

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Driver Airbag
connector(s).

Disconnect the Clockspring harness connector(s).

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool and appropriate Jumper to the Clock-
spring harness connector(s).

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active Occupant Restraint Controller
DTC’s.

Does the scan tool display DRIVER AIRBAG SQUIB 2 CIRCUIT
LOW?

Yes

>> Go to 4

No

>> Replace the Clockspring in accordance with the Service

Information.

Perform AIRBAG VERIFICATION TEST - VER 1

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 47

B1B04-DRIVER AIRBAG SQUIB 2 CIRCUIT LOW (CONTINUED)

4.

(R63) DRIVER SQUIB 2 LINE 1 OR (R61 DRIVER SQUIB 2 LINE 2 SHORTED TO GROUND

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Clockspring har-
ness connector(s).

Disconnect the ORC harness connector(s).

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool ORC Adaptor to the ORC harness con-
nector.

Measure the resistance of the (R63) Driver Squib 2 Line 1 and (R61)
Driver Squib 2 Line 2 circuits between the Clockspring C2 harness
connector and ground.

Is the resistance below 10K ohms?

Yes

>> Repair the (R63) Driver Squib 2 Line 1 and/or (R61) Driver Squib 2 Line 2 circuits shorted to ground.

Perform AIRBAG VERIFICATION TEST - VER 1

No

>> Go to 5

5.

OCCUPANT RESTRAINT CONTROLLER

WARNING: If the Airbag Control Module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.

If there are no possible causes remaining, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with Service Information.

Perform AIRBAG VERIFICATION TEST - VER 1
