B1205-PASSENGER AIRBAG INDICATOR CIRCUIT HIGH (CONTINUED)

2.

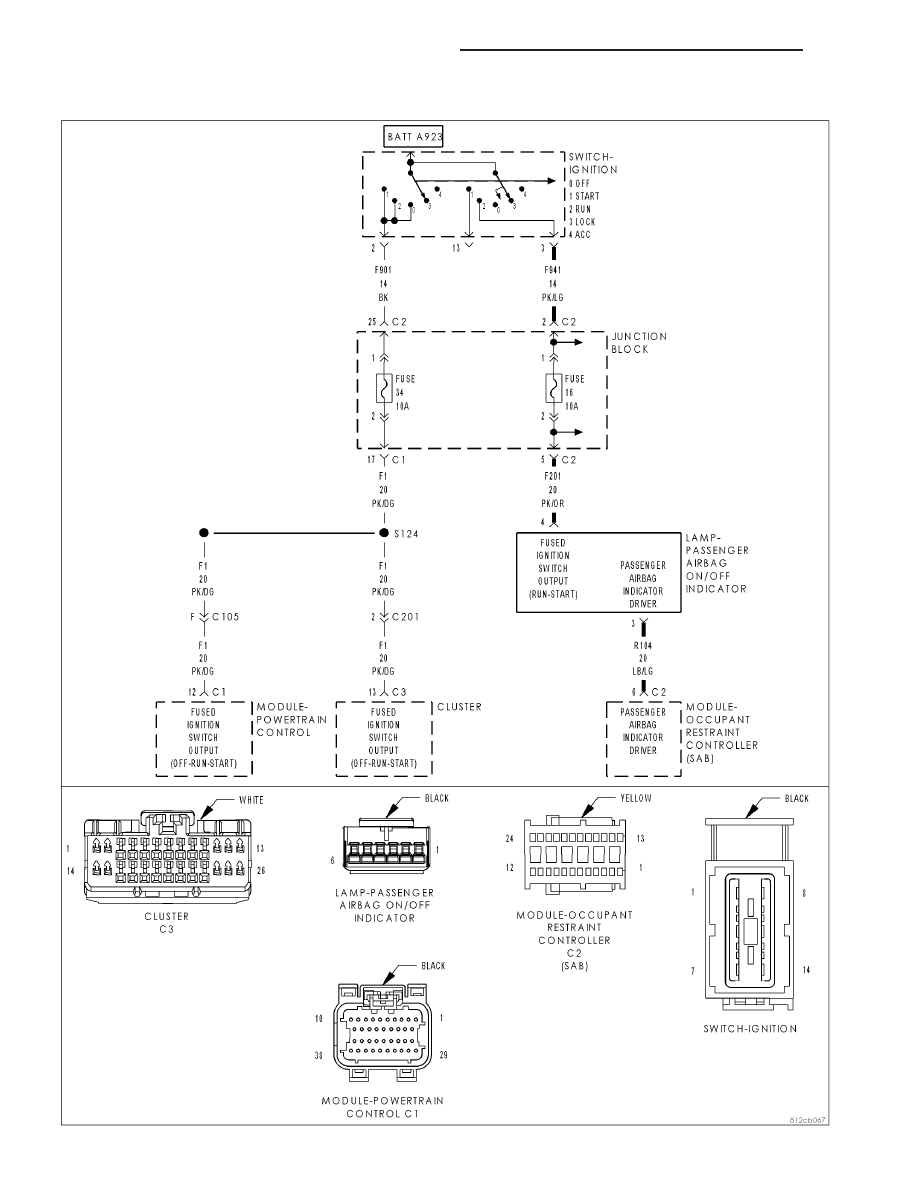

CHECK (R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT FOR A SHORT TO (F201) FUSED
IGNITION SWITCH OUTPUT (RUN-START) CIRCUIT

WARNING: If the Occupant Restraint Controller is dropped at any
time, it must be replaced. Failure to take the proper precautions
could result in accidental airbag deployment and personal injury
or death.

WARNING: If the Occupant Classification Module (OCM) is
dropped at any time, it must be replaced. Failure to take the
proper precautions could result in accidental airbag deployment
and personal injury or death.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Remove the Passenger Airbag (PAB) Indicator Run-Start Fuse from
the Junction Block.

Disconnect the ORC C1 and C2 connectors.

Disconnect the Occupant Classification Module (OCM) C1 connector.

Disconnect the Passenger Airbag On/Off Indicator Lamp connector.

NOTE: Check connectors - Clean and repair as necessary.
Connect the appropriate Load Tool ORC Adaptor to the ORC connectors.

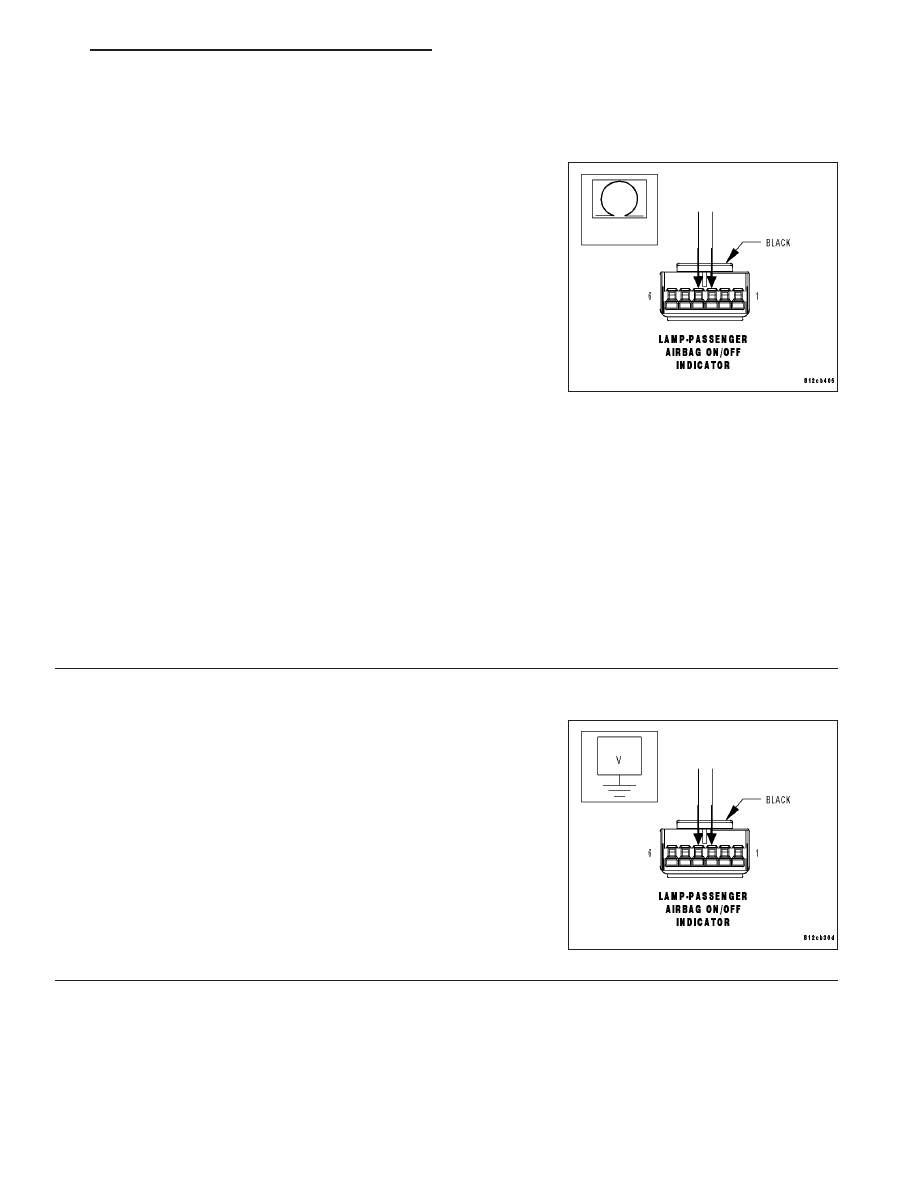

Measure the resistance between the (R104) Passenger Airbag Indicator Driver circuit and the (F201) Fused Ignition
Switch Output (Run-Start) circuit in the Passenger Airbag On/Off Indicator Lamp connector.

Is the resistance below 100.0 ohms?

Yes

>> Repair the (R104) Passenger Airbag Indicator Driver circuit for a short to the (F201) Fused Ignition

Switch Output (Run-Start) circuit.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK (R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT FOR A SHORT TO VOLTAGE

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Measure the voltage of the (R104) Passenger Airbag Indicator Driver
circuit.

Is there any voltage present?

Yes

>> Repair the (R104) Passenger Airbag Indicator Driver circuit

for a short to voltage.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Go To 4

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 13

B1205-PASSENGER AIRBAG INDICATOR CIRCUIT HIGH (CONTINUED)

4.

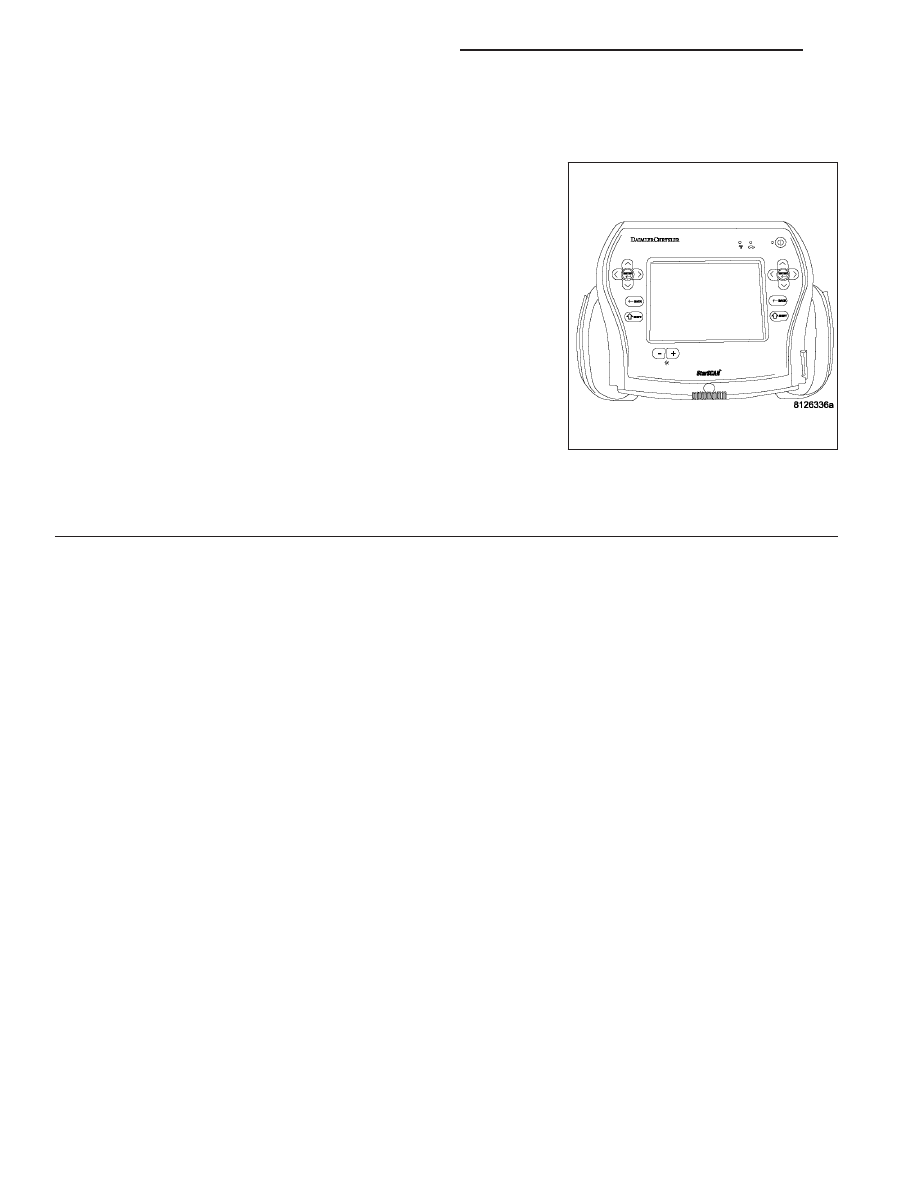

CHECK FOR ACTIVE DTC B1205 PASSENGER AIRBAG INDICATOR CIRCUIT HIGH WITH PASSENGER
AIRBAG ON/OFF INDICATOR LAMP DISCONNECTED

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Remove the Load Tool ORC Adaptor from the ORC connectors.

Reconnect the ORC C1 and C2 connectors.

Reconnect the OCM C1 connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, erase ORC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: B1205 PASSENGER AIRBAG
INDICATOR CIRCUIT HIGH?

Yes

>> Replace the ORC in accordance with the Service Informa-

tion.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Replace the Passenger Airbag On/Off Indicator Lamp in accordance with the Service Information.

Perform ORC VERIFICATION TEST - VER 1.

8O - 14

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1205-PASSENGER AIRBAG INDICATOR CIRCUIT HIGH (CONTINUED)

5.

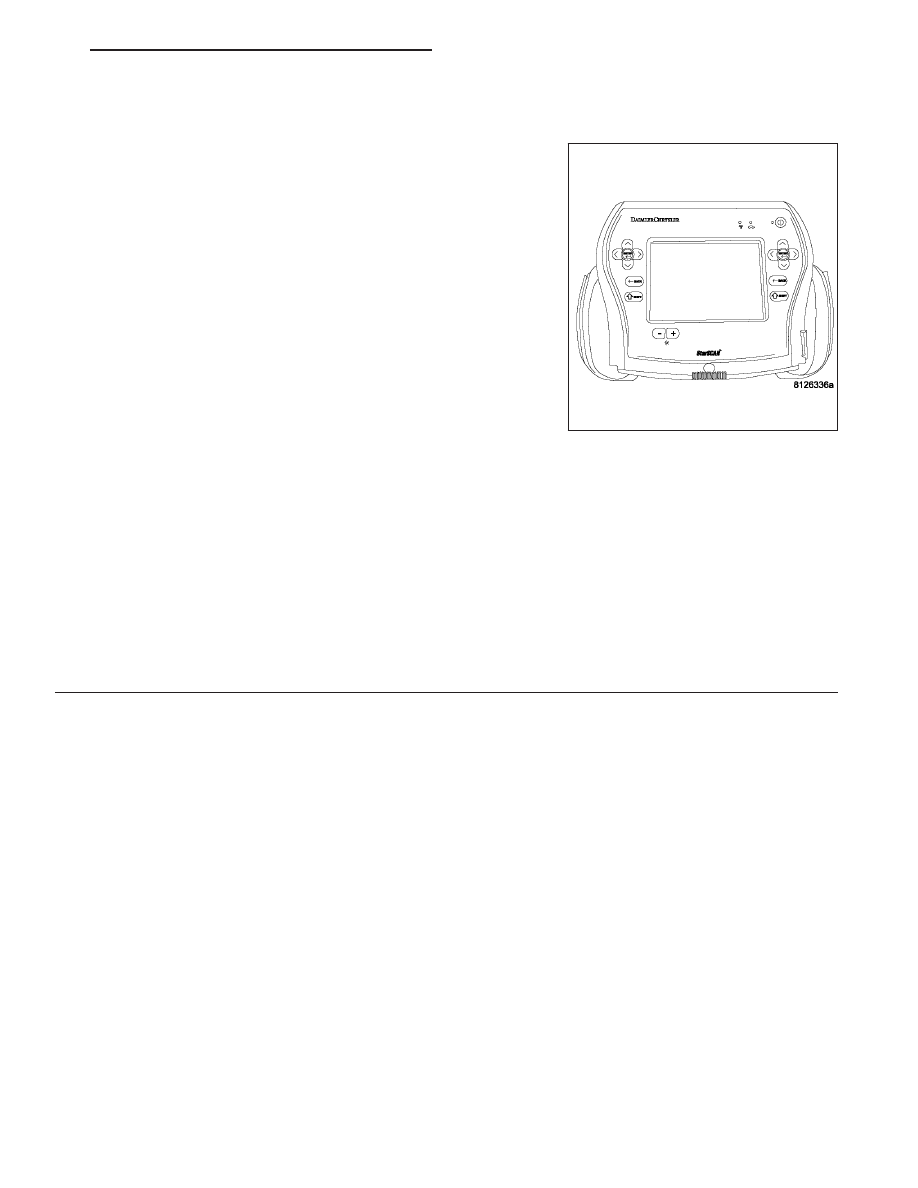

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.
