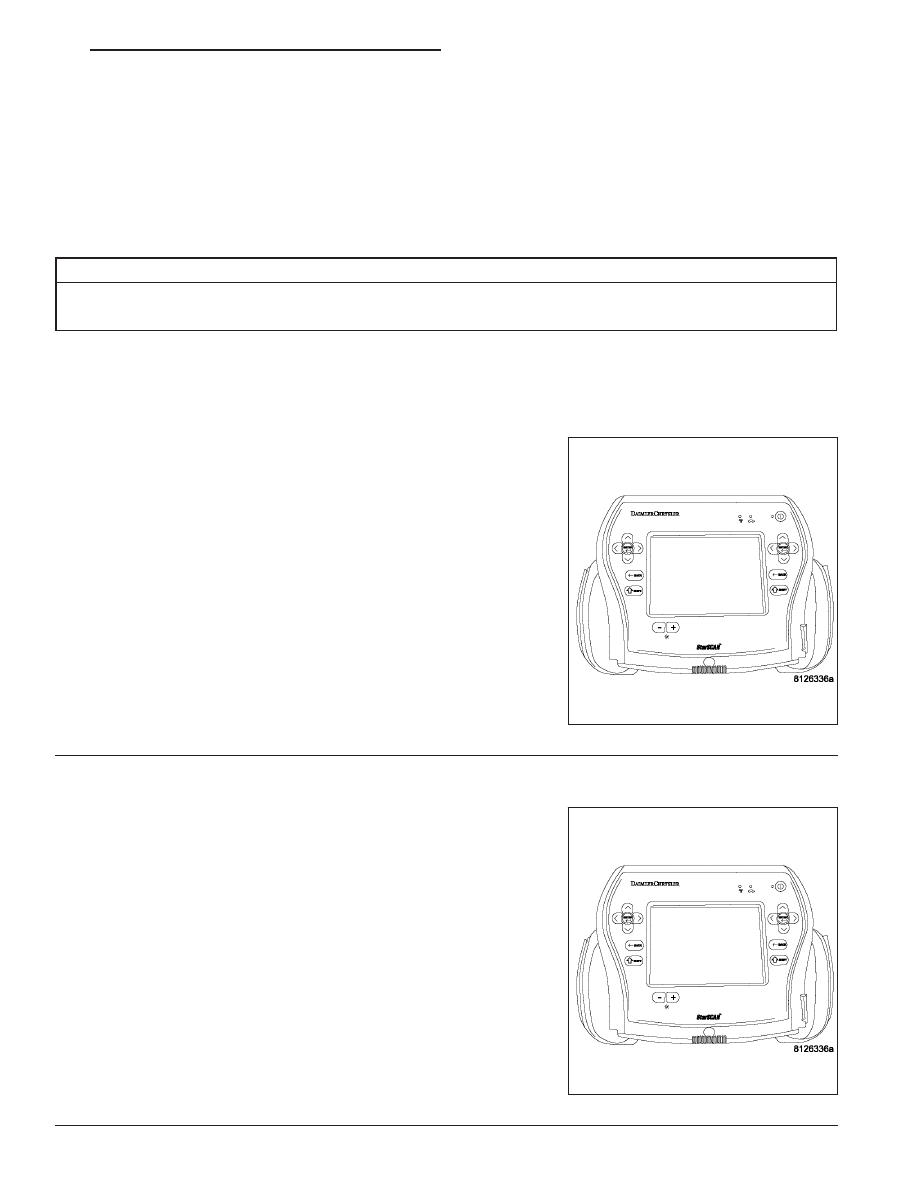

B1203-SRS WARNING INDICATOR CIRCUIT/PERFORMANCE (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on, the ORC monitors the CAN B bus for a message from the Instrument Cluster containing
the airbag warning indicator status. The ORC requests the warning lamp status from the Instrument Cluster
once every second.

•

Set Condition:
This DTC will set immediately if the indicator status is LOW or HIGH.

Possible Causes

INSTRUMENT CLUSTER ACTIVE DTCs

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

1.

CHECK FOR AN ACTIVE DTC

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.

Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Restraint Controller (ORC) DTCs.

Select DTC type.

Active

Go To 2

Stored

Go To 4

2.

CHECK FOR INSTRUMENT CLUSTER DTCs

With the scan tool, read Instrument Cluster DTCs.

Does the scan tool display any Instrument Cluster DTCs?

Yes

>> Refer to the symptom list for problems related to the

Instrument Cluster.

Perform the ORC VERIFICATION TEST-VER 1.

No

>> Go To 3

Perform the ORC VERIFICATION TEST-VER 1.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 5

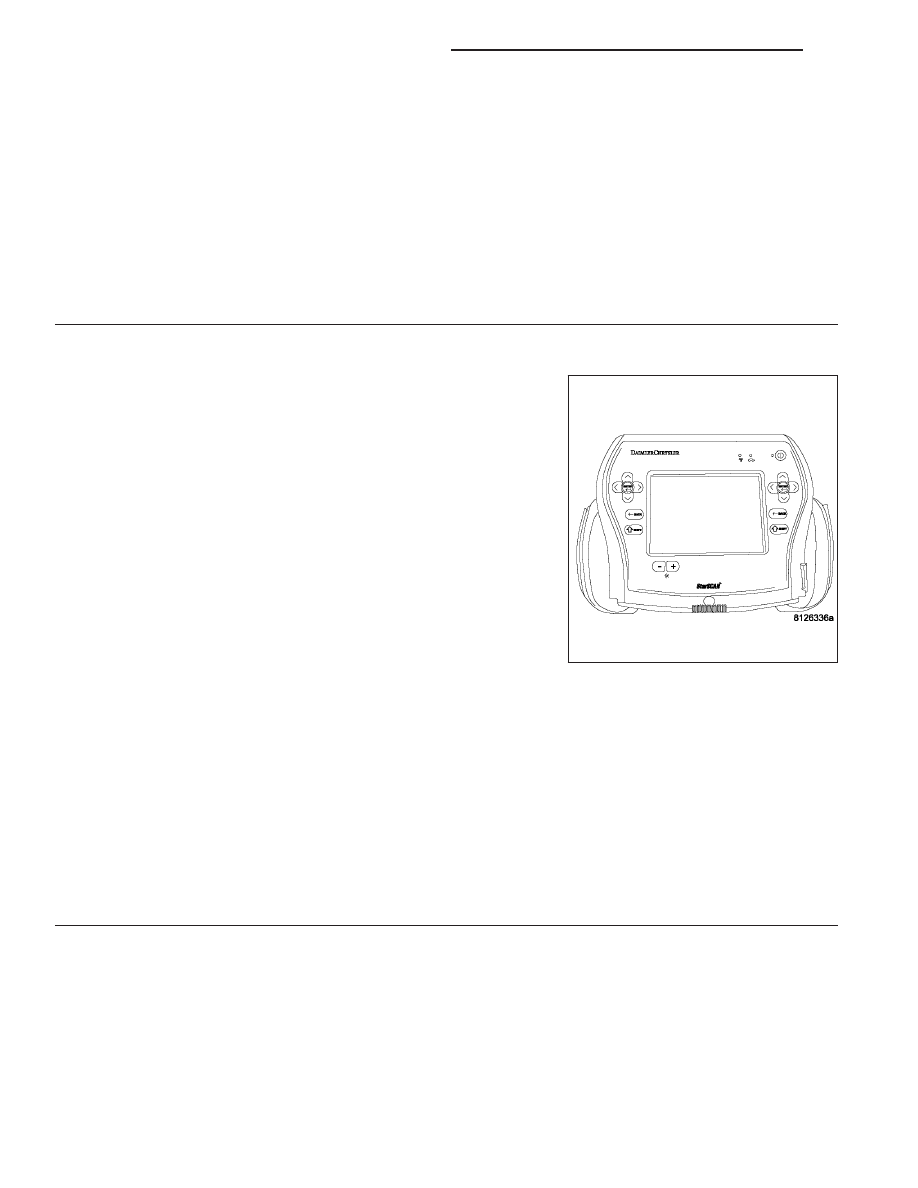

B1203-SRS WARNING INDICATOR CIRCUIT/PERFORMANCE (CONTINUED)

3.

REPLACE THE OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the airbag control module is dropped at any time, it must be replaced. Failure to take the
proper precautions could result in accidental airbag deployment and personal injury or death.

View repair.

Repair

Replace the Occupant Restraint Controller in accordance with the service information.

Perform the ORC VERIFICATION TEST-VER 1.

4.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

8O - 6

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1204-PASSENGER AIRBAG INDICATOR CIRCUIT LOW

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 7

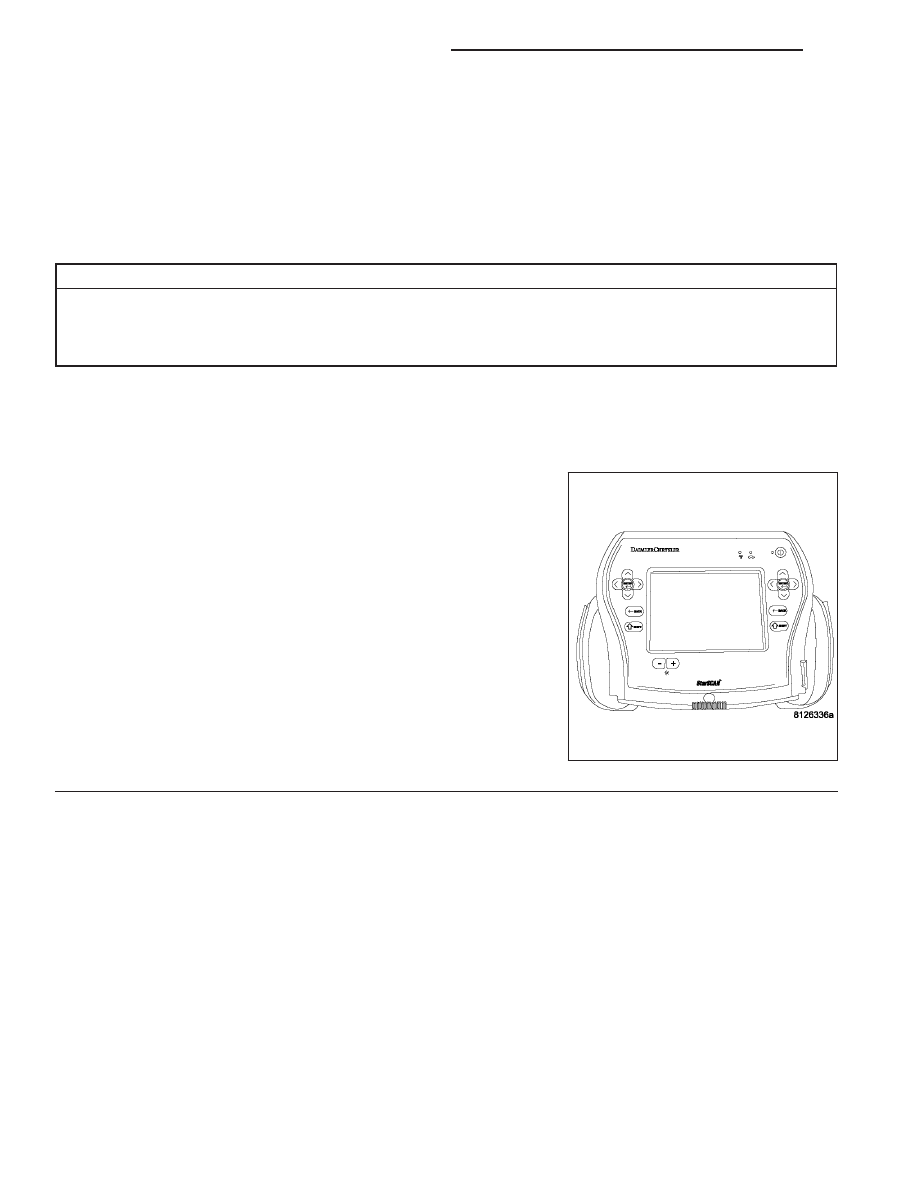

B1204-PASSENGER AIRBAG INDICATOR CIRCUIT LOW (CONTINUED)

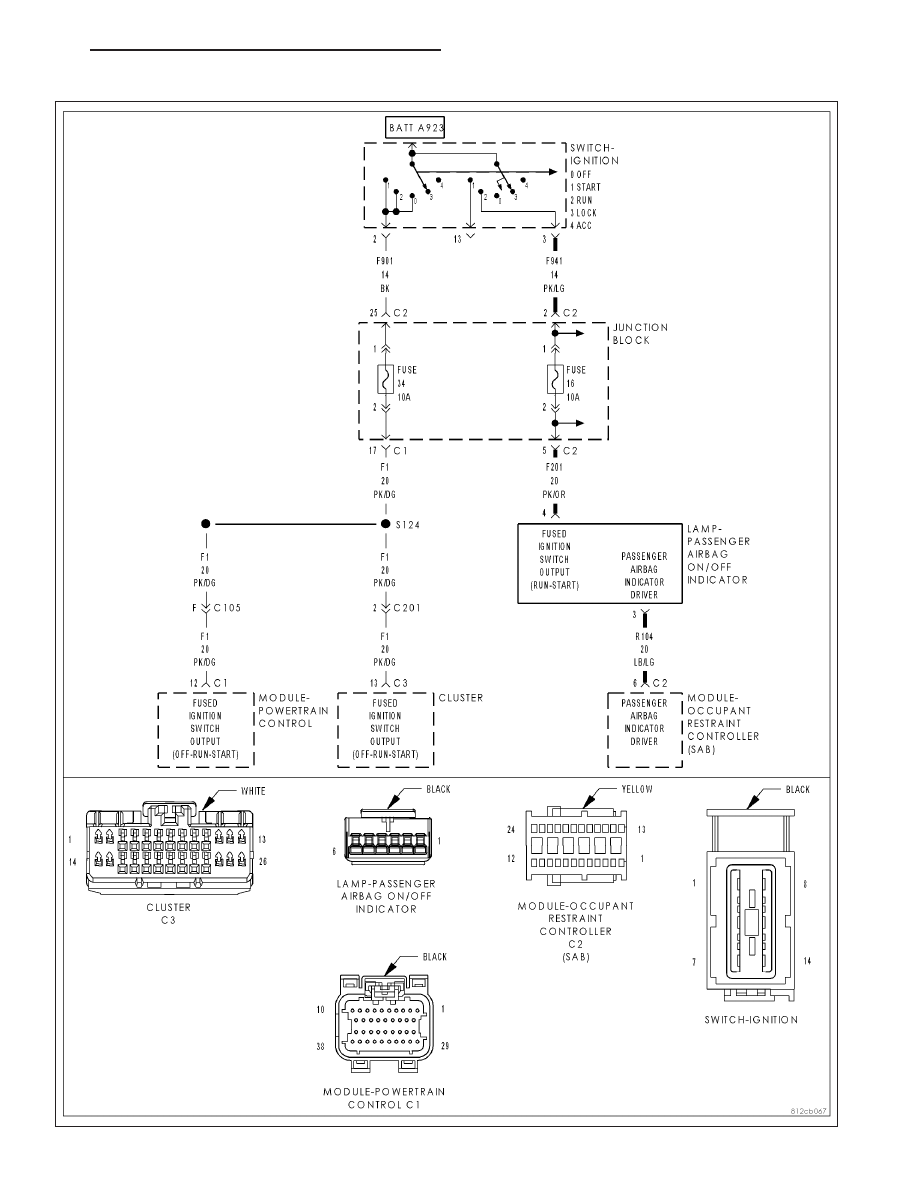

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Occupant Restraint Controller (ORC) cannot detect voltage on the (R104) Passenger Airbag Indicator
Driver circuit.

Possible Causes

(R104) PASSENGER AIRBAG INDICATOR DRIVER CIRCUIT SHORTED TO GROUND

PASSENGER AIRBAG ON/OFF INDICATOR LAMP

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

VERIFY THAT DTC B1204 PASSENGER AIRBAG INDICATOR CIRCUIT LOW IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on.

With the scan tool, read Occupant Restraint Controller (ORC) DTCs.

Does the scan tool display active: B1204 PASSENGER AIRBAG
INDICATOR CIRCUIT LOW?

Yes

>> Go To 2

No

>> Go To 4
