Dodge Durango (HB). Manual - part 413

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 165

B1D75–SEAT REAR VERTICAL POSITION SENSOR CIRCUIT LOW

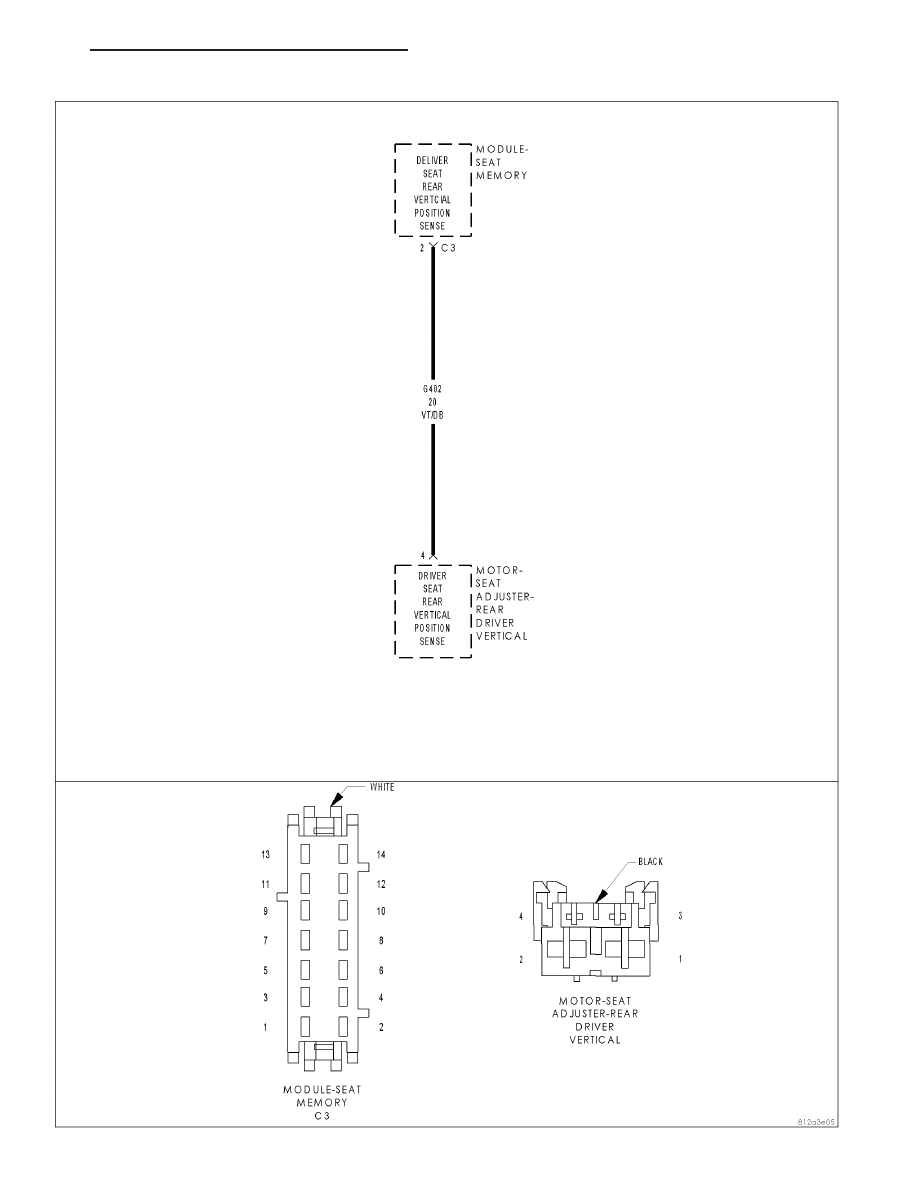

For the Power Seat System circuit diagram(Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the seat motor is activated (sensor supply voltage is switched on whenever motor is activated).

•

Set Condition:
If sensor voltage is not within a specified range this DTC will set. This DTC will only set when the seat
switch is moved in the same direction three consecutive times.

Possible Causes

(G402) DRIVER SEAT REAR VERTICAL POSITION SENSE CIRCUIT SHORTED TO GROUND

REAR DRIVER VERTICAL SEAT ADJUSTER MOTOR

SEAT MEMORY MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

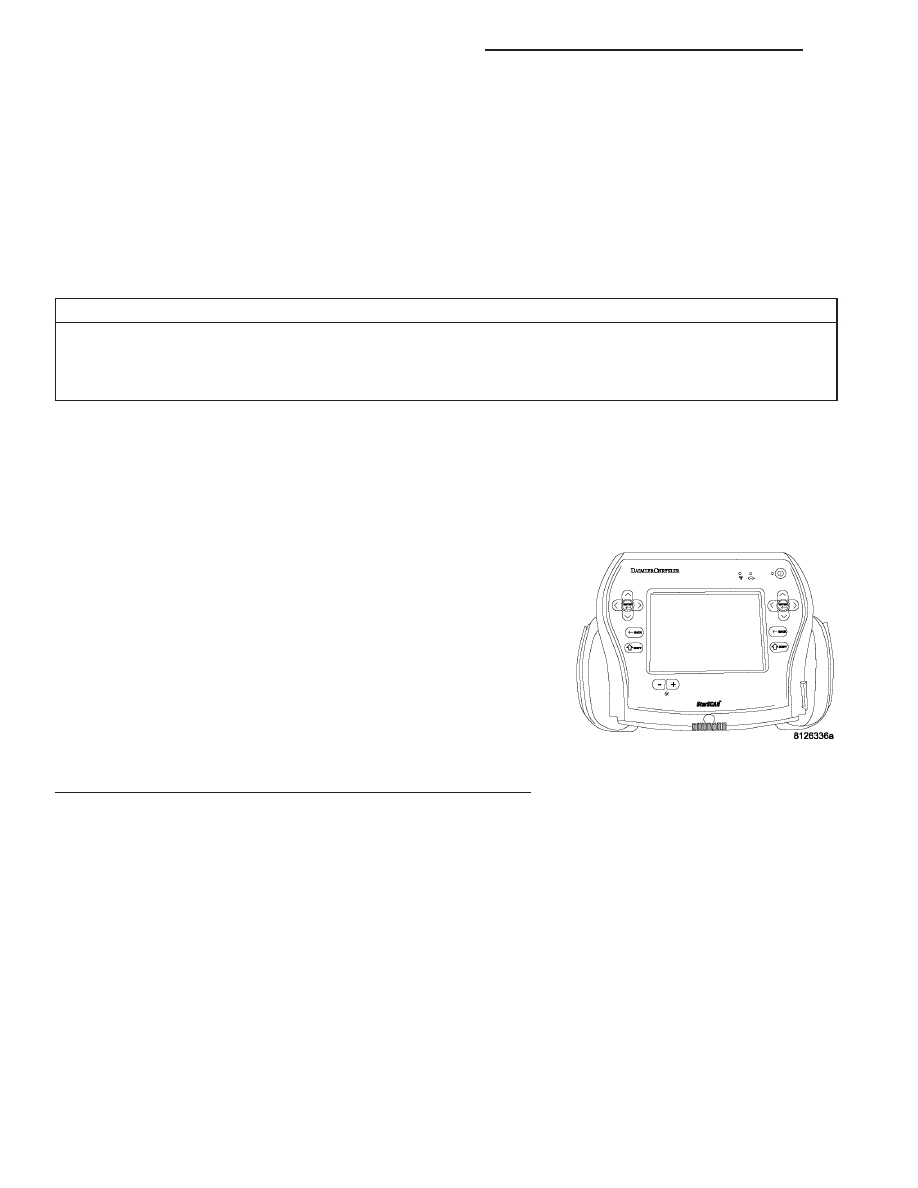

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the Seat Switch in the Rear Vertical position 3 times.

With the scan tool, read DTC’s.

Does the scan tool display B1D75–SEAT REAR VERTICAL
POSITION SENSOR CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST -
VER 1.

8N - 166

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

B1D75–SEAT REAR VERTICAL POSITION SENSOR CIRCUIT LOW —

(CONTINUED)

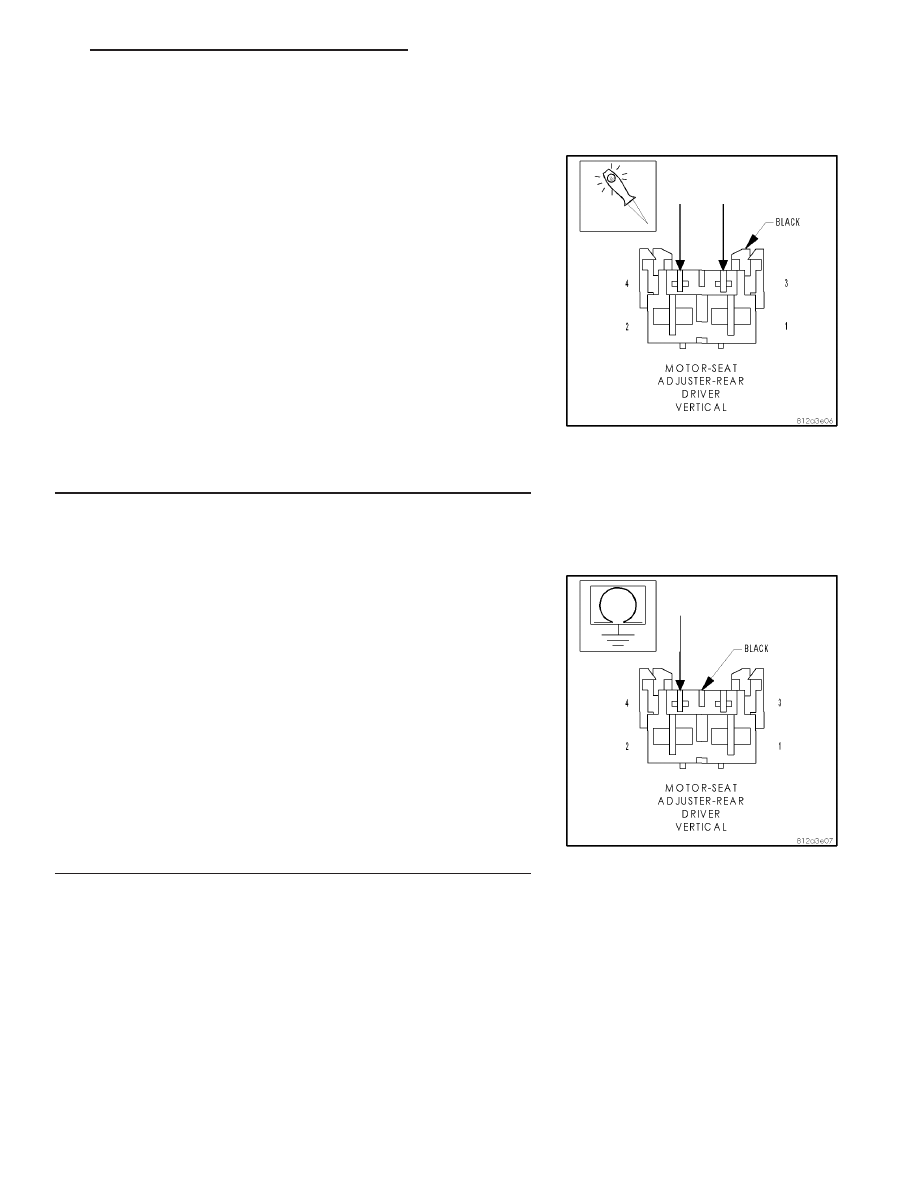

2.

CHECK THE (G402) DRIVER SEAT REAR VERTICAL
POSITION SENSE VOLTAGE

Disconnect the Rear Driver Vertical Seat Adjuster Motor.

Note: Check connectors – Clean and repair as necessary.
Move the seat switch in the rear vertical position during the next step.

Using a 12-volt test light connect one lead to the (G402) Driver Seat
Rear Vertical Position Sense circuit and the other lead to Driver Seat
Rear Vertical Sensor Ground at the Rear Driver Seat Adjuster Motor
connector.

Does the test light illuminate for approximately 2 seconds then
turn off with the seat switch engaged?

Yes

>> Replace the Rear Driver Vertical Seat Adjuster Motor

assembly.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Go To 3

3.

CHECK THE (G402) DRIVER SEAT REAR VERTICAL
POSITION SENSE WIRE FOR A SHORT TO GROUND

Disconnect the Seat Memory Module C3 connector.

Note: Check connectors – Clean and repair as necessary.
Measure the resistance of the (G402) Driver Seat Rear Vertical Posi-
tion Sense wire at the Rear Driver Vertical Seat Adjuster Motor con-
nector to ground.

Is the resistance below 1000.0 ohm?

Yes

>> Repair the (G402) Driver Seat Rear Vertical Position

Sense circuit for a short to ground.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

No

>> Replace the Seat Memory Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1

HB

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 167

B1D75–SEAT REAR VERTICAL POSITION SENSOR CIRCUIT LOW —

(CONTINUED)

8N - 168

POWER SEATS - ELECTRICAL DIAGNOSTICS

HB

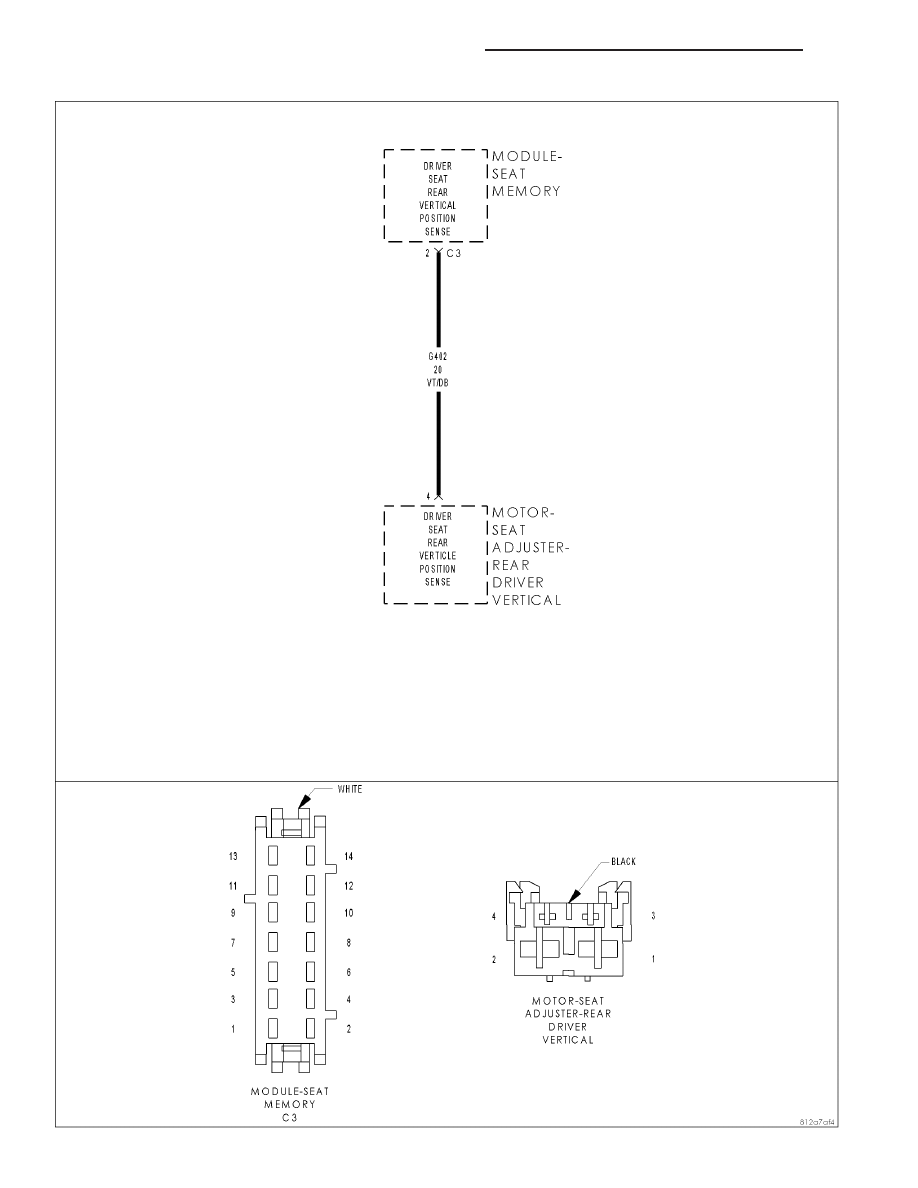

B1D76–SEAT REAR VERTICAL POSITION SENSOR CIRCUIT HIGH
